クランプ・バイス

●Ｂ型シャコ万力用のネジ・キャップ・リングです。●適合機種：TBC-75●径(mm)：18.0●ねじ径(mm)：13.8●長さ(mm)：154.0●シャフト：炭素鋼(S45C)●口金：炭素鋼(S45C)●グリップ：一般構造用圧延鋼材(SS)

商品コード：

2500203065632

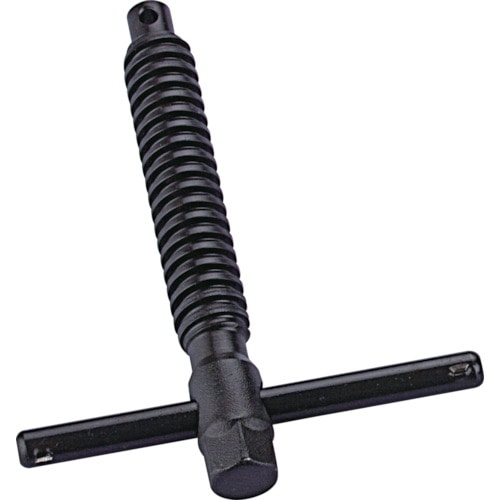

●品名：スタンダードタイプ用シャフト●適合機種：L型クランプ レール27mm

商品コード：

2500203105499

●品名：ヘビータイプ用シャフト●適合機種：L型クランプ レール30mm

商品コード：

2500203105505

●品名：スーパーヘビータイプ用シャフト●適合機種：L型クランプ レール40mm

商品コード：

2500203105543

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：115●付属ボルト径：M8×50●クランプアーム移動角度(°)：94●ハンドル操作角度(°)：45●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0850●座金：ＴＦＷ082●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203125565

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：115●付属ボルト径：M8×50●クランプアーム移動角度(°)：94●ハンドル操作角度(°)：45●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0850●座金：ＴＦＷ082●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203125572

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：26●締圧力(kN)：0.2●付属ボルト径：M4×20●クランプアーム移動角度(°)：50●ハンドル操作角度(°)：80●製品刻印：TDS10F●締付力(kN)：0.2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0420●座金：ＴＦＷ041

商品コード：

2500203126449

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：76●締圧力(kN)：0.5●付属ボルト径：M4×42●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：56●締付力(kN)：0.5●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0442Ｈ●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127507

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：100●付属ボルト径：M6×44●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：0.91●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0644●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127514

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：100●付属ボルト径：M6×44●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：0.91●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ0644●座金：ＴＦＷ063●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127521

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：143●締圧力(kN)：2.27●付属ボルト径：M8×63●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：55●締付力(kN)：2.27●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ0863●溶接用Ｕ型プレート：ＴＳＵＰ081●溶接用U型プレートは接合しておりません。●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127538

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：143●締圧力(kN)：2.27●付属ボルト径：M8×63●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：2.27●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0863●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127545

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：143●締圧力(kN)：2.27●付属ボルト径：M8×63●クランプアーム移動角度(°)：100●ハンドル操作角度(°)：60●締付力(kN)：2.27●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＧ0863●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127552

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：205●付属ボルト径：M10×85●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：58●締付力(kN)：3.4●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルトナット：ＴＮＧ1085●溶接用Ｕ型プレート：ＴＳＵＰ101●溶接用U型プレートは接合しておりません。●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127569

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：205●締圧力(kN)：3.4●付属ボルト径：M10×85●クランプアーム移動角度(°)：105●ハンドル操作角度(°)：58●締付力(kN)：3.4●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム:ニトリルゴム●クランプボルト：ＴＮＧ1085●座金：ＴＦＷ102●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203127576

●同寸法バイスの口開きより50％アップ。●可動部は逆方向でも取り付けられます。●アンビル機能付です。●全長(mm)：520●幅(mm)：212●高さ(mm)：233●口幅(mm)：164●口開き(mm)：275●口深さ(mm)：105●取付穴寸法(mm)：15●締圧力(kN)：20●タイプ：アンビルバイス●取付寸法(mm)E：139●取付寸法(mm)F：146●取付寸法(mm)G：144●取付寸法(mm)H：175●本体：ねずみ鋳鉄●シャフト、ハンドル、口金:鋼材●回転台

商品コード：

2500203127972

●トラスコ中山製のバイスに使用するパーツです。●品名：ハンドル

商品コード：

2500203127989

●同寸法バイスの口開きより50％アップ。●可動部は逆方向でも取り付けられます。●アンビル機能付です。●全長(mm)：610●幅(mm)：249●高さ(mm)：266●口幅(mm)：203●口開き(mm)：310●口深さ(mm)：119●取付穴寸法(mm)：18●締圧力(kN)：25●タイプ：アンビルバイス●取付寸法(mm)E：160●取付寸法(mm)F：167●取付寸法(mm)G：165●取付寸法(mm)H：202●本体：ねずみ鋳鉄●シャフト、ハンドル、口金:鋼材●回転台

商品コード：

2500203127996

●トラスコ中山製のバイスに使用するパーツです。●品名：ハンドル

商品コード：

2500203128009

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：251●付属ボルト径：M8×65●クランプアーム移動角度(°)：112●ハンドル操作角度(°)：62●製品刻印：TDX12F●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0865●座金：ＴＦＷ082

商品コード：

2500203128016

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：320●締圧力(kN)：3.5●付属ボルト径：M10×90●クランプアーム移動角度(°)：124●ハンドル操作角度(°)：69●製品刻印：TDX14F●締付力(kN)：3.5●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ1090●座金：ＴＦＷ103

商品コード：

2500203128023

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：510●最大口開き(mm)：400●ふところ(mm)：200●フレーム寸法(mm)A：35●フレーム寸法(mm)B：11●開き(mm)×ふところ(mm)：400×200●レール(mm)：35×11●スチール

商品コード：

2500203175386

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：510●最大口開き(mm)：400●ふところ(mm)：250●フレーム寸法(mm)A：40●フレーム寸法(mm)B：11●開き(mm)×ふところ(mm)：400×250●レール(mm)：40×11●スチール

商品コード：

2500203175393

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：510●最大口開き(mm)：400●ふところ(mm)：300●フレーム寸法(mm)A：45●フレーム寸法(mm)B：12●開き(mm)×ふところ(mm)：400×300●レール(mm)：45×11●スチール

商品コード：

2500203175409

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：710●最大口開き(mm)：600●ふところ(mm)：200●フレーム寸法(mm)A：35●フレーム寸法(mm)B：11●開き(mm)×ふところ(mm)：600×200●レール(mm)：35×11●スチール

商品コード：

2500203175416

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：710●最大口開き(mm)：600●ふところ(mm)：250●フレーム寸法(mm)A：40●フレーム寸法(mm)B：11●開き(mm)×ふところ(mm)：600×250●レール(mm)：40×11●スチール

商品コード：

2500203175423

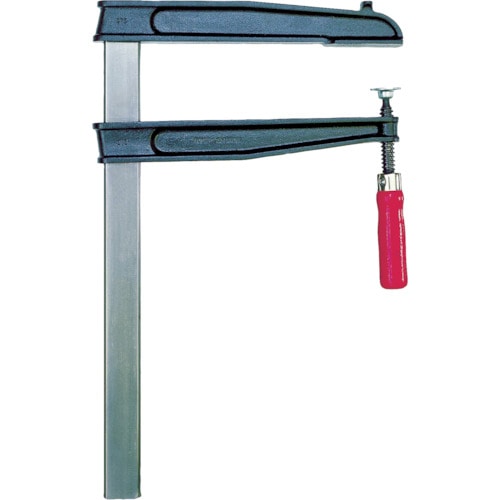

●ふところの深いクランプで、最大締め付け圧は、7kNです。●ふところが広いので奥深く締め付けることができます。●板金、溶接業●全長(mm)：710●最大口開き(mm)：600●ふところ(mm)：300●フレーム寸法(mm)A：45●フレーム寸法(mm)B：12●開き(mm)×ふところ(mm)：600×300●レール(mm)：45×11●スチール

商品コード：

2500203175430

●一台で三台分の働きが可能です。(1.バイス、2.パイプバイス、3.アンビル)●Eリングは消耗品として、パーツのご用意があります。●軽作業用●学校でのプラモデル作りに●全長(mm)：168●幅(mm)：63●高さ(mm)：131●口幅(mm)：63●口開き(mm)：65●口深さ(mm)：40●締圧力(kN)：4.9●クランプ最大口開き(mm)：50●鋳鉄(FC200)

商品コード：

2500203215556

●トラスコ中山製のバイスに使用するパーツです。●ＢＶ-63ＳＮ用Ｅリングです。●品名：Eリング●適合機種：TKB-63

商品コード：

2500203215563

●トラスコ中山製のバイスに使用するパーツです。●品名：ハンドル●適合機種：TKB-63

商品コード：

2500203215570

●一台で三台分の働きが可能です。(1.バイス、2.パイプバイス、3.アンビル)●Eリングは消耗品として、パーツのご用意があります。●軽作業用●学校でのプラモデル作りに●全長(mm)：168●幅(mm)：76●高さ(mm)：131●口幅(mm)：76●口開き(mm)：65●口深さ(mm)：40●締圧力(kN)：4.9●クランプ最大口開き(mm)：50●鋳鉄(FC200)

商品コード：

2500203215594

●トラスコ中山製のバイスに使用するパーツです。●ＢＶ-75ＳＮ用Ｅリングです。●品名：Eリング●適合機種：TKB-75

商品コード：

2500203215624

●トラスコ中山製のバイスに使用するパーツです。●品名：ハンドル●適合機種：TKB-75

商品コード：

2500203215631

●トラスコ中山製のバイスに使用するパーツです。●品名：口金●適合機種：TMCV100●品番：ＴＭＣＶ100専用口金

商品コード：

2500203253268

●トラスコ中山製のバイスに使用するパーツです。●品名：口金固定用ねじ●適合機種：TMCV-100●品番：ＴＭＣＶ100専用口金固定用ねじ

商品コード：

2500203253275

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMCV-100●品番：ＴＭＣＶ100専用シャフト

商品コード：

2500203253282

●ダクタイル鋳鉄製で、耐久力があります。●上下、平行360°回転できます。●パイプ、異形物バイスとして使用できます。●アンビル機能付です。●全長(mm)：420●幅(mm)：126●高さ(mm)：246●口幅(mm)：126●口開き(mm)：125●口深さ(mm)：78●取付穴寸法(mm)：12.5●締圧力(kN)：19.6●タイプ：コンビバイス●取付寸法(mm)F：125●取付寸法(mm)G：180●取付寸法(mm)H：85●挟めるパイプ径：8～50mm●本体:ダクタイル鋳鉄(FCD450)●シャフト、ハンドル、口金:鋼材●回転台

商品コード：

2500203253299

●トラスコ中山製のバイスに使用するパーツです。●品名：シャフト●適合機種：TMCV-125●品番：ＴＭＣＶ125専用シャフト

商品コード：

2500203253305

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TPPL10F、TP06F●全長(mm)：22●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ：8.5×4.0●ナット六角対辺(mm)：7●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274423

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD08S、TD08F、TD01F●全長(mm)：25●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274430

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD03S、TD03F、TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274447

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ●ナット六角対辺(mm)●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274454

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH350F、TDV250F、TPPM50、TPX6F●全長(mm)：44●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274461

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDBS38F、TDBS38S、TDA40F、TDA40S、TDCS38F、TDH350F、TDV250FL、TDV450FL、TDP40F●全長(mm)：51●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274478

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH450F、TDV450F、TDBS41F、TP02F、TPPM150、TPL100F●全長(mm)：63●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274485

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDCL38F、TDP42F、TDP42S、TDBL38F、TDBL38S、TDA42F、TDA42S●全長(mm)：75●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274492

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV650F、TDD38F、TPL200F、TDD38F、TDD38S、TDKL38F、TDH550F、TDBM41F、TDA44F、TDB44F●全長(mm)：85●ねじ寸法(mm)：M10×P1.5●ナット六角対辺(mm)：17●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274508

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：278●押圧力(kN)：2●ハンドル操作角度(°)：190●ストローク(mm)：30●付属ナット径：M10●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203296463

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：383●押圧力(kN)：4.54●ハンドル操作角度(°)：190●ストローク(mm)：50●付属ナット径：M12●横押し型●フランジベース●一般鋼材用圧延鋼●カップリングナットセット：ＴＣＮ12Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203298276

●ナイロン樹脂製のスプリングクランプです。●可動式口金で素材をしっかりと挟むことができます。●全長(mm)：85●最大口開き(mm)：約25●ふところ(mm)：30●幅(mm)：69●色：本体/ブラック、口金/オレンジ●本体：ナイロン6●口金：ポリエチレン

商品コード：

2500203314402
