トグルクランプ

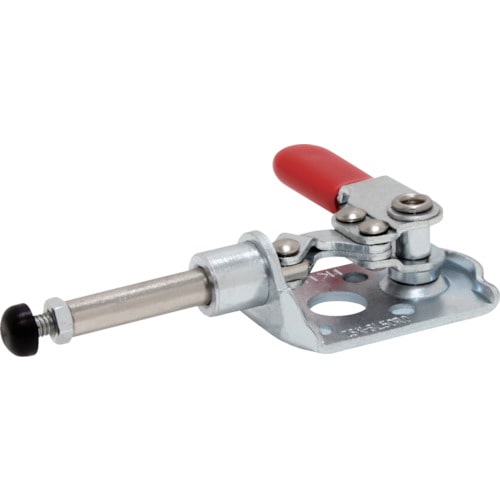

●溶接治具、組立治具、検査治具、加工治具に最適です。●全長(mm)：75●押圧力(kN)：0.4●付属ボルト径：M4×18●ハンドル操作角度(°)：180●ストローク(mm)：16●横押し型●フランジベースタイプ●スチール●ねじ先端ゴム:ニトリルゴム

商品コード：

2500201943918

●溶接治具、組立治具、検査治具、加工治具に最適です。●全長(mm)：176●押圧力(kN)：3.0●付属ボルト径：M8×30●ハンドル操作角度(°)：75●ストローク(mm)：30●横押し型●フランジベースタイプ●スチール

商品コード：

2500201943949

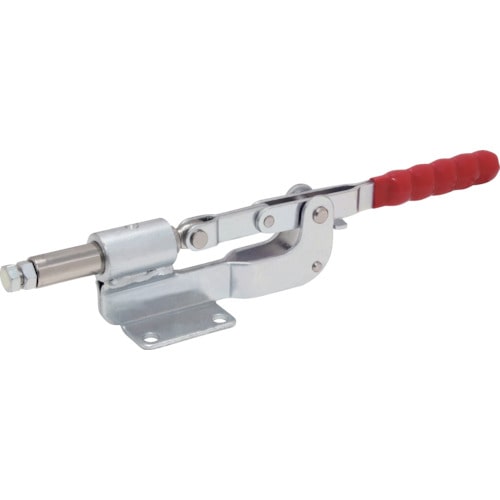

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：93●締圧力(kN)：0.2●付属ボルト径：M4×25●クランプアーム移動角度(°)：75●ハンドル操作角度(°)：75●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109749

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109855

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●締圧力(kN)：0.3●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109862

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：67●付属ボルト径：M4×25●クランプアーム移動角度(°)：55●ハンドル操作角度(°)：65●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●座金：ＴＦＷ041●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109916

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：78●締圧力(kN)：0.3●付属ボルト径：M4×25●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110158

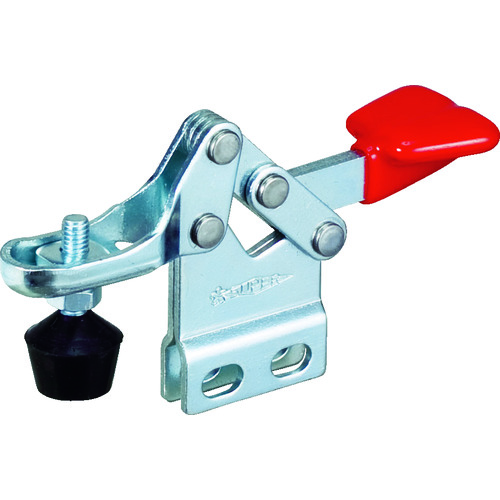

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：78●付属ボルト径：M4×25●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110165

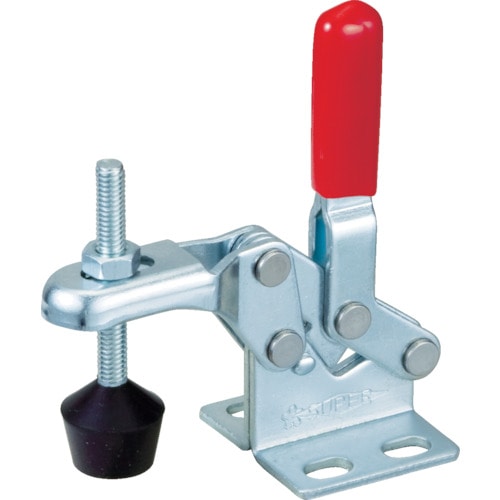

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：61●締圧力(kN)：0.3●付属ボルト径：M4×42●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0442●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110257

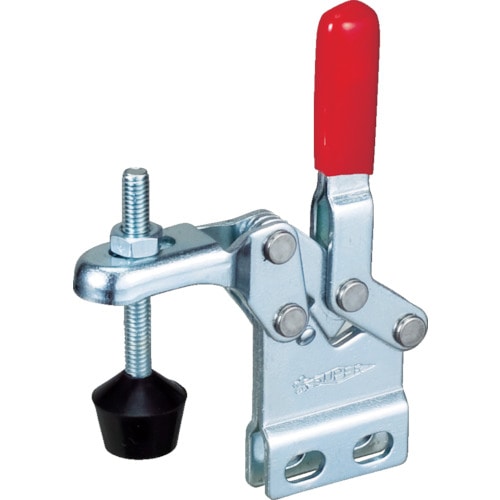

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：75●締圧力(kN)：0.3●付属ボルト径：M4×42●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＧ0442●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110264

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●クランプアームの先にカラーを熔接接合して使用して下さい。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：310●締圧力(kN)：5.0●付属ボルト径：M12×75●クランプアーム移動角度(°)：128●ハンドル操作角度(°)：68●製品刻印：TD34S●締付力(kN)：5.0●締付力(kN)：5●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト丸ナットカラーセット：ＴＮＮＣ12Ｓ●丸ナットは接合しておりません。

商品コード：

2500203113753

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●クランプアームの先に丸ナットを熔接接合して使用して下さい。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：174●締圧力(kN)：1.5●クランプアーム移動角度(°)：128●ハンドル操作角度(°)：66●付属ナット径：M8×1.25●製品刻印：TD35S●締付力(kN)：1.5●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●丸ナット：ＴＮＣ08●丸ナットは接合しておりません。

商品コード：

2500203113791

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TPPL10F、TP06F●全長(mm)：22●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ：8.5×4.0●ナット六角対辺(mm)：7●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274423

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD08S、TD08F、TD01F●全長(mm)：25●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274430

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD03S、TD03F、TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274447

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ●ナット六角対辺(mm)●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274454

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH350F、TDV250F、TPPM50、TPX6F●全長(mm)：44●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274461

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDBS38F、TDBS38S、TDA40F、TDA40S、TDCS38F、TDH350F、TDV250FL、TDV450FL、TDP40F●全長(mm)：51●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274478

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH450F、TDV450F、TDBS41F、TP02F、TPPM150、TPL100F●全長(mm)：63●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274485

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDCL38F、TDP42F、TDP42S、TDBL38F、TDBL38S、TDA42F、TDA42S●全長(mm)：75●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274492

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV650F、TDD38F、TPL200F、TDD38F、TDD38S、TDKL38F、TDH550F、TDBM41F、TDA44F、TDB44F●全長(mm)：85●ねじ寸法(mm)：M10×P1.5●ナット六角対辺(mm)：17●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274508

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：278●押圧力(kN)：2●ハンドル操作角度(°)：190●ストローク(mm)：30●付属ナット径：M10●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203296463

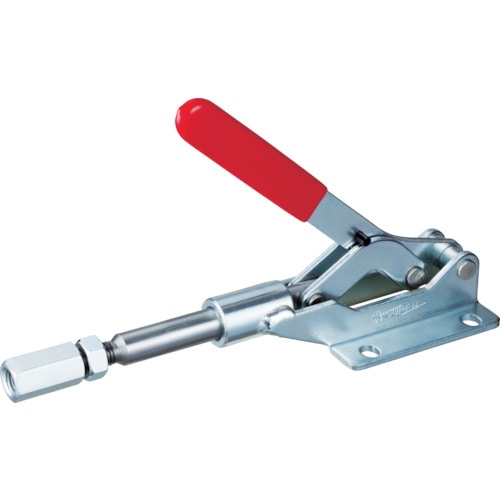

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：383●押圧力(kN)：4.54●ハンドル操作角度(°)：190●ストローク(mm)：50●付属ナット径：M12●横押し型●フランジベース●一般鋼材用圧延鋼●カップリングナットセット：ＴＣＮ12Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203298276

●品名：M10×112ユニバーサルボルト●適合機種：KC-38D,KC-38DS,KC-38K-K,KC-38P-L,KC-41B-M,KC-41BS-M,KC-41E,KC-41F,KC-41K,KC-44A,KC-44B,KC-46A,KC-46B,KC-HV650,KC-HV651-B,KC-HV653-XL,KC-FM250,KC-SL200,KC-SL300,KC-SL350,KC-X13,KC-X14,KC-X16,KC-X17,KA-56,KA-100,KA-102,KA-200,KA-201,KA-AC650●全長(mm)：112●ねじ寸法(mm)：10●スイベル部寸法(mm)先端径：25●スイベル部寸法(mm)高さ：15●ボルト径(D×C)：M10×112●寸法(mm)A：25●寸法(mm)B：15.0●角田ユニバーサルボルトM6●スチール(SS400)●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500203492575

●品名：M12×154ユニバーサルボルト●適合機種：KC-41C,KC-45,KC-51MB,KC-51MD,KC-53A,KC-53B,KC-131KC-J2-B,KC-SL300,KA,101,KA-106,KA-500,KA-501●全長(mm)：154●ねじ寸法(mm)：12●スイベル部寸法(mm)先端径：32●スイベル部寸法(mm)高さ：17.5●ボルト径(D×C)：M12×154●寸法(mm)A：32●寸法(mm)B：17.5●角田ユニバーサルボルトM6●スチール(SS400)●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500203492599

●品名：M6×93ユニバーサルボルト●適合機種：KC-38B-S,KC-38C-S,KC-38K-S,KC-38P-S,KC-38S-S,KC-40A,KC-40K,KC-40P,KC-40S,KC-41B-S,KC-41BS-S,KC-82,KC-FM50,KC-HH350,KC-HH351-B,KC-HV250,KC-HV251-B,KC-HV253-UL,KA-AC250●全長(mm)：93●ねじ寸法(mm)：6●スイベル部寸法(mm)先端径：20●スイベル部寸法(mm)高さ：13●ボルト径(D×C)：M6×93●寸法(mm)A：20●寸法(mm)B：13.0●角田ユニバーサルボルトM6●スチール(SS400)●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500203492636

●品名：M8×110ユニバーサルボルト●適合機種：KC-02,KC-02BU,KC-02S,KC-35,KC-38B-L,KC-38C-L,KC-38S-L,KC-42A,KC-42K,KC-42P,KC-42S,KC-43A,KC-43B,KC-51,KC-130,KC-HH450,KC-HH451-B,KC-HV350,KCHV351-B,KC-HV450,KC-HV451-B,KC-HV453-XL.KC-FM150,KC-SL100,KC-X6,KC-X12,KC-X15,KA-55,KA-105,KA-AC450●全長(mm)：110●ねじ寸法(mm)：8●スイベル部寸法(mm)先端径：25●スイベル部寸法(mm)高さ：13.5●ボルト径(D×C)：M8×110●寸法(mm)A：25●寸法(mm)B：13.5●角田ユニバーサルボルトM6●スチール(SS400)●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500203492643

●トグルクランプ用ゴム付ボルトです。●全長(mm)：91●ねじ寸法(mm)：M10XP1.5●ボルト径×首下：M10X65●本体：スチール、先端ゴム：ニトリルゴム

商品コード：

2500204483725

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：89●締圧力(kN)：1.0●付属ボルト径：M6×40●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●締付力(kN)：1.0●締付力(kN)：1●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0640●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500204803479

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：23●ボルト径×首下：M4×20●六角ボルトM4タイプ●鋼●ナット２個

商品コード：

2500200110502

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：38●ボルト径×首下：M5×35●六角ボルトM5タイプ●鋼●ナット２個

商品コード：

2500200112070

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：48.5●ボルト径×首下：M6×45●六角ボルトM6タイプ●鋼●ナット２個

商品コード：

2500200112254

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：87●ボルト径×首下：M12×80●六角ボルトM12タイプ●鋼●ナット２個

商品コード：

2500200114289

●押しと引きの両方で使えます。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：182●押圧力(kN)：16●ハンドル角度(°)：180●ストローク(mm)：50●先端部ねじ径：M10●取付方法：穴径：8.5●横押し・横引き兼用型●亜鉛メッキ済みスチール

商品コード：

2500200153516

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：10●適合コンタクトボルト：10101●口径(mm)：60●足径×足長(mm)：8×61●ゴム

商品コード：

2500200153585

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：19●高さ(mm)：13●適合コンタクトボルト：10102●口径(mm)：75●足径×足長(mm)：8×58●ゴム

商品コード：

2500200153752

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：24●高さ(mm)：16●適合コンタクトボルト：10103●口径(mm)：90●足径×足長(mm)：10×66●ゴム

商品コード：

2500200154278

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：26●高さ(mm)：19●適合コンタクトボルト：10104、10105●口径(mm)：120●足径×足長(mm)：12×70●ゴム

商品コード：

2500200154643

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：12●高さ(mm)：11●適合ねじ径：M5●六角ボルトM5タイプ●ゴム

商品コード：

2500200176300

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：15●高さ(mm)：14●適合ねじ径：M6●六角ボルトM6タイプ●ゴム

商品コード：

2500200176997

●重荷重タイプで非常に丈夫なトグルクランプです。●取り付け面は力の作用方面と平行です。●クランプ時にハンドルが取り付け面と平行になります。●溶接治具用。●ワーク固定用。●加工治具用。●全長(mm)：226●引圧力(kN)：17●ストローク(mm)：63●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200259669

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：98.5●締圧力(kN)：1.1●付属ボルト径：M5×30

商品コード：

2500200359918

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：186●締圧力(kN)：2.5●付属ボルト径：M8×45

商品コード：

2500200359932

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：281●締圧力(kN)：5●付属ボルト径：M12×80

商品コード：

2500200359956

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：120●締圧力(kN)：1.1●付属ボルト径：M5×30

商品コード：

2500200359970

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：206●締圧力(kN)：2.5●付属ボルト径：M8×45

商品コード：

2500200359994

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：321●締圧力(kN)：5●付属ボルト径：M12×80

商品コード：

2500200360013

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：169●引圧力(kN)：3.2●ストローク(mm)：44●取付方法：穴径：6.5●引き止め専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200461529

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：152●引圧力(kN)：3.2●ストローク(mm)：48●取付方法：穴径：6.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200461536

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：152●引圧力(kN)：3.2●ストローク(mm)：48●取付方法：穴径：6.5●引き止め専用型●ステンレス（SUS304)●フックプレート

商品コード：

2500200461543
