トグルクランプ

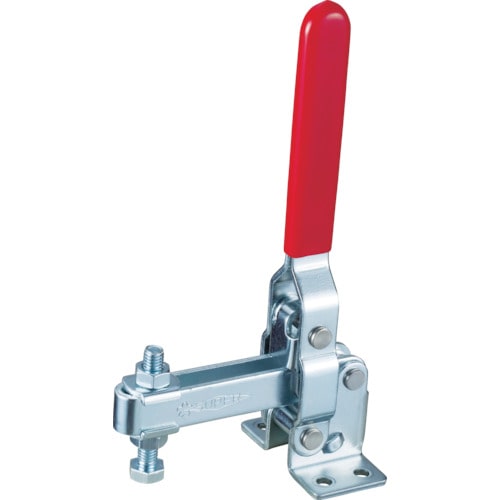

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：192●締圧力(kN)：2.0●付属ボルト径：M8×50●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：64●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0850●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118116

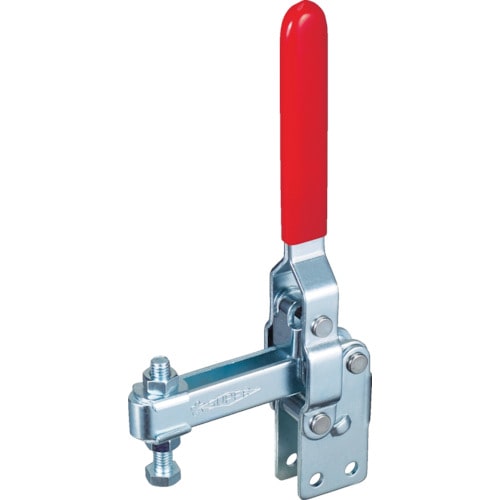

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：211●締圧力(kN)：2.0●付属ボルト径：M8×50●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：64●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0850●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118123

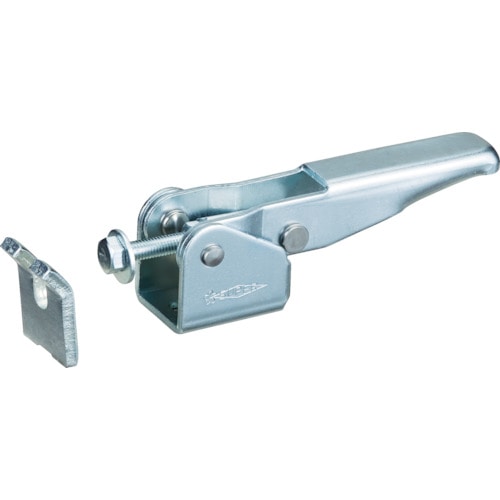

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：135●引圧力(kN)：1.7●調整量(mm)：12●締付力(kN)：1.7●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕプレート:TUP120/STUP120●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230849

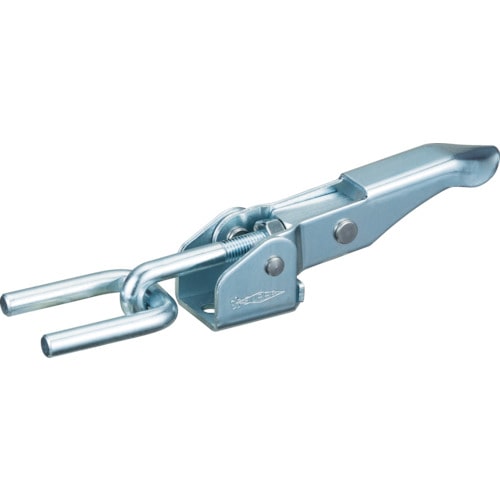

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：179●調整量(mm)：12●締付力(kN)：3.0●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕバー:TUB150/STUB150●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230887

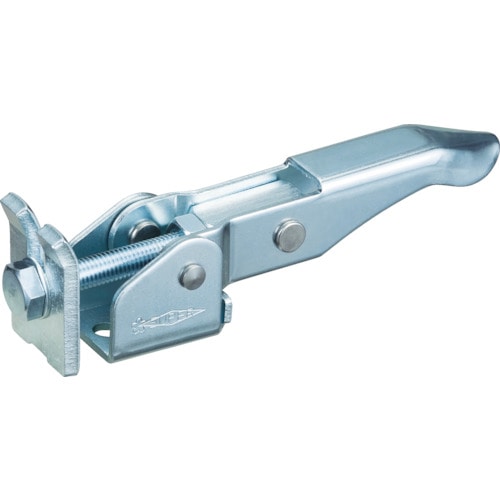

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：174●調整量(mm)：12●締付力(kN)：3.0●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕプレート:TUP160/STUP160●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230900

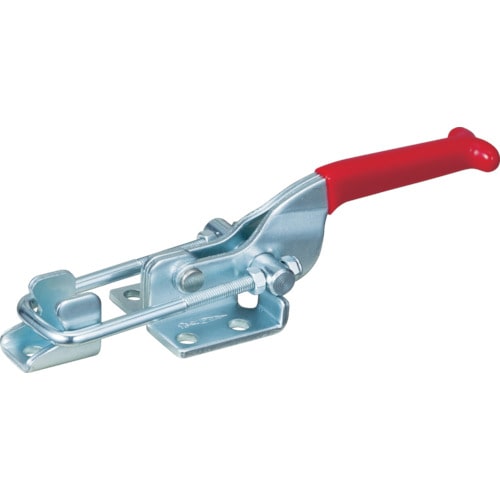

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：166●引圧力(kN)：3.18●調整量(mm)：10～20●締付力(kN)：3.18●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント:TUA200●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230955

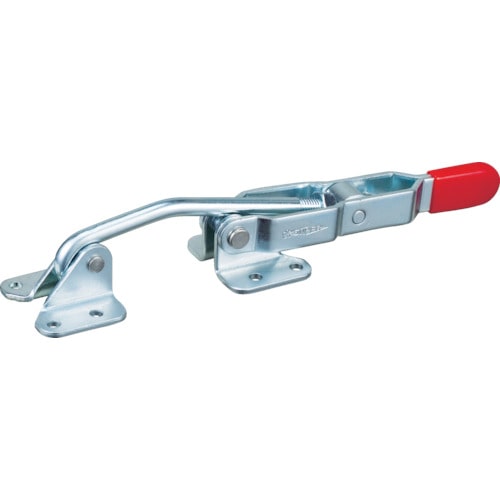

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：220●調整量(mm)：40～50●締付力(kN)：1.7●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント：TUA250●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203231013

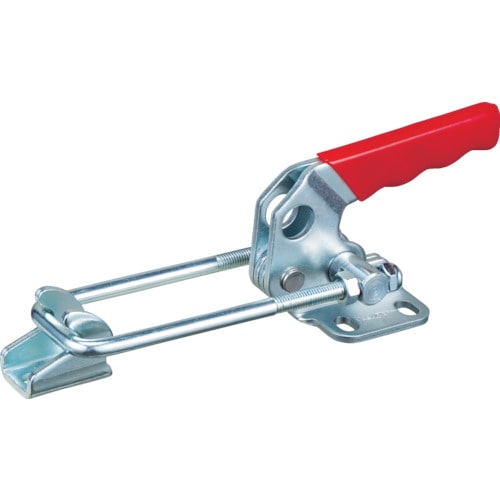

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：215●調整量(mm)：50～75●締付力(kN)：7●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント：TUA400●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203231068

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TPPL10F、TP06F●全長(mm)：22●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ：8.5×4.0●ナット六角対辺(mm)：7●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274423

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD08S、TD08F、TD01F●全長(mm)：25●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274430

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD03S、TD03F、TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274447

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ●ナット六角対辺(mm)●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274454

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH350F、TDV250F、TPPM50、TPX6F●全長(mm)：44●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274461

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDBS38F、TDBS38S、TDA40F、TDA40S、TDCS38F、TDH350F、TDV250FL、TDV450FL、TDP40F●全長(mm)：51●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274478

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH450F、TDV450F、TDBS41F、TP02F、TPPM150、TPL100F●全長(mm)：63●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274485

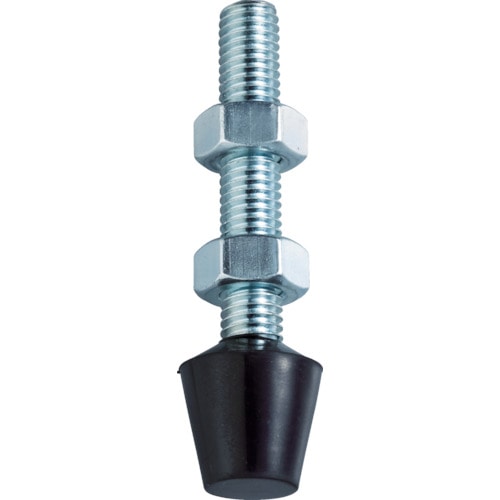

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDCL38F、TDP42F、TDP42S、TDBL38F、TDBL38S、TDA42F、TDA42S●全長(mm)：75●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274492

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV650F、TDD38F、TPL200F、TDD38F、TDD38S、TDKL38F、TDH550F、TDBM41F、TDA44F、TDB44F●全長(mm)：85●ねじ寸法(mm)：M10×P1.5●ナット六角対辺(mm)：17●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274508

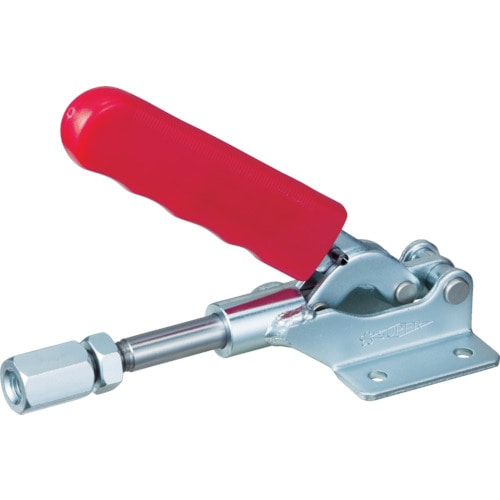

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：278●押圧力(kN)：2●ハンドル操作角度(°)：190●ストローク(mm)：30●付属ナット径：M10●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203296463
