トグルクランプ

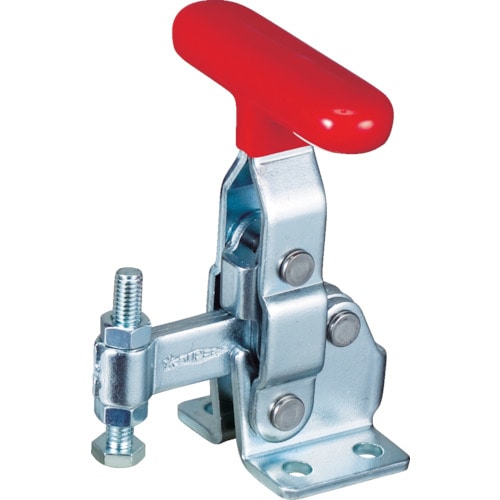

●高さを抑えるためT型ハンドルになっています。●全長(mm)：89●締圧力(kN)：1.0●付属ボルト径：M6×40(SUS)●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●製品刻印：No.40P-2S●摘要：-●下方押え型●ハンドル縦型●フランジベース●ステンレス(SUS304)

商品コード：

2500202011609

サイズ：

●全長：８９ｍｍ

●締圧力と大きさのバランスがとれたクランプです。●高さを抑えるためにT型ハンドルになっています。●全長(mm)：102●締圧力(kN)：1.0●付属ボルト径：M6×40●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●製品刻印：No.40S●全高(mm)：102●取付ピッチ(mm)：18.0●摘要：△●締圧力(kg)：100●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011616

サイズ：

●全長：１０２ｍｍ●全高：１０２ｍｍ●取付ピッチ：１８．０ｍｍ

●締圧力と大きさのバランスがとれたクランプです。●高さを抑えるためにT型ハンドルになっています。●全長(mm)：102●締圧力(kN)：1.0●付属ボルト径：M6×40(SUS)●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●製品刻印：No.40S-2S●全高(mm)：102●取付ピッチ(mm)：18.0●摘要：△●締圧力(kn)：1.0●下方押え型●ハンドル縦型●ストレートベース●ステンレス(SUS304)●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011623

サイズ：

●全長：１０２ｍｍ●全高：１０２ｍｍ●取付ピッチ：１８．０ｍｍ

●開放レバー付です。●全長(mm)：213●締圧力(kN)：2.5●付属ボルト径：M10×75●クランプアーム移動角度(°)：71●ハンドル操作角度(°)：50●製品刻印：No.41A●下方押え型●ハンドル横型●フランジベース●スチール(SPCC)●表記の締圧力は目安です。●締圧力はクランプアームの先端は行くほど弱くなります。●衝撃や振動内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011630

サイズ：

●全長：２１３ｍｍ

●開放レバー付です。●全長(mm)：307●締圧力(kN)：3.5●付属ボルト径：M12×75●製品刻印：No.41C●下方押え型●ハンドル横型●フランジベース●スチール(SPCC)●表記の締圧力は目安です。●締圧力はクランプアームの先端は行くほど弱くなります。●衝撃や振動内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011685

サイズ：

●全長：３０７ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●全長(mm)：208●締圧力(kN)：3.0●付属ボルト径：M10×65●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：53●製品刻印：No.41E●摘要：-●取付ピッチ(mm)：22●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202011692

サイズ：

●全長：２０８ｍｍ●取付ピッチ：２２ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●側面ベースタイプです。●全長(mm)：295●締圧力(kN)：3.0●付属ボルト径：M10×65●製品刻印：No.41F●取付ピッチ(mm)：30●下方押え型●ハンドル縦型●側面取付●スチール(SPCC)

商品コード：

2500202011708

サイズ：

●全長：２９５ｍｍ●取付ピッチ：３０ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●全長(mm)：235●締圧力(kN)：3.0●付属ボルト径：M10×65●製品刻印：No.41K●取付ピッチ(mm)：22●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)

商品コード：

2500202011715

サイズ：

●全長：２３５ｍｍ●取付ピッチ：２２ｍｍ

●高さを抑えるためにT型ハンドルになっています。●全長(mm)：115●締圧力(kN)：1.5●付属ボルト径：M8×50(RBT-8)●製品刻印：No.42P●摘要：-●取付ピッチ(mm)：24●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202011760

サイズ：

●全長：１１５ｍｍ●取付ピッチ：２４ｍｍ

●高さを抑えるためにT型ハンドルになっています。●全長(mm)：135●締圧力(kN)：1.5●付属ボルト径：M8×50(RBT-8)●製品刻印：No.42S●取付ピッチ(mm)：24●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)

商品コード：

2500202011777

サイズ：

●全長：１３５ｍｍ●取付ピッチ：２４ｍｍ

●締圧力と大きさのバランスがとれたクランプです。●取り付けベース、ストレート型です。●全長(mm)：261●締圧力(kN)：2.8●付属ボルト径：M8×65●製品刻印：No.43B●下方押え型●ハンドル横型●ストレートベース●スチール(SPCC)●ストレートベースです。

商品コード：

2500202011791

サイズ：

●全長：２６１ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●オールメタル(SS400)タイプです。●全長(mm)：238●締圧力(kN)：2.8●付属ボルト径：M10×50●クランプアーム移動角度(°)：180●ハンドル操作角度(°)：100●製品刻印：No.44A●取付ピッチ(mm)：30●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202011807

サイズ：

●全長：２３８ｍｍ●取付ピッチ：３０ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●全長(mm)：238●締圧力(kN)：3.5●付属ボルト径：M10×50●製品刻印：No.44B●取付ピッチ(mm)：30●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202011814

サイズ：

●全長：２３８ｍｍ●取付ピッチ：３０ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●全長(mm)：238●締圧力(kN)：2.8●付属ボルト径：M10×50●クランプアーム移動角度(°)：180●ハンドル操作角度(°)：100●製品刻印：No.46A●全高(mm)：238●取付ピッチ(mm)：30●摘要：△●締圧力(kn)：2.8●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011838

サイズ：

●全長：２３８ｍｍ●全高：２３８ｍｍ●取付ピッチ：３０ｍｍ

●ハンドル部に樹脂カバーがないオールメタルタイプです。●全長(mm)：241●締圧力(kN)：3.5●付属ボルト径：M10×50●クランプアーム移動角度(°)：180●ハンドル操作角度(°)：100●製品刻印：No.46B●全高(mm)：241●取付ピッチ(mm)：30●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202011845

サイズ：

●全長：２４１ｍｍ●全高：２４１ｍｍ●取付ピッチ：３０ｍｍ

●シャフトの先端はめねじになっています。●全長(mm)：188●押圧力(kN)：2.2●付属ボルト径：M8×20●ハンドル操作角度(°)：150●ストローク(mm)：43●先端部ねじ径：M8●製品刻印：No.51●横押型●フランジベース●スチール(SPCC)

商品コード：

2500202011913

サイズ：

●全長：１８８ｍｍ●ストローク：４３ｍｍ

●横押し型でもっとも押圧力が強いクランプです。●全長(mm)：343●押圧力(kN)：9.0～16.0●ストローク(mm)：76●先端部ねじ径：M18●製品刻印：No.51C●横押型●フランジベース●鋳物(本体)●丸パイプ(ハンドル延長用)

商品コード：

2500202011975

サイズ：

●全長：３４３ｍｍ●ストローク：７６ｍｍ

●シャフトが角ロッドなのでねじれに強いクランプです。●全長(mm)：213●押圧力(kN)：3.0●付属ボルト径：M12×50●ハンドル操作角度(°)：115●ストローク(mm)：43●先端部ねじ径：M12●製品刻印：No.51MB●横押型●フランジベース●スチール(S45C)

商品コード：

2500202011982

サイズ：

●全長：２１３ｍｍ●ストローク：４３ｍｍ

●シャフトが角ロッドなのでねじれに強いクランプです。●全長(mm)：213●押圧力(kN)：3.0●付属ボルト径：M12×50●ハンドル操作角度(°)：115●ストローク(mm)：43●先端部ねじ径：M12●製品刻印：No.51MD●横押型●ブラケット取付●スチール(S45C)

商品コード：

2500202011999

サイズ：

●全長：２１３ｍｍ●ストローク：４３ｍｍ

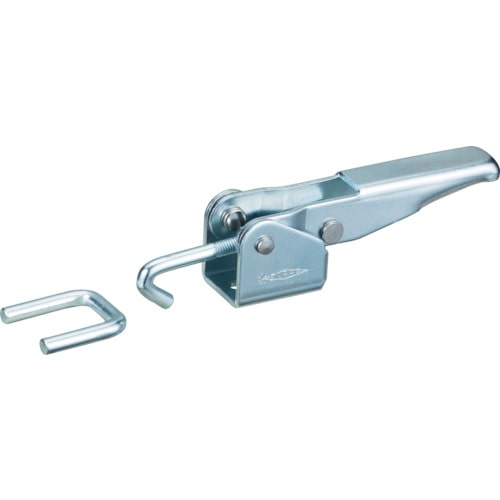

●先端がフック型になっています。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：16●先端部ねじ径：M6●製品刻印：No.FA110●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：16mm●スチール(SS400)

商品コード：

2500202012354

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

●先端がフック型になっています。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：16●先端部ねじ径：M6●製品刻印：No.FA110-2S●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：16mm●ステンレス(SUS304)

商品コード：

2500202012361

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

●爪がハンドル部に掛かり、クランプ状態を保ちます。●全長はクランプ時の本体部分のみです。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：16●先端部ねじ径：M6●製品刻印：KAKUTA●本体全長(mm)：●フック型(引っぱり型)●フランジベース●スチール(SS400)

商品コード：

2500202012378

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

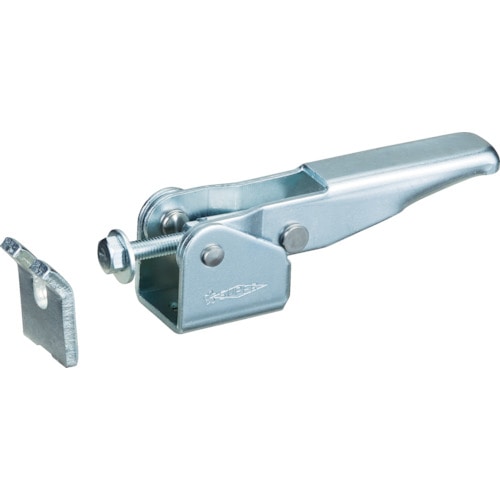

●先端が六角ボルトになっています。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：11●先端部ねじ径：M6●製品刻印：No.FA120●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：11mm●スチール(SS400)

商品コード：

2500202012385

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

●先端が六角ボルトになっています。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：11●先端部ねじ径：M6●製品刻印：No.FA120-2S●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：11mm●ステンレス(SUS304)

商品コード：

2500202012392

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

●爪がハンドル部に掛かり、クランプ状態を保ちます。●全長はクランプ時の本体部分のみです。●全長(mm)：110●引圧力(kN)：1.7●ストローク(mm)：30●ボルト調整量(mm)：11●先端部ねじ径：M6●製品刻印：KAKUTA●本体全長(mm)：●フック型(引っぱり型)●フランジベース●スチール(SS400)

商品コード：

2500202012408

サイズ：

●全長：１１０ｍｍ●ストローク：３０ｍｍ●本体全長：ｍｍ

●先端がフック型になっています。●全長(mm)：154●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●先端部ねじ径：M10●製品刻印：No.FA150●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調節量：12mm●スチール(SS400)

商品コード：

2500202012415

サイズ：

●全長：１５４ｍｍ●ストローク：４０ｍｍ●本体全長：ｍｍ

●先端がフック型になっています。●全長(mm)：154●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●先端部ねじ径：M10●製品刻印：No.FA150-2S●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調節量：12mm●ステンレス(SUS304)

商品コード：

2500202012422

サイズ：

●全長：１５４ｍｍ●ストローク：４０ｍｍ●本体全長：ｍｍ

●爪がハンドル部に掛かり、クランプ状態を保ちます。●全長はクランプ時の本体部分のみです。●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●製品刻印：No.FA150-RK●本体全長(mm)：155●フック型(引っぱり型)●フランジベース●スチール(SS400)

商品コード：

2500202012439

サイズ：

●ストローク：４０ｍｍ●本体全長：１５５ｍｍ

●先端が六角ボルトになっています。●全長(mm)：154●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●先端部ねじ径：M10●製品刻印：No.FA160●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：12mm●スチール(SS400)●KC-FA160-2Sにはアタッチメントは付属していません。

商品コード：

2500202012446

サイズ：

●全長：１５４ｍｍ●ストローク：４０ｍｍ●本体全長：ｍｍ

●先端が六角ボルトになっています。●全長(mm)：154●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●先端部ねじ径：M10●製品刻印：No.FA160-2S●本体全長(mm)：●フック型(引っぱり型)●フランジベース●ボルト調整量：12mm●ステンレス(SUS304)●KC-FA160-2Sにはアタッチメントは付属していません。

商品コード：

2500202012453

サイズ：

●全長：１５４ｍｍ●ストローク：４０ｍｍ●本体全長：ｍｍ

●爪がハンドル部に掛かり、クランプ状態を保ちます。●全長はクランプ時の本体部分のみです。●全長(mm)：155●引圧力(kN)：3.0●ストローク(mm)：40●ボルト調整量(mm)：12●先端部ねじ径：M10●製品刻印：KAKUTA●本体全長(mm)：●フック型(引っぱり型)●フランジベース●スチール(SS400)

商品コード：

2500202012460

サイズ：

●全長：１５５ｍｍ●ストローク：４０ｍｍ●本体全長：ｍｍ

●先端がU型になっています。●全長(mm)：330●引圧力(kN)：4.5●ストローク(mm)：140●ボルト調整量(mm)：20●先端部ねじ径：M10●製品刻印：No.FA400●本体全長(mm)：●フック型(引っぱり型)●取付方法：溶接●ボルト調節量：20mm●スチール(SS400)●アタッチメントは付属していません。●組み立て、取り付けには溶接が必要です。

商品コード：

2500202012484

サイズ：

●全長：３３０ｍｍ●ストローク：１４０ｍｍ●本体全長：ｍｍ

●先端がU型になっています。●引圧力(kN)：6.5●ストローク(mm)：100●製品刻印：No.FA500●本体全長(mm)：436●フック型(引っぱり型)●取付方法：溶接●ボルト調節量(mm)：45●スチール(SS400)●アタッチメントは付属していません。●組み立て、取り付けには溶接が必要です。

商品コード：

2500202012491

サイズ：

●ストローク：１００ｍｍ●本体全長：４３６ｍｍ

●ストレートベースタイプです。●全長(mm)：138.1●締圧力(kN)：0.9●付属ボルト径：M6×37(RBT-6)●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：60●製品刻印：HH351-B●摘要：△●締圧力(kn)：0.9●下方押え型●ハンドル横型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M6×37 ゴム付ボルト(RBT-6)●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012637

サイズ：

●全長：１３８．１ｍｍ

●押さえアームが90°開きます。●全長(mm)：175●締圧力(kN)：2.4●付属ボルト径：M8×50(RBT-8-SUS)●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：60●製品刻印：HH450-2S●下方押え型●ハンドル横型●フランジベース●ステンレス(SUS304)●ねじ先端ゴム：ニトリルゴム●2Sはステンレス(SUS304)です。

商品コード：

2500202012651

サイズ：

●全長：１７５ｍｍ

●ゴム付BTがセットされています。●全長(mm)：173.4●締圧力(kN)：2.4●付属ボルト径：M8×50(RBT-8)●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：60●製品刻印：HH451-B●摘要：△●締圧力(kg)：240●下方押え型●ハンドル横型●ストレートベース●スチール(SPCC)●M8×49 ゴム付ボルト(RBT-8)●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012668

サイズ：

●全長：１７３．４ｍｍ

●ゴム付BTがセットになっているクランプです。●全長(mm)：114●締圧力(kN)：0.9●付属ボルト径：M6×37(RBT-6)●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：65●製品刻印：HV251-B●全高(mm)：111●取付ピッチ(mm)：12.7●摘要：△●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M6×37 ゴム付ボルト(RBT-6)●ナット2個●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012750

サイズ：

●全長：１１４ｍｍ●全高：１１１ｍｍ●取付ピッチ：１２．７ｍｍ

●ゴム付BTがセットになっているクランプです。●全長(mm)：222●締圧力(kN)：3.4●付属ボルト径：M10×59(RBT-10)●クランプアーム移動角度(°)：106●ハンドル操作角度(°)：58●製品刻印：HV651-B●全高(mm)：222●取付ピッチ(mm)：31.8●摘要：△●締圧力(kn)：3.4●下方押え型●ハンドル縦型●ストレートベース●スチール(SPCC)●ねじ先端ゴム：ニトリルゴム●M10×59 ゴム付ボルト(RBT-10)●ナット2個●座金2枚●表記の締圧力は目安です。●締圧力はクランプアームの先端へ行くほど弱くなります。●衝撃や振動、内圧は、破損の原因になりますのでご注意ください。●手を挟まないように注意してください。

商品コード：

2500202012842

サイズ：

●全長：２２２ｍｍ●全高：２２２ｍｍ●取付ピッチ：３１．８ｍｍ

●ラッチタイプの引くクランプです。●全長(mm)：214●引圧力(kN)：1.7●ストローク(mm)：102●製品刻印：PA150●フック型(引っぱり型)●フランジベース●スチール(SPCC)●アタッチメントは付属していません。●表記の締圧力は目安です●衝撃や振動、内圧は、破損の原因になりますのでご注意ください●手を挟まないように注意してください

商品コード：

2500202013108

サイズ：

●全長：２１４ｍｍ●ストローク：１０２ｍｍ

●しっかりとした作りのクランプです。●全長(mm)：283●締圧力(kN)：3.0●付属ボルト径：M10×90●製品刻印：No.X13●摘要：-●取付ピッチ(mm)：29●下方押え型●ハンドル縦型●フランジベース●スチール(SPCC)

商品コード：

2500202013771

サイズ：

●全長：２８３ｍｍ●取付ピッチ：２９ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：23●ボルト径×首下：M4×20●六角ボルトM4タイプ●鋼●ナット２個

商品コード：

2500200110502

サイズ：

●全長：２３ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：38●ボルト径×首下：M5×35●六角ボルトM5タイプ●鋼●ナット２個

商品コード：

2500200112070

サイズ：

●全長：３８ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：48.5●ボルト径×首下：M6×45●六角ボルトM6タイプ●鋼●ナット２個

商品コード：

2500200112254

サイズ：

●全長：４８．５ｍｍ

●重荷重タイプで非常に丈夫なトグルクランプです。●取り付け面は力の作用方面と平行です。●クランプ時にハンドルが取り付け面と平行になります。●溶接治具用。●ワーク固定用。●加工治具用。●全長(mm)：226●引圧力(kN)：17●ストローク(mm)：63●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200259669

サイズ：

●全長：２２６ｍｍ●ストローク：６３ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：23●ボルト径×首下：M4×20●六角ボルトM4タイプ●ステンレス●ナット2個

商品コード：

2500200622685

サイズ：

●全長：２３ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：38●ボルト径×首下：M5×35●六角ボルトM5タイプ●ステンレス●ナット2個

商品コード：

2500200623613

サイズ：

●全長：３８ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：48.5●ボルト径×首下：M6×45●六角ボルトM6タイプ●ステンレス●ナット2個

商品コード：

2500200623668

サイズ：

●全長：４８．５ｍｍ

●通常クランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：59●ボルト径×首下：M8×55●六角ボルトM8タイプ●ステンレス●ナット2個

商品コード：

2500200623682

サイズ：

●全長：５９ｍｍ

●ワーク表面がフラットでないクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：36●スイベル部寸法(mm)先端径：14●スイベル部寸法(mm)高さ：9.5●ボルト径：M5●ボルト径(mm)：M5●スイベル付ボルトM5タイプ●ステンレス●ナット2個

商品コード：

2500200624184

サイズ：

●全長：３６ｍｍ●ボルト径：Ｍ５ｍｍ

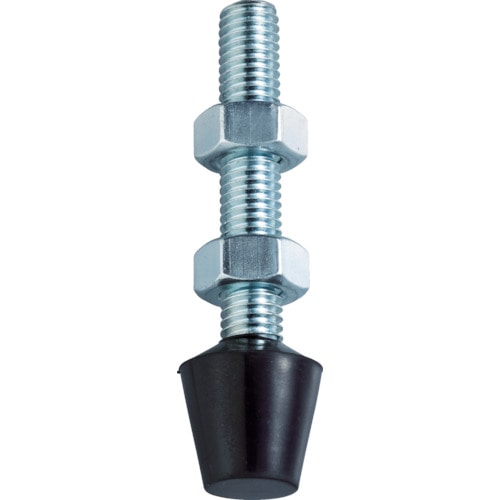

●仕上げ表面などのクランプ向けです。●中空クランプ・アームに取付けて使用。●全長(mm)：45●ボルト径：M5●ボルト径(mm)：M5●ゴムキャップ付ボルトM5タイプ●ステンレス●ナット2個

商品コード：

2500200624375

サイズ：

●全長：４５ｍｍ●ボルト径：Ｍ５ｍｍ
