トグルクランプ

●品名：M12×66ゴム付ボルト●適合機種：KC-41C,KC-45,KC-51MB,KC-51MD,KC-53A,KC-53B,KC-131KC-J2-B,KC-SL300,KA,101,KA-106,KA-500,KA-501●全長(mm)：100●ねじ寸法(mm)：66●ボルト径×首下：M12×66●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666137

サイズ：

●全長：１００ｍｍ●ねじ寸法：６６ｍｍ

●品名：M4×32ゴム付ボルト●適合機種：KC-03,KC-09,KC-09S●全長(mm)：42●ねじ寸法(mm)：32●ボルト径×首下：M4×32●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666151

サイズ：

●全長：４２ｍｍ●ねじ寸法：３２ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M4×32ゴム付ステンレスボルト●適合機種：KC-03-2S,KC-09-2S●全長(mm)：42●ねじ寸法(mm)：32●ボルト径×首下：M4×32●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666168

サイズ：

●全長：４２ｍｍ●ねじ寸法：３２ｍｍ

●品名：M4×13ゴム付ボルト●適合機種：KC-01,KC-04,KC-06,KC-07,KC-08,KC-08S●全長(mm)：23●ねじ寸法(mm)：13●ボルト径×首下：M4×13●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666175

サイズ：

●全長：２３ｍｍ●ねじ寸法：１３ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M4×13ゴム付ステンレスボルト●適合機種：KC-01-2S,KC-04-2S,KC-06-2S,KC-08-2S●全長(mm)：23●ねじ寸法(mm)：13●ボルト径×首下：M4×13●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666182

サイズ：

●全長：２３ｍｍ●ねじ寸法：１３ｍｍ

●品名：M6×37ゴム付ボルト●適合機種：KC-38B-S,KC-38C-S,KC-38K-S,KC-38P-S,KC-38S-S,KC-40A,KC-40K,KC-40P,KC-40S,KC-41B-S,KC-41BS-S,KC-82,KC-FM50,KC-HH350,KC-HH351-B,KC-HV250,KC-HV251-B,KC-HV253-UL,KA-AC250●全長(mm)：51●ねじ寸法(mm)：37●ボルト径×首下：M6×37●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666199

サイズ：

●全長：５１ｍｍ●ねじ寸法：３７ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M6×87ゴム付ボルト●適合機種：KC-38B-S,KC-38C-S,KC-38K-S,KC-38P-S,KC-38S-S,KC-40A,KC-40K,KC-40P,KC-40S,KC-41B-S,KC-41BS-S,KC-82,KC-FM50,KC-HH350,KC-HH351-B,KC-HV250,KC-HV251-B,KC-HV253-UL,KA-AC250●全長(mm)：101●ねじ寸法(mm)：87●ボルト径×首下：M6×87●硬度：ショア70℃●製品刻印●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666205

サイズ：

●全長：１０１ｍｍ●ねじ寸法：８７ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M6×37ゴム付ステンレスボルト●適合機種：KC-38BS-2S,KC-38CS-2S,KC-38SS-2S,KC-40A-2S,KC-40K-2S,KC-40P-2S,KC-40S-2S,KC-FM50-2S,KC-HH350-2S,KC-HV250-2S●全長(mm)：51●ねじ寸法(mm)：37●ボルト径×首下：M6×37●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666212

サイズ：

●全長：５１ｍｍ●ねじ寸法：３７ｍｍ

●品名：M8×50ゴム付ボルト●適合機種：KC-02,KC-02BU,KC-02S,KC-35,KC-38B-L,KC-38C-L,KC-38S-L,KC-42A,KC-42K,KC-42P,KC-42S,KC-43A,KC-43B,KC-51,KC-130,KC-HH450,KC-HH451-B,KC-HV350,KCHV351-B,KC-HV450,KC-HV451-B,KC-HV453-XL.KC-FM150,KC-SL100,KC-X6,KC-X12,KC-X15,KA-55,KA-105,KA-AC450●全長(mm)：68●ねじ寸法(mm)：50●ボルト径×首下：M8×50●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666229

サイズ：

●全長：６８ｍｍ●ねじ寸法：５０ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M8×105ゴム付ボルト●適合機種：KC-02,KC-35,KC-38B-L,KC-38C-L,KC-38S-L,KC-42A,KC-42K,KC-42P,KC-42S,KC-43A,KC-43B,KC-51,KC-130,KC-HH450,KC-HH451-B,KC-HV350,KCHV351-B,KC-HV450,KC-HV451-B,KC-HV453-XL.KC-FM150,KC-SL100,KC-X6,KC-X12,KC-X15,KA-55,KA-105,KA-AC450●全長(mm)：123●ねじ寸法(mm)：105●ボルト径×首下：M8×105●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666236

サイズ：

●全長：１２３ｍｍ●ねじ寸法：１０５ｍｍ

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M8×50ゴム付ステンレスボルト●適合機種：KC-02-2S,KC-38BL-2S,KC-38CL-2S,KC-38SL-2S,KC-42A-2S,KC-42K-2S,KC-42P-2S,KC-42S-2S,KC-HH450-2S,KC-HV450-2S.KC-FM150-2S●全長(mm)：68●ねじ寸法(mm)：50●ボルト径×首下：M8×50●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666243

サイズ：

●全長：６８ｍｍ●ねじ寸法：５０ｍｍ

●レバーを立てて下方向にクランプします。●全長(mm)：86●締圧力(kN)：0.24～0.5●ハンドル操作角度(°)：110●適合コンタクトボルト径：M5●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970753

サイズ：

●全長：８６ｍｍ

●レバーを立てて下方向にクランプします。●202SFはクランプボルトの位置は固定です。●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970760

サイズ：

●全長：１０６ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●202Uはクランプボルトの位置が調整出来ます●全長(mm)：106●締圧力(kN)：0.62～1●アーム角度(°)：104●適合コンタクトボルト径：M6●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970777

サイズ：

●全長：１０６ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置はご希望の位置になるようアームを切断し溶接して使用下さい。●全長(mm)：174●締圧力(kN)：1.5～2.1●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970784

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970791

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます●ロック機構付きです。●全長(mm)：174●締圧力(kN)：1～1.7●アーム角度(°)：115●適合コンタクトボルト径：M8●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970807

サイズ：

●全長：１７４ｍｍ

●レバーを立てて下方向にクランプします。●クランプボルトの位置が調整出来ます。●全長(mm)：195●締圧力(kN)：1.4～2.7●アーム角度(°)：106●適合コンタクトボルト径：M10●下方押え型●垂直ハンドル●フランジベース●SPCC亜鉛メッキ●パッド：クロロプレンゴム

商品コード：

2500202970814

サイズ：

●全長：１９５ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：114●締圧力(kN)：1.0●付属ボルト径：M6×40●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●締付力(kN)：1.0●締付力(kN)：1●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0640●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117010

サイズ：

●全長：１１４ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：128●締圧力(kN)：1.0●付属ボルト径：M6×40●クランプアーム移動角度(°)：95●ハンドル操作角度(°)：65●締付力(kN)：1.0●締付力(kN)：1●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0640●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117027

サイズ：

●全長：１２８ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：140●付属ボルト径：M8×50●クランプアーム移動角度(°)：94●ハンドル操作角度(°)：45●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0850●座金：ＴＦＷ082●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117034

サイズ：

●全長：１４０ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：161●締圧力(kN)：2.0●付属ボルト径：M8×50●クランプアーム移動角度(°)：94●ハンドル操作角度(°)：45●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0850●座金：ＴＦＷ082●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117041

サイズ：

●全長：１６１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：285●付属ボルト径：M8×65●クランプアーム移動角度(°)：90●ハンドル操作角度(°)：72●製品刻印：TDA43F●締付力(kN)：2.8●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0865●座金：ＴＦＷ081

商品コード：

2500203117058

サイズ：

●全長：２８５ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：237●付属ボルト径：M10×50●クランプアーム移動角度(°)：129●ハンドル操作角度(°)：75●締付力(kN)：4.0●締付力(kN)：4●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ1050●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117065

サイズ：

●全長：２３７ｍｍ

●付属部材を熔接でつないで組み立てるので、作業状況に合わせて使用できます。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●クランプアーム移動角度(°)：190●ハンドル操作角度(°)：118●製品刻印：TDB1F●締付力(kN)：2.0●本体高さ(mm)：101●表面処理：黒染●本体寸法(mm)高さ：101●締付力(kN)：2●下方押え型●フランジベース●一般構造用圧延鋼●クランプアーム●ハンドル●ベース

商品コード：

2500203117508

サイズ：

●本体高さ：１０１ｍｍ

●付属部材を熔接でつないで組み立てるので、作業状況に合わせて使用できます。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●クランプアーム移動角度(°)：192●ハンドル操作角度(°)：120●製品刻印：TDB2F●締付力(kN)：5.0●本体高さ(mm)：141●表面処理：黒染●締付力(kN)：5●本体寸法(mm)高さ：141●下方押え型●フランジベース●一般構造用圧延鋼●クランプアーム●ハンドル●ベース

商品コード：

2500203117591

サイズ：

●本体高さ：１４１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：237●付属ボルト径：M10×50●クランプアーム移動角度(°)：129●ハンドル操作角度(°)：75●締付力(kN)：4.0●締付力(kN)：4●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ1050●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117690

サイズ：

●全長：２３７ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：252●締圧力(kN)：2.8●付属ボルト径：M8×65●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：80●締付力(kN)：2.8●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0865●座金：ＴＦＷ083●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203117997

サイズ：

●全長：２５２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：252●締圧力(kN)：2.8●付属ボルト径：M8×65●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：80●締付力(kN)：2.8●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0865●座金：ＴＦＷ083●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118000

サイズ：

●全長：２５２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：287●付属ボルト径：M10×100●クランプアーム移動角度(°)：115●ハンドル操作角度(°)：64●締付力(kN)：3.0●締付力(kN)：3●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ10100●座金：ＴＦＷ103●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118031

サイズ：

●全長：２８７ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：199●締圧力(kN)：2.5●付属ボルト径：M6×50●クランプアーム移動角度(°)：75●ハンドル操作角度(°)：70●締付力(kN)：2.5●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0650●座金：ＴＦＷ062●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118086

サイズ：

●全長：１９９ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：199●付属ボルト径：M6×50●クランプアーム移動角度(°)：75●ハンドル操作角度(°)：70●締付力(kN)：2.5●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0650●座金：ＴＦＷ062●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118093

サイズ：

●全長：１９９ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：192●締圧力(kN)：2.0●付属ボルト径：M8×50●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：64●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0850●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118116

サイズ：

●全長：１９２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：211●締圧力(kN)：2.0●付属ボルト径：M8×50●クランプアーム移動角度(°)：110●ハンドル操作角度(°)：64●締付力(kN)：2.0●締付力(kN)：2●下方押え型●垂直ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0850●座金：ＴＦＷ081●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118123

サイズ：

●全長：２１１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：252●付属ボルト径：M8×65●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：80●締付力(kN)：2.8●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0865●座金：ＴＦＷ083●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203118925

サイズ：

●全長：２５２ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：197●締圧力(kN)：2.5●付属ボルト径：M6×50●クランプアーム移動角度(°)：72●ハンドル操作角度(°)：72●締付力(kN)：2.5●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0650●座金：ＴＦＷ062●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203119267

サイズ：

●全長：１９７ｍｍ

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(スイベルヘッド付)●適合機種：TDH350F、TDV250F、TPPM50、TDBS38F、TDBS38S、TDA40F、TDA40S、TDCS38F、TDH350F、TDV250FL、TDV450FL、TDP40F、TPX6F●全長(mm)：50●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●傾斜角度(°)：7●スイベル部寸法(mm)先端径×先端厚さ×高さ：12×4.0×10●スイベル部首振角度：7°●一般構造用圧延鋼●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425は一方のナットが四角ナットです。

商品コード：

2500203277974

サイズ：

●全長：５０ｍｍ●ねじ寸法：Ｍ６×Ｐ１．０ｍｍ●ナット六角対辺：１０ｍｍ

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(スイベルヘッド付)●適合機種：TPL150F、TDCL38F、TDP42F、TDP42S、TDH450F、TDV450F、TDBS41F、TP02F、TPPM150、TPL100F、TDBL38F、TDBL38S、TDA42F、TDA42S●全長(mm)：65●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●傾斜角度(°)：7●スイベル部寸法(mm)先端径×先端厚さ×高さ：20×5.5×13●スイベル部首振角度：7°●一般構造用圧延鋼●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425は一方のナットが四角ナットです。

商品コード：

2500203277981

サイズ：

●全長：６５ｍｍ●ねじ寸法：Ｍ８×Ｐ１．２５ｍｍ●ナット六角対辺：１３ｍｍ

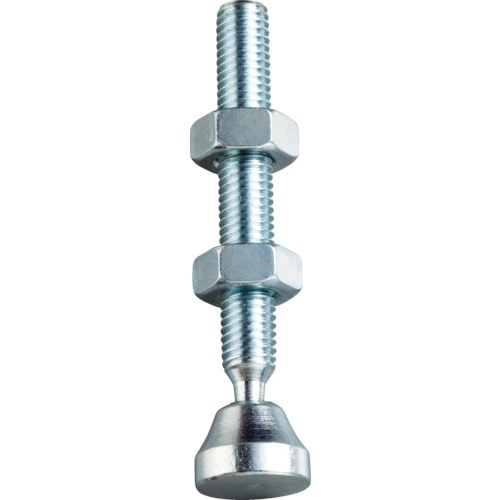

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(スイベルヘッド付)●適合機種：TPL250F、TPPM250、TDV650F、TDD38F、TPL200F、TDD38F、TDD38S、TDKL38F、TDH550F、TDBM41F、TDA44F、TDB44F●全長(mm)：85●ねじ寸法(mm)：M10×P1.5●ナット六角対辺(mm)：17●傾斜角度(°)：7●スイベル部寸法(mm)先端径×先端厚さ×高さ：20×5.5×15●スイベル部首振角度：7°●一般構造用圧延鋼●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425は一方のナットが四角ナットです。

商品コード：

2500203278186

サイズ：

●全長：８５ｍｍ●ねじ寸法：Ｍ１０×Ｐ１．５ｍｍ●ナット六角対辺：１７ｍｍ

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(スイベルヘッド付)●適合機種：TPL300F、TPMB51F、TPMD51●全長(mm)：100●ねじ寸法(mm)：M12×P1.75●ナット六角対辺(mm)：19●傾斜角度(°)：7●スイベル部寸法(mm)先端径×先端厚さ×高さ：25×11×20●スイベル部首振角度：7°●一般構造用圧延鋼

商品コード：

2500203278216

サイズ：

●全長：１００ｍｍ●ねじ寸法：Ｍ１２×Ｐ１．７５ｍｍ●ナット六角対辺：１９ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：319●付属ボルト径：M12●ハンドル操作角度(°)：45●ストローク(mm)：23●付属ナット径：M12●支持力(kN)：2.95●締付力(kN)：2.95●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ12Ｓ●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203298726

サイズ：

●全長：３１９ｍｍ●ストローク：２３ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：319●付属ボルト径：M12●ハンドル操作角度(°)：45●ストローク(mm)：23●付属ナット径：M12●支持力(kN)：2.95●締付力(kN)：2.95●横押し型●ストレートベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ12Ｓ●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203298733

サイズ：

●全長：３１９ｍｍ●ストローク：２３ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：194●押圧力(kN)：1.6●ハンドル操作角度(°)：45●ストローク(mm)：11●付属ナット径：M10●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203298924

サイズ：

●全長：１９４ｍｍ●ストローク：１１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：219●押圧力(kN)：1.6●付属ボルト径：M10●ハンドル操作角度(°)：45●ストローク(mm)：11●先端部ねじ径：M10●付属ナット径：M10●製品刻印：TPBX51F●締付力(kN)：1.6●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203299068

サイズ：

●全長：２１９ｍｍ●ストローク：１１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：219●押圧力(kN)：1.6●付属ボルト径：M10●ハンドル操作角度(°)：45●ストローク(mm)：11●先端部ねじ径：M10●付属ナット径：M10●製品刻印：TPBX51S●締付力(kN)：1.6●横押し型●ストレートベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203299075

サイズ：

●全長：２１９ｍｍ●ストローク：１１ｍｍ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：298●押圧力(kN)：3●付属ボルト径：M8×30●ハンドル操作角度(°)：70●ストローク(mm)：27●横押し型●フランジベース●一般構造用圧延鋼●クランプボルトナット：ＴＮＮ0830●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203319889

サイズ：

●全長：２９８ｍｍ●ストローク：２７ｍｍ

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：333●締圧力(kN)：5.5●付属ボルト径：M12×110●下方押え型●ハンドル縦型

商品コード：

2500203804620

サイズ：

●全長：３３３ｍｍ

●強力締め付けができる汎用タイプです。●接着･溶接･固定作業に使用します。●口の開き(mm)：100●口の深さ(mm)：50●鋼板製●鋼板

商品コード：

2500204092194

サイズ：

●口の開き：１００ｍｍ●口の深さ：５０ｍｍ

●トグルクランプ●北海道・沖縄運賃1500円

商品コード：

2500204794487

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：139●調整量(mm)：16●締付力(kN)：1.7●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕバー:TUB110/STUB110●ＳＴＬＡはステンレス(SUS304)製です。

商品コード：

2500204823378

サイズ：

●全長：１３９ｍｍ
