トグルクランプ

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：320●締圧力(kN)：3.5●付属ボルト径：M10×90●クランプアーム移動角度(°)：124●ハンドル操作角度(°)：69●製品刻印：TDX14F●締付力(kN)：3.5●下方押え型●垂直ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ1090●座金：ＴＦＷ103

商品コード：

2500203128023

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：135●引圧力(kN)：1.7●調整量(mm)：12●締付力(kN)：1.7●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕプレート:TUP120/STUP120●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230849

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：179●調整量(mm)：12●締付力(kN)：3.0●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕバー:TUB150/STUB150●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230887

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：174●調整量(mm)：12●締付力(kN)：3.0●引き止め専用型●フランジベース●一般構造用圧延鋼●Ｕプレート:TUP160/STUP160●ＳＴＬＡはステンレス(SUS304)製です。●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230900

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：166●引圧力(kN)：3.18●調整量(mm)：10～20●締付力(kN)：3.18●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント:TUA200●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203230955

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：220●調整量(mm)：40～50●締付力(kN)：1.7●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント：TUA250●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203231013

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：215●調整量(mm)：50～75●締付力(kN)：7●引き止め専用型●フランジベース●一般構造用圧延鋼●フック型アタッチメント：TUA400●記載されています支持力は、最高数値で表示されています。引っ張り位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203231068

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TPPL10F、TP06F●全長(mm)：22●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ：8.5×4.0●ナット六角対辺(mm)：7●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274423

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD08S、TD08F、TD01F●全長(mm)：25●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274430

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TD03S、TD03F、TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●ナット六角対辺(mm)：7●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274447

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV150F、TD09F、TD09S●全長(mm)：42●ねじ寸法(mm)：M4×P0.7●先端R面ゴム部寸法(mm)最大径×高さ●ナット六角対辺(mm)●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274454

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH350F、TDV250F、TPPM50、TPX6F●全長(mm)：44●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274461

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDBS38F、TDBS38S、TDA40F、TDA40S、TDCS38F、TDH350F、TDV250FL、TDV450FL、TDP40F●全長(mm)：51●ねじ寸法(mm)：M6×P1.0●ナット六角対辺(mm)：10●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274478

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDH450F、TDV450F、TDBS41F、TP02F、TPPM150、TPL100F●全長(mm)：63●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274485

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDCL38F、TDP42F、TDP42S、TDBL38F、TDBL38S、TDA42F、TDA42S●全長(mm)：75●ねじ寸法(mm)：M8×P1.25●ナット六角対辺(mm)：13●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274492

●トグルクランプ用部品●品名：トグルクランプ用パーツ ボルト・ナット(ゴムヘッド付)●適合機種：TDV650F、TDD38F、TPL200F、TDD38F、TDD38S、TDKL38F、TDH550F、TDBM41F、TDA44F、TDB44F●全長(mm)：85●ねじ寸法(mm)：M10×P1.5●ナット六角対辺(mm)：17●先端R面ゴム部寸法(mm)最大径×高さ●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●TNG0422のナットは1つです。●TNG0425、TNG0442、STNG0425、STNG0442は一方のナットが四角ナットです。

商品コード：

2500203274508

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：278●押圧力(kN)：2●ハンドル操作角度(°)：190●ストローク(mm)：30●付属ナット径：M10●横押し型●フランジベース●一般構造用圧延鋼●カップリングナットセット：ＴＣＮ10Ｓ●記載されています支持力は、最高数値で表示されています。押し位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203296463

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：333●締圧力(kN)：5.5●付属ボルト径：M12×110●下方押え型●ハンドル縦型

商品コード：

2500203804620

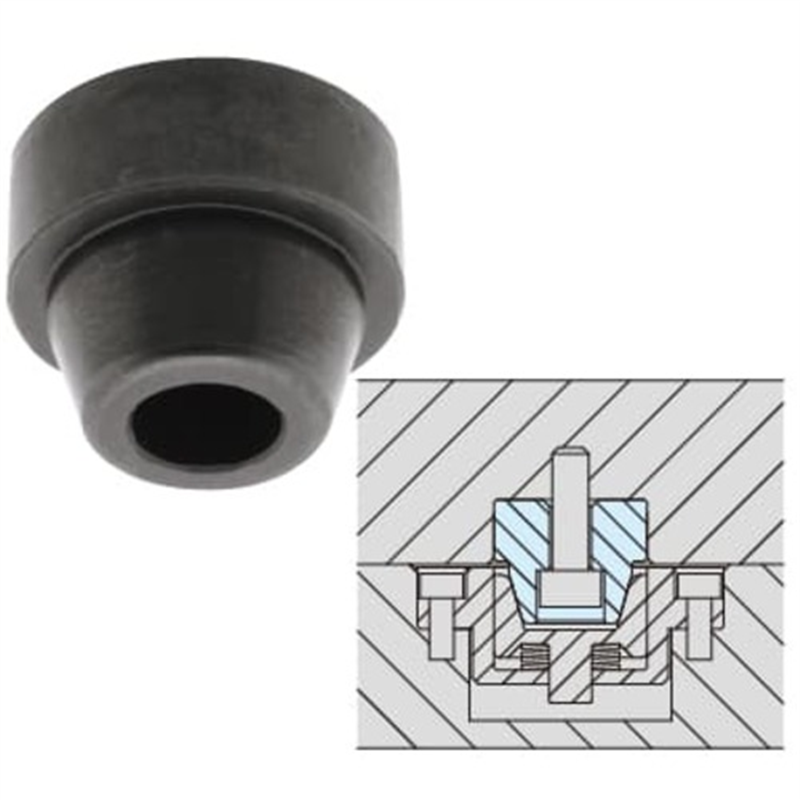

●フレックスロケーター(テーパーピン)

商品コード：

2500205417835

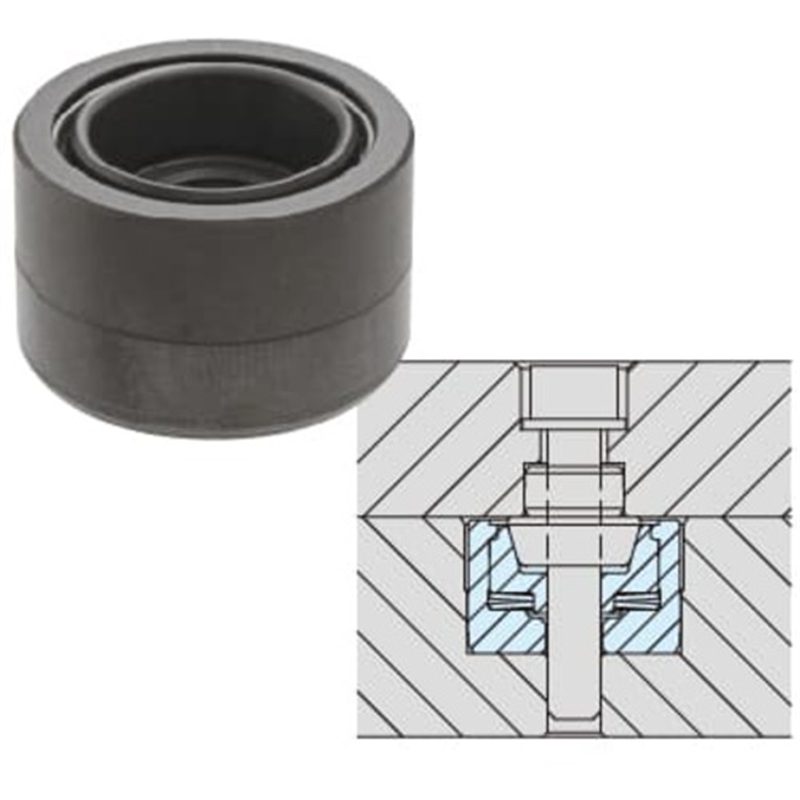

●フレックスロケーター センター固定(テーパーブッシュ)

商品コード：

2500205417859

●適合ボルトに装着し、ワークを傷つけません。●コンタクトボルトに装着します。●幅(mm)：11●高さ(mm)：6.5●適合コンタクトボルト：10099●口径(mm)：300●足径×足長(mm)：29.5×27.5●ゴム

商品コード：

2500200147638

●重荷重タイプで非常に丈夫なトグルクランプです。●取り付け面は力の作用方面と平行です。●クランプ時にハンドルが取り付け面と平行になります。●溶接治具用。●ワーク固定用。●加工治具用。●全長(mm)：226●引圧力(kN)：17●ストローク(mm)：63●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200259669

●クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。●溶接治具用。●ワーク固定用。●加工治具用。●全長(mm)：168●締圧力(kN)：2.0●アーム角度(°)：90●ハンドル角度(°)：90●取付方法：ネジ●先端部ねじ径：M8●適合コンタクトボルト径：M8●下方押え型●ハンドル立型●外れ止めレバー付●クランプアーム中空タイプ●亜鉛メッキ済みスチール●フランジ●ワッシャー×2

商品コード：

2500200356047

●クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。●溶接治具用。●ワーク固定用。●加工治具用。●全長(mm)：168●締圧力(kN)：2.0●アーム角度(°)：90●ハンドル角度(°)：90●取付方法：ネジ●先端部ねじ径：M8●適合コンタクトボルト径：M8●下方押え型●ハンドル立型●外れ止めレバー付●クランプアーム中空タイプ●ステンレス●フランジ●ワッシャー×2

商品コード：

2500200356054

●全長(mm)：81●締圧力(kN)：0.7●付属ボルト径：M4×25●下方押え型●ハンドル縦型●フランジベース●本体：スチール●グリップ：プラスチック

商品コード：

2500200359901

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：98.5●締圧力(kN)：1.1●付属ボルト径：M5×30

商品コード：

2500200359918

●全長(mm)：129●締圧力(kN)：1.2●付属ボルト径：M6×35●下方押え型●ハンドル縦型●フランジベース●本体：スチール

商品コード：

2500200359925

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：186●締圧力(kN)：2.5●付属ボルト径：M8×45

商品コード：

2500200359932

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：221●締圧力(kN)：3●付属ボルト径：M8×65

商品コード：

2500200359949

●下方押え型●ハンドル縦型●手動タイプのトグルクランプです。●全長(mm)：281●締圧力(kN)：5●付属ボルト径：M12×80

商品コード：

2500200359956

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：79●締圧力(kN)：0.4●付属ボルト径：M4×25

商品コード：

2500200359963

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：120●締圧力(kN)：1.1●付属ボルト径：M5×30

商品コード：

2500200359970

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：162●締圧力(kN)：1.2●付属ボルト径：M6×35

商品コード：

2500200359987

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：206●締圧力(kN)：2.5●付属ボルト径：M8×45

商品コード：

2500200359994

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：287●締圧力(kN)：3●付属ボルト径：M8×65

商品コード：

2500200360006

●下方押え型●ハンドル横型●手動タイプのトグルクランプです。●全長(mm)：321●締圧力(kN)：5●付属ボルト径：M12×80

商品コード：

2500200360013

●品名：M12×66ゴム付ボルト●適合機種：KC-41C,KC-45,KC-51MB,KC-51MD,KC-53A,KC-53B,KC-131KC-J2-B,KC-SL300,KA,101,KA-106,KA-500,KA-501●全長(mm)：100●ねじ寸法(mm)：66●ボルト径×首下：M12×66●硬度：ショア70℃●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666137

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M4×13ゴム付ステンレスボルト●適合機種：KC-01-2S,KC-04-2S,KC-06-2S,KC-08-2S●全長(mm)：23●ねじ寸法(mm)：13●ボルト径×首下：M4×13●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666182

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M6×87ゴム付ボルト●適合機種：KC-38B-S,KC-38C-S,KC-38K-S,KC-38P-S,KC-38S-S,KC-40A,KC-40K,KC-40P,KC-40S,KC-41B-S,KC-41BS-S,KC-82,KC-FM50,KC-HH350,KC-HH351-B,KC-HV250,KC-HV251-B,KC-HV253-UL,KA-AC250●全長(mm)：101●ねじ寸法(mm)：87●ボルト径×首下：M6×87●硬度：ショア70℃●製品刻印●製造温度：170℃～180℃●耐久温度：80℃(通常)●高温使用：150℃～160℃(使用時間30分)●本体：スチール●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666205

●ワークを傷つけないようボルトの頭にゴムが被っています。(キャップ式ではありません。)●品名：M8×50ゴム付ステンレスボルト●適合機種：KC-02-2S,KC-38BL-2S,KC-38CL-2S,KC-38SL-2S,KC-42A-2S,KC-42K-2S,KC-42P-2S,KC-42S-2S,KC-HH450-2S,KC-HV450-2S.KC-FM150-2S●全長(mm)：68●ねじ寸法(mm)：50●ボルト径×首下：M8×50●製品刻印●本体：ステンレス鋼(ＳＵＳ304)●ねじ先端ゴム：ニトリルゴム●各クランプの付属ボルト径を参照して、お選びください。

商品コード：

2500202666243

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：221●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●ステンレス(SUS304)●フックプレート

商品コード：

2500200764156

●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：220●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764163

●取り付け面は力の作用方面と直角です。●クランプ状態で、ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：147●引圧力(kN)：7.5●ストローク(mm)：64●取付方法：穴径：8.5●持ち上げ専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764170

●振動などでクランプが解除されることを防ぐ安全ラッチ付きです。●取り付け面は力の作用方面と平行です。●ハンドルが取り付け面と平行になります。●溶接治具用。ワーク固定用。加工治具用。●全長(mm)：221●引圧力(kN)：7.5●ストローク(mm)：58●取付方法：穴径：8.5●引き止め専用型●亜鉛メッキ済みスチール●フックプレート

商品コード：

2500200764187

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：93●締圧力(kN)：0.2●付属ボルト径：M4×25●クランプアーム移動角度(°)：75●ハンドル操作角度(°)：75●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109749

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109855

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：112●締圧力(kN)：0.3●付属ボルト径：M4×40●クランプアーム移動角度(°)：65●ハンドル操作角度(°)：55●締付力(kN)：0.3●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0440●座金：ＴＦＷ042●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109862

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：67●付属ボルト径：M4×25●クランプアーム移動角度(°)：55●ハンドル操作角度(°)：65●締付力(kN)：0.2●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●クランプボルト：ＴＮＮ0425●座金：ＴＦＷ041●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203109916

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：78●締圧力(kN)：0.3●付属ボルト径：M4×25●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●水平ハンドル●フランジベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110158

●ほとんどの機種のカシメ(支持)ピンにステンレスを採用し、長期の使用に対応しています。●検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です。●全長(mm)：78●付属ボルト径：M4×25●クランプアーム移動角度(°)：80●ハンドル操作角度(°)：88●締付力(kN)：0.3●下方押え型●水平ハンドル●ストレートベース●一般構造用圧延鋼●ねじ先端ゴム：ニトリルゴム●クランプボルト：ＴＮＧ0425●記載されています支持力は、最高数値で表示されています。押え位置・ボルト調整等により数値は下がりますのでご注意ください。

商品コード：

2500203110165
