ダイヤルゲージ

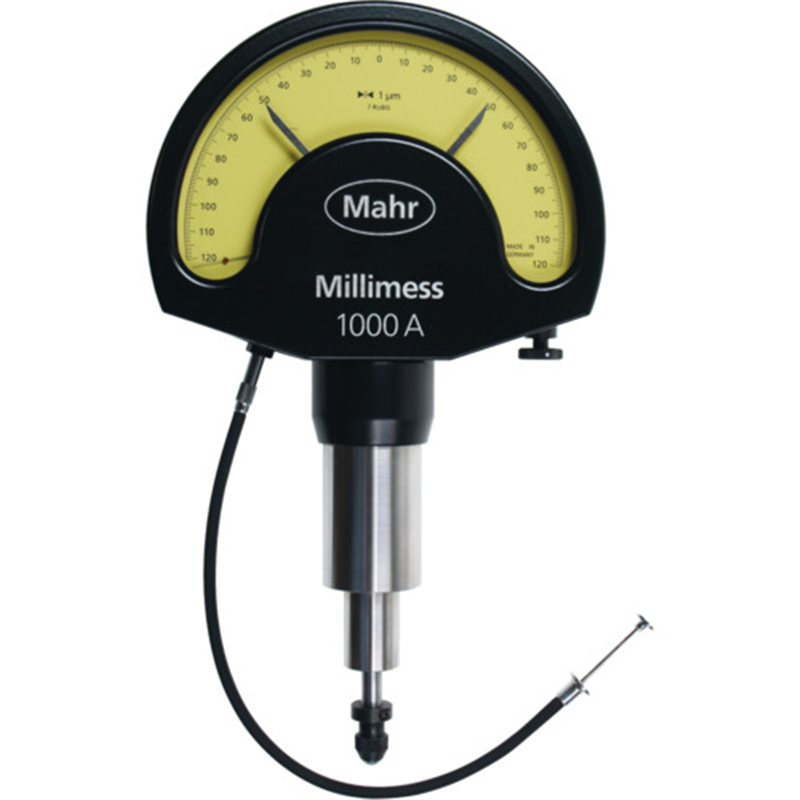

●大きくハイコントラストの文字盤です。●測定スピンドルは高精度のボールガイドに取り付けられヒステリシスを最小限にします。●測定スピンドルの役割を担う横力（側面の遊び）に反応しません。●測定スピンドルは、ケーブルレリーズのネジまたは昇降ノブのいずれかで格納することができます。●最大の感度と精度は、優れた移動性能と、精密なギヤおよびピニオンを使用してこそ確保されます。●大量のシリアルパーツの測定が必要なテスト用に。●メーカーコード：4338100●目盛仕様：100-0-100●取付軸径(mm)：28●測定力(N)：1.9±0.3●測定範囲(μm)：±120●最小表示(μm)：1●調整式許容マーカー●ロック式微調整ネジ●耐衝撃性移動●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製●ボックスタイプの保護ハウジング●不変測定力●スピンドル式●ケーブルレリーズ●ケース

商品コード：

2500200104525

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337623●測定範囲(mm)：0～100.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：1.60～3.50●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146785

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337620●測定範囲(mm)：0～12.5●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146792

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337621●測定範囲(mm)：0～25.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146808

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337622●測定範囲(mm)：0～50.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：1.25～2.70●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146815

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337130●測定範囲(mm)：0～12.5●最小表示(mm)：0.01●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146822

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337131●測定範囲(mm)：0～25.0●最小表示(mm)：0.01●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146839

●数字の高さが8.5mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●リファレンス機能によりすぐに測定が行えます。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●治具に組み込んでの使用に。●メーカーコード：4337660●測定範囲(mm)：0～12.5●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146853

●数字の高さが8.5mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●リファレンス機能によりすぐに測定が行えます。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●治具に組み込んでの使用に。●メーカーコード：4337661●測定範囲(mm)：0～25.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146860

●内径や隙間の寸法測定に便利です。●本体サイズ：148×17×1.2mm●測定範囲：1～15mm●製品質量：11g●厚さ：1.2mm●精度：±0.05mm●材質：ステンレス●硬度：Hv400以上●こちらの商品は事業者様向け商品です。

商品コード：

2500100876812

●厚さを利用して内幅の測定を行うもので、そのまま目盛によって表したゲージです。主として隙間に差し込んで測定する時に使用します。●シルバー仕上●ボールチェーン付●携帯に便利なPC 収納ケース付●細幅タイプ。隙間に差し込むだけで簡単に溝や隙間の寸法測定ができます！高さ調整の治具としても使用できます。●材質：機械構造用炭素鋼材(焼入なし)●測定範囲(mm)：0.3～3●器差：(mm)：±0.04●目量(mm)：0.05●テーパー、角度：1°54′33″●ミゾ・隙間等の測定●本体質量：18g●本体全長：127.5mm●本体全幅：6mm●書類内容：校正証明書・トレーサビリティ体系図●校正ポイントはメーカー指定の校正ポイントになります、別途校正ポイントをご指定いただく際は別途お見積となります。●こちらの商品は事業者様向け商品です。

商品コード：

2500100877628

●先端ボール径：2●全長（mm）：39●該当製品（共通製品）：PCN-1L、PCN-1LE、PCN-1LD、PCN-1LZ（A）、PCN-1LZ（B）、PCN-1LV●ネジ部：M1.7XP0.35●こちらの商品は事業者様向け商品です。

商品コード：

2500100410092

●フレキシブルシャフトタイプで自由自在に曲げてハンドルでワンタッチ固定ができます。●測定器の保持具として使用できます。●吸着力（N）：800●マグネット幅（mm）：50●マグネット奥行（mm）：60●マグネット高さ（mm）：55●主柱取付ねじ：M8×P1.25●主柱：φ16×340mm●主柱取付ねじ：M8×P1.25●測定器取付：6mm・8mm穴、アリ溝付●マグネットベースのみ：TMH80A●微調整ノブ：TMG-VK●セット内容／付属品：ゲージ軸通し穴に軸径6mm用コレット付●コード番号：369-5110●原産国：中国●こちらの商品は事業者様向け商品です。

商品コード：

2500100642103

●形状：出力スイッチ付ストレートタイプ●こちらの商品は事業者様向け商品です。

商品コード：

2500100746665

●フレキシブルシャフトなので自在に曲げて保持が可能です。●レバー操作でマグネットのON ／ OFF 脱着可能です。●ダイヤルケージ・ダイヤルインジケータ（てこ式）の測定保持具です。●吸着力：約800N●ステム取付：φ6mm・φ8mm●主柱取付ねじ：M8×P1.25●材質：フェライト磁石●ベース寸法(mm)：50×60×55●質量：1.3kg●コード番号：00012874●こちらの商品は事業者様向け商品です。

商品コード：

2500100781666

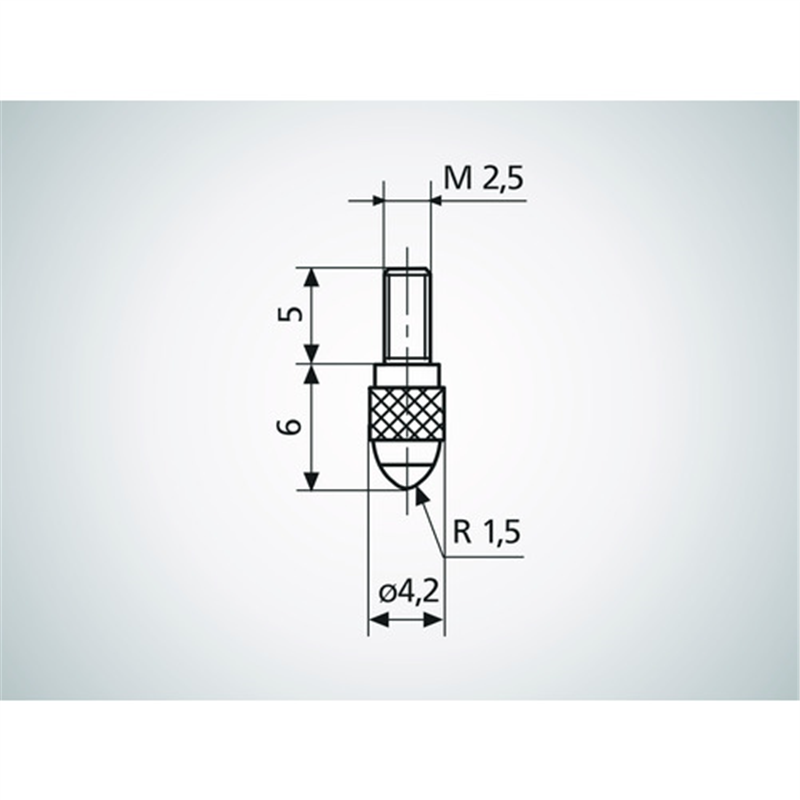

●ボール材質：プラスチック●L寸法（mm）：7.3●ねじ部寸法：M2.5（P=0.45）×5mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100872883

型番…AO-1●測定範囲…0～12mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×157×41●梱包重量128g

商品コード：

4550061202005

型番…AO-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×158×39●梱包重量130g

商品コード：

4550061202012

型番…AO-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:132×158×38●梱包重量130g

商品コード：

4550061202043

型番…BO-1●測定範囲…0～25mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×156×39●梱包重量134g

商品コード：

4550061202913

型番…BO-2●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×158×39●梱包重量136g

商品コード：

4550061202920

型番…BO-3●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×157×39●梱包重量138g

商品コード：

4550061202937

型番…AI-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×156×39●梱包重量120g

商品コード：

4550061202951

型番…AI-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×158×38●梱包重量122g

商品コード：

4550061202968

型番…AI-4●測定範囲…30～42mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量122g

商品コード：

4550061203903

型番…AI-5●測定範囲…40～52mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×158×39●梱包重量124g

商品コード：

4550061203910

型番…BI-0●測定範囲…10～34mm●最小目盛…0.02mm●測定深さ…80mm●内測用●梱包サイズ:132×159×41●梱包重量210g

商品コード：

4550061203927

型番…BI-1●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量128g

商品コード：

4550061203934

型番…BI-2●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×159×39●梱包重量130g

商品コード：

4550061203941

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-10078SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ78mm●全長…375.5mm●ステム径…φ10mm●測定子長…108mm●重量…530g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～100mm●目盛仕様…0～100●戻り誤差…15μm●測定力…4.5N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:114×403×49●梱包重量680g

商品コード：

4550061278475

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WCDI-35D●目量…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-119～127●替ワッシャー…EA725MC-71、-72●測定範囲…18～35mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…2.0mmとび9本●換えワッシャ…0.5・1mm各1枚●重量…360g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:183×393×59●梱包重量968g

商品コード：

4550061278536

型番…WCDI-50D●最小目盛…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…450g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×392×57●梱包重量1108g

商品コード：

4550061278543

型番…WCDI-100D●最小目盛…0.002mm●電源…CR2032×1個（付属）●替ロッド…EA725MC-139～150●替ワッシャー…EA725MC-71～74●測定範囲…50～100mm●広範囲精度…18μm●材質…本体：スチール●重量…475g●用途…内径測定用機器●繰返し精密度…3μm●隣接誤差…6μm●測定子の有効ストローク…1.6mm●換えロッド…5.0mmとび11本●換えワッシャ…0.5・1・2・3mm各1枚●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×395×56●梱包重量1168g

商品コード：

4550061278550

型番…WCDI-10●目量…0.01mm●替ロッド…EA725MC-101～109●測定範囲…6～10mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.7mm●換えロッド…0.5mmとび9本●重量…180g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:131×236×39●梱包重量478g

商品コード：

4550061278581

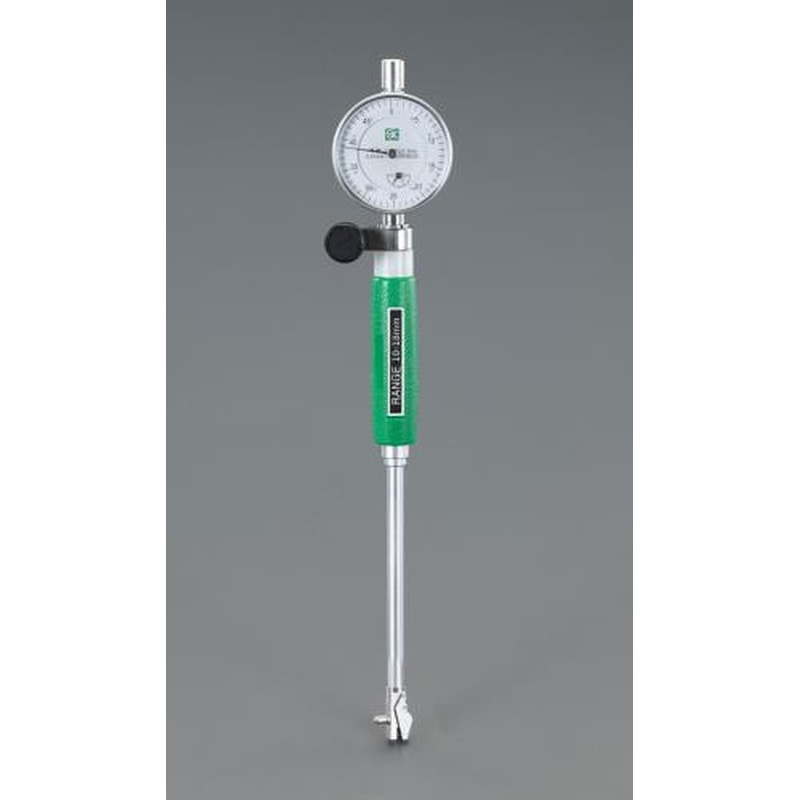

型番…WCDI-18●最小目盛…0.01mm●替ロッド…EA725MC-110～118●替ワッシャー…EA725MC-70●測定範囲…10～18mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.9mm●換えロッド…1.0mmとび9本●換えワッシャ…0.5mm1枚●重量…195g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:237×130×41●梱包重量494g

商品コード：

4550061278598

型番…WTI-8030S●用途…てこ式ダイヤルゲージ●ダイヤル径…φ30●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…70g●材質…本体：スチール測定子：鋼●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●梱包サイズ:111×68×39●梱包重量160g

商品コード：

4550061278918

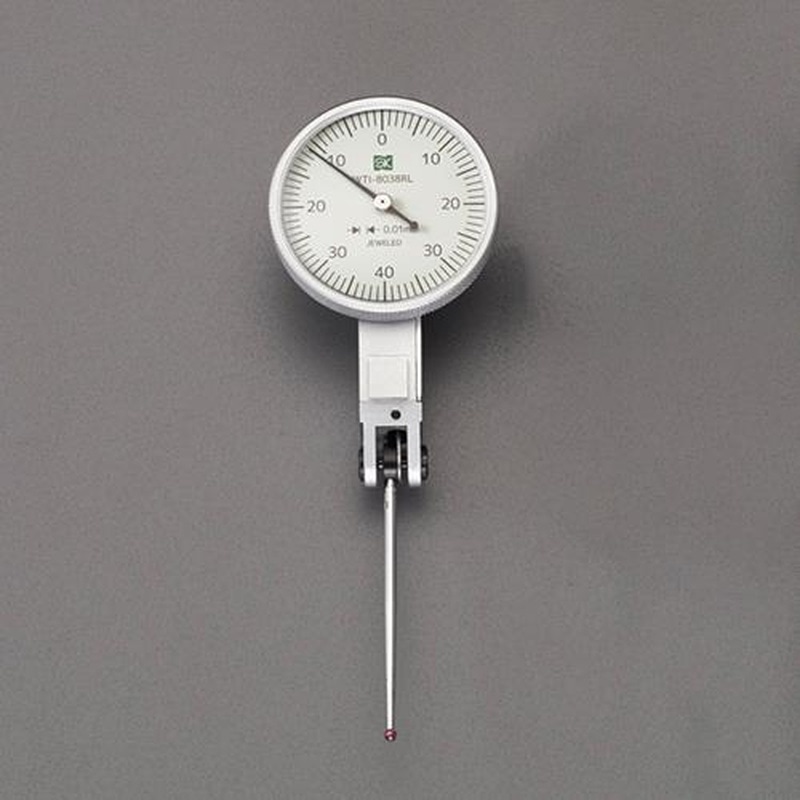

型番…WTI-8038R●用途…てこ式ダイヤルゲージ●ダイヤル径…φ37.5●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…80g●材質…本体：スチール測定子：ルビー●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●高い耐磨耗性●電気を通さない●磁気を帯びない●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●φ6、8mm用ホルダー付●梱包サイズ:110×67×38●梱包重量172g

商品コード：

4550061278925

型番…WDI-0158SP●ダイヤル径（mm）…56●全長(mm)…106.5●目量（ｍｍ）…0.001●測定範囲(mm)…0～1●目盛仕様…0～100～0●取付軸径…φ8mm●測定子の長さ…13.5mm●材質…本体:スチール測定子先端:超硬●付属品…裏ふた(平タイプ・耳金付タイプ)2種類●目量0.001mmの最も一般的なダイヤルゲージです。●リミット針を装着●軸受部に宝石軸受を使用しています。●梱包サイズ:133×79×59●梱包重量354g

商品コード：

4550061363706

型番…WTI-20S●先端材質…鋼●EA725MB-21用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736975

型番…WTI-20R●先端材質…ルビー●EA725MB-22用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736982

型番…WTI-20W●先端材質…超硬●EA725MB-23用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736999

型番…WTI-2030S●目量(mm)…0.002●測定範囲(mm)…0.2●目盛仕様…0～100～0●ダイヤル径(mm)…30●測定子長さ…12mm●材質…本体：スチール測定子：鋼●広範囲行き精度…6μm●戻り誤差…2μm●測定力…0.5N以下●隣接誤差…4μm●繰返し精度…1μm●重量…70g●全長…97mm●付属品…φ6・8mmステム(アリ溝付)、測定子交換用スパナ●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●各軸受部に宝石を組み込んでいます。●目盛板は緑色●梱包サイズ:111×66×38●梱包重量162g

商品コード：

4550061737002

型番…WTI-80S●先端材質…銅●EA725MB-1A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:46×53×3●梱包重量1g

商品コード：

4550061737026

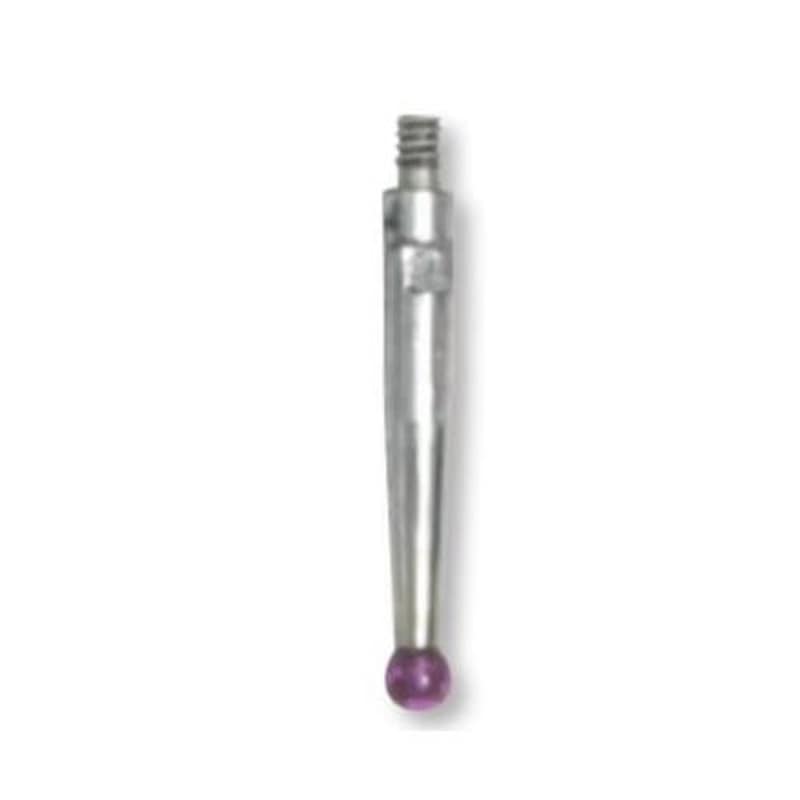

型番…WTI-80R●先端材質…ルビー●EA725MB-6A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:70×50×1●梱包重量2g

商品コード：

4550061737033

型番…WTI-80W●先端材質…超硬●EA725MB-7A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061737651
