ダイヤルゲージ

●レバー操作でマグネットのON ／ OFF 脱着可能です。●ダイヤルゲージ・ダイヤルインジケータ（てこ式）の測定保持具です。●標準型●吸着力：約800N●ステム取付：φ6mm・φ8mm●主柱取付ねじ：M8×P1.25●材質：フェライト磁石●ベース寸法(mm)：50×60×55●質量：1.5kg●コード番号：00012870

商品コード：

2500100285577

●先端ボール径：2●全長（mm）：39●該当製品（共通製品）：PCN-1L、PCN-1LE、PCN-1LD、PCN-1LZ（A）、PCN-1LZ（B）、PCN-1LV●ネジ部：M1.7XP0.35

商品コード：

2500100410092

●デジタル表示で素早く読み取れます。●測定範囲：0～10mm●最小読取値：0.01mm●指示誤差：±0.02mm●最大差込み深さ：30mm●測定子とアンビルの平行度：±8μm●測定子とアンビルの径：φ10mm●電源：酸化銀電池 SR44 1個●本体サイズ：125×100×26mm●製品質量：216g●オートパワーオフ：約5分●専用ケース付き

商品コード：

2500100691095

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4335005●目盛仕様：25-0-25●取付軸径(mm)：8●測定力(N)：1●保護等級：IP54●最小表示(μm)：0.5●測定範囲(μm)：±25●保護等級：IP54●スピンドル式

商品コード：

2500200108301

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●測定スピンドルには特許開発の特殊ベアリングを採用しています。●ショック防止機構により、測定範囲を超える場合、機構部は自動的に切り離され故障を防ぎます。●70年前に開発販売されているロングセラー製品です。●精密測定に。●精密加工品製作分野に。●精密機器製造、自動車部品製造分野に。●メーカーコード：4334000●目盛仕様：50-0-50●取付軸径(mm)：8●測定力(N)：1●測定範囲(μm)：±50●最小表示(μm)：1.0●スピンドル式

商品コード：

2500200108332

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●70年前に開発販売されているロングセラー製品です。●測定スピンドルには特許開発の特殊ベアリングを採用しています。●ショック防止機構により、測定範囲を超える場合、機構部は自動的に切り離され故障を防ぎます。●精密測定に。●精密加工品製作分野に。●精密機器製造、自動車部品製造分野に。●メーカーコード：4334005●目盛仕様：50-0-50●取付軸径(mm)：8●測定力(N)：1●最小表示(μm)：1.0●測定範囲(μm)：±50●スピンドル式

商品コード：

2500200108905

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4334001●目盛仕様：130-0-130●取付軸径(mm)：8●測定力(N)：1●最小表示(μm)：2.0●測定範囲(μm)：±130●スピンドル式

商品コード：

2500200108912

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4333000●目盛仕様：130-0-130●取付軸径(mm)：8●測定力(N)：1●測定範囲(μm)：±0.13●最小表示(μm)：5.0●スピンドル式

商品コード：

2500200108943

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4332000●目盛仕様：25-0-25●取付軸径(mm)：8●測定力(N)：1●最小表示(μm)：0.01●測定範囲(μm)：±0.25●スピンドル式

商品コード：

2500200112056

●測定範囲…4～40mm(0.15～1.5”)●最小目盛…0.01mm(0.0005”)●精度…±0.05mm●測定単位…ミリ、インチ相当●機能…ゼロリセット●使用環境温度…0～40℃●保管温度…－10～60℃（結露なきこと、電池は必ず外してください）●電源…SR44×1個(付属)●全長…235mm●重量…152g●材質…ステンレス＋ABS樹脂●ケースサイズ…275(W)×130(D)×38(H)mm●測定ゲージ（φ4mm）付●プラスチックケース付●データ出力ポート付(ケーブル別売)●3点接触で安定した測定ができます。●丸棒・パイプ用●梱包サイズ:274×36×123●梱包重量152g

商品コード：

4548745563597

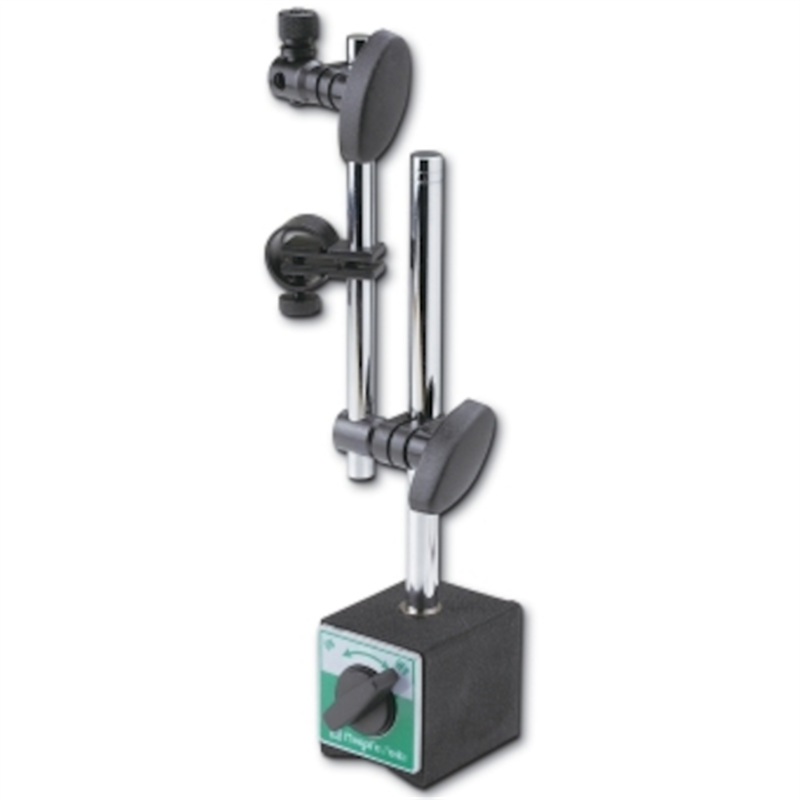

●仕様…ゲージホルダー●全高…360mm●主柱…175mm×φ12mm●副柱…165mm×φ10mm●ゲージ取付穴径…φ8mm●ベースサイズ…64×64×76(H)mm●吸着力…80kg●総重量…2120g●支柱接続ねじ…M8●微調整機構付

商品コード：

4548745914801

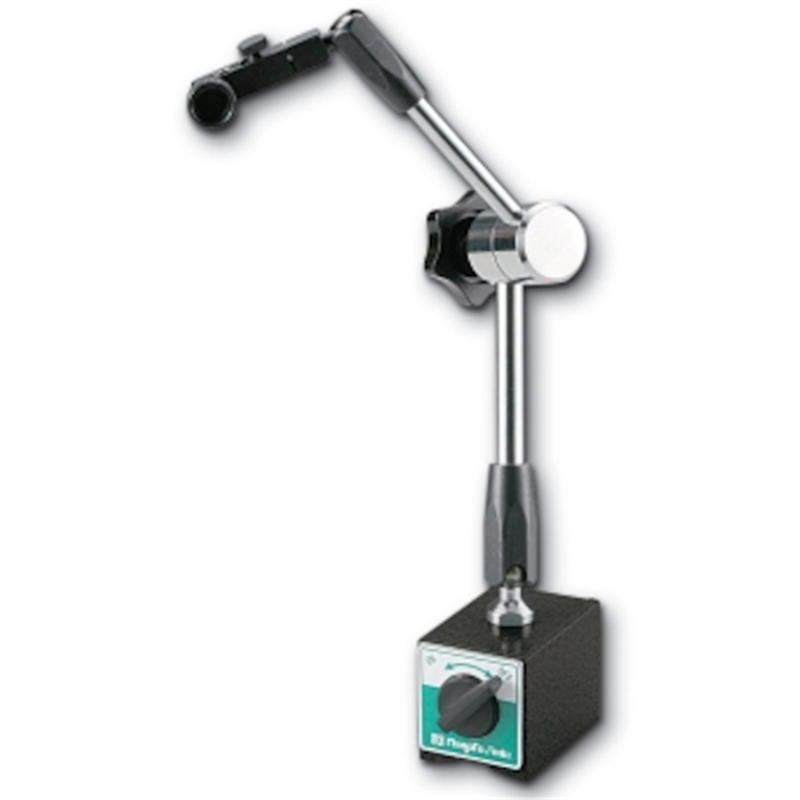

●全高…400mm●主柱…355mm×φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1280g●根元のレバーと支柱先端のねじを使ってアームの固定ができます。●フレキシブルアーム●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×290×75●梱包重量1420g

商品コード：

4548745914818

●全高…350mm(ベース高＋主柱高）●アーム長…140×115mm●アーム径…φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1250g●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×95×75●梱包重量1340g

商品コード：

4548745915761

型番…MB-7●ホルダーアーム長…64×55mm●ゲージ取付ねじ…φ6mm・φ8mm、アリ溝付●支柱接続ねじ…M5×0.8●吸着力…250N●ベースサイズ…30×35×35mm●1つのノブで全てのロックが可能●梱包サイズ:61×150×47●梱包重量474g

商品コード：

4550061192030

型番…GC-200C●全高…350mm●ゲージ取付穴径…8mm●材質…ベース：花崗岩●花崗岩を使用している為、経年劣化がほとんど無く錆びにくい●木製ケース付●ベースサイズ…200×150mm●測定高…250mm●アーム長…68mm●重量…6.85kg●梱包サイズ:236×339×70●梱包重量7720g

商品コード：

4550061192054

型番…SC-80C●全高…215mm●ゲージ取付穴径…8mm●材質…テーブル：銅、ベース：鋳鉄●焼入鋼測定台にはリンギング防止の為の溝加工を施しています。●テーブルサイズ…80×80mm●測定高…150mm●アーム長…64mm●重量…3.16kg●梱包サイズ:147×186×262●梱包重量2340g

商品コード：

4550061192061

型番…ALC-55●規格…55.0mm●適用品番…(旧)EA725MC-36、(旧)EA725MC-20B●梱包サイズ:75×122×14●梱包重量48g

商品コード：

4550061193785

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-8058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…307mm●ステム径…φ8mm●測定子長…88mm●重量…290g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～80mm●目盛仕様…0～100●戻り誤差…11μm●測定力…4.0N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●取付軸径…φ8●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:112×404×48●梱包重量466g

商品コード：

4550061278468

型番…WDI-10078SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ78mm●全長…375.5mm●ステム径…φ10mm●測定子長…108mm●重量…530g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～100mm●目盛仕様…0～100●戻り誤差…15μm●測定力…4.5N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:114×403×49●梱包重量680g

商品コード：

4550061278475

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WCDI-35D●目量…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-119～127●替ワッシャー…EA725MC-71、-72●測定範囲…18～35mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…2.0mmとび9本●換えワッシャ…0.5・1mm各1枚●重量…360g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:183×393×59●梱包重量968g

商品コード：

4550061278536

型番…WCDI-50D●最小目盛…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…450g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×392×57●梱包重量1108g

商品コード：

4550061278543

型番…WCDI-100D●最小目盛…0.002mm●電源…CR2032×1個（付属）●替ロッド…EA725MC-139～150●替ワッシャー…EA725MC-71～74●測定範囲…50～100mm●広範囲精度…18μm●材質…本体：スチール●重量…475g●用途…内径測定用機器●繰返し精密度…3μm●隣接誤差…6μm●測定子の有効ストローク…1.6mm●換えロッド…5.0mmとび11本●換えワッシャ…0.5・1・2・3mm各1枚●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×395×56●梱包重量1168g

商品コード：

4550061278550

型番…WCDI-10●目量…0.01mm●替ロッド…EA725MC-101～109●測定範囲…6～10mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.7mm●換えロッド…0.5mmとび9本●重量…180g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:131×236×39●梱包重量478g

商品コード：

4550061278581

型番…WCDI-18●最小目盛…0.01mm●替ロッド…EA725MC-110～118●替ワッシャー…EA725MC-70●測定範囲…10～18mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.9mm●換えロッド…1.0mmとび9本●換えワッシャ…0.5mm1枚●重量…195g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:237×130×41●梱包重量494g

商品コード：

4550061278598

型番…WCDI-50●最小目盛…0.01mm●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…440g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:153×395×50●梱包重量996g

商品コード：

4550061278611

型番…WGC-150●ベースサイズ…150×100mm●測定高…150mm●アーム長…62.5mm●重量…3kg●全高…220mm●ゲージ取付穴径…φ8mm●材質…ベース：花崗岩主柱：炭素鋼ヘッド：アルミ●ヘッド上下有効ストローク…0～135mm●ベース平面度…2μm●微動送り上下ストローク…1mm以上●主柱長さ…180mm●主柱直径…25mm●花崗岩を使用している為、経年劣化がほとんど無く錆びにくい●アルミケース付●梱包サイズ:229×309×91●梱包重量3736g

商品コード：

4550061458303

型番…WTI-20S●先端材質…鋼●EA725MB-21用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736975

型番…WTI-20R●先端材質…ルビー●EA725MB-22用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736982

型番…WTI-20W●先端材質…超硬●EA725MB-23用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061736999

型番…WTI-2030S●目量(mm)…0.002●測定範囲(mm)…0.2●目盛仕様…0～100～0●ダイヤル径(mm)…30●測定子長さ…12mm●材質…本体：スチール測定子：鋼●広範囲行き精度…6μm●戻り誤差…2μm●測定力…0.5N以下●隣接誤差…4μm●繰返し精度…1μm●重量…70g●全長…97mm●付属品…φ6・8mmステム(アリ溝付)、測定子交換用スパナ●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●各軸受部に宝石を組み込んでいます。●目盛板は緑色●梱包サイズ:111×66×38●梱包重量162g

商品コード：

4550061737002

型番…WTI-80S●先端材質…銅●EA725MB-1A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:46×53×3●梱包重量1g

商品コード：

4550061737026

型番…WTI-80R●先端材質…ルビー●EA725MB-6A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:70×50×1●梱包重量2g

商品コード：

4550061737033

型番…WTI-80W●先端材質…超硬●EA725MB-7A用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061737651

型番…WTI-80RL●測定子材質…ルビー●EA725MB-11用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061737668

型番…WTI-80WL●測定子材質…超硬●EA725MB-12用●測定子を交換された後は、基準器等で校正が必要となります。●梱包サイズ:71×50×1●梱包重量2g

商品コード：

4550061737675

型番…MB-B●全高…231mm●支柱長…165mm●ゲージ取付穴径…φ6.5mm・φ8.1mm●吸着力…800N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●ベースねじサイズ…M8×1.25、深さ7mm●重量…1.5kg●普及、標準型●梱包サイズ:110×215×80●梱包重量1400g

商品コード：

4518340470910

●狭い場所、機械に直接取り付けができ便利です。●アルニコ磁石使用で高温に強く、機械的強度に優れています。●ダイヤルインジケータの保持具として。●吸着力(N)：80●マグネット幅(mm)：25●マグネット奥行(mm)：25●マグネット高さ(mm)：30●アーム長さ(mm)：55●アーム取付ねじ：M5×0.8●測定器取付穴：6mm●外形寸法(mm)：25●使用推奨周波数(Hz)：3.75kg時40～/8.00kg時25～●適正荷重(kg)：3.75～8.00●測定器取付：6mm穴

商品コード：

2500201116565

●外径測定に便利です。●外径測定用。●メーカーコード：151571●測定範囲(mm)：0～25●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：85●測定子先端：1.6mmボール●最大測定寸法(mm)：25●本体材質：スチール

商品コード：

2500201237574

●外径測定に便利です。●外径測定用。●メーカーコード：151572●測定範囲(mm)：10～35●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：86●測定子先端：1.6mmボール●最大測定寸法(mm)：35●本体材質：スチール

商品コード：

2500201237659

●外径測定に便利です。●外径測定用。●メーカーコード：151573●測定範囲(mm)：20～45●器差(mm)：±0.075●最小表示(mm)：0.025●測定深さ(mm)：89●測定子先端：1.6mmボール●最大測定寸法(mm)：45●本体材質：スチール

商品コード：

2500201237741

●測定寸法に応じて付属の替測定子を交換することで、設定した寸法の±1mm(指示範囲2mm)内での比較測定が行えます。●替測定子の改良でOリングの溝径の測定に便利です。●金型試作品の内径測定ができます。●円筒状測定物の内径や奥部の溝径などの比較測定に。●測定範囲(mm)：20～35●器差(mm)：±0.02●最小表示(mm)：0.01●測定深さ(mm)：70●指示誤差：±20μm●替測定子数(本)：7●指示範囲：2mm

商品コード：

2500201935609

●測定寸法に応じて付属の替測定子を交換することで、設定した寸法の±1mm(指示範囲2mm)内での比較測定が行えます。●替測定子の改良でOリングの溝径の測定に便利です。●金型試作品の内径測定ができます。●円筒状測定物の内径や奥部の溝径などの比較測定に。●測定範囲(mm)：30～62●器差(mm)：±0.02●最小表示(mm)：0.01●測定深さ(mm)：75●指示誤差：±20μm●替測定子数(本)：5●指示範囲：2mm

商品コード：

2500201935616

●測定寸法に応じて付属の替測定子を交換することで、設定した寸法の±1mm(指示範囲2mm)内での比較測定が行えます。●替測定子の改良でOリングの溝径の測定に便利です。●金型試作品の内径測定ができます。●円筒状測定物の内径や奥部の溝径などの比較測定に。●測定範囲(mm)：55～153●器差(mm)：±0.02●最小表示(mm)：0.01●測定深さ(mm)：90●指示誤差：±20μm●替測定子数(本)：6●指示範囲：2mm

商品コード：

2500201935623

●自由度の高いマグネット固定ベースです。●強力マグネットで磁性のある面に簡単に固定でき、スイッチ1つで簡単に脱着できます。●金属プレートが付属しているため、磁性がない面にも自立します。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●主柱寸法(mm)：12×180●支柱寸法(mm)：10×212(長軸取付け時：347)●カメラ取付ねじ：1/4インチ×20山(JISB7103)●主柱：φ12×180mm●支柱：φ10×212mm(長軸取付け時：347mm)●ベースプレート●長軸(300mm)

商品コード：

2500202079524

●レベルインジケーター(フロート式センサー仕様)
