ダイヤルゲージ

●ワンタッチ手元微動送り機構がマグネットのすぐ上に付いているため、アームに触れずにゲージの0点合わせが瞬時にできます。●アーム関節式ホルダにより中央部のノブを締め付けることで3点の関節が強靭にロックされます。●テストインジケータ・ダイヤルゲージの保持器具。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●アーム取付ねじ：M8×P1.25●測定器取付穴：8mm●測定器取付：8mm穴、アリ溝・アダプター(6×8mm)付●アーム：アルミ

商品コード：

2500201466608

サイズ：

●マグネット幅：５０ｍｍ●マグネット奥行：６０ｍｍ●マグネット高さ：５５ｍｍ

●中央部のノブを締め付けることで3点の関節が強靱にロックされます。●先端微調整機構によって0点合わせが容易にできます。●φ6、8、3/8”、アリ溝付回転クランプです。●先端微調整機構付です。●テストインジケータ、ダイヤルゲージの取り付け、ゲージ針の0点合わせが容易にできます。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●アーム取付ねじ：M8×1.25●測定器取付穴：6mm・8mm・3/8●フレーム：アルミ●測定器取付：6mm・8mm・3/8インチ穴、アリ溝付●アーム：アルミ

商品コード：

2500201466677

サイズ：

●マグネット幅：５０ｍｍ●マグネット奥行：６０ｍｍ●マグネット高さ：５５ｍｍ

●中央部のノブを締め付けることで3点の関節が強靱にロックされます。●微調整ねじがマグネットのすぐ上とアーム先端に付いているので任意の2方向にそれぞれ微調整できます。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●アーム長さ(mm)：110×101×71●アーム取付ねじ：M8×1.25●測定器取付穴：6mm・8mm・3/8●測定器取付：6mm・8mm・3/8インチ穴、アリ溝付●アーム：アルミ

商品コード：

2500201466684

サイズ：

●マグネット幅：５０ｍｍ●マグネット奥行：６０ｍｍ●マグネット高さ：５５ｍｍ

型番…BO-2●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×158×39●梱包重量136g

商品コード：

4550061202920

型番…BO-3●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×157×39●梱包重量138g

商品コード：

4550061202937

型番…AI-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×156×39●梱包重量120g

商品コード：

4550061202951

型番…AI-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×158×38●梱包重量122g

商品コード：

4550061202968

型番…AI-4●測定範囲…30～42mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量122g

商品コード：

4550061203903

型番…BI-0●測定範囲…10～34mm●最小目盛…0.02mm●測定深さ…80mm●内測用●梱包サイズ:132×159×41●梱包重量210g

商品コード：

4550061203927

型番…BI-1●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量128g

商品コード：

4550061203934

型番…BI-2●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×159×39●梱包重量130g

商品コード：

4550061203941

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WTI-8030S●用途…てこ式ダイヤルゲージ●ダイヤル径…φ30●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…70g●材質…本体：スチール測定子：鋼●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●梱包サイズ:111×68×39●梱包重量160g

商品コード：

4550061278918

型番…WGC-150●ベースサイズ…150×100mm●測定高…150mm●アーム長…62.5mm●重量…3kg●全高…220mm●ゲージ取付穴径…φ8mm●材質…ベース：花崗岩主柱：炭素鋼ヘッド：アルミ●ヘッド上下有効ストローク…0～135mm●ベース平面度…2μm●微動送り上下ストローク…1mm以上●主柱長さ…180mm●主柱直径…25mm●花崗岩を使用している為、経年劣化がほとんど無く錆びにくい●アルミケース付●梱包サイズ:229×309×91●梱包重量3736g

商品コード：

4550061458303

型番…WTI-8038RL●目量(mm)…0.01●測定範囲(mm)…0.8●目盛仕様…0～40～0●ダイヤル径（mm）…φ37.5●材質…本体：スチール測定子：ルビー●付属品…φ6mmステム(アリ溝付)φ8mmステム(アリ溝付)測定子交換用スパナ●測定子長さ…42mm●ロング測定子タイプのてこ式ダイヤルインディケータです。●通常のダイヤルインディケータでも測れない深い場所の測定が行えます。●各軸受部に宝石を組み込んでいます。●目盛板は緑色●高い耐磨耗性●電気を通さない●磁気を帯びない●梱包サイズ:224×80×37●梱包重量194g

商品コード：

4550061539767

型番…WTI-8038WL●目量(mm)…0.01●測定範囲(mm)…0.8●目盛仕様…0～40～0●ダイヤル径（mm）…φ37.5●材質…本体：スチール測定子：超硬●付属品…φ6mmステム(アリ溝付)φ8mmステム(アリ溝付)測定子交換用スパナ●測定子長さ…42mm●ロング測定子タイプのてこ式ダイヤルインディケータです。●通常のダイヤルインディケータでも測れない深い場所の測定が行えます。●各軸受部に宝石を組み込んでいます。●目盛板は緑色●高い耐摩耗性●電気を通さない●磁気を帯びない●梱包サイズ:213×83×37●梱包重量198g

商品コード：

4550061539774

型番…73253●測定範囲…150mm●サイズ(W×D×H)mm…165×20×12●材質…炭素鋼●重量…51g●パイプや穴の径など、内寸測定に便利です。●梱包サイズ:51×210×13●梱包重量60g

商品コード：

4550061839270

型番…73261●測定範囲…200mm●サイズ(W×D×H)mm…210×18×12●材質…炭素鋼●重量…60g●パイプや穴の径など、内寸測定に便利です。●梱包サイズ:61×255×13●梱包重量72g

商品コード：

4550061839287

型番…DG1030●マグネットサイズ…50×60×55mm●ホルダーアーム長…110×102mm●ゲージ取付穴径…8mm●微調整機構付●吸着力…784N●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340741010

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●テーブルサイズ(mm)…215×180●測定高(mm)…200●アーム長(mm)…180●重量(kg)…24●全高…330mm●梱包サイズ:295×325×310●梱包重量14360g

商品コード：

4518340803312

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●微細平行調整付●測定高…200mm●テーブルサイズ(mm)…180×105●アーム長(mm)…120●重量(kg)…18●全高…330mm●梱包サイズ:220×335×300●梱包重量10820g

商品コード：

4518340803343

型番…NF1400●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●総重量…660g●アームに触れずにゲージ針を微動(一方向)できます。●ゲージ取付穴径…6・8mm●梱包サイズ:100×150×38●梱包重量560g

商品コード：

4518340806658

型番…NF1201●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ゲージ取付穴径…6・8mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●アームに触れずにゲージ針を全方向微動できます。●総重量…660g●梱包サイズ:100×150×38●梱包重量620g

商品コード：

4518340806665

型番…MB1035●ポスト全高…340mm●支柱…176mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●支柱接続ねじ…M8●ゲージ取付穴径…6・8mm●梱包サイズ:70×285×90●梱包重量1400g

商品コード：

4518340806672

型番…MB1030●ポスト全高…235mm●支柱…180mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●ゲージ取付穴径…6・8mm●アームに触れずにケージ針を微動(一方向)できます。●アームサイズ…155mm●ゲージの取付可能●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340806696

型番…DG1250●材質…クランプ部：スチールアーム部：アルミ●ポスト全高…110＋102mm●クランプ口金の最大開き…75mm●重量…780g●ダイヤルゲージ軸径φ8mm用●梱包サイズ:140×325×70●梱包重量880g

商品コード：

4518340806801

型番…CMB-B●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.3kg●主柱径…φ12mm●支柱径…φ10mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1300g

商品コード：

4518340942684

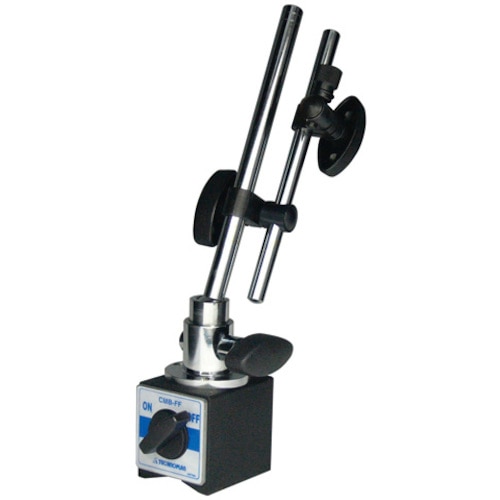

型番…CMB-FF●全高…275mm●支柱サイズ…φ10×165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱360°ターニング、75°まで傾斜ロック可●梱包サイズ:280×85×75●梱包重量1500g

商品コード：

4518340942691

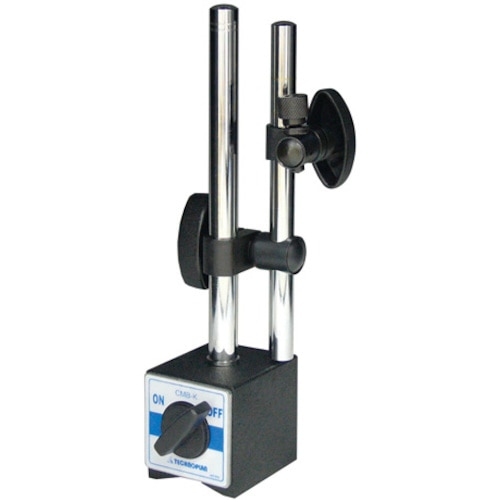

型番…CMB-K●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱径…φ14mm●支柱径…φ12mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1500g

商品コード：

4518340942721

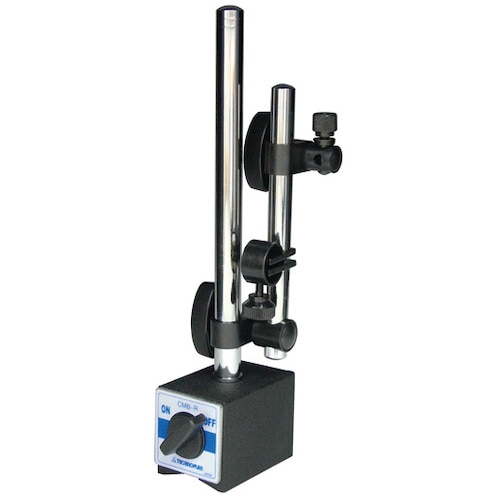

型番…CMB-R●全高…280mm●支柱サイズ…φ14×165mm●ゲージ取付穴径…6.5・8.5mm●吸着力…980N(100kgf)●ベースサイズ…50(W)×73(L)×55(H)mm●重量…2.0kg●微動調整付●梱包サイズ:280×100×70●梱包重量2000g

商品コード：

4518340942738

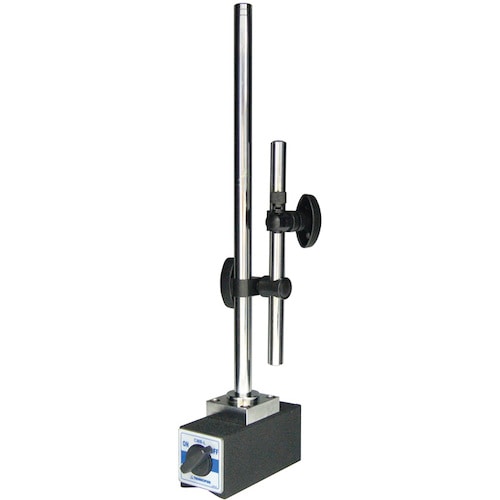

型番…CMB-L●全高…420mm●支柱サイズ…φ14×200mm●ゲージ取付穴径…6.5・8.5mm●吸着力…1274N(130kgf)●ベースサイズ…50(W)×117(L)×75(H)mm●重量…3.0kg●梱包サイズ:435×145×60●梱包重量3000g

商品コード：

4518340942752

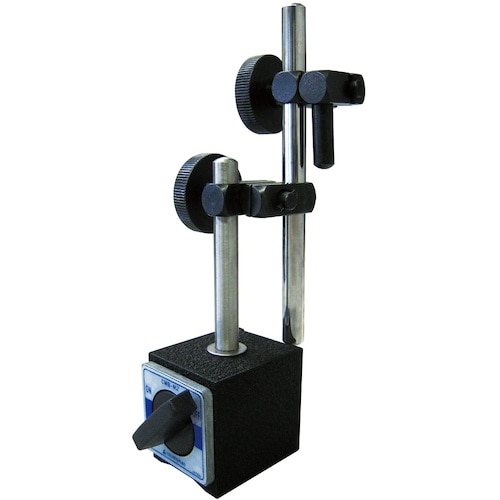

型番…CMB-M2●ゲージ取付穴径…6mm●吸着力…294N(30kgf)●重量…0.4kg●ベースサイズ…30(W)×35(L)×35(H)mm●全高…90mm●梱包サイズ:175×75×60●梱包重量450g

商品コード：

4518340942783

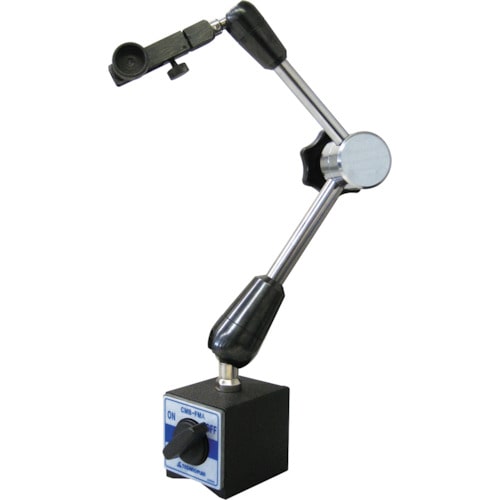

型番…CMB-FMA●全高…396mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…2.0kg●メカロック式機構●微動調整付●梱包サイズ:265×95×65●梱包重量2000g

商品コード：

4518340942790

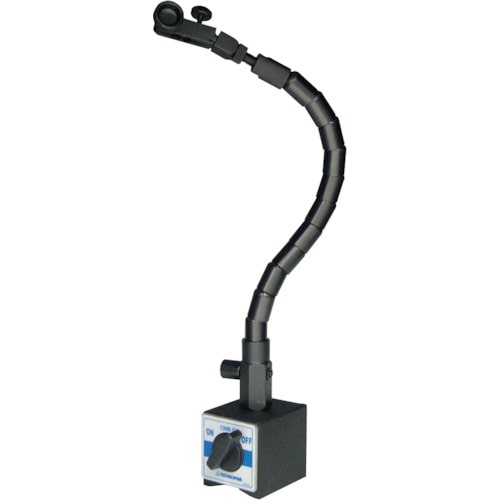

型番…CMB-FX●全高…405mm●フレキサイズ…φ16×300mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.3kg●フレキシブル式機構●微動調整付●梱包サイズ:245×90×60●梱包重量1300g

商品コード：

4518340942806

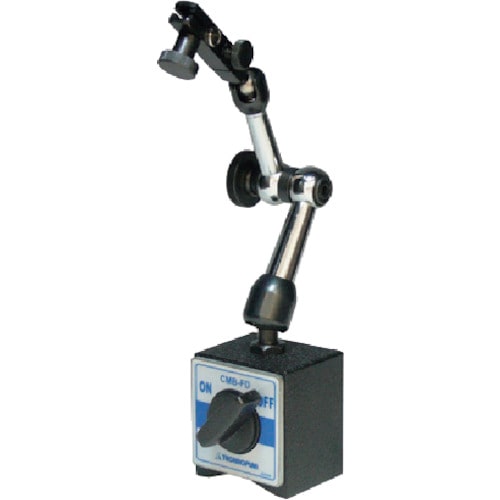

型番…CMB-FD●全高…236mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…392N(40kgf)●ベースサイズ…50(W)×40(L)×55(H)mm●重量…0.9kg●メカロック式機構●微動調整付●梱包サイズ:150×65×80●梱包重量900g

商品コード：

4518340942813

型番…CMB-FP●全高…211mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M5×0.8mm●吸着力…167N(17kgf)●ベースサイズ…30(W)×30(L)×30(H)mm●重量…0.4kg●メカロック式機構●微動調整付●梱包サイズ:150×65×80●梱包重量400g

商品コード：

4518340942820

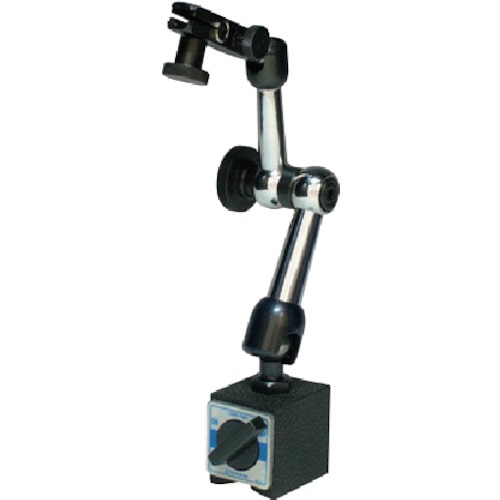

型番…CMB-FMV●全高…214mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M5×0.8mm●吸着力…294N(30kgf)●ベースサイズ…30(W)×35(L)×35(H)mm●重量…0.45kg●メカロック式機構●微動調整付●梱包サイズ:140×70×60●梱包重量450g

商品コード：

4518340942837

型番…CMB-FSP●全高…80mm●ゲージ取付部…穴径：φ8・φ6mm、アリ溝：5.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…196N(20kgf)●ベースサイズ…φ30×25(H)mm●重量…0.18kg●メカロック式機構●梱包サイズ:40×40×90●梱包重量180g

商品コード：

4518340942899

●測定範囲…4～40mm(0.15～1.5”)●最小目盛…0.01mm(0.0005”)●精度…±0.05mm●測定単位…ミリ、インチ相当●機能…ゼロリセット●使用環境温度…0～40℃●保管温度…－10～60℃（結露なきこと、電池は必ず外してください）●電源…SR44×1個(付属)●全長…235mm●重量…152g●材質…ステンレス＋ABS樹脂●ケースサイズ…275(W)×130(D)×38(H)mm●測定ゲージ（φ4mm）付●プラスチックケース付●データ出力ポート付(ケーブル別売)●3点接触で安定した測定ができます。●丸棒・パイプ用●梱包サイズ:274×36×123●梱包重量152g

商品コード：

4548745563597

●テストインジケータ

商品コード：

2500202372489

●スピンドルから吊り下げて芯出しに使用します。●アーム表面はクロムを使用しないブラックフィニッシュ仕上げです。●ダイヤルゲージの保持に。●アーム長さ(mm)：56×51×21.5●全長(mm)：128.5●微調整機構：無●φ8×40mmステム付

商品コード：

2500202372601

サイズ：

●アーム長さ：５６×５１×２１．５ｍｍ●全長：１２８．５ｍｍ

●スピンドルから吊り下げて芯出しに使用します。●アーム表面はクロムを使用しないブラックフィニッシュ仕上げです。●ダイヤルゲージの保持に。●アーム長さ(mm)：56×51×71.0●全長(mm)：178.0●微調整機構：有●φ8×40mmステム付

商品コード：

2500202372656

サイズ：

●アーム長さ：５６×５１×７１．０ｍｍ●全長：１７８．０ｍｍ

●ワンタッチ手元微動送り機構がマグネットのすぐ上に付いているためアームに触れずにゲージの0点合わせが瞬時にできます。●アーム関節式ホルダにより中央部のノブを締め付けることで3点の関節が強靭にロックされます。●テストインジケータ・ダイヤルゲージの保持器具。●吸着力(N)：320●マグネット幅(mm)：30●マグネット奥行(mm)：40●マグネット高さ(mm)：35●アーム取付ねじ：M5×0.8●測定器取付穴：8mm●測定器取付：8mm穴、アリ溝・アダプター(6×8mm)付●アーム：スチール

商品コード：

2500202372823

サイズ：

●マグネット幅：３０ｍｍ●マグネット奥行：４０ｍｍ●マグネット高さ：３５ｍｍ

●先端微調整機構によって0点合わせが容易にできます。●中央部のノブを締め付けることで3点の関節が強靱にロックされます。●テストインジケータ、ダイヤルゲージの取り付け、ゲージ針の0点合わせが容易にできます。●吸着力(N)：320●マグネット幅(mm)：30●マグネット奥行(mm)：40●マグネット高さ(mm)：35●アーム取付ねじ：M5×0.8●測定器取付穴：6mm・8mm・3/8●フレーム：スチール●測定器取付：6mm・8mm・3/8インチ穴、アリ溝付●アーム：スチール

商品コード：

2500202373820

サイズ：

●マグネット幅：３０ｍｍ●マグネット奥行：４０ｍｍ●マグネット高さ：３５ｍｍ

●湾曲型のワーク測定が可能です。●測定面の平面度は0.01ｍｍです。●測定面は精密な研削仕上げです。●比較測定検査に。●ワークの比較測定など。●メーカーコード：PH2●幅(mm)：230●奥行(mm)：190●高さ(mm)：50●主柱(mm)：φ27.8×220●使用面(mm)：220×180●ダイヤルゲージ固定は裏蓋耳金具を使用●ＦＣ250●ＳＳ400●ダイヤルゲージは付属していません。

商品コード：

2500202546569

サイズ：

●幅：２３０ｍｍ●奥行：１９０ｍｍ●高さ：５０ｍｍ●主柱：φ２７．８×２２０ｍｍ

●手元微動送り機構でゲージの0点合わせがすぐにできます。●3点締め特殊クランプで副柱を強力にロックする支柱タイプのホルダです。●アーム先端の回転クランプには、6、8mm、3/8インチ穴とアリ溝が付いています。また耳付のダイヤルゲージの取り付けも容易です。●テストインジケータ・ダイヤルゲージの保持器具。●吸着力(N)：800●マグネット幅(mm)：50●マグネット奥行(mm)：60●マグネット高さ(mm)：55●主柱取付ねじ：M8×P1.25●主柱(mm)：φ14×203●支柱(mm)：φ12×185●測定器取付：6mm・8mm・3/8インチ穴、アリ溝付、耳付

商品コード：

2500202546705

サイズ：

●マグネット幅：５０ｍｍ●マグネット奥行：６０ｍｍ●マグネット高さ：５５ｍｍ
