ダイヤルゲージ

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-8058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…307mm●ステム径…φ8mm●測定子長…88mm●重量…290g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～80mm●目盛仕様…0～100●戻り誤差…11μm●測定力…4.0N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●取付軸径…φ8●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:112×404×48●梱包重量466g

商品コード：

4550061278468

型番…WDI-10078SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ78mm●全長…375.5mm●ステム径…φ10mm●測定子長…108mm●重量…530g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～100mm●目盛仕様…0～100●戻り誤差…15μm●測定力…4.5N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:114×403×49●梱包重量680g

商品コード：

4550061278475

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499

型番…WCDI-35D●目量…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-119～127●替ワッシャー…EA725MC-71、-72●測定範囲…18～35mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…2.0mmとび9本●換えワッシャ…0.5・1mm各1枚●重量…360g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:183×393×59●梱包重量968g

商品コード：

4550061278536

型番…WCDI-50D●最小目盛…0.002mm●電源…CR2032×1個(付属)●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…450g●材質…本体：スチール●用途…内径測定用機器●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×392×57●梱包重量1108g

商品コード：

4550061278543

型番…WCDI-100D●最小目盛…0.002mm●電源…CR2032×1個（付属）●替ロッド…EA725MC-139～150●替ワッシャー…EA725MC-71～74●測定範囲…50～100mm●広範囲精度…18μm●材質…本体：スチール●重量…475g●用途…内径測定用機器●繰返し精密度…3μm●隣接誤差…6μm●測定子の有効ストローク…1.6mm●換えロッド…5.0mmとび11本●換えワッシャ…0.5・1・2・3mm各1枚●デジタルインジケータ付属●デジタル表示で見やすい●梱包サイズ:182×395×56●梱包重量1168g

商品コード：

4550061278550

型番…WCDI-10●目量…0.01mm●替ロッド…EA725MC-101～109●測定範囲…6～10mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.7mm●換えロッド…0.5mmとび9本●重量…180g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:131×236×39●梱包重量478g

商品コード：

4550061278581

型番…WCDI-18●最小目盛…0.01mm●替ロッド…EA725MC-110～118●替ワッシャー…EA725MC-70●測定範囲…10～18mm●広範囲精度…12μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…0.9mm●換えロッド…1.0mmとび9本●換えワッシャ…0.5mm1枚●重量…195g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:237×130×41●梱包重量494g

商品コード：

4550061278598

型番…WCDI-50●最小目盛…0.01mm●替ロッド…EA725MC-135～138●替ワッシャー…EA725MC-71～74●測定範囲…35～50mm●広範囲精度…15μm●隣接誤差…5μm●繰返し精密度…3μm●測定子の有効ストローク…1.2mm●換えロッド…5.0mmとび4本●換えワッシャ…0.5・1・2・3mm各1枚●重量…440g●材質…本体：スチール●用途…内径測定用機器●ダイヤルゲージ付属●梱包サイズ:153×395×50●梱包重量996g

商品コード：

4550061278611

型番…WTI-8030S●用途…てこ式ダイヤルゲージ●ダイヤル径…φ30●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…70g●材質…本体：スチール測定子：鋼●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●梱包サイズ:111×68×39●梱包重量160g

商品コード：

4550061278918

型番…WTI-8038R●用途…てこ式ダイヤルゲージ●ダイヤル径…φ37.5●全長…93mm●ステム径…φ6、8mm●測定子長…12.5mm●重量…80g●材質…本体：スチール測定子：ルビー●目量…0.01mm●測定範囲…0～0.8mm●目盛仕様…0－40－0●広範囲行き精度…13μm●戻り誤差…3μm●測定力…0.5N以下●隣接誤差…10μm●繰返し精度…3μm●高い耐磨耗性●電気を通さない●磁気を帯びない●ダイヤルゲージでは測れない狭い場所や、深い場所の測定が簡単に行えます。●目盛板は緑色●φ6、8mm用ホルダー付●梱包サイズ:110×67×38●梱包重量172g

商品コード：

4550061278925

型番…WDI-0158SP●ダイヤル径（mm）…56●全長(mm)…106.5●目量（ｍｍ）…0.001●測定範囲(mm)…0～1●目盛仕様…0～100～0●取付軸径…φ8mm●測定子の長さ…13.5mm●材質…本体:スチール測定子先端:超硬●付属品…裏ふた(平タイプ・耳金付タイプ)2種類●目量0.001mmの最も一般的なダイヤルゲージです。●リミット針を装着●軸受部に宝石軸受を使用しています。●梱包サイズ:133×79×59●梱包重量354g

商品コード：

4550061363706

型番…WDI-10KD●ダイヤル径…58mm●全長…112mm●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0～100●取付軸径…φ8mm●測定子の長さ…21mm●サイズ(mm)…A:43.5、B:68.5、C:58、D:16.5、E:19、F:18.5、G:21、H:53.5、I:8●材質…本体：スチール測定子先端：鋼●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●用途…平面の凹凸、工作物の取り付けの良否、軸の振れ、直角度などの変位測定に。●付属品…裏ふた（平タイプ・耳金付タイプ）2種類●リミット針を装着●最小単位の目盛が見やすい、階段状目盛●軸受部に宝石軸受を使用しています。●梱包サイズ:77×134×58●梱包重量336g

商品コード：

4550061429808

●仕様…ゲージホルダー●全高…230mm(ベース高+全長)●主柱…175mm×φ12mm●副柱…165mm×φ10mm●アーム長…165mm●アーム径…φ10mm●ゲージ取付穴径…φ4.5、φ8.0mm●ベースサイズ…65×50×55(H)mm●吸着力…80kg●重量…1494g●支柱接続ねじ径…M8●微調整機構付●梱包サイズ:102×301×75●梱包重量1516g

商品コード：

4550061752685

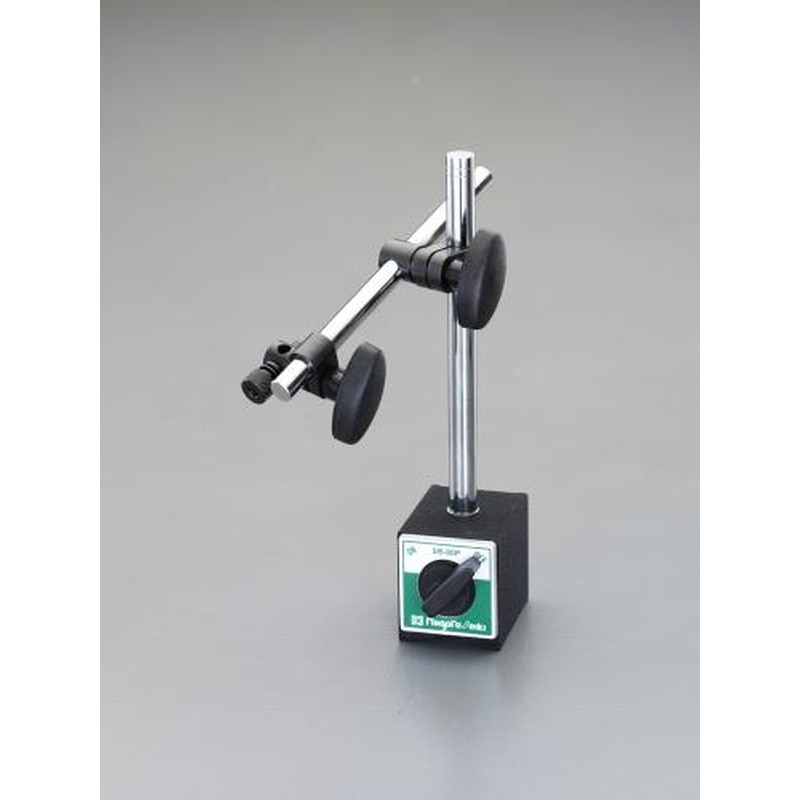

●全高…227mm(ベース高+全長)●アーム長…165mm●アーム径…φ10mm●ゲージ取付穴径…φ4.5、φ8.0mm●支柱接続ねじ…M8●ベースサイズ…48×40×52(H)mm●吸着力…30kg●重量…945g●仕様…マグネットベースゲージホルダー●梱包サイズ:102×300×76●梱包重量1030g

商品コード：

4550061752692

●全高…230mm(ベース高+全長)●アーム長…165mm●アーム径…φ10mm●ゲージ取付穴径…φ4.5、φ8.0mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●重量…1495g●仕様…マグネットベースゲージホルダー●梱包サイズ:101×298×76●梱包重量1478g

商品コード：

4550061752708

●全高…376mm(ベース高+全長)●アーム長…200mm●アーム径…φ14mm●ゲージ取付穴径…φ6.5、φ8.0mm●支柱接続ねじ…M8●ベースサイズ…64×64×76(H)mm●吸着力…80kg●重量…1kg●仕様…マグネットベースゲージホルダー●梱包サイズ:245×315×130●梱包重量3410g

商品コード：

4550061752722

●測定範囲…150mm●全長(mm)…180●幅(mm)…80●先端(mm)…2.4●閉じた時の両先端間の幅(mm)…13●高品質スチール製●脚はフラットで頑丈●内径測定用パス●強力なスプリング●固定ナットで脚の開閉を調整。●梱包サイズ:99×24×205●梱包重量132g

商品コード：

4518340528567

●測定範囲…200mm●全長(mm)…230●幅(mm)…90●先端(mm)…2.5●閉じた時の両先端間の幅(mm)…20●高品質スチール製●脚はフラットで頑丈●内径測定用パス●強力なスプリング●固定ナットで脚の開閉を調整。●梱包サイズ:158×25×290●梱包重量244g

商品コード：

4518340528574

●外径測定用●材質…スチール製●測定範囲…150mm●全長(mm)…175●幅(mm)…180●先端(mm)…3.5●高品質スチール製●脚はフラットで頑丈●強力なスプリング●固定ナットで脚の開閉を調整。●梱包サイズ:25×100×205●梱包重量140g

商品コード：

4518340528604

●外径測定用●材質…スチール製●測定範囲…200mm●全長(mm)…235●幅(mm)…200●先端(mm)…3.5●高品質スチール製●脚はフラットで頑丈●強力なスプリング●固定ナットで脚の開閉を調整。●梱包サイズ:288×158×25●梱包重量264g

商品コード：

4518340528611

型番…NF6150●〈テストインディケーター〉●ダイヤル径…35mm●最小目盛…0.01mm●目盛仕様…0～40～0●測定範囲…0.8mm〈ポストホルダー〉●全高…238mm●ベースサイズ…30×40×35(H)mm●先端微調整機構付●総重量…0.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●吸着力…320N●梱包サイズ:100×150×38●梱包重量700g

商品コード：

4518340670358

型番…DG6150●〈ダイヤルゲージ〉●ダイヤル径…49mm●目盛仕様…0.01～10mm●最小目盛…0.01mm●測定範囲…10mm〈ポストホルダー〉●全高…362mm●吸着力…800N●ベースサイズ…50×60×55(H)mm●先端微調整機構付●総重量…1.6kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●梱包サイズ:100×370×70●梱包重量1700g

商品コード：

4518340670402

型番…MG61003●吸着力…800N●ベースサイズ…50×60×55(H)mm●アーム長…133×113mm●全高…407mm●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●支柱接続ねじ…M8×1.25mm●重量…1.9kg●梱包サイズ:70×280×90●梱包重量2000g

商品コード：

4518340670419

型番…MG71003●ベースサイズ…50×60×55(H)mm●アーム長…163×113mm●吸着力…800N●全高…437mm●重量…1.95kg●ゲージ取付穴径…6・8mm・3/8”(アリ溝付)●支柱接続ねじ…M8×1.25mm●梱包サイズ:70×280×90●梱包重量2100g

商品コード：

4518340670433

型番…DG1030●マグネットサイズ…50×60×55mm●ホルダーアーム長…110×102mm●ゲージ取付穴径…8mm●微調整機構付●吸着力…784N●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340741010

型番…NF1021●マグネットサイズ…35×30×40mm●ホルダーアーム長…56×52mm●ゲージ取付穴径…8mm(6mmアダプター付)●360°全方位手元微調整機構付●吸着力…314N●溝2ヶ所でクランプできます。丸物の検査、保持具として使用します。●梱包サイズ:100×150×38●梱包重量570g

商品コード：

4518340741027

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●テーブルサイズ(mm)…215×180●測定高(mm)…200●アーム長(mm)…180●重量(kg)…24●全高…330mm●梱包サイズ:295×325×310●梱包重量14360g

商品コード：

4518340803312

●ゲージ取付穴径…8mm●材質…テーブル：セラミックベース：鋳鋼●高さ調整はナットでコラムはヘリカル式●微細平行調整付●測定高…200mm●テーブルサイズ(mm)…180×105●アーム長(mm)…120●重量(kg)…18●全高…330mm●梱包サイズ:220×335×300●梱包重量10820g

商品コード：

4518340803343

型番…MB-MX28F●メカロック式機構●アーム取付ねじ径…M8×1.25mm●ダイヤルゲージ取付部は微動調整が可能●吸着力…1，000N(100kgf)●ベースサイズ(mm)…50×73×55(H)●全高…366mm●梱包サイズ:215×250×90●梱包重量2100g

商品コード：

4518340806320

型番…NF1400●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●総重量…660g●アームに触れずにゲージ針を微動(一方向)できます。●ゲージ取付穴径…6・8mm●梱包サイズ:100×150×38●梱包重量560g

商品コード：

4518340806658

型番…NF1201●〈テストインディケーター〉●ダイヤル径…35mm●目盛仕様…0～40～0●最小目盛…0.01mm●測定範囲…0.8mm〈ポストホルダー〉●全高…56＋52mm●ゲージ取付穴径…6・8mm●ベースサイズ…30×40×35(H)mm●吸着力…314N●アームに触れずにゲージ針を全方向微動できます。●総重量…660g●梱包サイズ:100×150×38●梱包重量620g

商品コード：

4518340806665

型番…MB1035●ポスト全高…340mm●支柱…176mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●支柱接続ねじ…M8●ゲージ取付穴径…6・8mm●梱包サイズ:70×285×90●梱包重量1400g

商品コード：

4518340806672

型番…MB1030●ポスト全高…235mm●支柱…180mm●ベースサイズ…50×60×55(H)mm●吸着力…784N●ゲージ取付穴径…6・8mm●アームに触れずにケージ針を微動(一方向)できます。●アームサイズ…155mm●ゲージの取付可能●梱包サイズ:70×280×90●梱包重量1400g

商品コード：

4518340806696

型番…DG1040●ポスト全高…110＋102mm●ゲージ取付穴径…6・8mm●ベース径…80mm●石定盤やマグネットの付けられないスムーズな表面にセットして下さい。●重量…540g●梱包サイズ:140×170×72●梱包重量660g

商品コード：

4518340806795

型番…DG1250●材質…クランプ部：スチールアーム部：アルミ●ポスト全高…110＋102mm●クランプ口金の最大開き…75mm●重量…780g●ダイヤルゲージ軸径φ8mm用●梱包サイズ:140×325×70●梱包重量880g

商品コード：

4518340806801

型番…CMB-B●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.3kg●主柱径…φ12mm●支柱径…φ10mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1300g

商品コード：

4518340942684

型番…CMB-FF●全高…275mm●支柱サイズ…φ10×165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱360°ターニング、75°まで傾斜ロック可●梱包サイズ:280×85×75●梱包重量1500g

商品コード：

4518340942691

型番…CMB-V●全高…231mm●支柱サイズ…φ10×150mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.4kg●微動調整付●梱包サイズ:250×90×60●梱包重量1400g

商品コード：

4518340942707

型番…CMB-K●全高…231mm●支柱長…165mm●ゲージ取付穴径…4.5・6.5mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…1.5kg●主柱径…φ14mm●支柱径…φ12mm●永久磁石が使用されている商品です。●梱包サイズ:250×90×60●梱包重量1500g

商品コード：

4518340942721

型番…CMB-R●全高…280mm●支柱サイズ…φ14×165mm●ゲージ取付穴径…6.5・8.5mm●吸着力…980N(100kgf)●ベースサイズ…50(W)×73(L)×55(H)mm●重量…2.0kg●微動調整付●梱包サイズ:280×100×70●梱包重量2000g

商品コード：

4518340942738

型番…CMB-W●全高…233mm●支柱サイズ…φ14×165mm●ゲージ取付穴径…6.5・8.5mm●吸着力…980N(100kgf)●ベースサイズ…50(W)×73(L)×55(H)mm●重量…2.0kg●微動調整付●梱包サイズ:250×100×65●梱包重量2000g

商品コード：

4518340942745

型番…CMB-L●全高…420mm●支柱サイズ…φ14×200mm●ゲージ取付穴径…6.5・8.5mm●吸着力…1274N(130kgf)●ベースサイズ…50(W)×117(L)×75(H)mm●重量…3.0kg●梱包サイズ:435×145×60●梱包重量3000g

商品コード：

4518340942752

型番…CMB-M●ゲージ取付穴径…6mm●吸着力…294N(30kgf)●重量…0.45kg●ベースサイズ…30(W)×35(L)×35(H)mm●支柱（φ7×100mm）付●全高…90mm●梱包サイズ:95×55×43●梱包重量400g

商品コード：

4518340942776

型番…CMB-M2●ゲージ取付穴径…6mm●吸着力…294N(30kgf)●重量…0.4kg●ベースサイズ…30(W)×35(L)×35(H)mm●全高…90mm●梱包サイズ:175×75×60●梱包重量450g

商品コード：

4518340942783

型番…CMB-FMA●全高…396mm●ゲージ取付部…穴径：φ8mm(φ6mmアダプタ付)、アリ溝：6.5mm●アーム取付ねじ径…M8×1.25mm●吸着力…784N(80kgf)●ベースサイズ…50(W)×58(L)×55(H)mm●重量…2.0kg●メカロック式機構●微動調整付●梱包サイズ:265×95×65●梱包重量2000g

商品コード：

4518340942790
