ダイヤルゲージ

●大きくハイコントラストの文字盤です。●測定スピンドルは高精度のボールガイドに取り付けられヒステリシスを最小限にします。●測定スピンドルの役割を担う横力（側面の遊び）に反応しません。●測定スピンドルは、ケーブルレリーズのネジまたは昇降ノブのいずれかで格納することができます。●最大の感度と精度は、優れた移動性能と、精密なギヤおよびピニオンを使用してこそ確保されます。●大量のシリアルパーツの測定が必要なテスト用に。●メーカーコード：4338100●目盛仕様：100-0-100●取付軸径(mm)：28●測定力(N)：1.9±0.3●測定範囲(μm)：±120●最小表示(μm)：1●調整式許容マーカー●ロック式微調整ネジ●耐衝撃性移動●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製●ボックスタイプの保護ハウジング●不変測定力●スピンドル式●ケーブルレリーズ●ケース

商品コード：

2500200104525

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●70年前に開発販売されているロングセラー製品です。●測定スピンドルには特許開発の特殊ベアリングを採用しています。●ショック防止機構により、測定範囲を超える場合、機構部は自動的に切り離され故障を防ぎます。●精密測定に。●精密加工品製作分野に。●精密機器製造、自動車部品製造分野に。●メーカーコード：4335000●目盛仕様：25-0-25●取付軸径(mm)：8●測定力(N)：1●測定範囲(μm)：±25●最小表示(μm)：0.5●スピンドル式

商品コード：

2500200107779

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4335005●目盛仕様：25-0-25●取付軸径(mm)：8●測定力(N)：1●保護等級：IP54●最小表示(μm)：0.5●測定範囲(μm)：±25●保護等級：IP54●スピンドル式

商品コード：

2500200108301

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●測定スピンドルには特許開発の特殊ベアリングを採用しています。●ショック防止機構により、測定範囲を超える場合、機構部は自動的に切り離され故障を防ぎます。●70年前に開発販売されているロングセラー製品です。●精密測定に。●精密加工品製作分野に。●精密機器製造、自動車部品製造分野に。●メーカーコード：4334000●目盛仕様：50-0-50●取付軸径(mm)：8●測定力(N)：1●測定範囲(μm)：±50●最小表示(μm)：1.0●スピンドル式

商品コード：

2500200108332

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●70年前に開発販売されているロングセラー製品です。●測定スピンドルには特許開発の特殊ベアリングを採用しています。●ショック防止機構により、測定範囲を超える場合、機構部は自動的に切り離され故障を防ぎます。●精密測定に。●精密加工品製作分野に。●精密機器製造、自動車部品製造分野に。●メーカーコード：4334005●目盛仕様：50-0-50●取付軸径(mm)：8●測定力(N)：1●最小表示(μm)：1.0●測定範囲(μm)：±50●スピンドル式

商品コード：

2500200108905

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4334001●目盛仕様：130-0-130●取付軸径(mm)：8●測定力(N)：1●最小表示(μm)：2.0●測定範囲(μm)：±130●スピンドル式

商品コード：

2500200108912

●斬新な目盛パネルデザインです。●繰返し精度と耐久性を向上するために、内部摩擦部分はすべて宝石を採用しています。●精密測定に。●メーカーコード：4333000●目盛仕様：130-0-130●取付軸径(mm)：8●測定力(N)：1●測定範囲(μm)：±0.13●最小表示(μm)：5.0●スピンドル式

商品コード：

2500200108943

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337623●測定範囲(mm)：0～100.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：1.60～3.50●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146785

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337620●測定範囲(mm)：0～12.5●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146792

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337621●測定範囲(mm)：0～25.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146808

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337622●測定範囲(mm)：0～50.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：1.25～2.70●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146815

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337130●測定範囲(mm)：0～12.5●最小表示(mm)：0.01●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146822

●リファレンス機能によりすぐに測定が行えます。●数字の高さが11mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●電磁誘導式測定システム、電池寿命約2000時間です。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●測定スピード:MAX1.5m/秒●データ出力:Opto RS232C、デジマチック、USB●保存環境温度:10～40℃●治具に組込み用に。●メーカーコード：4337131●測定範囲(mm)：0～25.0●最小表示(mm)：0.01●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146839

●数字の高さが8.5mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●リファレンス機能によりすぐに測定が行えます。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●治具に組み込んでの使用に。●メーカーコード：4337660●測定範囲(mm)：0～12.5●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～0.90●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146853

●数字の高さが8.5mmのハイコントラストLCDを採用しています。●操作・表示ユニットは 280° 回転可能です。●リファレンス機能によりすぐに測定が行えます。●取付シャンクと測定スピンドルは両方とも硬化ステンレス鋼製です。●治具に組み込んでの使用に。●メーカーコード：4337661●測定範囲(mm)：0～25.0●最小表示(mm)：0.0005●取付軸径(mm)：8●測定力(N)：0.65～1.15●電源：電池(付属)●保護等級：IP42●電源(V)：電池(付属)

商品コード：

2500200146860

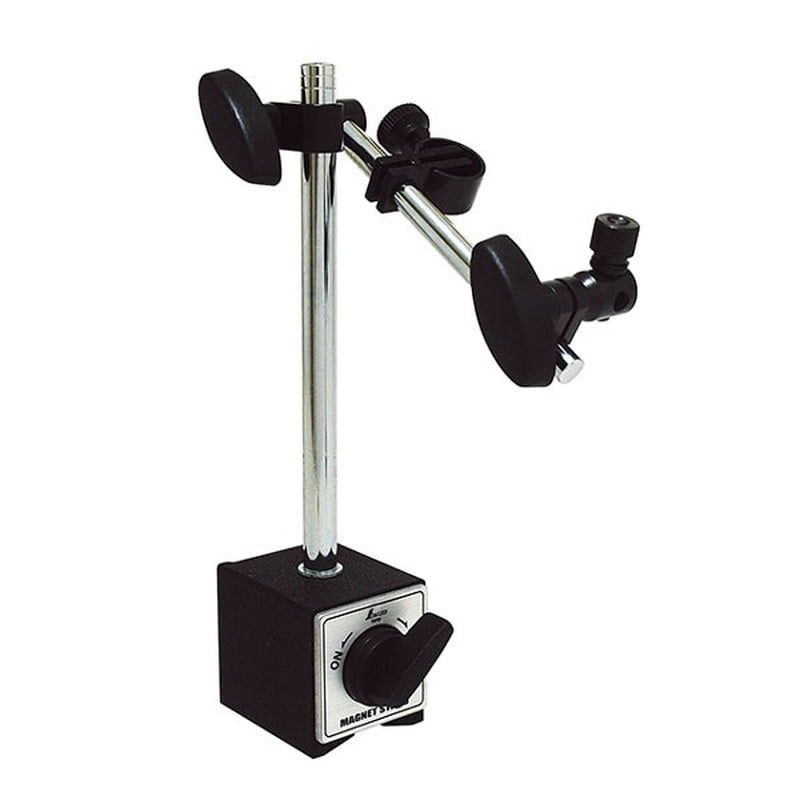

●仕様…ゲージホルダー●全高…360mm●主柱…175mm×φ12mm●副柱…165mm×φ10mm●ゲージ取付穴径…φ8mm●ベースサイズ…64×64×76(H)mm●吸着力…80kg●総重量…2120g●支柱接続ねじ…M8●微調整機構付

商品コード：

4548745914801

●全高…400mm●主柱…355mm×φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1280g●根元のレバーと支柱先端のねじを使ってアームの固定ができます。●フレキシブルアーム●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×290×75●梱包重量1420g

商品コード：

4548745914818

●全高…350mm(ベース高＋主柱高）●アーム長…140×115mm●アーム径…φ15mm●ゲージ取付穴径…φ8mm●支柱接続ねじ…M8●ベースサイズ…65×50×55(H)mm●吸着力…80kg●総重量…1250g●微調整機構付●仕様…ゲージホルダー●梱包サイズ:100×95×75●梱包重量1340g

商品コード：

4548745915761

型番…SI-150●材質…炭素工具鋼●足に開閉用ねじを取り付けているので、開閉や微動調整が容易●測定範囲…150mm●スプリング付●梱包サイズ:95×187×26●梱包重量86g

商品コード：

4550061199497

型番…SI-200●材質…炭素工具鋼●足に開閉用ねじを取り付けているので、開閉や微動調整が容易●測定範囲…200mm●スプリング付●梱包サイズ:112×237×28●梱包重量108g

商品コード：

4550061199503

型番…GCC-100●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…100mm●内外兼用●目盛付●梱包サイズ:157×102×17●梱包重量94g

商品コード：

4550061199534

型番…GCC-150●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…150mm●内外兼用●目盛付●梱包サイズ:233×146×18●梱包重量194g

商品コード：

4550061199558

型番…BI-3●測定範囲…30～55mm●最小目盛…00.25mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量132g

商品コード：

4550061200018

型番…BI-4●測定範囲…40～65mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×158×39●梱包重量132g

商品コード：

4550061200025

型番…BI-5●測定範囲…50～75mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×157×38●梱包重量132g

商品コード：

4550061200032

型番…GCC-200●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…200mm●内外兼用●目盛付●梱包サイズ:208×322×28●梱包重量504g

商品コード：

4550061200612

型番…GCC-250●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…250mm●内外兼用●目盛付●梱包サイズ:249×398×32●梱包重量680g

商品コード：

4550061200629

型番…GCC-300●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…300mm●内外兼用●目盛付●梱包サイズ:250×397×32●梱包重量680g

商品コード：

4550061200636

型番…GCC-350●材質…ステンレス鋼（先端部焼入）●目盛が付いているので、寸法を直接読み取ることができます。●先端をクロスさせて使用できます。●測定範囲…350mm●内外兼用●目盛付●梱包サイズ:300×501×28●梱包重量1320g

商品コード：

4550061200643

型番…AI-0●測定範囲…3～9mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量120g

商品コード：

4550061201060

型番…AI-1●測定範囲…6～18mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×158×39●梱包重量120g

商品コード：

4550061201077

型番…AO-1●測定範囲…0～12mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×157×41●梱包重量128g

商品コード：

4550061202005

型番…AO-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:131×158×39●梱包重量130g

商品コード：

4550061202012

型番…AO-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●外測用●梱包サイズ:132×158×38●梱包重量130g

商品コード：

4550061202043

型番…BO-1●測定範囲…0～25mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×156×39●梱包重量134g

商品コード：

4550061202913

型番…BO-2●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×158×39●梱包重量136g

商品コード：

4550061202920

型番…BO-3●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●外測用●梱包サイズ:131×157×39●梱包重量138g

商品コード：

4550061202937

型番…AI-2●測定範囲…10～22mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×156×39●梱包重量120g

商品コード：

4550061202951

型番…AI-3●測定範囲…20～32mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:132×158×38●梱包重量122g

商品コード：

4550061202968

型番…AI-4●測定範囲…30～42mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×157×39●梱包重量122g

商品コード：

4550061203903

型番…AI-5●測定範囲…40～52mm●最小目盛…0.01mm●測定深さ…40mm●内測用●梱包サイズ:131×158×39●梱包重量124g

商品コード：

4550061203910

型番…BI-0●測定範囲…10～34mm●最小目盛…0.02mm●測定深さ…80mm●内測用●梱包サイズ:132×159×41●梱包重量210g

商品コード：

4550061203927

型番…BI-1●測定範囲…10～35mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:132×158×39●梱包重量128g

商品コード：

4550061203934

型番…BI-2●測定範囲…20～45mm●最小目盛…0.025mm●測定深さ…80mm●内測用●梱包サイズ:131×159×39●梱包重量130g

商品コード：

4550061203941

型番…WDI-10●用途…平面の凸凹、工作物の取り付けの良否、軸の振れ、直角度の変位測定に●ダイヤル径…φ58●全長…112mm●ステム径…φ8mm●測定子長…21mm●重量…180g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～10mm●目盛仕様…±0－100●戻り誤差…5μm●測定力…1.5N以下●長針1回転…1mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±20μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●梱包サイズ:134×77×59●梱包重量330g

商品コード：

4550061278437

型番…WDI-3058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…124mm●ステム径…φ8mm●測定子長…38mm●重量…210g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～30mm●目盛仕様…0～100●戻り誤差…7μm●測定力…3.0N以下●長針1回転…1mm●1/10回転隣接誤差…14μm●全測定範囲指示誤差…±35μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:159×87×58●梱包重量394g

商品コード：

4550061278444

型番…WDI-5058SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ58●全長…234.5mm●ステム径…φ8mm●測定子長…57.5mm●重量…270g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～50mm●目盛仕様…0～100●戻り誤差…9μm●測定力…3.5N以下●長針1回転…1mm●1/10回転隣接誤差…15μm●全測定範囲指示誤差…±40μm●繰返し精密度…5μm●取付軸径…φ8●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●梱包サイズ:152×402×49●梱包重量444g

商品コード：

4550061278451

型番…WDI-10078SP●用途…測定範囲の長いダイヤルゲージ●ダイヤル径…φ78mm●全長…375.5mm●ステム径…φ10mm●測定子長…108mm●重量…530g●材質…本体：スチール測定子先端：鋼●目量…0.01mm●測定範囲…0～100mm●目盛仕様…0～100●戻り誤差…15μm●測定力…4.5N以下●長針1回転…1mm●全測定範囲指示誤差…±50μm●繰返し精密度…6μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●ショックプルーフ機構によりスピンドルの急激な押し上げから歯車を保護します。●外枠と内枠の隙間からの水や油の侵入を防ぐため、Oリングを組み込んでいます。●取付軸径…φ8●梱包サイズ:114×403×49●梱包重量680g

商品コード：

4550061278475

型番…WDI-0342●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…76mm●ステム径…φ8mm●測定子長…10mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～3mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転隣接誤差…0.5mm●1/10回転隣接誤差…8μm●全測定範囲指示誤差…±14μm●繰返し精密度…5μm●セット内容/付属品…裏ふた(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●サイズ…40mm●梱包サイズ:136×78×60●梱包重量250g

商品コード：

4550061278482

型番…WDI-0542●用途…多点測定や治具等の組み込みに●目量…0.01mm●ダイヤル径…φ42●全長…78mm●ステム径…φ8mm●測定子長…12mm●重量…100g●材質…本体：スチール測定子先端：鋼●測定範囲…0～5mm●目盛仕様…±0－50●戻り誤差…6μm●測定力…1.5N以下●長針1回転…0.5mm●1/10回転隣接誤差…9μm●全測定範囲指示誤差…±16μm●繰返し精密度…5μm●セット内容/付属品…裏フタ(平タイプ、耳金付タイプ)2種類●リミット針を装着●軸受部に宝石軸受を使用しています。●目盛板は緑色●EA725MA-7との違い：生産工場の変更に伴い、全長、外観の変更等(2019/3/19松下)●梱包サイズ:136×78×59●梱包重量252g

商品コード：

4550061278499
