ボールキャスターユニット

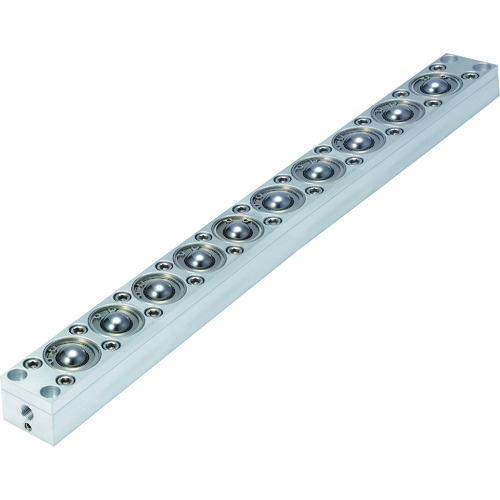

●圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。●従来品より能力アップで本体重量ダウン●装置の軽量化に役立ち輸送コストを減らせます。●治具・金型など重量物の搬送・位置決め。●全長(mm)：440●ストローク(mm)：4●ボール個数：10●負荷能力(kN)ボール1個：0.39●負荷能力(kN)全体：3.9●ピッチ(mm)：40●長さ(mm)：440●高さ(mm)：36●幅(mm)：38●使用ボールキャスター(個)：10●上向用●本体：アルミ●ボール・フリーベア部：ステンレス●ボルト：ステンレス●負荷能力の数値はエアー圧0.5MPa時のものです。

商品コード：

2500201010405

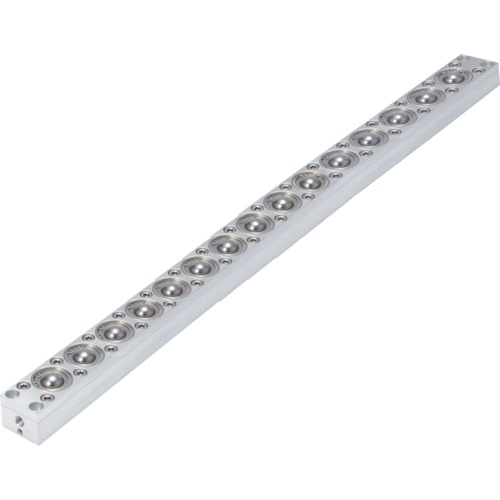

●圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。●従来品より能力アップで本体重量ダウン●装置の軽量化に役立ち輸送コストを減らせます。●治具・金型など重量物の搬送・位置決め。●全長(mm)：640●ストローク(mm)：4●ボール個数：15●負荷能力(kN)ボール1個：0.39●負荷能力(kN)全体：5.85●ピッチ(mm)：40●長さ(mm)：640●高さ(mm)：36●幅(mm)：38●使用ボールキャスター(個)：15●上向用●本体：アルミ●ボール・フリーベア部：ステンレス●ボルト：ステンレス●負荷能力の数値はエアー圧0.5MPa時のものです。

商品コード：

2500201010412

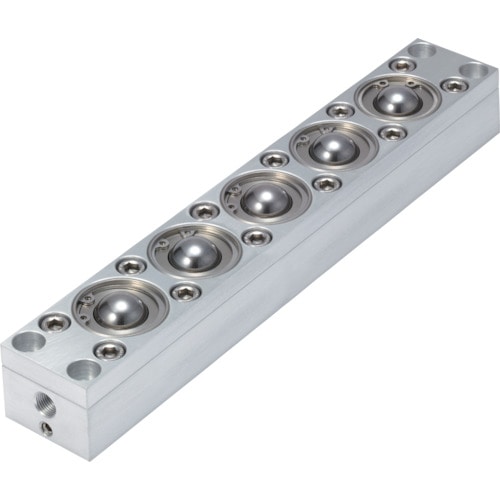

●圧縮エアーを供給することにより各ピストンに内蔵されたフリーベアが一斉に上昇します。●従来品より能力アップで本体重量ダウン●装置の軽量化に役立ち輸送コストを減らせます。●治具・金型など重量物の搬送・位置決め。●全長(mm)：240●ストローク(mm)：4●ボール個数：5●負荷能力(kN)ボール1個：0.39●負荷能力(kN)全体：1.95●ピッチ(mm)：40●長さ(mm)：240●高さ(mm)：36●幅(mm)：38●使用ボールキャスター(個)：5●上向用●本体：アルミ●ボール・フリーベア部：ステンレス●ボルト：ステンレス●負荷能力の数値はエアー圧0.5MPa時のものです。

商品コード：

2500201010429

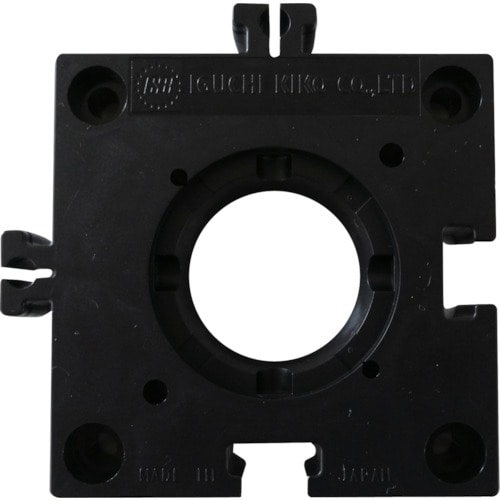

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応イグチベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：黒●縦(mm)：75●厚さ(mm)：16●横(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202635997

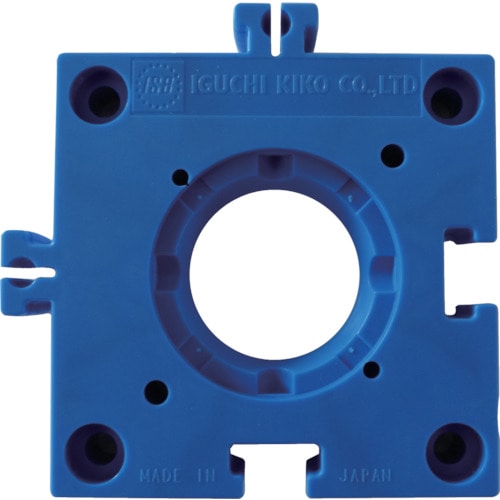

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：青●縦(mm)：75●厚さ(mm)：16●横(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636000

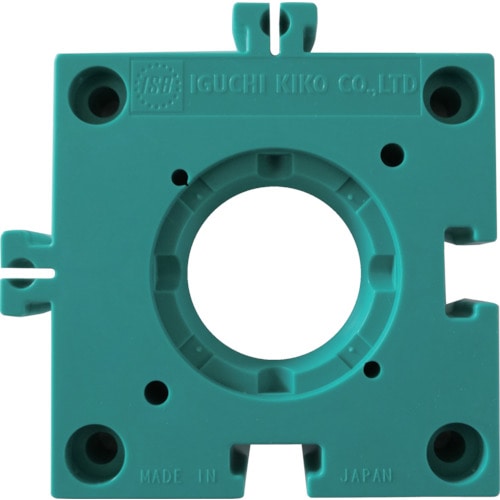

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：緑●厚さ(mm)：16●横(mm)：75●縦(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636017

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：オレンジ●厚さ(mm)：16●縦(mm)：75●横(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636024

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：赤●縦(mm)：75●横(mm)：75●厚さ(mm)：16●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636031

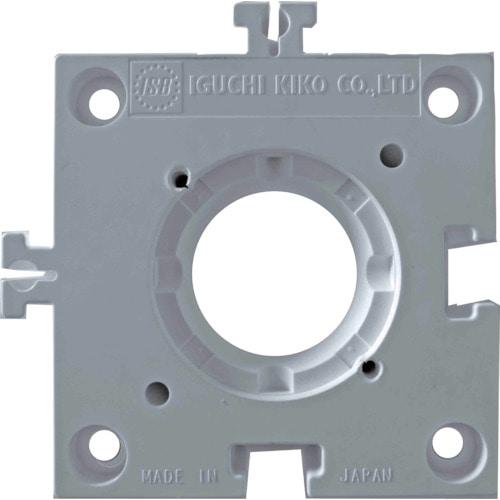

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：白●縦(mm)：75●厚さ(mm)：16●横(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636048

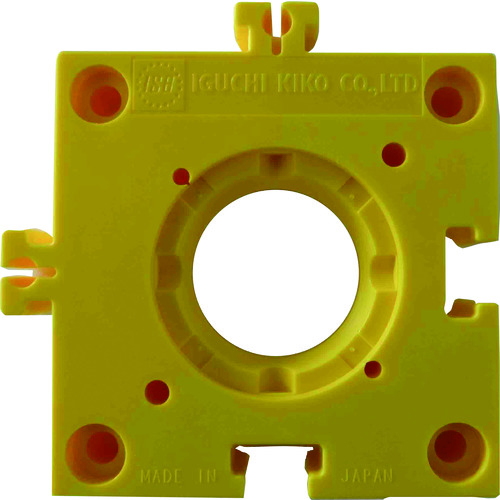

●必要な場所に、必要な数量に応じて、ピースの組み合わせが可能です。●基本的には、取付部品不要です。●使用環境、必要耐荷重に応じて、対応ボールトランスベアーの選択が可能です。●作業台上のワーク移動ベースとして。●搬送ライン方向転換部。●幅(mm)：75●長さ(mm)：75●高さ(mm)：16●ボール個数：1●許容荷重(kg)：30●色：黄●横(mm)：75●厚さ(mm)：16●縦(mm)：75●取付可能ボールベアー：US-16型/US-25型/IP-16型/IP-25型●使用荷重：最大30kg(1個あたり)●ABS樹脂

商品コード：

2500202636055

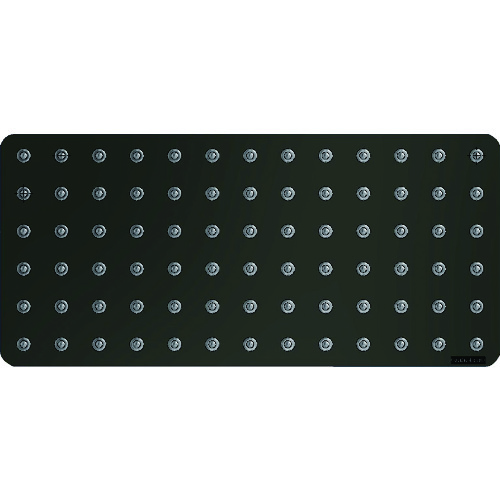

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：1020●長さ(mm)：475●高さ(mm)：20●ピッチ(mm)：77●ボール個数：78●間口(mm)：475●奥行(mm)：1020●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM16型/IM16R型をご購入ください。●取付最大数78個●イグチベアＩＭ型は別売

商品コード：

2500202297560

●ゴミ排出穴付プレインベア(許容荷重50kgf)を搭載したユニットです。●ボール個数：PV50UH×12●負荷能力(kN)ボール1個：0.49●ピッチ(mm)：100●長さ(mm)：1200●高さ(mm)：34.6●幅(mm)：80●ボール1個当たりの許容荷重：50kg●上向用●搬送物最大荷重：600kg●メインボール:スチール●フレーム：スチール●プレインベア本体：スチール

商品コード：

2500202627305

●ゴミ排出穴付プレインベア(許容荷重50kgf)を搭載したユニットです。●ボール個数：PV50UH×6●負荷能力(kN)ボール1個：0.49●ピッチ(mm)：100●長さ(mm)：600●高さ(mm)：34.6●幅(mm)：80●ボール1個当たりの許容荷重：50kg●上向用●搬送物最大荷重：600kg●メインボール:スチール●フレーム：スチール●プレインベア本体：スチール

商品コード：

2500202627343

●ゴミ排出穴付プレインベア(許容荷重50kgf)を搭載したユニットです。●ボール個数：PV50UH×9●負荷能力(kN)ボール1個：0.49●ピッチ(mm)：100●長さ(mm)：900●高さ(mm)：34.6●幅(mm)：80●ボール1個当たりの許容荷重：50kg●上向用●搬送物最大荷重：600kg●メインボール:スチール●フレーム：スチール●プレインベア本体：スチール

商品コード：

2500202627367

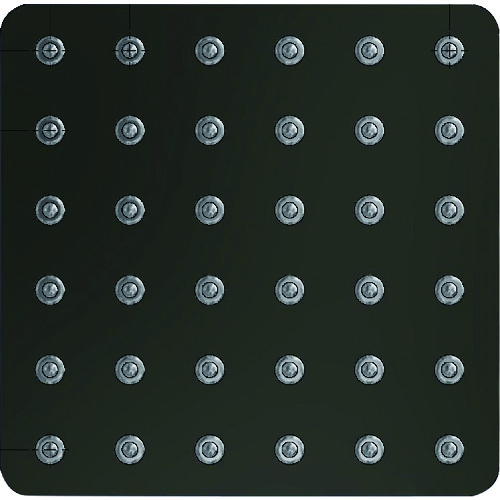

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：481●長さ(mm)：475●高さ(mm)：20●ピッチ(mm)：77●ボール個数：36●間口(mm)：475●奥行(mm)：481●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM16型/IM16R型をご購入ください。●取付最大数36個●イグチベアＩＭ型は別売。

商品コード：

2500202301694

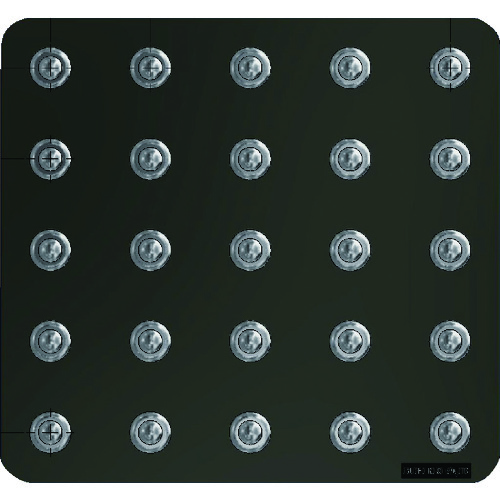

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：510●長さ(mm)：475●高さ(mm)：31●ピッチ(mm)：タテ:93 ヨコ:102●ボール個数：25●間口(mm)：475●奥行(mm)：510●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM25型/IM25R型をご購入ください。●取付最大数25個●イグチベアＩＭ型は別売

商品コード：

2500202302172

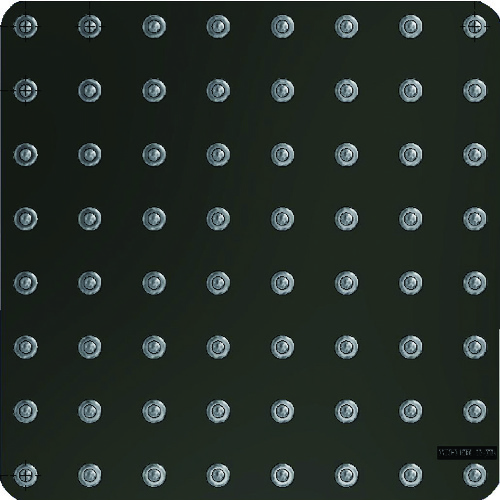

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：600●長さ(mm)：600●高さ(mm)：20●ピッチ(mm)：77●ボール個数：64●間口(mm)：600●奥行(mm)：600●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM16型/IM16R型をご購入ください。●取付最大数64個●イグチベアＩＭ型は別売

商品コード：

2500202302240

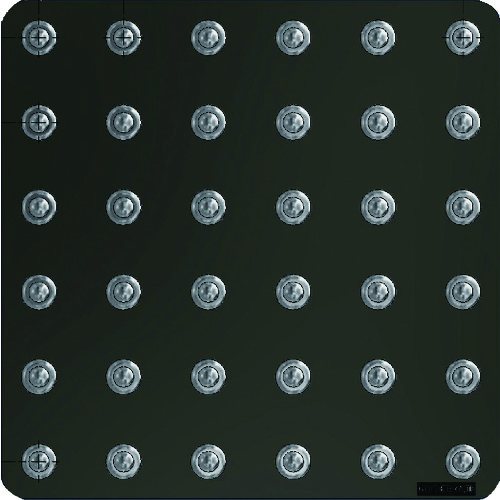

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：600●長さ(mm)：600●高さ(mm)：31●ピッチ(mm)：102●ボール個数：36●間口(mm)：600●奥行(mm)：600●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM25型/IM25R型をご購入ください。●取付最大数36個●イグチベアＩＭ型は別売

商品コード：

2500202302257

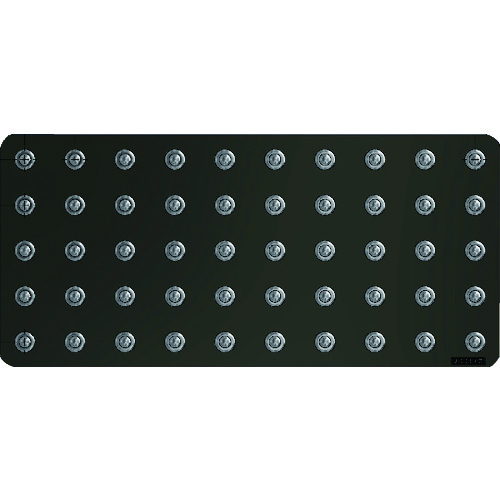

●マグネットシート採用の為、ビス止めなども必要なく、容易に搬送ラインが作れます。●鉄製のユニット製品と比べ、安価です。●取付・取外しや持ち運びも簡単です。●サイズやピッチなどのカスタマイズ、マグネットシート用の鉄板やストッパーなどは別途、お問い合わせください。●取付には、イグチベアーIM型をご購入ください。●幅(mm)：1020●長さ(mm)：475●高さ(mm)：31●ピッチ(mm)：タテ:93 ヨコ:102●ボール個数：50●間口(mm)：475●奥行(mm)：1020●マグネットシートを採用●上向用●ボール1個当たりの許容荷重：8kg(IM-16型の場合)/70kg(IM-16R型の場合)/30kg(IM-25型の場合)/120kg(IM-25R型の場合)●取付には、イグチベアーIM16・25型/IM16R・25R型をご購入ください。●取付には、イグチベアーIM25型/IM25R型をご購入ください。●取付最大数50個●イグチベアＩＭ型は別売

商品コード：

2500202297577

●ボールキャスターは耐久性のあるスチール製です。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8B×6●ピッチ(mm)：100●長さ(mm)：600●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール

商品コード：

2500204884621

●ボールキャスターは耐久性のあるスチール製です。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8B×8●ピッチ(mm)：75●長さ(mm)：600●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール

商品コード：

2500204884638

●ボールキャスターは耐久性のあるスチール製です。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8B×8●ピッチ(mm)：100●長さ(mm)：750●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール

商品コード：

2500204884645

●ボールキャスターは耐久性のあるスチール製です。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8B×9●ピッチ(mm)：100●長さ(mm)：900●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール

商品コード：

2500204884652

●ボールキャスターは耐久性のあるスチール製です。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8B×12●ピッチ(mm)：75●長さ(mm)：900●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール

商品コード：

2500204884669

●ボールキャスターは音が静かで傷の付きにくい樹脂製タイプです。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8P×6●ピッチ(mm)：75●長さ(mm)：450●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:ポリプロピレン(PP)

商品コード：

2500204884676

●ボールキャスターは音が静かで傷の付きにくい樹脂製タイプです。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8P×10●ピッチ(mm)：75●長さ(mm)：750●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:ポリプロピレン(PP)

商品コード：

2500204884683

●ボールキャスターは音が静かで傷の付きにくい樹脂製タイプです。●上向用ボールコンベヤです。●使用ボールキャスター(個)：U-8P×12●ピッチ(mm)：75●長さ(mm)：900●高さ(mm)：71●幅(mm)：75●ボール1個当たりの許容荷重(kg)：30●上向用●フレーム:スチール●ボールキャスター本体:スチール●メインボール:ポリプロピレン(PP)

商品コード：

2500204884690

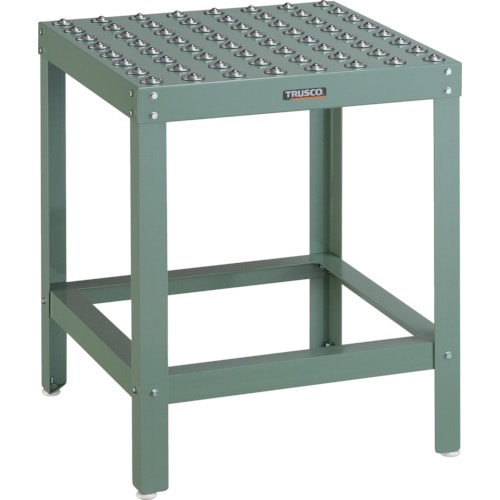

●方向転換台や荷造および作業台に最適です。●コンベヤラインとの組み合わせに最適です。●使用ボールキャスター(個)：C-5-L×64●ピッチ(mm)：75●長さ(mm)：600●高さ(mm)：740●幅(mm)：600●ボール1個当たりの許容荷重(kg)：8●1台当たりの均等荷重(kg)：50●アジャスターM12×23mm(P=1.75mm)付●フレーム:スチール●ボールキャスター本体:スチール●メインボール:スチール●車上渡しのため、お客様での荷降ろしが必要です。

商品コード：

2500204299241
