空調配管工具

●適合銅管外径…3/16”・1/4”・5/16”・3/8”・1/2”・5/8”・3/4”●新冷媒対応●ラチェット式ハンドルの為、ハンドルの往復動作でフレア加工ができます。●フレア量産を行っても疲れません。●なまし銅管3/4”(肉厚1.2mm)対応●●フレアコーンに銅カスが付着するとガス漏れの原因になります。定期的に清掃しましょう。またフレアー加工する際は、事前に銅管のバリ取りを必ず行って下さい。●梱包サイズ:157×208×97●梱包重量1880g

商品コード：

4518340008601

●適合銅管外径…3/8”～1.1/8”(9.5～28.5mm)●全長…70mm●梱包サイズ:60×75×30●梱包重量144g

商品コード：

4518340008694

サイズ：

●全長…70mm

●適用…銅管●適合チューブカッター…EA202B・EA205・EA202RA・EA202RC・EA203RG・EA205RA・EA205RB・旧EA202RD・旧EA203B●入数…5枚●重量…23g（1袋）●梱包サイズ:72×16×106●梱包重量23g

商品コード：

4518340008748

●適合チューブカッター…EA202B・EA202RA、EA203RG、EA205、EA205RA●適用…ステンレス管●入数…5枚●梱包サイズ:105×15×75●梱包重量24g

商品コード：

4518340008786

●適合銅管外径…4・6・8・10・12・14・16mm●なまし銅管用●フレアコーンに銅カスが付着するとガス漏れの原因になります。定期的に清掃しましょう。またフレアー加工する際は、事前に銅管のバリ取りを必ず行ってください。●梱包サイズ:200×126×28●梱包重量1080g

商品コード：

4518340008953

サイズ：

●適合銅管外径…4・6・8・10・12・14・16mm

●全長…165mm●材質…スチール●用途…エアコン、冷凍機のバルブ開閉用●スクエアサイズ…1/4”×3/8”・7×8mm●梱包サイズ:50×200×15●梱包重量108g

商品コード：

4518340009806

サイズ：

●全長…165mm●スクエアサイズ…1/4”×3/8”・7×8mm

●銅管外径…3/8”(9.53mm)●全長…315mm●梱包サイズ:99×68×356●梱包重量985g

商品コード：

4518340009929

サイズ：

●全長…315mm

●用途…給湯配管用に●銅管外径…12mm●なまし銅管用●全長…450mm●梱包サイズ:124×480×88●梱包重量1670g

商品コード：

4518340009981

サイズ：

●銅管外径…12mm●全長…450mm

●なまし銅管専用●銅管外径…3/4”●冷媒管呼径…19.05mm●水道管呼径…―●全長…750mm●45°、90°の目盛付●狭い場所での配管作業に便利です。●可動ハンドルは取りはずしできます。●サイズ毎にグリップの色を替えています。●壁持ち出しパイプなどを曲げるのに便利です。●ハンドルは力の入りやすい角度にしてあります。●グリップカラー…黒●なまし銅管用●梱包サイズ:195×805×70●梱包重量3340g

商品コード：

4518340010093

サイズ：

●冷媒管呼径…19.05mm●全長…750mm

●適合銅管…1/4”●全長…250mm●銅管の外側に入れて曲げます。●材質…スチール(亜鉛メッキ)●なまし銅管用●●冷媒に用いる配管では、外径の4倍以上の曲げ半径が推奨されています。曲げの内側にシワが現れる場合、曲げ半径が過小か、管肉厚が薄く適正ではないので使用しないで下さい。●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:50×380×17●梱包重量70g

商品コード：

4518340010123

サイズ：

●全長…250mm

●適合銅管…1/2”用●全長…2.6m●材質…スチール（亜鉛メッキ）●被膜銅管用●なまし銅管用●梱包サイズ:300×30×300●梱包重量656g

商品コード：

4518340010215

●全長…490mm●重量…1.7kg●材質…アルミ鋳物＋スチール●なまし銅管用●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:93×460×90●梱包重量1700g

商品コード：

4518340010499

サイズ：

●全長…490mm

●ケースサイズ…570×210×140mm●材質…スチール●梱包サイズ:250×590×175●梱包重量5000g

商品コード：

4518340010512

サイズ：

●ケースサイズ…570×210×140mm

●なまし銅管専用●空調管の7/8”給湯管の3/4”まで使用できます。●曲げ能力…1/4”・5/16”・3/8”・1/2”・5/8”・3/4”・7/8”●曲げ半径…1/4”(31mm)・5/16”(31mm)・3/8”(31mm)・1/2”(34mm)・5/8”(49mm)・3/4”(80mm)・7/8”(88mm)●本体全長･･･330㎜●本体重量…1.1kg●セット重量…4.9kg●逆作用対応(別途)●●エアコン据付工事においては、システム内を循環する冷媒の圧力損失を最小限に抑えること、潤滑油が圧縮機に戻ること、設置工事中や設置後に冷媒を漏洩させないことが重要です。●曲げ加工時にシワが生じると冷熱の繰り返しによる伸縮がこの部分に集中する危険性が増し、管の疲労割れ・長割れにより漏洩トラブルの原因となります。●梱包サイズ:140×465×350●梱包重量12400g

商品コード：

4518340010574

●なまし銅管専用●銅管外径…3/4”●適合品番…EA275R、EA275H●材質…アルミ鋳物●梱包サイズ:80×185×29●梱包重量191g

商品コード：

4518340010642

●なまし銅管専用●銅管外径…7/8”●適合品番…EA275R、EA275H●材質…アルミ鋳物●梱包サイズ:100×220×29●梱包重量264g

商品コード：

4518340010666

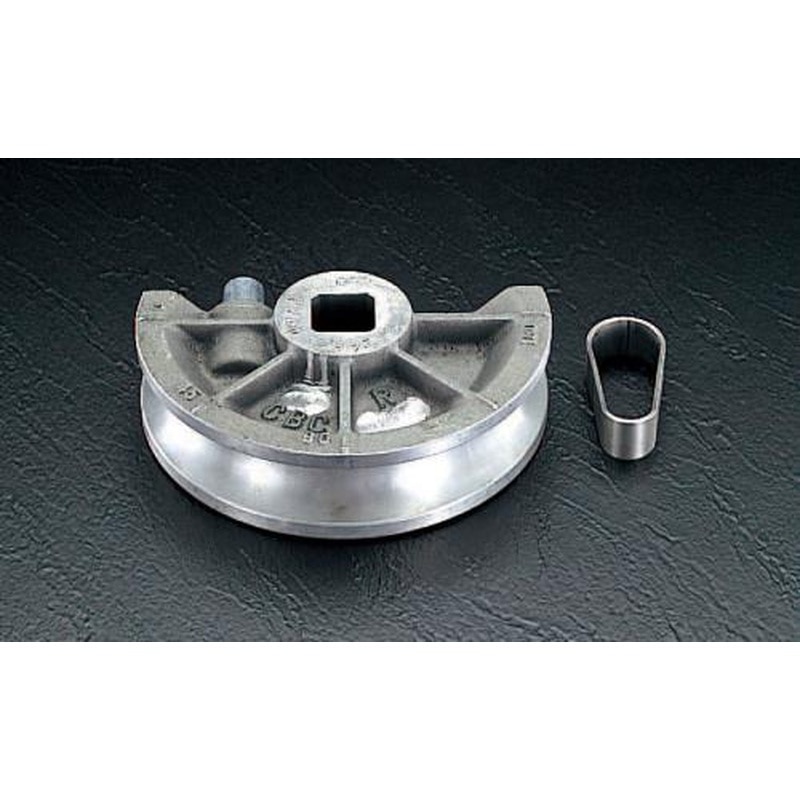

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・1/4”●曲げ半径…128mm●重量…2.96kg●梱包サイズ:306×305×75●梱包重量2960g

商品コード：

4518340010710

サイズ：

●曲げ半径…128mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・5/8”●曲げ半径…168mm●重量…4.2kg●梱包サイズ:350×63×220●梱包重量4200g

商品コード：

4518340010772

サイズ：

●曲げ半径…168mm

●ベンダーシュー(4D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…1・3/4”●曲げ半径…180mm●重量…5.36kg●梱包サイズ:365×80×245●梱包重量5360g

商品コード：

4518340010796

サイズ：

●曲げ半径…180mm

●銅管サイズ…7/8”・1”●EA276G、GE、旧EA276GE-10共用●材質…真鍮●ベンダー用ガイドに潤滑剤を塗布して曲げ作業を行うと、銅管への負担が減少し、きれいな仕上がりにつながります。(ベンダーシュー側には塗布しないで下さい。)●重量…1.24kg●梱包サイズ:140×49×80●梱包重量1240g

商品コード：

4518340010826

●ベンダーシュー(3D)●材質…アルミ鋳物●フォーマリング付●EA276G、GE、旧EA276GE-10共用●最大曲げ角…180°●銅管サイズ…7/8”●曲げ半径…66mm●重量…1.18kg●梱包サイズ:207×236×80●梱包重量1180g

商品コード：

4518340010932

サイズ：

●曲げ半径…66mm

●重量…9kg●高さ…740mm●材質…スチール●ベンダー本体、ガイド、シュー、フットスイッチは含まれません。●三脚取付用ボルトは別売です。品番設定あります。＜品番 EB276GE－50（1個売り）＞●梱包サイズ:150×1080×140●梱包重量9000g

商品コード：

4518340010994

サイズ：

●高さ…740mm

●耐圧…2.5MPa●適合銅管…1/4”●接続ねじ…M10●材質…スチール●銅管とチャージホースとの接続に用います。●密閉回路への冷媒充填時に使用●梱包サイズ:60×30×35●梱包重量164g

商品コード：

4518340017009

●2ヶ所止めですので、確実なピンチオフができます。●3/8”以下の銅管用●重量…490g●梱包サイズ:200×20×90●梱包重量490g

商品コード：

4518340033115

型番…425122●適用…裸銅管●適合管外径…3～22mm●全長(mm)…57●回転半径…43mm●重量…130g●ベアリング数…5●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×107×31●梱包重量136g

商品コード：

4518340061026

サイズ：

全長(mm)…57

型番…427128●適用…裸銅管●適合管外径…4～28mm●全長(mm)…93●回転半径…60mm●重量…175g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:81×165×38●梱包重量196g

商品コード：

4518340061408

サイズ：

全長(mm)…93

型番…427430●適用…裸銅管被覆銅管●適合管外径…5～34mm●全長(mm)…150●回転半径…132mm●重量…350g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:82×239×51●梱包重量404g

商品コード：

4518340061415

サイズ：

全長(mm)…150

型番…427442●適用…裸銅管被覆銅管●適合管外径…6～42㎜●全長(mm)…180●回転半径…150mm●重量…400g●ベアリング数…8●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:90×247×51●梱包重量454g

商品コード：

4518340061941

サイズ：

全長(mm)…180

型番…427466●適用…裸銅管被覆銅管●適合管外径…12～67mm●全長(mm)…330●回転半径…222～250mm●重量…870g●ベアリング数…14●軽く回るから、力を入れ過ぎないのがコツ●最初の1回転で筋を付け、ガイドラインをつくるとブレません。●刃の送り込みは、本体1回転につき、グリップを1/8回転程度にしてください。●送り込みが多いと、切断部の縮径やバリが多くなります。●梱包サイズ:134×343×51●梱包重量946g

商品コード：

4518340061965

サイズ：

全長(mm)…330

型番…424241●刃幅(mm)…4.1●刃長(mm)…18●入数…1枚●適用…裸銅管●EA203RX-1用替刃

商品コード：

4518340062009

サイズ：

刃幅(mm)…4.1●刃長(mm)…18

●適合銅管外径…1・3/8”●冷媒管呼径…34.93mm●水道管呼径…1・1/4”●材質…クロムモリブデン鋼●爪痕が縦線で残りますので、矯正の為、少しパイプを回し最後の仕上げをするときれいに仕上ります。●なまし銅管用●EA208、208BS、208H、208HA、旧208E専用

商品コード：

4518340291935

●〈セット内容〉…油圧エキスパンダーエキスパンダーヘッド●サイズ…1.1/8”・1.1/4”・1.3/8”●全長…300mm●ケース…300(W)×200(D)×65(H)mm（スチール）●ケース材質…スチール製●本体材質…クロムモリブデン鋼●なまし銅管用●エキスパンダーヘッドはEA208-3HA～-16Hよりお選びください。

商品コード：

4518340291973

型番…10251●EA208D・EA208DA・EA208DB専用●適合銅管外径…3/8”●なまし銅管用●梱包サイズ:65×64×72●梱包重量140g

商品コード：

4518340424739

型番…10261●EA208D・EA208DA・EA208DB専用●適合銅管外径…1/2”●なまし銅管用●梱包サイズ:64×68×69●梱包重量130g

商品コード：

4518340424746

型番…10271●EA208D・EA208DA・EA208DB専用●適合銅管外径…5/8”●なまし銅管用●梱包サイズ:67×68×74●梱包重量139g

商品コード：

4518340424777

●セット内容…EA723A-17、EA723A-22●梱包サイズ:260×90×65●梱包重量960g

商品コード：

4518340424876

●セット内容…EA723A-17B、EA723A-22B●梱包サイズ:324×170×60●梱包重量954g

商品コード：

4518340424883

型番…10281●EA208D・EA208DA・EA208DB専用●適合銅管外径…3/4”●なまし銅管用●梱包サイズ:67×65×70●梱包重量150g

商品コード：

4518340424890

型番…10291●EA208D・EA208DA・EA208DB専用●適合銅管外径…7/8”●なまし銅管用●梱包サイズ:65×65×70●梱包重量158g

商品コード：

4518340424906

型番…10301●EA208D・EA208DA・EA208DB専用●適合銅管外径…1”●なまし銅管用●梱包サイズ:65×71×66●梱包重量170g

商品コード：

4518340424913

型番…10311●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・1/8”●なまし銅管用●梱包サイズ:65×65×70●梱包重量182g

商品コード：

4518340424920

型番…10321●EA208D・EA208DA・EA208DB専用●適合銅管外径…1・1/4”●なまし銅管用●梱包サイズ:65×65×70●梱包重量201g

商品コード：

4518340424937

型番…75592●適用…銅管（被覆）●適合管外径…1/4”～1.1/8●全長(mm)…65●幅(mm)…25●高さ(mm)…51●被覆銅管用の刃が装着されています。●被覆銅管は3/4”まで切断可能。●梱包サイズ:127×175×32●梱包重量235g

商品コード：

4518340424944

型番…86127●仕様…ミニチューブカッターのみ●適合管外径…1/4”～1・1/8”●全長…カッター：65mm●重量(g)…239●銅管用●スプリングの力で締め込み回数が大幅に少なくなります。●強力・軽量なスライドとホイールハウジング、大きな刻み付きノブにより、切断圧を簡単に制御。きれいな切断を実現。●替刃1枚付。●梱包サイズ:127×30×178●梱包重量265g

商品コード：

4518340424951

●メトリックサイズのブレーキ配管用、バブルスタイルフレアー用●適合銅管サイズ…4.75・6・8・10mm●ケースサイズ…270×210×50mm●総重量…1.6kg●チューブカッター(能力：φ3～16mm)付●ミリサイズ用●なまし銅管用●本体（ガット＋ヨーク）1台●バブルフレアー用アダプター4個●●切断後、フレアー加工を行う前には必ずバリ取り作業をして下さい。●切り粉やホコリなどは常に取り除いて下さい。●稼動部には定期的に注油して下さい。●注意：作業時は必ず保護メガネを着用してください。●梱包サイズ:210×275×52●梱包重量1800g

商品コード：

4518340597143

●適合品番…EA276G、EA276GE●一度セットすると、あとはワンタッチでガイドの位置決めができます。●サイズ…180×60×105(H)mm●材質…鉄鋳物●適応曲げパイプ…φ30mm以下●同一サイズを多く曲げる時に有効です。●梱包サイズ:215×200×65●梱包重量2840g

商品コード：

4518340730311

●EA203CG-4用ハンドル●梱包サイズ:122×23×180●梱包重量87g

商品コード：

4550061040768

●EA203CG-6用ハンドル●梱包サイズ:120×23×180●梱包重量94g

商品コード：

4550061040775

●EA203CG-4～-8用替刃(2枚)●梱包サイズ:115×3×180●梱包重量20g

商品コード：

4550061040782

型番…※ESCOオリジナルセット品●シリーズ…Joker（ジョーカー）●サイズ(mm)…7～10(1/4”～3/8”)・10～13(7/16”～1/2”)・13～16(1/2”～5/8”)・16～19(5/8”～3/4”)・24～32(15/16”～1-1/4”)(5本組)●全長(mm)…115～322●ケース…ポケット数：10耐久性に優れたデニム製生地●ミリ・インチを問わずワンタッチで自動的に口幅がアジャストします。●開口部の窪みと、振り幅30°のラチェット機構により、省スペースで素早く作業ができます●平行で滑らかな表面の開口部は、その表面圧力によりトルク伝達時の摩耗によるナットとボルトの変形を防ぎます。●引掛け用穴付●梱包サイズ：131×355×47●梱包重量1710g

商品コード：

4550061103258
