空調配管工具

型番…TMWM50●精度…±4％●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…10～27●トルク範囲(N・m)…10～50●最小目盛(N・m)…0.5●全長(mm)…330●梱包サイズ:355×117×70●梱包重量460g

商品コード：

4548745063950

型番…TMWM50W●精度…±7％●ワイドタイプ●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…17～38●トルク範囲(N・m)…10～50●最小目盛(N・m)…0.5●全長(mm)…346●梱包サイズ:355×117×70●梱包重量550g

商品コード：

4548745063967

型番…TMWM60●精度…±4％●R410A対応●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…10～27●トルク範囲(N・m)…15～60●最小目盛(N・m)…0.5●全長(mm)…330●梱包サイズ:355×117×70●梱包重量460g

商品コード：

4548745063974

型番…TMWM100●精度…±4％●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…17～38●トルク範囲(N・m)…20～100●最小目盛(N・m)…1●全長(mm)…420●梱包サイズ:545×132×70●梱包重量740g

商品コード：

4548745063981

型番…TMWM100W●精度…±7％●ワイドタイプ●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…27～48●トルク範囲(N・m)…20～100●最小目盛(N・m)…1●全長(mm)…438●梱包サイズ:545×132×70●梱包重量920g

商品コード：

4548745063998

型番…TMWM115●精度…±4％●R410A対応●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…17～38●トルク範囲(N・m)…25～115●最小目盛(N・m)…1●全長(mm)…420●梱包サイズ:132×550×75●梱包重量1540g

商品コード：

4548745064216

型番…TMWM150●精度…±4％●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…17～38●トルク範囲(N・m)…50～150●最小目盛(N・m)…1●全長(mm)…483●梱包サイズ:545×132×70●梱包重量820g

商品コード：

4548745064223

型番…TMWM200●精度…±4％●設定値がひと目でわかる数字表示●校正証明書付●対辺(mm)…27～48●トルク範囲(N・m)…40～200●最小目盛(N・m)…2●全長(mm)…570●梱包サイズ:618×130×70●梱包重量1510g

商品コード：

4548745064230

型番…RP8010●適合品番…EA401HG●入数…1個●梱包サイズ:40×70×10●梱包重量4g

商品コード：

4548745156034

型番…RP8011●適合品番…EA401HG●入数…6個●梱包サイズ:40×70×8●梱包重量4g

商品コード：

4548745156041

●適合本体…旧EA207RN用替刃●用途…真鍮・鋳造鉄用●入数…1枚●梱包サイズ:85×55×6●梱包重量8g

商品コード：

4548745572971

●全長…177mm●材質…スチール製(ニッケルメッキ)●3/8”以下の銅管用●梱包サイズ:85×20×235●梱包重量368g

商品コード：

4548745708783

●セット内容…EA723-2B、EA723-3H、EA723-4●精度…±3%以内●狭い場所で作業しやすい12ポイントヘッドです。●梱包サイズ:92×267×67●梱包重量1360g

商品コード：

4548745710182

●セット内容…EA723-2B、EA723-3H、EA723-4B●精度…±3%以内●狭い場所で作業しやすい12ポイントヘッドです。●EA723-4BはR410A用です。●梱包サイズ:91×269×66●梱包重量1360g

商品コード：

4548745710212

●耐圧…2.5MPa●適合銅管…1/4”●接続ねじ…M10●材質…スチール●銅管とチャージホースとの接続に用います。●密閉回路への冷媒充填時に使用●梱包サイズ:60×30×35●梱包重量164g

商品コード：

4518340017009

●用途：ウインド型エアコン、ショーケース等、サービスポートの無い冷蔵庫等に便利です。●型番：RP4341●適合銅管：1/4”・5/16”・3/8”●ポート：1/4”フレアー（UNF7/16-20）

商品コード：

2500100514950

●全長…175mm●材質…クロムバナジウム鋼●適合管外径…3/8”以下の銅管用●リーク時など、緊急時の銅管の締め止めに●銅管等のチューブ類を挟み込んでガスなどの内部流体の流れを止めながら、はんだ付けなど別の作業が行えるツールです。●梱包サイズ:74×20×246●梱包重量356g

商品コード：

4548745098648

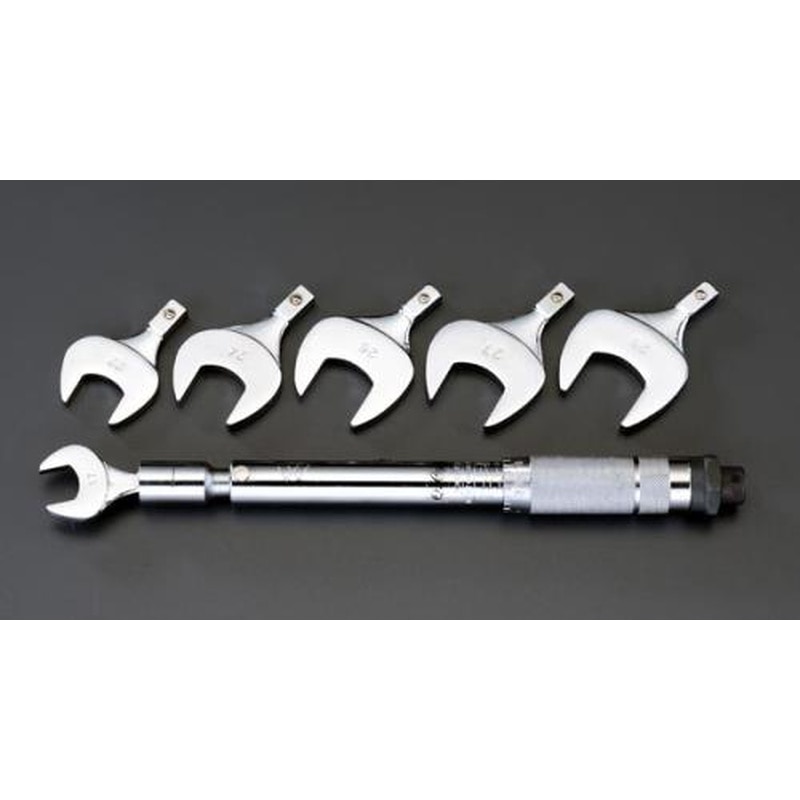

型番…RP71300●ナット対辺（適合フレアナット）…17（1/4”）・22（3/8”）・24（1/2”）・26（1/2”）（新冷媒用）・27（5/8”）・29（5/8”）（新冷媒用）mm●トルク値…10・18・42・55・65・75Nm●全長…315(17mm)～342(29mm)mm●手元で簡単にトルク値設定が可能です。●トルク精度は従来品に比べて劣ります。●精度が必要な場合はプリセット(単能)型トルクレンチのEA723A-17～-36、EA723-2A～-4B等をご使用下さい。●梱包サイズ:340×240×50●梱包重量1800g

商品コード：

4548745117479

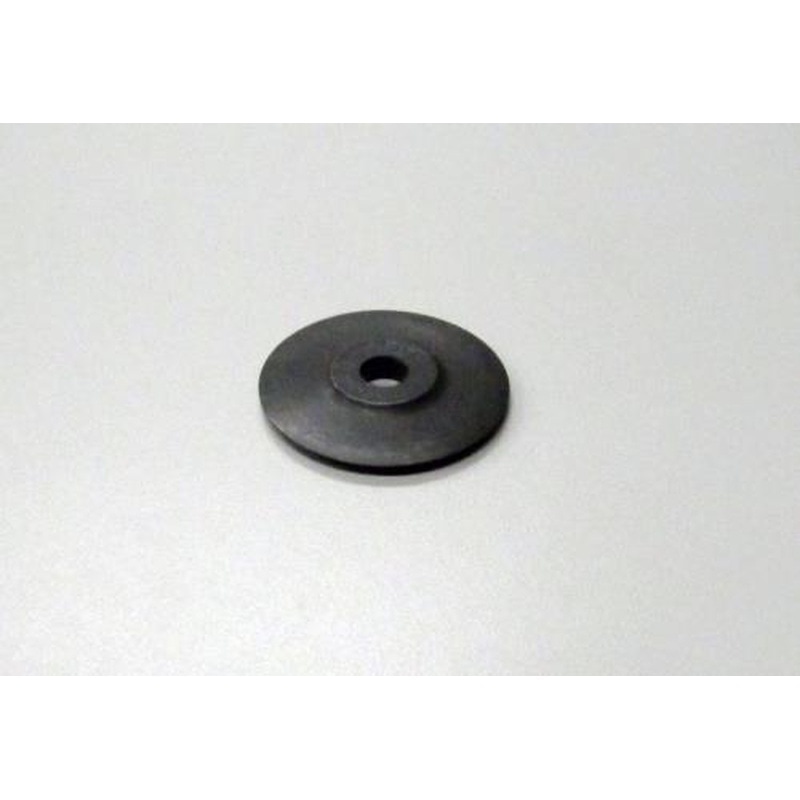

型番…34695●適合チューブカッター…EA202RB、EA202RF、EA202RG、EA205RA●適用…被覆銅管●重量…5g●入数…1枚●梱包サイズ:105×3×167●梱包重量5g

商品コード：

4548745118063

型番…RP4341●適合銅管…1/4”・5/16”・3/8”●ポート…1/4”フレアー（UNF7/16-20）●用途…ウインド型エアコン、ショーケース等、サービスポートの無い冷蔵庫等に便利です。●梱包サイズ:98×150×50●梱包重量103g

商品コード：

4548745183320

●適合チューブカッター…EA203RD・EA203RE●適合…裸銅管、被覆銅管●入数…2個●梱包サイズ:71×99×8●梱包重量18g

商品コード：

4548745184464

型番…56682●スチール製●高さ調整…29”～44”(740～1120mm)●最大能力(パイプ)…12”(300mm)●耐荷重…454kg●重量…8.6kg●★ローラーの位置が調整でき、ローラーの位置を上げることで、溝幅より広い鉄板などにも使用することができます。●ローラーヘッドでパイプがスムーズに転がります。●梱包サイズ:600×560×765●梱包重量8600g

商品コード：

4548745317398

型番…BBKG●適合サイズ…1/4”、5/16”、3/8”、1/2”、5/8”、3/4”（6穴）●全長…180mm●適合品番…EA200BK-11、-12●材質…アルミ合金●位置決めの際に分かり易い白ライン付●800シリーズ、900シリーズ(EA200BK-11、-12)のフレアツールのゲージバーとなります。●新冷媒対応。銅管はツライチでセットして下さい。●梱包サイズ:82×255×22●梱包重量596g

商品コード：

4550061125311

型番…10000539●入数…5個●EA401HB-1用パッキン

商品コード：

4550061129647

型番…424911●適合銅管サイズ…1/4”・3/8”・1/2”※5/8”、※3/4”（※はオプション）●充電器…AC100V●バッテリー…10.8V(リチウムイオン2.0Ah)●充電時間…約70分●サイズ…108×72×225(H)mm(電池セット時：108×72×261(H)mm)●重量…1.135kg(電池セット時：1.32kg)●フレア加工可能回数…1/2”の銅管を満充電で約250口(使用状況により変化します)●コーン回転数…0～290min-1●スイッチ…正逆回転切り替えシーソースイッチ●加工方式…偏心コーン(定圧押付回転方式)●加工時間…約5秒（1/4”）～7秒（3/4”）●付属品…バッテリー、充電器、電源コード、チューブカッタ、六角棒スパナ、クランプ、ケース●動力…直流整流子モーター●新冷媒対応●小型軽量化●銅管作業の必需品●コンパクトになって、さらに便利に変身！●リチウムイオン電池採用で継ぎ足し充電が可能に！●ワンアクション機構ストッパによりパイプのクランプ位置が一定するため、フレア加工にバラつきが出ません。また、クランプはワンアクションで開閉でき、スピーディな作業は可能●偏芯コーン偏芯コーンが回転しながら前進し、パイプを徐々に押し広げます。所定の加圧力になるとクラッチが働き、偏芯コーンは回転のみの動作となり、フレア面をきれいに仕上げます。●EA200RX-100を使用することで、ステンレスフレキシブル管のツバ出し加工が可能です。●シーソースイッチに変更した事により、正・逆回転の切り替えが容易になりました。●梱包サイズ:442×374×123●梱包重量4600g

商品コード：

4550061263556

型番…97303●仕様…銅管用●適合管外径…6～64mm●全長(mm)…210●重量(g)…640●銅管、アルミニウム管、薄肉電線管の切断に適しています。●切断中にきれいで完全であることを確認してください。●ハンドル内部に替刃が付いています。●カッターを閉じるとき、ローラーを清潔に保つためにカッターに触れないようにして、定期的に軽いグリースで部品を潤滑してください。●梱包サイズ:136×288×50●梱包重量652g

商品コード：

4550061489222

型番…97311●仕様…替刃●適用…銅管●適合本体…EA203ST-2●入数…2枚●サイズ…3.0×18mm●重量(g)…10●銅、アルミニウム、細い電線管の切断に適した硬化合金鋼製●梱包サイズ:69×99×7●梱包重量14g

商品コード：

4550061489239

型番…97312●仕様…替刃●適用…銅管●適合本体…EA203ST-4●入数…2枚●サイズ…6.2×22mm●重量(g)…10●銅、アルミニウム、細い電線管の切断に適した硬化合金鋼製●梱包サイズ:70×100×11●梱包重量20g

商品コード：

4550061489277

●サイズ…内寸：75(W)×60(D)×230(H)mm外寸：78(W)×60(D)×255(H)mm●材質…ポリプロピレン(内側PE加工)●適合トルクレンチ…EA723A-17・A-17B・A-22・A-22B・A-24、EA723-2A・-2B・-3J・-3H・-4・-4B●中仕切付●梱包サイズ:96×267×71●梱包重量186g

商品コード：

4550061584576

●適合銅管サイズ…1/8”・3/16”・1/4”・5/16”・3/8”・7/16”・1/2”・5/8”・3/4”●ケースサイズ…200×150×50mm●ケース材質…樹脂●重量…1.25kg●チューブカッター(能力：φ3～28mm)付●梱包サイズ:225×260×51●梱包重量3070g

商品コード：

4550061730799

●銅管外径…3/16”・1/4”・5/16”・3/8”●全長(mm)…270●最大曲げ角…180°●材質…アルミダイキャスト●狭いスペースでも作業可能なコンパクトサイズ●クイックハンドル機能で90度曲げ加工を2度行う事によって簡単に180度曲げ加工ができます。●梱包サイズ:270×146×75●梱包重量740g

商品コード：

4550061731253

●適合銅管…3/16”・1/4”・5/16”●ポート…1/4”フレアー●迅速、簡単、確実に設置できます。チャージ、テスト、退避のために、いつでもチューブにアクセスできます。●バルブクランプは、2本のマイナスネジでチューブに固定します。●各チューブサイズに対応したメカニカルストップを内蔵しているため、締め付け度を考える必要がありません。●チューブを通すには、付属のノブまたは適切なレンチで、1/4フレアポート、ステム、ニードルの組み合わせをねじ込みます。●ステムを戻し、ホースを接続し、テストやチャージを行います。●3点シール（①ニードル式バルブ、②ガスケット、③チェックバルブ）により、漏れを防止します。●ネオプレンシールは約140℃近い高温に耐えることができます。●梱包サイズ:100×139×32●梱包重量128g

商品コード：

4550061731673

●適合銅管…3/8”・1/2”・5/8”●ポート…1/4”フレアー●迅速、簡単、確実に設置できます。チャージ、テスト、退避のために、いつでもチューブにアクセスできます。●チューブを通すには、付属のノブまたは適切なレンチで、1/4フレアポート、ステム、ニードルの組み合わせをねじ込みます。●各チューブサイズに対応したメカニカルストップを内蔵しているため、締め付け度を考える必要がありません。●バルブクランプは、2本のマイナスネジでチューブに固定します。●ステムを戻し、ホースを接続し、テストやチャージを行います。●3点シール（①ニードル式バルブ、②ガスケット、③チェックバルブ）により、漏れを防止します。●ネオプレンシールは約140℃近い高温に耐えることができます。●梱包サイズ:133×164×31●梱包重量120g

商品コード：

4550061731680

●全長…200mm●材質…シュー：亜鉛ガイド：スチールハンドル：スチール、ビニールコート付●適用管…銅（なまし銅管）、真鍮、アルミニウム、スチール●適用管外径…3/16”・1/4”・5/16”・3/8”(4.8・6.4・7.9・9.5mm)●重量(g)…320●自動車のブレーキ、クーラント、空調、クラッチなどで使用される配管の曲げ加工●ねじれたり、潰さずに曲げることができます。●管のサイズによるシューの交換が不要●梱包サイズ:116×284×76●梱包重量372g

商品コード：

4550061777374

●全長(mm)…250●材質…シュー：亜鉛ガイド：スチールハンドル：スチール、ビニールコート付●適用管外径…3/16”・1/4”・5/16”・3/8”(4.8・6.4・7.9・9.5mm)●適用管…銅（なまし銅管）、真鍮、アルミニウム、スチール●重量(g)…580●自動車のブレーキ、クーラント、空調、クラッチなどで使用される配管の曲げ加工●シュー交換式●片手で曲げ加工可能●ハンディタイプで持ち運びが容易●梱包サイズ:113×343×38●梱包重量628g

商品コード：

4550061777633

型番…BBKSG●適合サイズ…1/4、3/8、1/2(3穴)●全長…120mm●3穴仕様のショートゲージバー●新冷媒対応。銅管はツライチでセットして下さい。●位置決めの際に分かり易い白ライン付●適合品番…EA200BK-11、-12、●梱包サイズ:81×254×22●梱包重量424g

商品コード：

4550061987896

型番…BBK7PG-5●適合サイズ…1/4、3/8、1/2、5/8、3/4(5穴)●重量(g)…220●全長…182mm●ゲージバーにリングライン標準装備(ゲージバーのフレア加工面の白い線)。フレア作成後、一目でフレアの大きさの確認ができるリングラインをゲージバーに搭載しました。(特許第5524879号)JIS規格の大きさにしているので、白いライン上にフレアが出来れば完成です。別売りで販売されているようなフレアゲージ等を購入する必要がありません。※ラインより大きくしたい、小さくしたいはご自身でご判断ください。あくまで、JIS規格の大きさでラインにしてあります。●適合品番…EA200BK-1、-2、-3

商品コード：

4550061987902

型番…RTQ-180●口径×トルク(N・m)…17mm×18●精度…±3％以内●適合フレアナット…1/4”（φ6.35mm)●全長…222mm●トルクレンチをナットから外すことなく締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。●フレアナットレンチの作業性とラチェットレンチの利便性を兼ね備えた、理想的なトルクレンチです。●ラチェットレンチとトルクレンチを融合した”いいとこ取り”●ラチェット戻り機能で、狭所作業も楽々●ナットをほぼ全周ホールドするので、誤操作なく確実●梱包サイズ:40×257×36●梱包重量380g

商品コード：

4550061987919

型番…FW-2479-N8●商品名…フィックスレンチ●サイズ(mm)…12・14・17・21●厚み(mm)…8●全長(mm)…250●重量(g)…220●注意…フレアユニオン本体側固定レンチの為、締付や緩めることはできません。エアコンの機種によってはサイズが合わない場合もございます。●材質…合金鋼●1本で4サイズ(12、14、17、21mm)の固定ができます。●トルクレンチの2丁掛けに最適です。●横滑り防止プレートは取り外し可能です。2mmのアレンレンチにて取り外すことができます。●業界初のトルクレンチ受け側専用レンチです。●ルームエアコン(1/4”、3/8”用)室内機側ユニオン部(オスネジ側)の六角固定用レンチです。●梱包サイズ：82×336×15●梱包重量260g

商品コード：

4550061987926

型番…FW-2479-N10●商品名…フィックスレンチ●サイズ(mm)…12・14・17・21●厚み(mm)…10●全長(mm)…250●重量(g)…230●注意…フレアユニオン本体側固定レンチの為、締付や緩めることはできません。エアコンの機種によってはサイズが合わない場合もございます。●材質…合金鋼●1本で4サイズ(12、14、17、21mm)の固定ができます。●トルクレンチの2丁掛けに最適です。●横滑り防止プレートは取り外し可能です。2mmのアレンレンチにて取り外すことができます。●業界初のトルクレンチ受け側専用レンチです。●ルームエアコン(1/4”、3/8”用)室内機側ユニオン部(オスネジ側)の六角固定用レンチです。●梱包サイズ：82×335×15●梱包重量282g

商品コード：

4550061987933

型番…RTQ-380●口径×トルク(N・m)…22mm×38●精度…±3％以内●適合フレアナット…3/8”（φ9.53mm)●全長…255mm●トルクレンチをナットから外すことなく締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。●フレアナットレンチの作業性とラチェットレンチの利便性を兼ね備えた、理想的なトルクレンチです。●ラチェットレンチとトルクレンチを融合した”いいとこ取り”●ラチェット戻り機能で、狭所作業も楽々●ナットをほぼ全周ホールドするので、誤操作なく確実●梱包サイズ:50×287×36●梱包重量434g

商品コード：

4550061987940

型番…RTQ-550●口径×トルク(N・m)…26mm×55●精度…±3％以内●適合フレアナット…1/2”（φ12.7mm）●全長…270mm●トルクレンチをナットから外すことなく締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。●フレアナットレンチの作業性とラチェットレンチの利便性を兼ね備えた、理想的なトルクレンチです。●ラチェットレンチとトルクレンチを融合した”いいとこ取り”●ラチェット戻り機能で、狭所作業も楽々●ナットをほぼ全周ホールドするので、誤操作なく確実●梱包サイズ:52×330×39●梱包重量474g

商品コード：

4550061988824

型番…RTQ-750●口径×トルク(N・m)…29mm×75●精度…±3％以内●適合フレアナット…5/8”(φ15.88mm)●全長…300mm●トルクレンチをナットから外すことなく締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。●フレアナットレンチの作業性とラチェットレンチの利便性を兼ね備えた、理想的なトルクレンチです。●ラチェットレンチとトルクレンチを融合した”いいとこ取り”●ラチェット戻り機能で、狭所作業も楽々●ナットをほぼ全周ホールドするので、誤操作なく確実●梱包サイズ:52×332×39●梱包重量510g

商品コード：

4550061988831

型番…ATQ-500●口径×トルク(N・m)…24mm×55●適合フレアナット…1/2”（φ12.7）●全長(mm)…245●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:51×287×37●梱包重量406g

商品コード：

4550061988848

型番…ATQ-550●口径×トルク(N・m)…26mm×55●適合フレアナット…1/2”（φ12.7）●全長(mm)…245●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:53×331×40●梱包重量430g

商品コード：

4550061988855

型番…ATQ-750●口径×トルク(N・m)…29mm×75●適合フレアナット…5/8”（φ15.88）●全長(mm)…280●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:52×330×39●梱包重量460g

商品コード：

4550061988862

型番…ATQ-180●口径×トルク(N・m)…17mm×18●適合フレアナット…1/4”（φ6.35）●全長(mm)…210●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:40×257×36●梱包重量342g

商品コード：

4550061988879

型番…ATQ-380●口径×トルク(N・m)…22mm×38●適合フレアナット…3/8”（φ9.53）●全長(mm)…240●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。

商品コード：

4550061988886

型番…ATQ-800●口径×トルク(N・m)…27mm×80●適合フレアナット…5/8”（φ15.88）●全長(mm)…280●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:53×332×39●梱包重量486g

商品コード：

4550061989838

型番…ATQ-1000●口径×トルク(N・m)…36mm×100●適合フレアナット…3/4”（φ19.05）●全長(mm)…370●精度…±3%●フレアナットレンチの締め付けは正しく行わないと、締付不足または締付過ぎによるフレア部破損を引き起こし、冷媒漏れの原因となります。●トルクレンチをご使用頂ければ、簡単正確な締付ができます。●規程のトルク値まで締め付けるとカチッという音がして、首が折れます。力を緩めると元の状態に戻ります。●※トルクレンチについてご使用の際は、フレアナット面に対して垂直方向にトルクレンチを掛けてください。斜め掛けの場合、トルクレンチが滑る、または適切なトルク値で首が折れないという不具合が起こります。●梱包サイズ:98×416×45●梱包重量716g

商品コード：

4550061989845
