冷凍機・空調機工事用部材

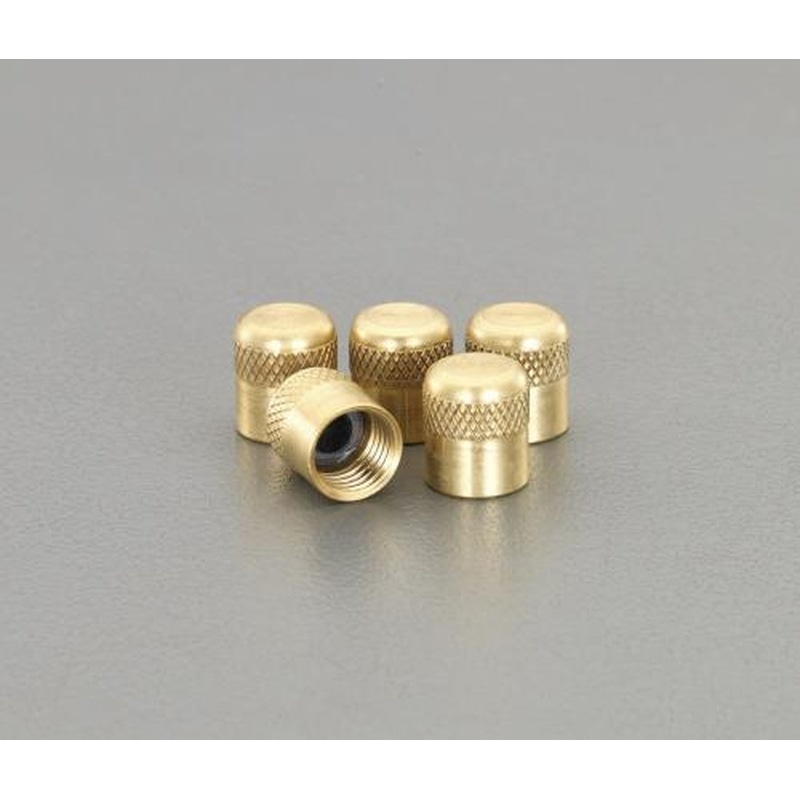

●フレアーサイズ…3/8”●入数…5個●材質…真鍮●重量(g)…18●ネオプレンシールガスケット入り●指締め用ローレット付●梱包サイズ:65×95×16●梱包重量63g

商品コード：

4518340867062

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●最高使用圧力…5.3MPa●接続…ロウ付●銅管…3/8”●全長…140mm●使用温度範囲…-40～148℃●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:40×75×165●梱包重量335g

商品コード：

4518340867109

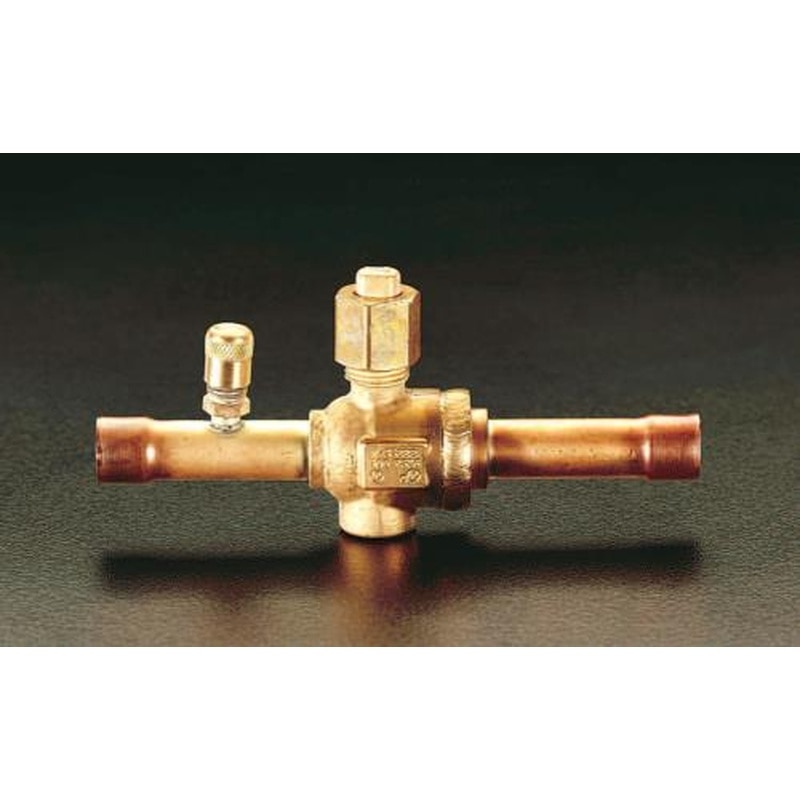

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●最高使用圧力…5.3MPa●接続…ロウ付●銅管…1/2”●全長…160mm●使用温度範囲…-40～148℃●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:40×75×165●梱包重量270g

商品コード：

4518340867116

●適用冷媒…CFC・HCFC・HFC●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●最高使用圧力…5.3MPa●接続…ロウ付●銅管…5/8”●全長…160mm●使用温度範囲…-40～148℃●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:75×40×167●梱包重量347g

商品コード：

4518340867123

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●最高使用圧力…5.3MPa●接続…ロウ付●銅管…3/4”●全長…165mm●使用温度範囲…-40～148℃●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:93×52×193●梱包重量472g

商品コード：

4518340867130

●適用冷媒…CFC・HCFC・HFC●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●最高使用圧力…5.3MPa●接続…ロウ付●銅管…7/8”●全長…190mm●使用温度範囲…-40～148℃●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:82×50×195●梱包重量459g

商品コード：

4518340867147

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●フィルタードライヤーやバルブをロウ付けする時はバルブを全開にし、バルブを濡れタオルで巻いて熱より守って下さい。また、できるだけ熱を集中させ短時間で仕上げて下さい。●最高使用圧力…5.3MPa●接続…ロウ付●銅管…1-1/8”●全長…232mm●使用温度範囲…-40～148℃●アクセスポート付●液体、気体いずれかの高圧又は低圧の冷媒管で使用できます。●管の両端が長いので、バルブを分解せずに、取付できます。●バルブのボールシールはカーボンを使用したテフロンです。これが普通のテフロンより密閉性を強化し、ボールを長持ちさせます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットが2重に密閉します。●内部の高い圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流せる方向はボールバルブのボディー側面に矢印で示されています。●ステムの頂上の矢印を流れの方向に合わせて切替えます。一方が開いている間、もう一方は閉じています。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●付属のバルブコアをお客様で装着する必要があります。●梱包サイズ:95×60×253●梱包重量834g

商品コード：

4518340867154

●52mmとコンパクトサイズで狭い場所でもアクセスできます●サイズ：43(W)×23(D)×52(H)mm●使用圧力：3.92MPa●52mmとコンパクトサイズで狭い場所でもアクセスできます。●真空ポンプからフロンボンベへの接続変更時も真空状態を維持したまま行えるので、ホース内の空気抜きの手間が省けます。●適用冷媒：R410A●ハンドルカラー：ピンク●接続径：UNF1/2-20×UNF1/2-20(5/16”フレア）●重量：90g●耐圧：5MPa●コード番号：EA104AD-26A●こちらの商品は事業者様向け商品です。

商品コード：

2500100180872

●日本車R134aカーエアコン用●サイズ：直径7×20mm●コード品番：EA400-4●こちらの商品は事業者様向け商品です。

商品コード：

2500100624314

●サイズ…25.40mm●入数…5個●材質…銅●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:103×137×48●梱包重量340g

商品コード：

4550061136041

●サイズ…25.40mm●入数…5個●材質…銅●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:92×134×37●梱包重量102g

商品コード：

4550061138014

●適合銅管サイズ（外径）…1/2”（12.70mm）●入数…5個●外径(mm)…12.81±0.03●材質…銅●梱包サイズ:131×209×21●梱包重量112g

商品コード：

4550061294284

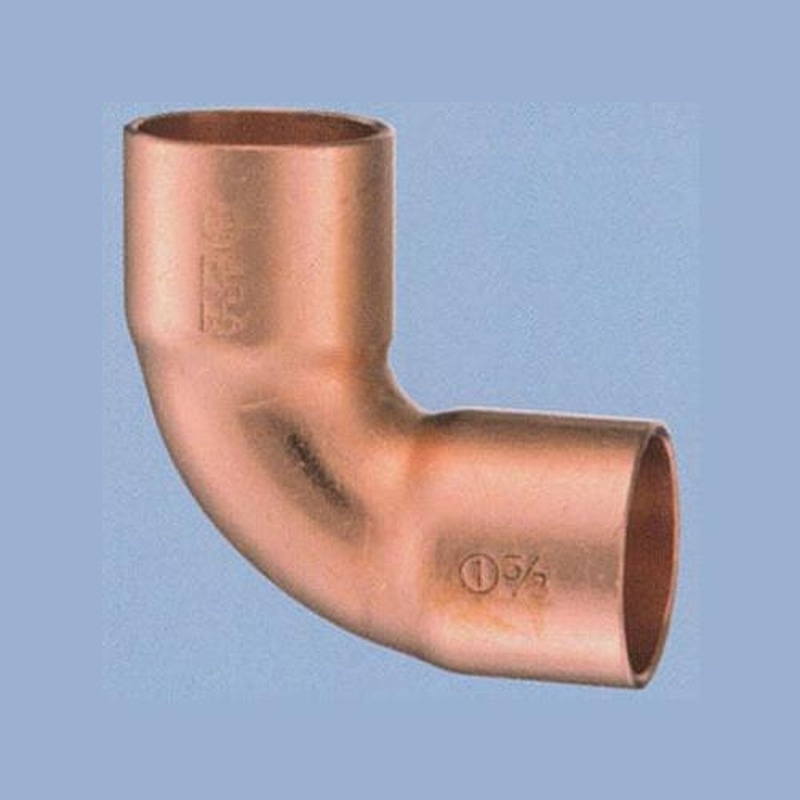

●サイズ…28.58mm●材質…銅●入数…5個●外径(mm)…28.75±0.04

商品コード：

4550061294444

●サイズ…19.05mm●入数…5個●外径(mm)…φ19.19±0.03●材質…銅●梱包サイズ:144×196×29●梱包重量96g

商品コード：

4550061294475

●サイズ…31.75mm●入数…5個●外径(mm)…φ33.95±0.04●重量(g)…58●材質…銅●梱包サイズ:122×189×38●梱包重量242g

商品コード：

4550061296905

●適合銅管サイズ（外径）…5/8”（15.88mm）●材質…銅●入数…5個●外径(mm)…φ16±0.03●重量(g)…34●梱包サイズ:105×144×30●梱包重量194g

商品コード：

4550061296912

型番…RP4101T●サイズ…43(W)×23(D)×52(H)mm●使用圧力…3.92MPa●耐圧…5.0MPa●重量…90g●52mmとコンパクトサイズで狭い場所でもアクセスできます。●真空ポンプからフロンボンベへの接続変更時も真空状態を維持したまま行えるので、ホース内の空気抜きの手間が省けます。●適用冷媒…R12・R22・R502●接続径…UNF7/16-20×UNF7/16-20(1/4”フレア）●梱包サイズ:52×54×41●梱包重量98g

商品コード：

4550061600955

型番…A41851N●フレアーねじ…オス：1/4”×1/4”メス：5/16”●入数…3個●コアディップレッサー(ムシ押し)は必要に応じて取り外して下さい。●梱包サイズ:63×94×25●梱包重量256g

商品コード：

4550061958582

型番…BV-410●接続径（フレアー）…5/16”オス×5/16”メス●使用圧力…3.5MPa●仕様…45°エルボ●ハンドルを90°回すだけでガスの流れを止めたり調整できます。●梱包サイズ:67×97×32●梱包重量108g

商品コード：

4550061958599

型番…BV-410A●接続径（フレアー）…1/4”オス×5/16”メス●使用圧力…3.5MPa●仕様…45°エルボ●ハンドルを90°回すだけでガスの流れを止めたり調整できます。●梱包サイズ:67×98×32●梱包重量112g

商品コード：

4550061958605

型番…BV-45●接続径（フレアー）…1/4”オス×1/4”メス●使用圧力…3.5MPa●仕様…45°エルボ●メスフレア側は45°エルボになっています。●ハンドルを90°回すだけでガスの流れを止めたり調整できます。●梱包サイズ:66×97×31●梱包重量106g

商品コード：

4550061958629

全長…215mm●軸長…150mm●材質…先端：炭素鋼軸：合金鋼グリップ：アセテート樹脂●生産国…日本●自動車のﾀｲﾔのﾊﾞﾙﾌﾞｺｱにも使用できます●梱包サイズ:305×16×65●梱包重量35g

商品コード：

4518340559608

型番…RP451-6●HFC使用可能●入数…6個●※シールパッキンの色はロットによって赤色の場合があります（色指定は出来ません)●梱包サイズ:40×70×5●梱包重量6g

商品コード：

4518340889163

型番…RP464●ムシ付●銅管長さ…50mm●1/4”フレアー●銅管サイズ…1/4”(6.35mm)●HFC使用可能●梱包サイズ:115×100×15●梱包重量31g

商品コード：

4518340889187

型番…RP458●フレアータイプ●入数…1個●HFC使用可能●梱包サイズ:120×100×20●梱包重量61g

商品コード：

4518340889200

型番…RP457●フレアータイプ●入数…1個●HFC使用可能●梱包サイズ:100×110×15●梱包重量60g

商品コード：

4518340889217

型番…RP455●フレアータイプ●ねじサイズ（フレアー）…1/4”（6.35mm)●入数…1個●HFC使用可能●梱包サイズ:115×100×20●梱包重量82g

商品コード：

4518340889224

●サイズ…22.22mm●入数…5個●重量(g)…46●材質…銅●梱包サイズ:140×113×32●梱包重量306g

商品コード：

4518340003651

●メスねじ…Rc1/4”●オスねじ…1/4”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量28.5g

商品コード：

4518340143456

●メスねじ…Rc1/4”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量30g

商品コード：

4518340143463

●メスねじ…Rc3/8”●オスねじ…1/4”フレアー●入数…1個●材質…真鍮耐圧：5Mpa201007090956●梱包サイズ:40×50×30●梱包重量31g

商品コード：

4518340143487

●メスねじ…Rc3/8”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量40g

商品コード：

4518340143494

●メスねじ…Rc3/8”●オスねじ…1/2”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量140g

商品コード：

4518340143500

●メスねじ…Rc1/2”●オスねじ…3/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量141g

商品コード：

4518340143531

●メスねじ…Rc1/2”●オスねじ…1/2”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量155g

商品コード：

4518340143548

●メスねじ…Rc1/2”●オスねじ…5/8”フレアー●入数…1個●材質…真鍮●梱包サイズ:40×50×30●梱包重量165g

商品コード：

4518340143555

●サイズ…9.53mm●重量(g)…4●材質…銅●入数…5個●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:68×41×16●梱包重量20g

商品コード：

4518340242128

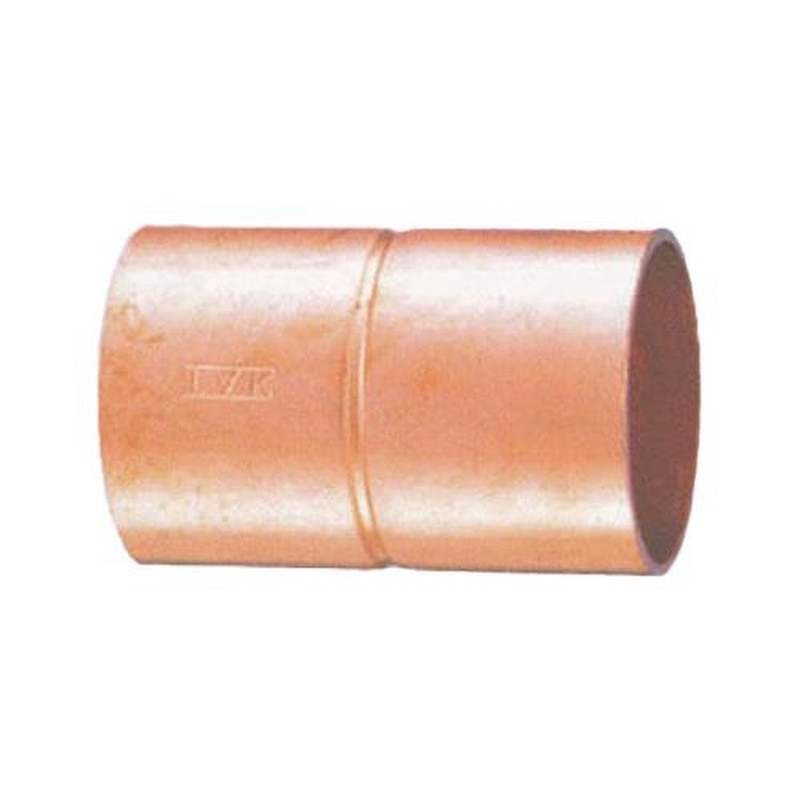

●サイズ…12.70mm●重量(g)…6●材質…銅●入数…5個●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:92×42×22●梱包重量36g

商品コード：

4518340242142

●サイズ…15.88mm●重量(g)…12●材質…銅●入数…5個●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:208×147×37●梱包重量56g

商品コード：

4518340242159

●サイズ…22.23mm●重量(g)…26●材質…銅●入数…5個●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:221×147×30●梱包重量122g

商品コード：

4518340242555

型番…RP4301M●全長…57～62mm●チャージホース先端に取付けて使用することにより冷媒の吹出しがなく安全に作業できます。●適用冷媒…R410A・R32●接続径…UNF1/2-20×UNF1/2-20●重量…83g●梱包サイズ:115×100×23●梱包重量83g

商品コード：

4518340640931

型番…RP4201M●全長…57～62mm●チャージホース先端に取付けて使用することにより冷媒の吹出しがなく安全に作業できます。●適用冷媒…R407C・R404A●接続径…UNF7/16-20×UNF7/16-20●梱包サイズ:115×100×23●梱包重量83g

商品コード：

4518340640948

型番…RP4401M●全長…57～62mm●チャージホース先端に取付けて使用することにより冷媒の吹出しがなく安全に作業できます。●適用冷媒…R134a●接続径…M10(P1.5)×M10(P1.5)●梱包サイズ:115×100×23●梱包重量83g

商品コード：

4518340640955

型番…RP4101M●全長…57～62mm●チャージホース先端に取付けて使用することにより冷媒の吹出しがなく安全に作業できます。●適用冷媒…R12・R22・R502等●接続径…UNF7/16-20×UNF7/16-20●梱包サイズ:115×100×23●梱包重量83g

商品コード：

4518340640962

型番…RP4304●接続径…1/4”フレア●変換アダプター(5/16”)付●サブ画像1は2008年度カタログ画像(モデルチェンジ前)になります（2008/11/13）●梱包サイズ:42×158×33●梱包重量188g

商品コード：

4518340640979

型番…RP4202●耐圧…3.5MPa●チャージホースの先端に取り付けることで冷媒の吹出し防止●真空ポンプに取付けることでオイル逆流やエア混入を防止●サービス用の為、配管への常用設置はしないで下さい。●接続径…1/4”オス×1/4”メス(ローレット)●梱包サイズ:90×70×20●梱包重量80g

商品コード：

4518340640986

型番…RP4203●耐圧…3.5MPa●チャージホースの先端に取り付けることで冷媒の吹出し防止●真空ポンプに取付けることでオイル逆流やエア混入を防止●サービス用の為、配管への常用設置はしないで下さい。●接続径…1/4”オス×1/4”オス●梱包サイズ:90×70×20●梱包重量70g

商品コード：

4518340640993

型番…RP4302●耐圧…3.5MPa●チャージホースの先端に取り付けることで冷媒の吹出し防止●真空ポンプに取付けることでオイル逆流やエア混入を防止●サービス用の為、配管への常用設置はしないで下さい。●接続径…5/16”オス×5/16”メス(ローレット)●サブ画像は2007年9月までの商品です●梱包サイズ:85×50×25●梱包重量80g

商品コード：

4518340641006

型番…RP4303●耐圧…3.5MPa●チャージホースの先端に取り付けることで冷媒の吹出し防止●真空ポンプに取付けることでオイル逆流やエア混入を防止●サービス用の為、配管への常用設置はしないで下さい。●接続径…5/16”オス×5/16”オス●サブ画像は2007年9月までの商品です●梱包サイズ:85×50×25●梱包重量90g

商品コード：

4518340641013

型番…RP4602●接続径…1/4”オス×1/4”メス●サイズ…30(W)×133(L)×37(H)mm●サブ画像1はモデルチェンジ前の商品です（2008/10/31）●梱包サイズ:70×150×25●梱包重量169g

商品コード：
