冷凍機・空調機工事用部材

型番…RP4004●適用…冷媒・エアー(可燃性・毒性ガス除く)●接続径…1/4”オス×1/8”NPTメス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●梱包サイズ:90×60×30●梱包重量100g

商品コード：

4518340516489

型番…RP4002●適用…冷媒、空気(可燃性・毒性ガス除く)●フレアーねじ(両オス)…1/4”オス×1/4”オス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●重量・・・110g●梱包サイズ:90×60×30●梱包重量105g

商品コード：

4518340516496

型番…RP4003●適用…冷媒、空気(可燃性・毒性ガス除く)●フレアーねじ(両オス)…3/8”オス×3/8”オス●最高使用圧力…4.5MPa●流体温度範囲…-40～148℃●梱包サイズ:90×60×30●梱包重量105g

商品コード：

4518340516502

型番…RP4005●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…1/8”NPTメス×1/8”NPTメス●最高使用圧力…6.8MPa●流体温度範囲…-40～148℃●パネル取付下穴φ14.5mm、板厚1～4mm●梱包サイズ:115×105×25●梱包重量127g

商品コード：

4518340516519

型番…RP4006●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…1/4”フレアオス×1/4”フレアオス●最高使用圧力…6.8MPa●流体温度範囲…-40～148℃●パネル取付下穴φ14.5mm、板厚1～4mm●梱包サイズ:115×100×25●梱包重量117g

商品コード：

4518340516526

型番…RP4007●適用…冷媒、空気(可燃性・毒性ガス除く)●テフロンシートバルブ採用●接続径…3/8”フレアオス×3/8”フレアオス●最高使用圧力…6.8MPa●パネル取付下穴φ14.5mm、板厚1～4mm●流体温度範囲…-40～148℃●梱包サイズ:115×100×25●梱包重量135g

商品コード：

4518340516533

全長…215mm●軸長…150mm●材質…先端：炭素鋼軸：合金鋼グリップ：アセテート樹脂●生産国…日本●自動車のﾀｲﾔのﾊﾞﾙﾌﾞｺｱにも使用できます●梱包サイズ:305×16×65●梱包重量35g

商品コード：

4518340559608

●フレアーサイズ…5/8”●材質…真鍮●入数…5個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあります。●45°フレアーフィッティング。●梱包サイズ:80×110×24●梱包重量310g

商品コード：

4518340697256

●フレアーサイズ…3/4”●材質…真鍮●入数…5個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあります。●45°フレアーフィッティング。●梱包サイズ:150×35×75●梱包重量493g

商品コード：

4518340697263

●フレアーねじ…5/8”●材質…真鍮●入数…5個●使用しないポートの密閉に用います。シールテープやネジロックと併用して下さい。●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:80×115×24●梱包重量433g

商品コード：

4518340697270

●フレアーねじ…3/4”●材質…真鍮●入数…5個●使用しないポートの密閉に用います。シールテープやネジロックと併用して下さい。●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:100×120×30●梱包重量732g

商品コード：

4518340697287

型番…RP4414S●〈セット内容〉●1/4”＆5/16”バルブコアリムーバー●バルブコア×20個●1/4”ホースパッキン×18個●5/16”ホースパッキン×18個●ムシ押し×10個●3/8”ホースパッキン×5個●プラスチックケース入り●梱包サイズ:90×120×20●梱包重量122g

商品コード：

4518340836587

型番…RP4304S●〈セット内容〉●1/4”＆5/16”バルブコアリムーバー＆インストーラー●バルブコア×10個●1/4”ホースパッキン×18個●5/16”ホースパッキン×18個●ムシ押し×10個●サブ画像1は2008年度カタログ画像(モデルチェンジ前)になります（2008/11/13）●梱包サイズ:100×185×30●梱包重量287g

商品コード：

4518340836594

●銅管サイズ…1/4”●材質…銅●適用冷媒…CFC、HCFC、HFC●使用温度…最高800℃程度まで（ロウ付けするため）●使用圧力…3.0MPa●梱包サイズ:50×160×25●梱包重量100g

商品コード：

4548745833607

●銅管サイズ…3/8”●材質…銅●適用冷媒…CFC、HCFC、HFC●使用温度…最高800℃程度まで（ロウ付けするため）●使用圧力…3.0MPa●梱包サイズ:50×160×25●梱包重量95g

商品コード：

4548745833614

●銅管サイズ…1/2”●材質…銅●適用冷媒…CFC、HCFC、HFC●使用温度…最高800℃程度まで（ロウ付けするため）●使用圧力…3.0MPa●梱包サイズ:50×160×25●梱包重量94g

商品コード：

4548745833621

●サイズ…25.40mm●入数…5個●材質…銅●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去してください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。●梱包サイズ:92×134×37●梱包重量102g

商品コード：

4550061138014

●適合銅管サイズ（外径）…1/2”（12.70mm）●入数…5個●外径(mm)…12.81±0.03●材質…銅●梱包サイズ:131×209×21●梱包重量112g

商品コード：

4550061294284

●サイズ…28.58mm●材質…銅●入数…5個●外径(mm)…28.75±0.04

商品コード：

4550061294444

●サイズ…19.05mm●入数…5個●外径(mm)…φ19.19±0.03●材質…銅●梱包サイズ:144×196×29●梱包重量96g

商品コード：

4550061294475

●サイズ…31.75mm●入数…5個●外径(mm)…φ33.95±0.04●重量(g)…58●材質…銅●梱包サイズ:122×189×38●梱包重量242g

商品コード：

4550061296905

●適合銅管サイズ（外径）…5/8”（15.88mm）●材質…銅●入数…5個●外径(mm)…φ16±0.03●重量(g)…34●梱包サイズ:105×144×30●梱包重量194g

商品コード：

4550061296912

型番…RP4115●適用ねじ径…1/4”(UNF7/16-20)●入数…3個●ストラップ付●材質…本体：ナイロン、パッキン：NBR●梱包サイズ:105×70×20●梱包重量8g

商品コード：

4550061596074

型番…A41851N●フレアーねじ…オス：1/4”×1/4”メス：5/16”●入数…3個●コアディップレッサー(ムシ押し)は必要に応じて取り外して下さい。●梱包サイズ:63×94×25●梱包重量256g

商品コード：

4550061958582

型番…BV-410●接続径（フレアー）…5/16”オス×5/16”メス●使用圧力…3.5MPa●仕様…45°エルボ●ハンドルを90°回すだけでガスの流れを止めたり調整できます。●梱包サイズ:67×97×32●梱包重量108g

商品コード：

4550061958599

型番…BV-410A●接続径（フレアー）…1/4”オス×5/16”メス●使用圧力…3.5MPa●仕様…45°エルボ●ハンドルを90°回すだけでガスの流れを止めたり調整できます。●梱包サイズ:67×98×32●梱包重量112g

商品コード：

4550061958605

自動車用エアコンのバルブコア(ムシ)を回すレンチです｡HFC-134a(R-134a)とCFC-12(R-12)のバルブコアに使用できます｡自動車やバイク用タイヤの米式バルブコアにも対応します｡グリップ部は､滑りにくいローレット加工が施されています｡●全長:73mm・重量:19g・対応バルブ:HFC-134a(R-134a)/CFC-12(R-12)兼用

商品コード：

2503400030878

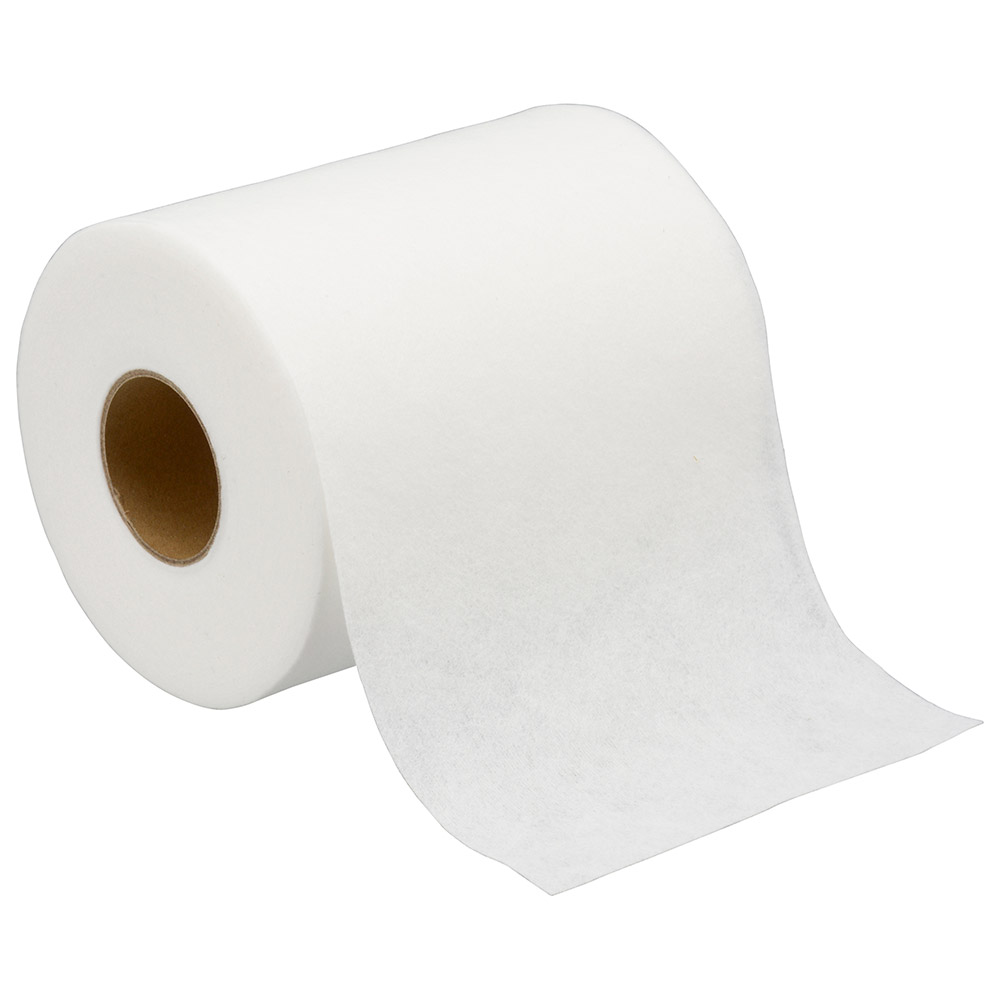

●室内機と銅管の接続部の結露防止に●材質:PET●寸法:幅…100mm、長さ…20m

商品コード：

2501300008478

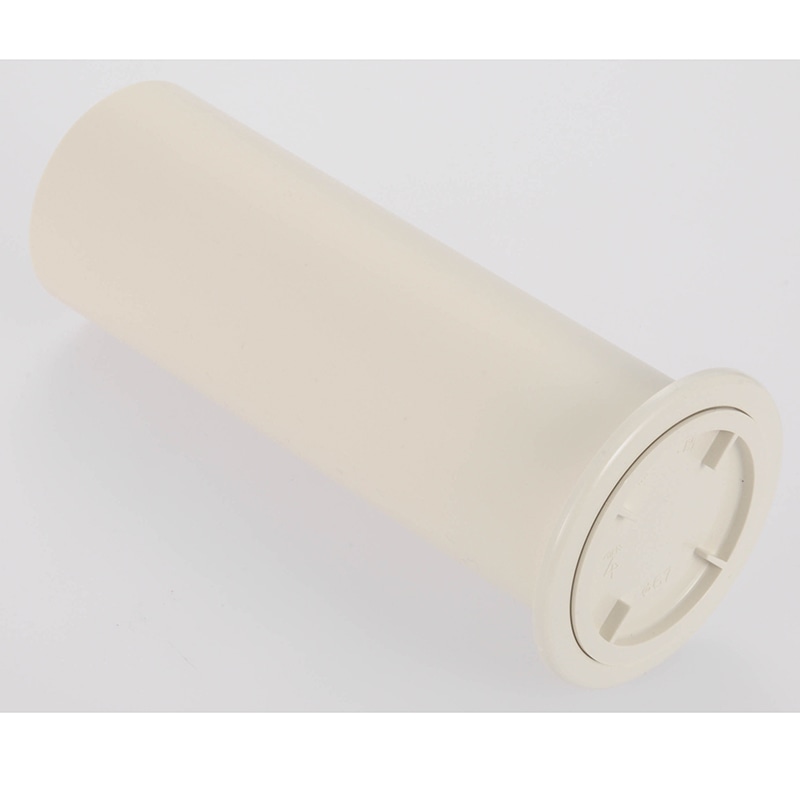

●壁に配管やドレンホースを通す時に使います。●壁厚に合わせてカットして使います。●配管用貫通穴:φ70ミリ

商品コード：

2501300009437

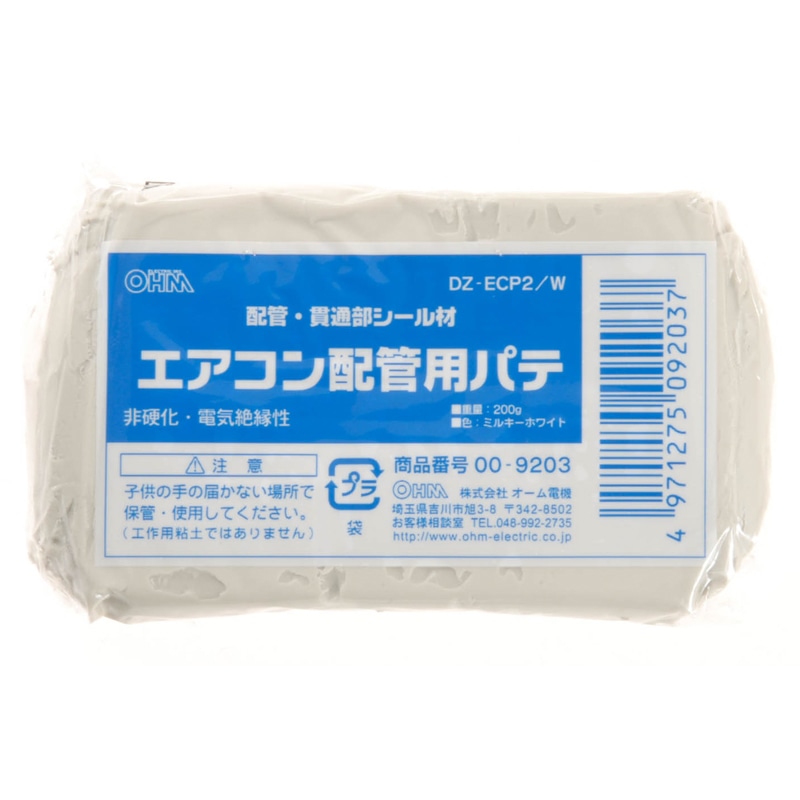

●エアコン配管用パテ(配管・貫通部シール材)●非硬化・電気絶縁性●色:ミルキーホワイト●容量:200ｇ

商品コード：

2501300009444

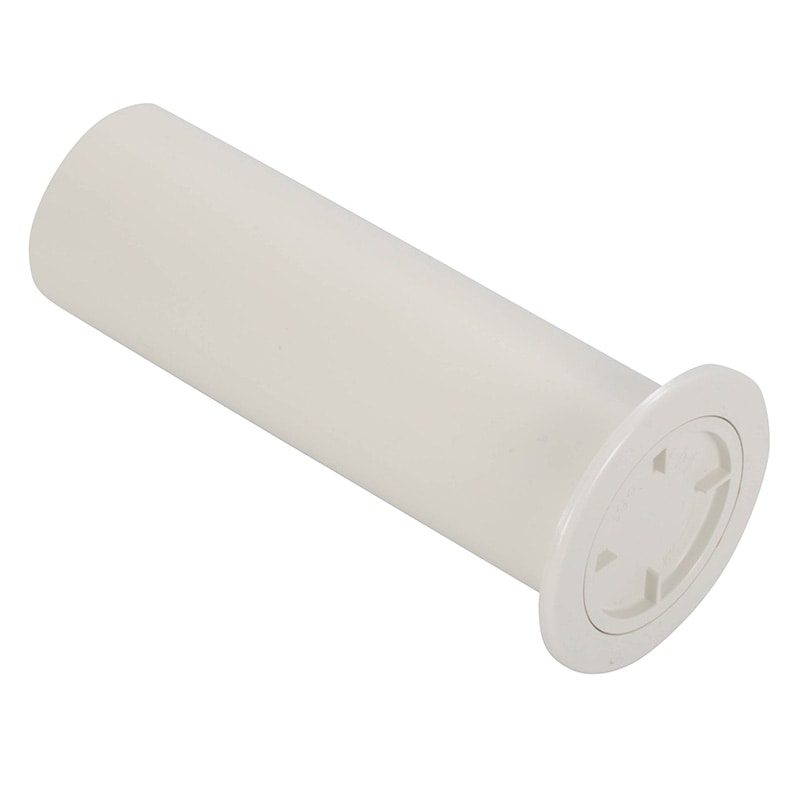

●壁に配管やドレンホースを通す時に使います。●壁厚に合わせてカットして使います。●配管用貫通穴:φ65ミリ

商品コード：

2501300009468

●エアコン配管用パテ(配管・貫通部シール材)●非硬化・電気絶縁性●色:グレー●容量:1Kg

商品コード：

2501300010440

●エアコン配管用パテ(配管・貫通部シール材)●非硬化・電気絶縁性●色:ミルキーホワイト●容量:1ｋｇ

商品コード：

2501300010457

排気の方向を変えたい、又は遠くへ排気したい場合に。

商品コード：

2502700031608

●サイズ…22.22mm●入数…5個●重量(g)…46●材質…銅●梱包サイズ:140×113×32●梱包重量306g

商品コード：

4518340003651

●オス、メスねじサイズ…1/4”フレアー●銅パッキン付●材質…真鍮●入数…1個●●フレアーナットを締める時は必ずトルクレンチを使用して締めて下さい。締め付け不足による冷媒の漏れ、締め過ぎによるフレアー部の破損を防止します。●真鍮でできており、漏出の可能性を無くしています。●機械加工されており、漏れ防止を保証するために操作、輸送、保管中のダメージに対して、耐性があります。●内部はなめらかに仕上してあるので、流れに摩擦がなく、又、圧力が下がるのを防ぎます。●45°フレアーフィッティング。●梱包サイズ:50×60×16●梱包重量39g

商品コード：

4518340020757

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/4”×1/4”●重量(g)…291●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:71×69×98●梱包重量289g

商品コード：

4518340024434

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…3/8”×3/8”●重量(g)…298●全長(mm)…68.2●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:68×68×98●梱包重量300g

商品コード：

4518340024441

●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●フレアーねじ…1/2”×1/2”●重量(g)…509●全長(mm)…88.1●使用温度範囲…-40～148℃●摩擦を最小限に、流れを最大限にするため、充分なサイズの穴があります。●矢印の方向に流れる時の最大圧は35kg/cm、逆の場合は24kg/cm。●3つの隔壁が完璧な密閉性と耐久性を保ちます。●梱包サイズ:84×85×93●梱包重量485g

商品コード：

4518340024458

●全長…55.5mm●フレアーねじ…1/4”×1/4”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●ロー付けタイプ●梱包サイズ:27×27×68●梱包重量75g

商品コード：

4518340024465

●全長…61.1mm●フレアーねじ…3/8”×3/8”●最大圧力…4.8MPa●耐熱…93℃●R410A使用不可●流れを制限することなく逆流に対して確実に密閉します。●どのような向きでも作動します。●ソフトネオプレン製のシートが確実に密閉します。●4つのスペーサーがワッシャー、シートの位置を維持します。●リンを含むブロンズのスプリングがどのような向きででもバルブを閉めます。●ガスケットが半永久的に密閉します。●腐食と強度のための真鍮製ボディ。●梱包サイズ:68×28×28●梱包重量93g

商品コード：

4518340024472

●適用冷媒…CFC、HCFC、HFC(R12・R22・R502・R134a・R404A・R407C・R32・R410A)●最大使用圧力…5.3MPa●接続…ロウ付●銅管…3/8”●全長…140mm●使用温度範囲…-40～149℃●ボールシール材はカーボン添加テフロン製です。強度とシール性が向上します。●1/4回転(90°)の操作で全開、全閉可能●【取り付け方法】①ロウ付け作業前に必ずバルブを全開の状態にして下さい。②シールキャップとガスケットを外して下さい。③バルブ内部の部品を熱のダメージから守るために、水で濡らした布などで包んで下さい。④両端を同時にロウ付けしないで下さい。一方をロウ付けした後、バルブ本体が手で触れることができるくらいまで充分濡れ布で冷却させた後、他方をロウ付けして下さい。⑤全体が充分冷却してから濡れ布を外して下さい。⑥一般的な銀ロウとフラックスを使用しロウ付を行なってください。（炎を直接バルブに当てないで下さい。）⑦ロウ付け作業中は、窒素ブローを行って下さい。●当製品は高圧、低圧配管の気体、液体の両方の冷媒管で使用できます。●2つのOリングステムシールが強力に密閉します。●シールキャップ内のゴムのガスケットにより2重に密閉します。●内部の圧力がステムを圧迫する時、ナイロンワッシャーが摩擦を抑える働きをします。●流体の使用方向はボールバルブのボディー側面に矢印で示されています。●ステムの矢印を流れの方向に合わせると開いた状態に、流れの方向に直角にすると閉じた状態になります。●ロウづけをする際は内部の構成部品を保護するため、濡らした布などを巻いて、熱を抑えて下さい。●梱包サイズ:75×40×167●梱包重量322g

商品コード：

4518340024564

●<セット内容>●(1/4”)…20個●(3/8”)…20個●(1/2”)…20個●(5/8”)…10個●(3/4”)…10個●ケースサイズ…300(W)×200(D)×62(H)mm●銅管継手●ストレート●【はんだ及びろう付けのポイント】・銅管は端部が直角になるように切断した後、リーマーなどで内外面のバリを除去をしてください。・接合部は真円になるようにセージングツールで修正してください。・ナイロンたわしなどを用いて銅管外面を磨きます。・銅管外面の差し込み長さの約2/3にフラックスを薄く塗布してください。塗りすぎますと内面に流れ込み、腐蝕や青水の原因となる可能性があります。・加熱はプロパントーチで継手・銅管に均一に行ってください。・はんだ等はトーチを遠ざけた状態で行います。使用量は管外周を一回りする程度が適当で、差しすぎるのはムダとなるばかりでなく腐蝕の原因にもなります。・徐々に冷却した後、濡れた布等で余剰のフラックスを拭き取ってください。

商品コード：

4518340262010

●接続径(フレアー)…5/8×5/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…88mm●重量…480g●使用温度範囲…-40~149℃●3つの隔壁が完璧な密閉性と耐久性を保ちます｡●摩擦を最小限に､流れを最大限にするため､充分なサイズの穴があります｡●矢印の方向に流れる時の最大圧は35kg/cm､逆の場合は24kg/cm｡

商品コード：

4518340387997

●適合銅管…1/4●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…69mm●重量…270g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388000

●適合銅管…3/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…69mm●重量…220g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388017

●適合銅管…1/2●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…89mm●重量…480g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388024

●適合銅管…5/8●耐圧…3.5MPa●適用冷媒…R12・R22・R134a・R404A・R407C●全長…89mm●重量…530g●使用温度範囲…-40~149℃●ロウ付型

商品コード：

4518340388031

●オスねじ(フレアー)…1/4●メスねじ(NPT)…1/8●材質…真鍮●対辺…14.2mm●重量…約19g●入数…1個●推奨最大使用耐圧…700psi(約4.8Mpa)●真鍮でできており､漏出の可能性を無くしています｡●機械加工されており､漏れ防止を保証するために､操作､輸送､保管中のダメージに対して､耐性があります｡●内部はなめらかに仕上してあるので､流れに摩擦がなく､又､圧力が下がるのを防ぎます｡

商品コード：

4518340388048

●ねじサイズ…5/16●銅管サイズ…1/4×60mm●入数…2本●材質…真鍮(C3604､C1220)●サービスポートのない機器に取付け､ガスの充填に使用します｡●新冷媒対応●ムシ付

商品コード：

4518340475038
