圧着ペンチ

裸圧着端子・スリーブ用●圧着範囲(m㎡)…1.25・2・5.5●全長…176mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745348316

裸圧着端子・スリーブ用●圧着範囲(m㎡)…1.25・2・3.5・5.5●全長…176mm●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745348323

絶縁被覆付閉端接続子用●圧着範囲…CE-1・CE-2・CE-5●全長…182mm●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745348330

絶縁被覆付圧着端子・スリーブ用●圧着範囲(m㎡)…0.3・0.5・1.25・2●全長…183mm●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745348347

裸圧着端子・スリーブ用●圧着範囲…1.25・2・5.5・8m㎡●全長…235mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●梱包サイズ:110×315×20●梱包重量440g

商品コード：

4548745348354

裸圧着端子・スリーブ用●圧着範囲…1.25・2・5.5・8・14m㎡●全長…243mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●梱包サイズ:110×315×20●梱包重量450g

商品コード：

4548745348361

裸圧着端子・スリーブ用●圧着範囲(m㎡)…8・14・22・38m㎡●全長…334mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●38m㎡の圧着が手動でできます。●梱包サイズ:120×395×23●梱包重量760g

商品コード：

4548745348378

絶縁被覆付閉端接続子用●圧着範囲…CE-1・CE-2・CE-5・CE-8●全長…244mm●梱包サイズ:110×315×20●梱包重量460g

商品コード：

4548745348392

リングスリーブ用●圧着範囲…特小（1.6×2）・小・中●全長…181mm●JIS適応品●JISマーク付きなので官公庁指定工事に使用可能●梱包サイズ:90×230×20●梱包重量270g

商品コード：

4548745348408

リングスリーブ用●全長…242mm●圧着範囲…特小（1.6×2）・小・中・大●JIS適応品(JISC9711)●JISマーク付きなので官公庁指定工事に使用可能●梱包サイズ:110×315×20●梱包重量460g

商品コード：

4548745348415

型番…690001●全長…120mm●ソーラーパネルの接続に使用される、MC4コネクタ専用工具です。●対応コネクタ…MC4●梱包サイズ:120×19×190●梱包重量42g

商品コード：

4548745726701

型番…70822630●EA580KE-22用替刃●梱包サイズ：50×18×84●梱包重量55g

商品コード：

4548745726749

型番…975912●重量…5g●EA538KM-3、-5用替刃●梱包サイズ:55×2×85●梱包重量5g

商品コード：

4548745879445

型番…91102●圧着範囲…0.5-0.75・1-1.5・2.5・4・6m㎡●全長…204mm●対応端子…フェルール端子●ハンドル…プラスチック●重量…400g●梱包サイズ:108×287×23●梱包重量442g

商品コード：

4548745968835

型番…91105●圧着範囲…0.5-1・1.1-2.5・4-6m㎡●全長…240mm●対応端子…絶縁端子●ハンドル…プラスチック●重量…545g●梱包サイズ:112×23×305●梱包重量545g

商品コード：

4548745968842

型番…91106●圧着範囲…0.25・1.5・2.5・2.5-4・6・6-8・10m㎡●全長…262mm●対応端子…裸端子●ハンドル…プラスチック●重量…550g●梱包サイズ:78×22×280●梱包重量550g

商品コード：

4548745968859

●ロングハンドルで力が入りやすく効率の良い作業が行えます。●裸圧着端子用●圧着範囲…120～240m㎡●全長…978mm●重量…4.8kg●梱包サイズ:178×715×50●梱包重量5180g

商品コード：

4550061168561

●適合被覆外径…φ0.7～2.6mm●対応端子…LSA端子●切断能力…φ0.35～0.9mm●全長…185mm●重量…60g●材質…ポリアミド●LSA端子用●電線の接続・切断・取り外し・整線・モジュールのフレームからの取り外しなどに●必要に応じて内蔵のハサミをオフにすることもできます●引っ張りフック、ブレード付●端子盤面に押し込むだけの1アクションでケーブルを圧着し切断できます●梱包サイズ：69×246×38●梱包重量82g

商品コード：

4550061592113

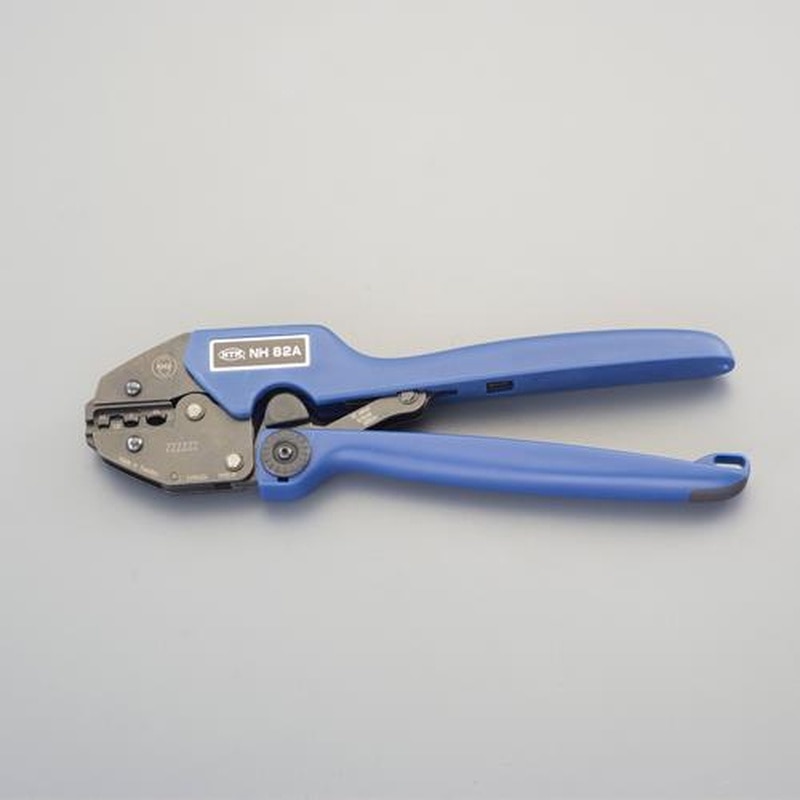

●圧着範囲(m㎡)…0.5・1.25・2・5.5●全長(mm)…260●重量(g)…560●防水形圧着端子(SR)、防水形圧着接続子(SB)専用●梱包サイズ:123×341×32●梱包重量680g

商品コード：

4550061701720

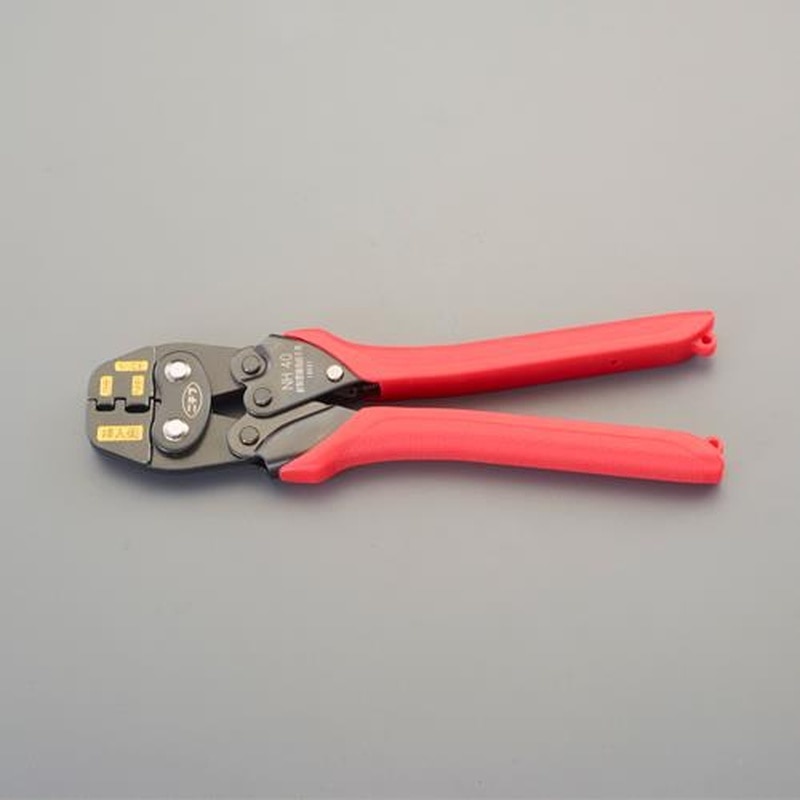

●適合端子…SQCE-2HP・5HP●全長(mm)…240●重量(g)…430●防災用●耐熱型閉端接続子(SQ)専用●EA538MC-11・12用●梱包サイズ:112×315×22●梱包重量478g

商品コード：

4550061702475

型番…975250●適用端子…COAX・BNC・TNC●適用同軸ケーブル…RG59・62・71●全長(mm)…220●仕上げ…磨き●ハンドル…コンフォートグリップ●重量…498g●材質…高級クロームバナジウム電気鋼●クリンピング能力(SWmm)…0.72・1.07・1.72・3.25・4.52・5.4●スリーブ(mm)…0.95・1.3・2.1・3.9・5.4・6.4●圧着段数…6●精密な圧着ダイスと強制ロック（解除可能）により安定した圧着作業ができます。●圧着力は工場で精密に調整されています（較正）。●トグルレバーによって力を増幅し、作業の疲労を少なくします。●適切なハンドルポジション、軽量で短い構造、人間工学に基づくハンドル形状によって、とても使いやすくなっています。

商品コード：

4518340189911

型番…975308●圧着範囲(m㎡)…0.08～10●全長(mm)…190●仕上げ…磨き●ハンドル…コンフォートグリップ●用途…エンドスリーブ●重量…477g●材質…高級クロームバナジウム電気鋼●圧着ポジション数…1●AWG(AmericanWireGauge)…28～8●正面からしっかり圧着できます。●最大2.5m㎡のエンドスリーブを横から平行に通すことができます。●最大2×4m㎡または2×AWG12のすべてのツインエンドスリーブにとくに合います。●DIN462281部＋4部によるエンドスリーブの圧着●希望するエンドスリーブのサイズに自動的に調整：間違ったダイの使用による圧着ミスがありません。●フェルール端子を手前からツールに差し込みます●強制ロック（解除可能）により安定した圧着作業が可能です。●圧着力は工場で精密に調整されています（較正）。●トグルレバーによって力を増幅し、作業の疲労を少なくします。●持ちやすく軽いので、快適に使えます。●高級クロムバナジウム電気鋼、油焼き入れ●梱包サイズ:82×244×27●梱包重量534g

商品コード：

4518340189928

型番…975309●圧着範囲(m㎡)…0.08～10、16●全長(mm)…190●仕上げ…磨き●ハンドル…コンフォートグリップ●用途…エンドスリーブ●重量…486g●材質…高級クロームバナジウム電気鋼●圧着ポジション数…1●AWG(AmericanWireGauge)…28～6●正面からしっかり圧着できます。●1つのダイスで0.08～10.0m㎡および16.0m㎡を圧着します。●圧着範囲0.08～10または16.0m㎡の調整用セレクタレバー付き●2×10m㎡、最大φ6.6mmまでのツインワイヤーフェルール●DIN462281部＋4部によるエンドスリーブの圧着●希望するエンドスリーブのサイズに自動的に調整：間違ったダイの使用による圧着ミスがありません。●フェルール端子を手前からツールに差し込みます●強制ロック（解除可能）により安定した圧着作業が可能です。●圧着力は工場で精密に調整されています（較正）。●トグルレバーによって力を増幅し、作業の疲労を少なくします。●持ちやすく軽いので、快適に使えます。●高級クロムバナジウム電気鋼、油焼き入れ

商品コード：

4518340193956

型番…※ESCOオリジナルセット品●<セット内容>…3本セット(工具袋付)●絶縁端子用…対応端子：絶縁端子圧着範囲：0.75～1.5、1.5～2.5、2.5～6.0m㎡●差込端子用…対応端子：差込端子(6.3mm幅)圧着範囲：0.5～1.5、1.5～2.5m㎡(ISOL：絶縁被覆部用)●裸端子用…対応端子：裸端子圧着端子：0.5～1.5、1.5～2.5、2.5～6.0m㎡●全長…215mm●ビスカッター付●ハンドル…プラスチックスリーブ●仕上げ…磨き●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:300×120×50●梱包重量938g

商品コード：

4518340500051

〈セット内容〉…3本組●裸端子用…圧着範囲：1.25・2.0・5.5m㎡全長：176mmJIS適合品●絶縁閉端接続子用…圧着範囲：CE-1・-2・-5全長：182mm●リングスリーブ用…圧着範囲：特小・小・中全長：181mmJIS適合品●裸端子、リングスリーブ用のペンチはJIS適合品の為、官公庁指定工事に使用可能。●工具袋付●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:290×113×50●梱包重量799g

商品コード：

4518340500297

〈セット内容〉…2本組●裸端子用…圧着範囲：1.25・2.0・5.5・8.0m㎡全長：235mmJIS適合品●絶縁閉端接続子用…圧着範囲：CE-1・-2・-5・-8全長：244mm●裸端子用のペンチはJIS適合品の為、官公庁指定工事に使用可能。●工具袋付●工具袋は予告無く色や材質を変更する事がございます。●梱包サイズ:290×113×40●梱包重量858g

商品コード：

4518340500341

型番…975110●ハンドル…プラスチックスリーブ●仕上げ…磨き●全長…190mm●能力…6P(9.65mm)：RJ11、RJ128P(11.68mm)：RJ45●重量…310g●電話ケーブルリボンの切断、皮むき、モジュール端子の圧着に。●6mm・12mm切断用カッターとケーブル分解用ナイフを装備しています。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。●ラチェット式で、完全に握り込んで解除。リリースノブでも途中解除します。●サブ画像1は前モデル（2006まで）●旧モデルと、新モデルで替刃の互換性はありません。替刃をご購入の際は、現在お持ちの本体が、新モデルなのか旧モデルなのかを、使用方法（添付のjpg資料）でご確認ください。(2013/04/161028)●梱包サイズ:71×217×25●梱包重量332g

商品コード：

4518340102767

サイズ：

●全長…190mm

型番…975112●ハンドル…プラスチックスリーブ●仕上げ…磨き●全長…200mm●能力…4P(7.65mm)：RJ106P(9.65mm)：RJ11、RJ128P(11.68mm)：RJ45●重量…535g●電話ケーブルリボンの切断、皮むき、モジュラ―端子の圧着に。●6mm・12mm切断用カッターとケーブル分解用ナイフを装備しています。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。●ラチェット式で、完全に握り込んで解除。リリースノブでも途中解除します。●梱包サイズ:72×25×216●梱包重量564g

商品コード：

4518340102774

サイズ：

●全長…200mm

型番…PAD-20●圧着範囲(m㎡)…1.25、2.0、5.5、8.0●全長(mm)…215●裸端子用●梱包サイズ:109×259×28●梱包重量568g

商品コード：

4550061327524

型番…9732240●全長…240mm●圧着範囲…0.5～6.0m㎡●重量(g)…300●材質…ヘッド仕上げ：磨き・黒表面処理ハンドル仕様：コンフォート●裸圧着端子、絶縁被覆付圧着端子用●ワイヤーストリッパー…0.75・1.0・1.5・2.5・4.0・6.0m㎡●ビスカッター付●AWG(AmericanWireGauge)…20～10●梱包サイズ:83×302×37●梱包重量306g

商品コード：

4550061327555

型番…6240313●適合端子…裸圧着スリーブ、スプライス端子●圧着範囲(m㎡)…1.5･2.5･4.0･6.0･10.0●全長(mm)…250●梱包サイズ:99×258×31●梱包重量618g

商品コード：

4550061327586

型番…6240603●圧着範囲(m㎡)…0.5-1.01.5-2.54.0-6.0●全長(mm)…200●絶縁端子用●梱包サイズ:149×425×37●梱包重量608g

商品コード：

4550061327616

型番…6240803●対応コネクタ…RJ45RJ11RJ12RJ10RJ9●能力…8P6P4P●全長(mm)…200●レバーの力を圧着に効率よく伝達します。●梱包サイズ:188×451×37●梱包重量618g

商品コード：

4550061327647

型番…M200A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…225●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストリッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…235g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●裸圧着端子・スリーブ用●特殊鋼（総焼入れ）製●梱包サイズ:86×293×15●梱包重量268g

商品コード：

4550061660423

型番…M400A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…235●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…285g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●絶縁端子・裸圧着端子・スリーブ用●梱包サイズ:87×293×18●梱包重量316g

商品コード：

4550061660430

型番…M600A●圧着範囲(m㎡)…1.25・2.0・5.5●全長(mm)…235●材質…特殊鋼・PVC(塩化ビニル樹脂)●ケーブルストリッパー能力…0.75・0.9・1.25・2.0・3.5・5.5m㎡●重量…290g●カッター・・・銅線：φ1.8mm、鉄線：φ1.0mm●ボルト・ネジの切断・・・M2.6・M3・M3.5・M4・M5●オープンバレル(連鎖形)端子、裸圧着端子・スリーブ用●梱包サイズ:85×293×15●梱包重量322g

商品コード：

4550061660447

●対応コネクタ…RJ-11・RJ-45●能力…4P・8P●全長(mm)…約180●材質…ABS樹脂●RoHS対応品●電話ケーブルリボンの切断、皮むき、モジュラー端子の圧着が可能●梱包サイズ:143×300×28●梱包重量198g

商品コード：

4550061691045

●全長(mm)…240●圧着範囲(m㎡)…1.25・2●裸圧着端子(FT形)専用●梱包サイズ:111×315×22●梱包重量464g

商品コード：

4550061889268

●裸圧着端子及びスリーブ用●重量…3.3kg●圧着範囲(m㎡)…裸端子：8・14・22・38●全長…575mm●材質…ヘッド部分：鉄鋳物ハンドル等：スチール●ダイスを回転させ圧着範囲の調整を行います。●梱包サイズ:140×600×50●梱包重量3300g

商品コード：

4518340775732

●裸圧着端子及びスリーブ用●重量…3.3kg●圧着範囲(m㎡)…裸端子：14・22・38・60●全長…575mm●材質…ヘッド部分：鉄鋳物ハンドル等：スチール●ダイスを回転させ圧着範囲の調整を行います。●梱包サイズ:139×600×43●梱包重量3240g

商品コード：

4518340775749

●裸圧着端子及びスリーブ用●重量…4.34kg●圧着範囲(m㎡)…裸端子：22・38・60・80・100●全長…660mm●材質…ヘッド部分：鉄鋳物ハンドル等：スチール●ダイスを回転させ圧着範囲の調整を行います。●梱包サイズ:155×670×45●梱包重量4340g

商品コード：

4518340775756

型番…975214●圧着範囲…0.1～0.5、0.5～1、1～1.5m㎡●全長…195mm●材質…スチール製●重量…380g●プラグコネクター(2.8mm、4.8mm幅)用●ラチェット式●握り込んで解除（途中解除可能）●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です●梱包サイズ:82×243×25●梱包重量417g

商品コード：

4518340783263

型番…975223●対応端子…裸端子●圧着範囲…16・25m㎡●全長…250mm●ハンドル…プラスチックスリーブ●仕上げ…磨き●重量…565g●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:102×263×29●梱包重量621g

商品コード：

4518340783270

型番…975230●対応端子…裸圧着スリーブ、スプライス端子●圧着範囲…1.5、2.5、4、6、10m㎡●全長…220mm●重量(g)…477●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:77×227×31●梱包重量517g

商品コード：

4518340783287

型番…975233●対応端子…裸端子●圧着範囲…0.5～1.5m㎡、1.5～2.5m㎡4～6m㎡、6～10m㎡●全長…220mm●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:76×228×30●梱包重量517g

商品コード：

4518340783294

型番…975234●対応端子…差込端子●圧着範囲…ﾌﾟﾗｸﾞ幅2.8mm：0.1-0.25m㎡、0.5-1m㎡ﾌﾟﾗｸﾞ幅4.8mm：0.5-1m㎡、1.5-2.5m㎡0.1～2.5m㎡●全長…220mm●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:78×228×28●梱包重量524g

商品コード：

4518340783300

型番…975235●対応端子…差込端子(4.8/6.3mm幅)●圧着範囲…0.5～1m㎡、1.5～2.5m㎡4～6m㎡●全長…220mm●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:76×230×30●梱包重量525g

商品コード：

4518340783317

型番…975236●対応端子…絶縁端子●圧着範囲…0.5～1m㎡、1.5～2.5m㎡、4～6m㎡●全長…220mm●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:76×228×30●梱包重量521g

商品コード：

4518340783324

型番…975238●対応端子…スリーブ●圧着範囲…0.25～0.75m㎡、1～1.5m㎡、2.5m㎡4m㎡、6m㎡●全長…220mm●ハンドル…コンフォート●仕上げ…磨き●てこの原理を最大限利用したデザインにより、少ない力での圧着が可能です。●はんだ付けを必要としない端子等の圧着作業に。●精密なダイスと自動リリース機構付ロックシステムにより、規格に適合した圧着作業が繰り返し行えます。（工場にて規格に適合するように精密に設定されています。)●最適な重心位置とアングルのついたヘッド、人間工学に基づいたハンドル形状により大変作業しやすくなっております。●負荷のかかる全パーツはオイル焼き入れ焼き戻し処理済の特殊鋼製。●梱包サイズ:77×230×30●梱包重量525g

商品コード：

4518340783331

型番…MH-22●対応端子…裸圧着端子・スリーブ用●圧着範囲（m㎡）…5.5・8・14・22●全長…330mm●ハンドル材質…スチール●刃材質…特殊鋼●重量…680g●JIS適合品●JISマーク付なので、官公庁指定工事に使用可能●梱包サイズ:120×395×23●梱包重量760g

商品コード：

4548745905908
