工作機械用クランプ

型番…BCF8X35●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M8●Aサイズ…35mm●Bサイズ…13mm●ボール径…5.5mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:110×13×50●梱包重量19g

商品コード：

4518340101494

型番…BCF8X50●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M8●Aサイズ…50mm●Bサイズ…13mm●ボール径…5.5mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:80×13×50●梱包重量25g

商品コード：

4518340101548

型番…BCF10X25●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M10●Aサイズ…25mm●Bサイズ…16mm●ボール径…7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:70×16×50●梱包重量24g

商品コード：

4518340101562

型番…BCF10X40●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M10●Aサイズ…40mm●Bサイズ…16mm●ボール径…7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:70×16×50●梱包重量34g

商品コード：

4518340101579

型番…BCF10X60●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M10●Aサイズ…60mm●Bサイズ…16mm●ボール径…7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:120×16×50●梱包重量43g

商品コード：

4518340101586

型番…BCF12X30●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M12●Aサイズ…30mm●Bサイズ…18mm●ボール径…8.7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:70×13×75●梱包重量40g

商品コード：

4518340101609

型番…BCF12X50●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M12●Aサイズ…50mm●Bサイズ…18mm●ボール径…8.7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:82×63×140●梱包重量56g

商品コード：

4518340101616

型番…BCF12X80●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M12●Aサイズ…80mm●Bサイズ…18mm●ボール径…8.7mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:126×18×52●梱包重量76g

商品コード：

4518340101623

型番…BCF16X40●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M16●Aサイズ…40mm●Bサイズ…24mm●ボール径…12mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:110×24×50●梱包重量91g

商品コード：

4518340101630

型番…BCF16X60●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M16●Aサイズ…60mm●Bサイズ…24mm●ボール径…12mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:140×25×50●梱包重量120g

商品コード：

4518340101647

型番…BCF16X90●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…半球タイプ●Eサイズ…M16●Aサイズ…90mm●Bサイズ…24mm●ボール径…12mm●入数…1個●半球タイプは面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。●梱包サイズ:160×24×50●梱包重量173g

商品コード：

4518340101654

型番…BCR6X40●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M6●Aサイズ…40.9mm●Bサイズ…10mm●ボール径…4.0mm●入数…１個入り●梱包サイズ:70×10×50●梱包重量11g

商品コード：

4518340101685

型番…BCR8X20●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M8●Aサイズ…21.3mm●Bサイズ…13mm●ボール径…5.5mm●入数…１個入り●梱包サイズ:75×3×75●梱包重量14g

商品コード：

4518340101692

型番…BCR8X35●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M8●Aサイズ…36.3mm●Bサイズ…13mm●ボール径…5.5mm●入数…１個入り●梱包サイズ:70×13×50●梱包重量19g

商品コード：

4518340101715

型番…BCR8X50●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M8●Aサイズ…51.3mm●Bサイズ…13mm●ボール径…5.5mm●入数…１個入り●梱包サイズ:100×8×50●梱包重量25g

商品コード：

4518340101722

型番…BCR10X25●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M10●Aサイズ…26.7mm●Bサイズ…16mm●ボール径…7.0mm●入数…１個入り●梱包サイズ:100×15×80●梱包重量26g

商品コード：

4518340101739

型番…BCR10X40●本体材質…SCM435、処理：黒染め●ボール材質…SUJ2●形状…全球タイプ●Eサイズ…M10●Aサイズ…41.7mm●Bサイズ…16mm●ボール径…7.0mm●入数…１個入り●梱包サイズ:85×16×55●梱包重量34g

商品コード：

4518340101746

型番…BJ740-06001●材質…S45C●処理…焼入焼戻、黒染め●ねじ…M6×1●Aサイズ…9mm●Bサイズ…13mm●Dサイズ…10mm●梱包サイズ:65×13×50●梱包重量6g

商品コード：

4518340133945

型番…ISK10-1-T6/D18●材質…ポリアミド●適用六角穴付きボルト…M12●サイズ(mm)…D：18、H：2.5、T：6●入数…20個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:80×20×110●梱包重量34g

商品コード：

4518340222403

型番…ISK14-1-T8/D24●材質…ポリアミド●適用六角穴付きボルト…M16●サイズ(mm)…D：24、H：3、T：8●入数…20個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:100×27×120●梱包重量2g

商品コード：

4518340222410

型番…ISK12-1-T7/D21●材質…ポリアミド●適用六角穴付きボルト…M14●サイズ(mm)…D：21、H：3、T：7●入数…20個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:100×13×120●梱包重量34g

商品コード：

4518340222434

型番…ISK17-1-T10/D30●材質…ポリアミド●適用六角穴付きボルト…M20●サイズ(mm)…D：30、H：4、T：10●入数…10個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:100×30×120●梱包重量3g

商品コード：

4518340222472

型番…ISK6-1-T4/D13●材質…ポリアミド●適用六角穴付きボルト…M8●サイズ(mm)…D：13、H：2、T：4●入数…20個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:110×12×60●梱包重量34g

商品コード：

4518340225244

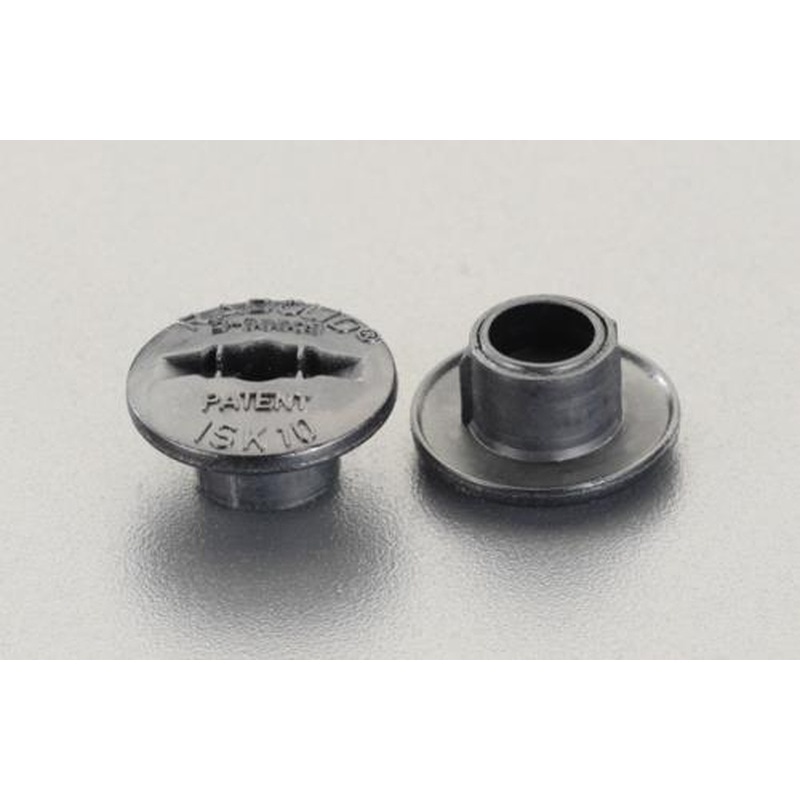

型番…ISK8-1-T5/D16●材質…ポリアミド●適用六角穴付きボルト…M10●サイズ(mm)…D：16、H：2、T：5●入数…20個●キャップは繰り返し使用可能●コインで30°回転させると固定されます。●六角穴付ボルトの六角穴を錆や汚れから守ります。●素手で着脱しないため、安全です。●梱包サイズ:80×13×110●梱包重量34g

商品コード：

4518340225251

型番…KM-RB10●治具として使用します。●ラインなどで軽い物の搬送作業において使用します。●材質…スチール、ニッケルメッキ●Aサイズ…10mm●Bサイズ…15mm●ねじサイズ…M5●吸着力…10N(1kgf)●梱包サイズ:80×150×40●梱包重量10g

商品コード：

4518340474031

型番…KM-RB14●治具として使用します。●ラインなどで軽い物の搬送作業において使用します。●材質…スチール、ニッケルメッキ●Aサイズ…14mm●Bサイズ…16mm●ねじサイズ…M6●吸着力…40N(4kgf)●梱包サイズ:80×150×40●梱包重量20g

商品コード：

4518340474048

型番…KM-RT14●治具として使用します。●ラインなどで軽い物の搬送作業において使用します。●材質…スチール、ニッケルメッキ●穴径…4.5mm●Aサイズ…46mm●Bサイズ…36mm●Cサイズ…19mm●Dサイズ…14mm●Eサイズ…12mm●吸着力…40N(4kgf)●梱包サイズ:80×150×40●梱包重量180g

商品コード：

4518340474062

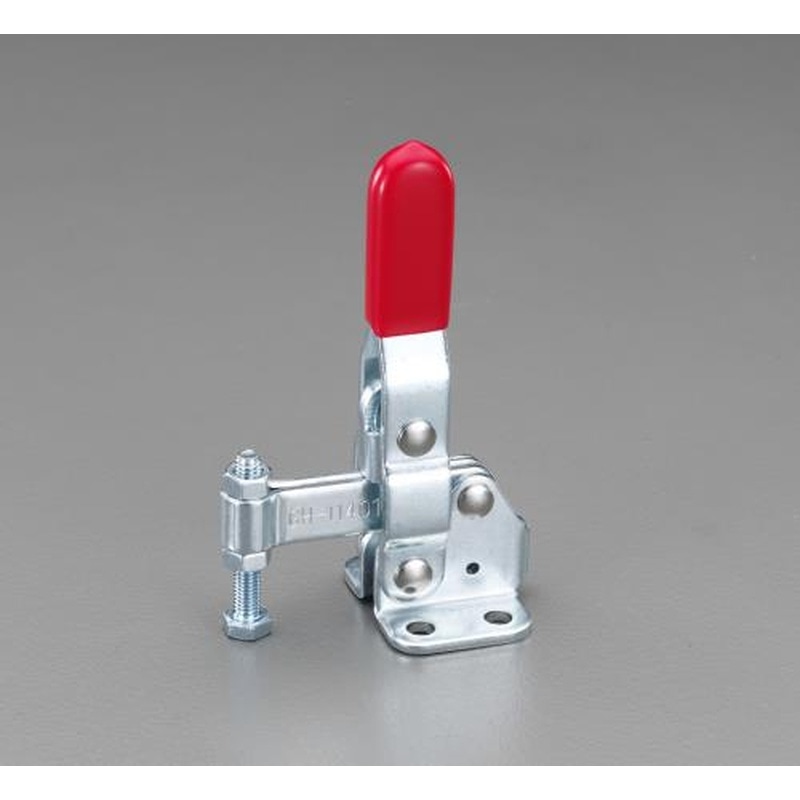

●垂直レバー・下方押え型●締付能力…100kg●クランプ部…六角ボルト頭（M6×40mm）●バー開き角度…95°●ハンドル開き角度…65°●サイズ…44×67×111(H)mm●取付金具…44×33mm●取付穴…φ6.2mm×4箇所●重量…200g●ビニールグリップ付●梱包サイズ:122×44×160●梱包重量200g

商品コード：

4518340702844

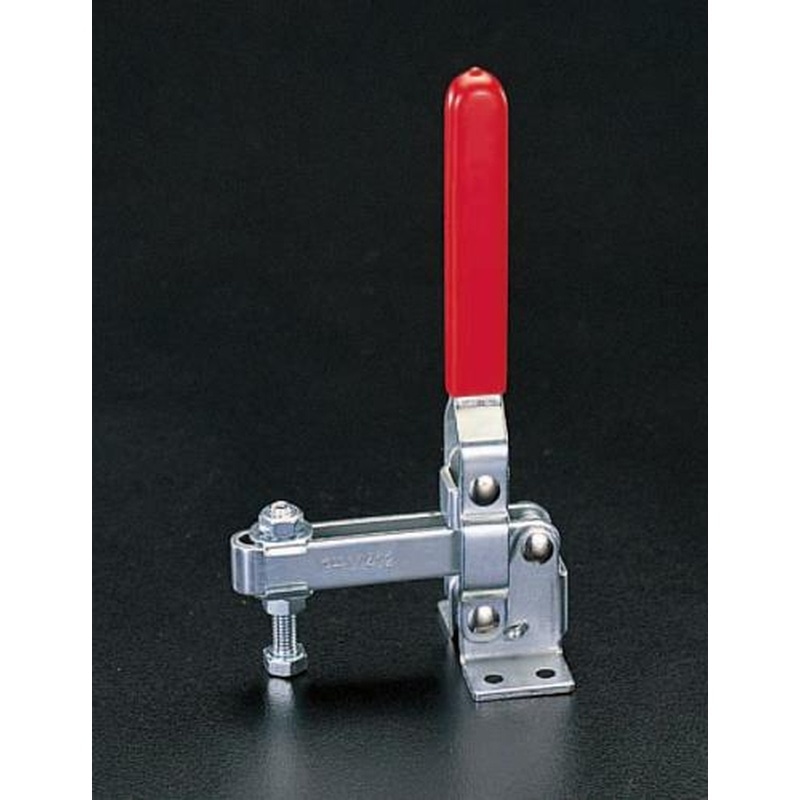

●垂直レバー・下方押え型●締付能力…200kg●クランプ部…六角ボルト頭●バー開き角度…110°●ハンドル開き角度…64°●取付サイズ…33×64mm●取付穴…φ6.2mm×４箇所●重量…370g●全高…192.5mm●ビニールグリップ付●梱包サイズ:135×60×300●梱包重量370g

商品コード：

4518340702851

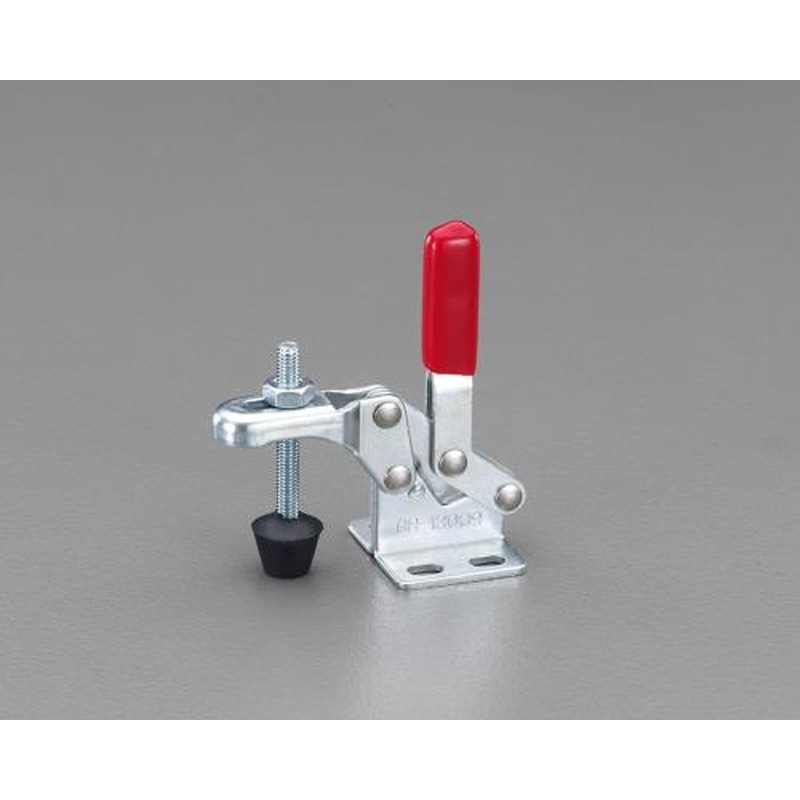

●垂直レバー・下方押え型●締付能力…30kg●バー開き角度…80°●ハンドル開き角度…88°●クランプ部…ネオプレンキャップ●材質…スチール製（亜鉛メッキ）●取付サイズ…24×28mm●取付穴…4×10mm4箇所●重量…40g●押さえの高さ調整が可能です。●梱包サイズ:75×30×150●梱包重量40g

商品コード：

4518340702899

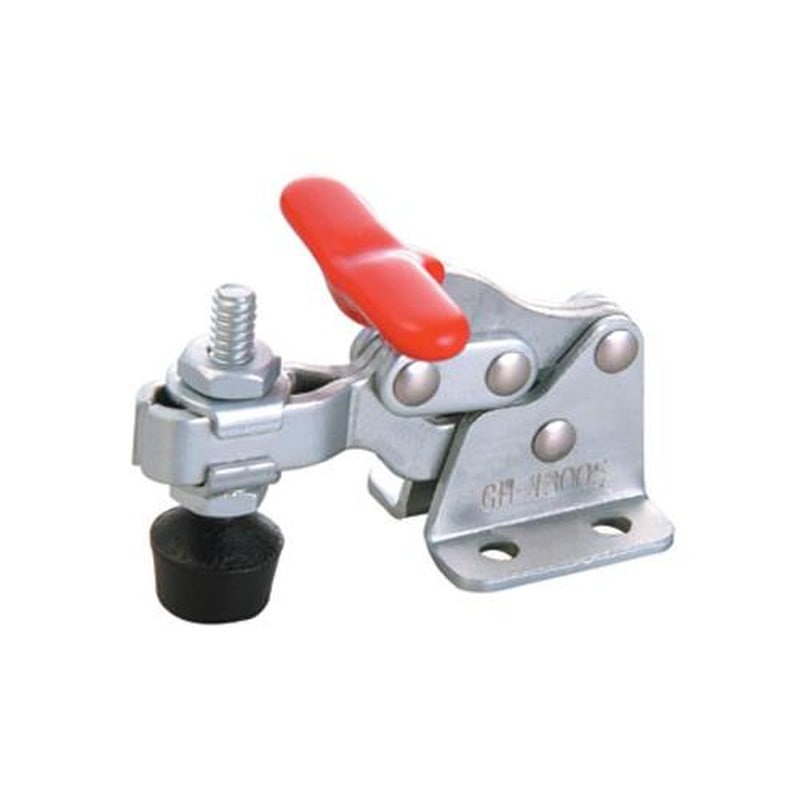

●垂直レバー・下方押え型●締付能力…68kg●クランプ部…ネオプレンキャップ●本体材質…スチール、亜鉛メッキ●サイズ…25.4(W)×57(L)×35.2(H)mm●取付金具サイズ…25.4×26.2mm●取付穴…φ4.4×4箇所●重量…60g●梱包サイズ:75×40×145●梱包重量60g

商品コード：

4518340702905

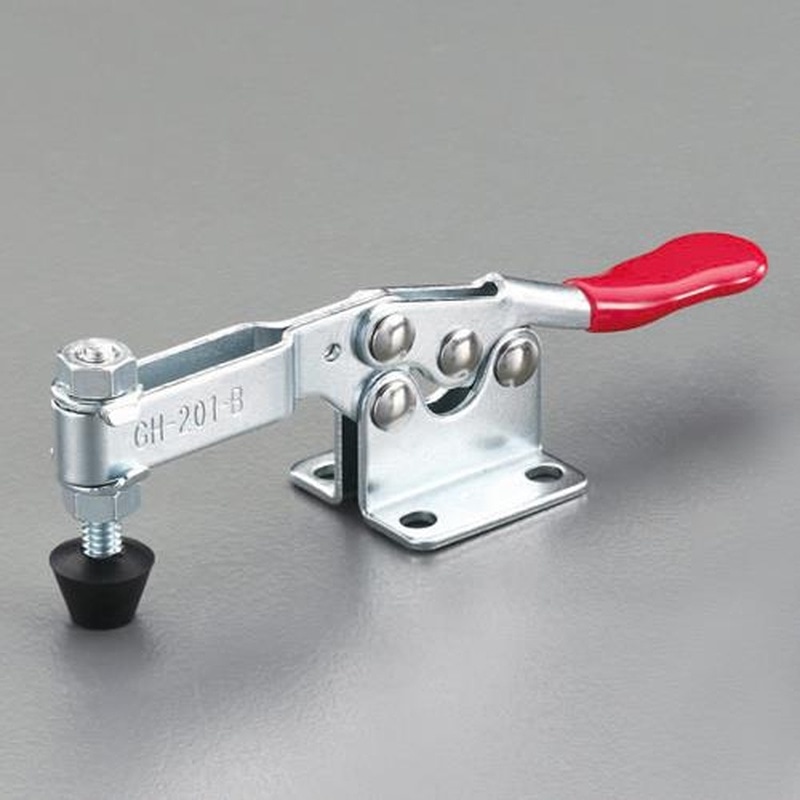

●水平レバー・下方押え型●締付能力…90kg●バー開き角度…85°●ハンドル開き角度…60°●クランプ部…ネオプレンキャップ●本体材質…スチール、亜鉛メッキ●サイズ…36×143.5×37.8(H)mm●取付金具…36×37mm●取付穴…5.5×6.3mm4箇所●重量…130g●ビニールグリップ付●梱包サイズ:140×35×130●梱包重量130g

商品コード：

4518340702929

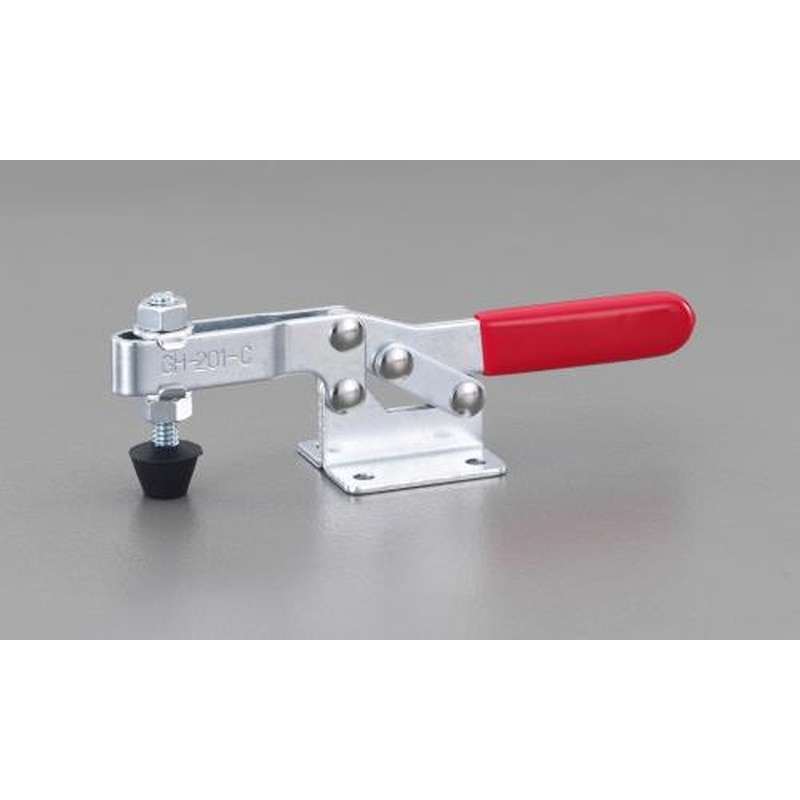

●水平レバー・下方押え型●締付能力…100kg●バー開き角度…79度●ハンドル開き角度…87度●クランプ部…ネオプレンキャップ●サイズ…38×146.18×39(H)mm●取付金具…38×40mm●取付穴…φ5mm×4箇所●重量…140g●ビニールグリップ付●梱包サイズ:137×38×130●梱包重量140g

商品コード：

4518340702936

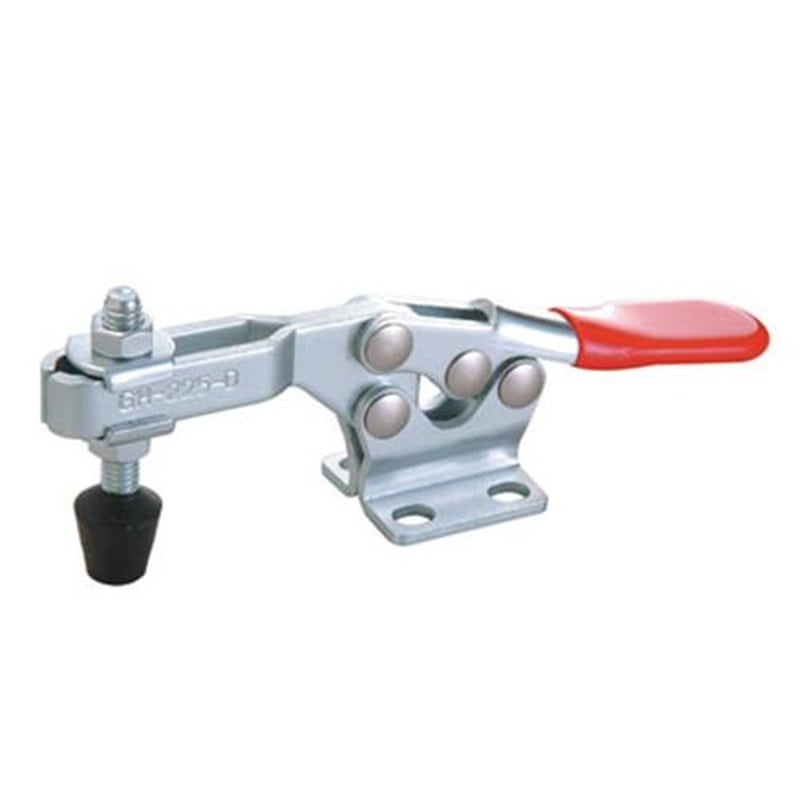

●水平レバー・下方押え型●締付能力…227kg●ハンドル開き角度…65°●バー開き角度…90°●クランプ部…ネオプレンキャップ●本体材質…スチール、亜鉛メッキ●サイズ…35×173×47.6(H)mm●取付金具…35×38mm●取付穴…4箇所●重量…265g●ビニールグリップ付●梱包サイズ:155×35×130●梱包重量265g

商品コード：

4518340702943

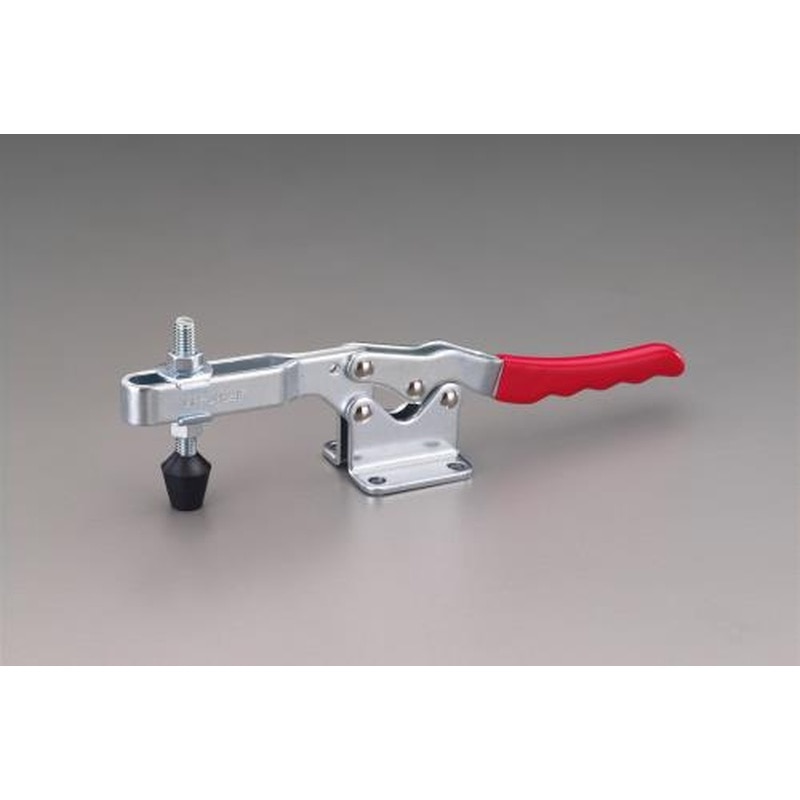

●水平レバー・下方押え型●締付能力…340kg●バー開き角度…85度●ハンドル開き角度…50度●クランプ部…ネオプレンキャップ●サイズ…57.2×295.6×63.4mm●取付金具…57.2×57.2mm●取付穴…φ8.3mm×4箇所●全長…295.6mm●重量…640g●ビニールグリップ付●梱包サイズ:285×58×145●梱包重量640g

商品コード：

4518340702967

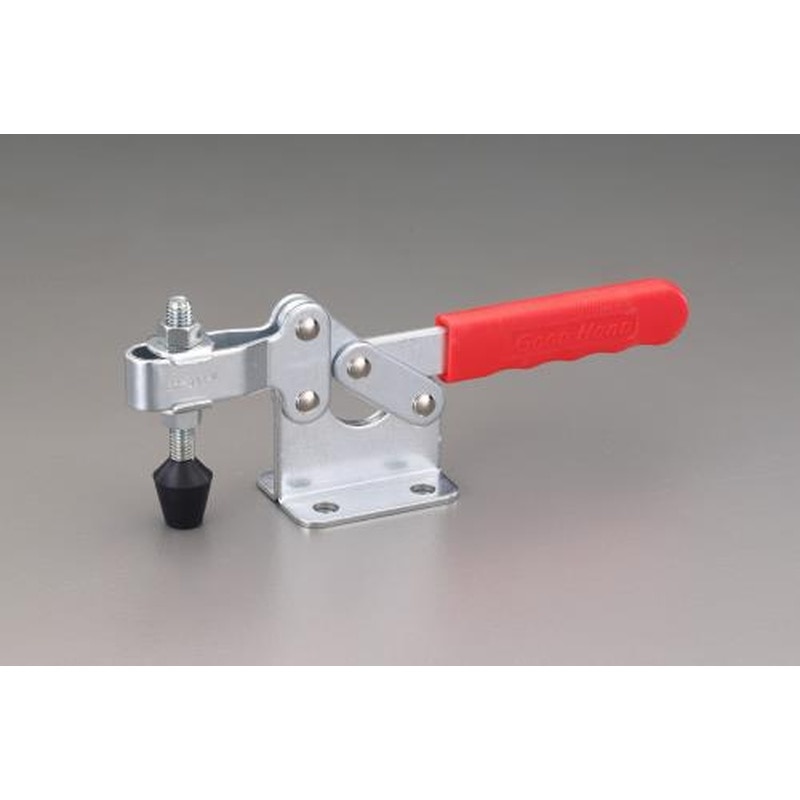

●水平レバー・下方押え型●締付能力…400kg●ハンドル開き角度…85°●バー開き角度…84°●クランプ部…ネオプレンキャップ●サイズ…50×241.4×73.5mm●取付金具…50×70mm●取付穴…φ10mm×4箇所●重量…600g●プラスチックグリップ付●梱包サイズ:300×50×140●梱包重量600g

商品コード：

4518340702974

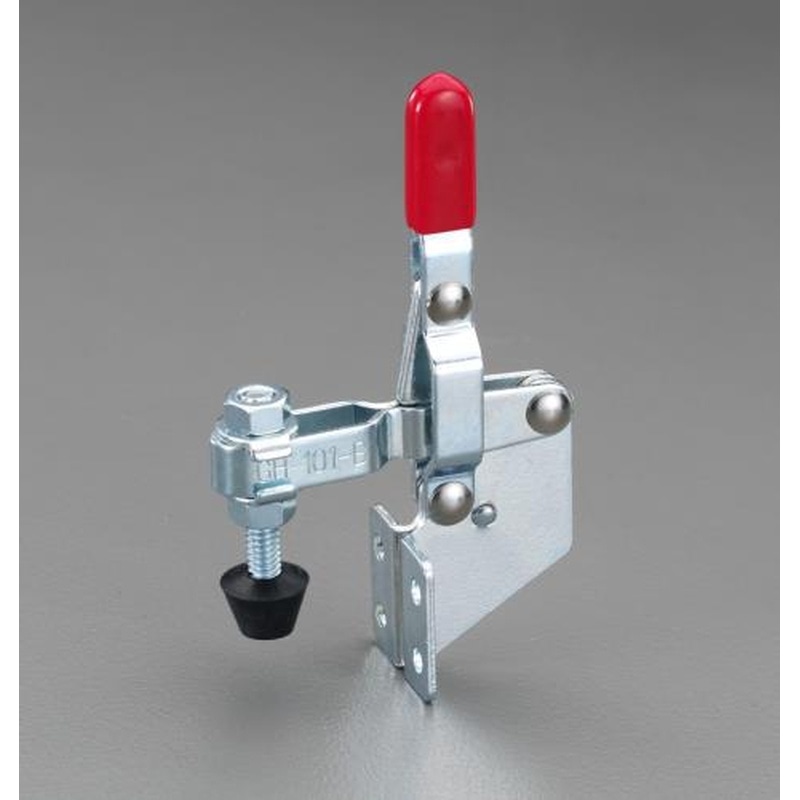

●垂直レバー・側面取付型●本体材質…スチール、亜鉛メッキ●クランプ部…ネオプレンキャップ●締付能力…100kg●ハンドル開き角度…65°●バー開き角度…90°●サイズ…30(W)×69(L)×117(H)mm●取付金具…30×29mm●取付穴…φ4.8×4箇所●重量…135ｇ●ビニールグリップ付●梱包サイズ:140×30×130●梱包重量135g

商品コード：

4518340702998

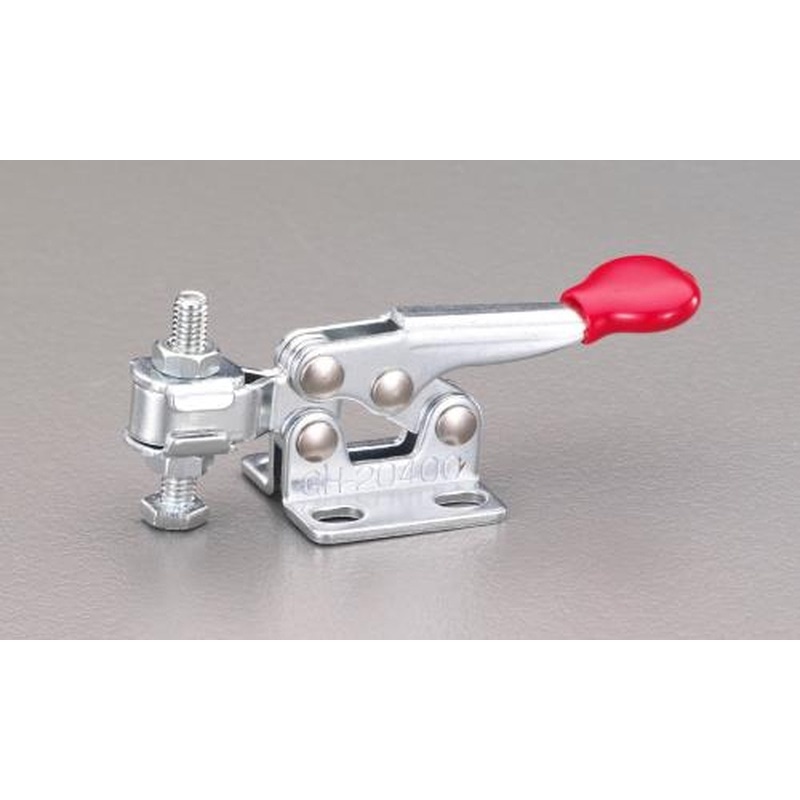

●水平レバー・下方押え型●締付能力…20kg●バー開き角度…55度●ハンドル開き角度…60度●クランプ部…六角ボルト頭(M4×25mm)●サイズ…24.5×67.3×21(H)mm●取付金具…24.5×24mm●取付穴…4箇所●重量…25.5g●ビニールグリップ付●梱包サイズ:75×25×150●梱包重量25.5g

商品コード：

4518340703001

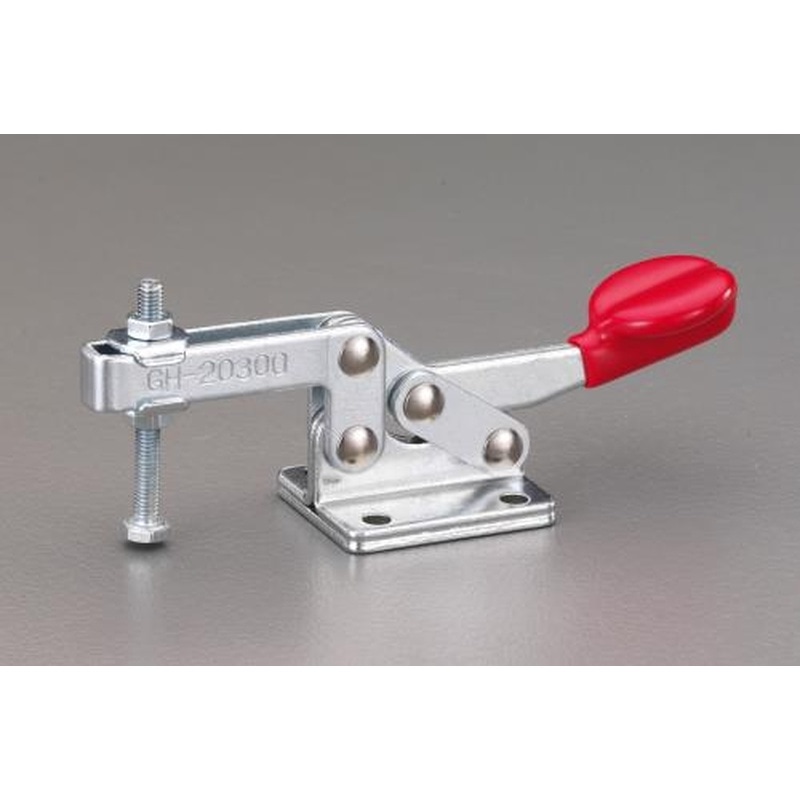

●水平レバー・下方押え型●締付能力…30kg●バー開き角度…72度●ハンドル開き角度…74度●クランプ部…六角ボルト頭(M4×40mm)●サイズ…30×110.5×34(H)mmmm●取付金具…30×37mm●取付穴…φ4.5mm×4箇所●重量…100g●ビニールグリップ付●梱包サイズ:80×30×150●梱包重量100g

商品コード：

4518340703018

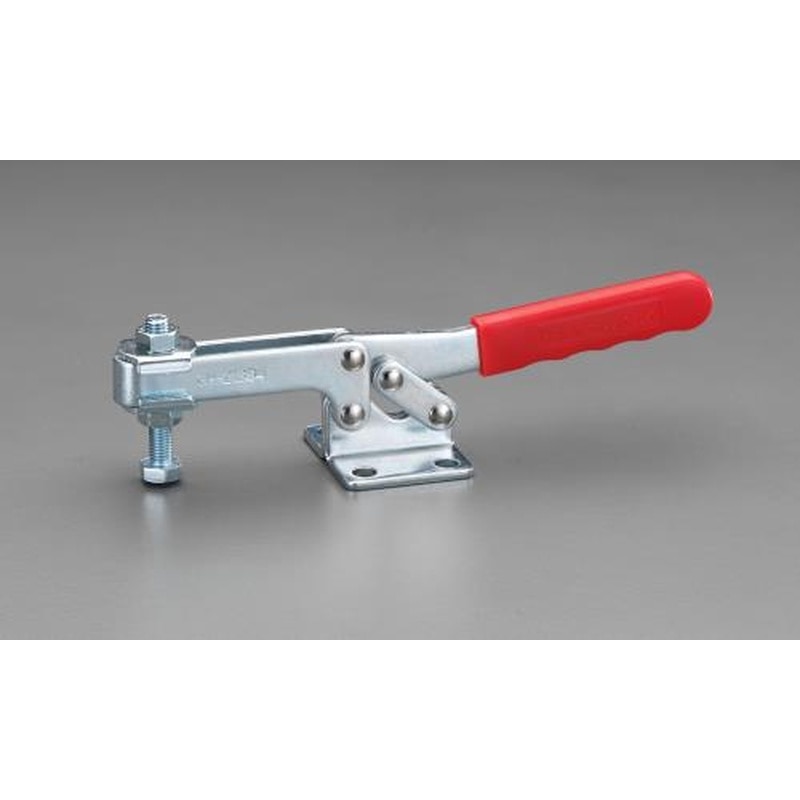

●水平レバー・下方押え型●締付能力…500kg●バー開き角度…66度●ハンドル開き角度…83度●クランプ部…六角ボルト頭(M10×65mm)●サイズ…69.5×270×58.1(H)mm●取付金具…69.5×58mm●取付穴…φ10.5mm×4箇所●重量…635g●プラスチックグリップ付●梱包サイズ:270×70×140●梱包重量635g

商品コード：

4518340703049

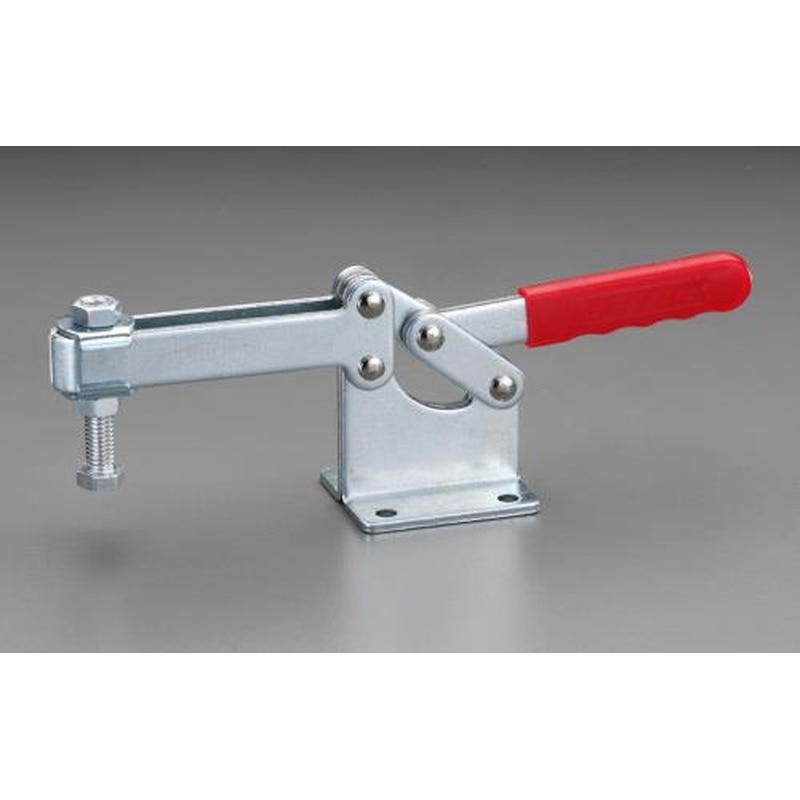

●水平レバー・下方押え型●締付能力…630kg●バー開き角度…94度●ハンドル開き角度…94度●クランプ部…六角ボルト頭(1/2”×75mm)●サイズ…71×319×95.1(H)mm●取付金具…71×83mm●取付穴…φ9.5mm×4箇所●重量…1465g●プラスチックグリップ付●梱包サイズ:305×70×200●梱包重量1470g

商品コード：

4518340703056

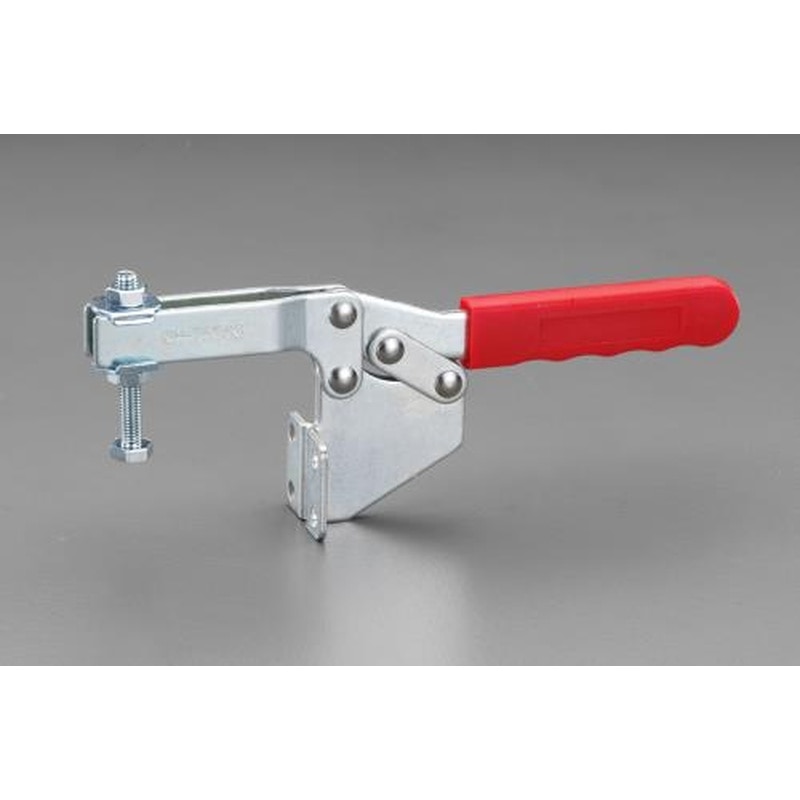

●水平レバー・側面取付型●締付能力…280kg●バー開き角度…80度●ハンドル開き角度…80度●クランプ部…六角ボルト頭(M8×65mm)●材質…スチール、亜鉛メッキ●サイズ…44(W)×252.8(L)×91(H)mm●取付金具…44×38mm●取付穴…φ7mm×4箇所●重量…435g●プラスチックグリップ付●梱包サイズ:305×45×140●梱包重量435g

商品コード：

4518340703063

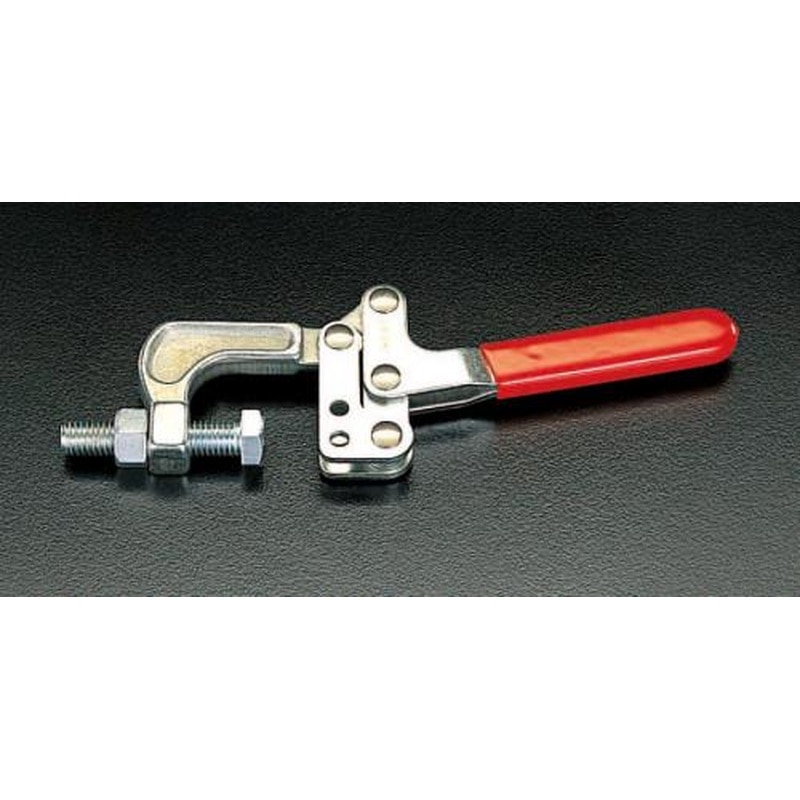

●Ｆ型・下方押え型●締付能力…340kg●ジョー部分開き角度…90度●ハンドル開き角度…50度●最大開口幅…30mm●クランプ部…六角ボルト頭(1/2”-12THD)●材質…スチール、亜鉛メッキ●サイズ…19(W)×74.6(L)×210(H)mm●重量…500ｇ●ビニールグリップ付●梱包サイズ:305×20×140●梱包重量517g

商品コード：

4518340703070

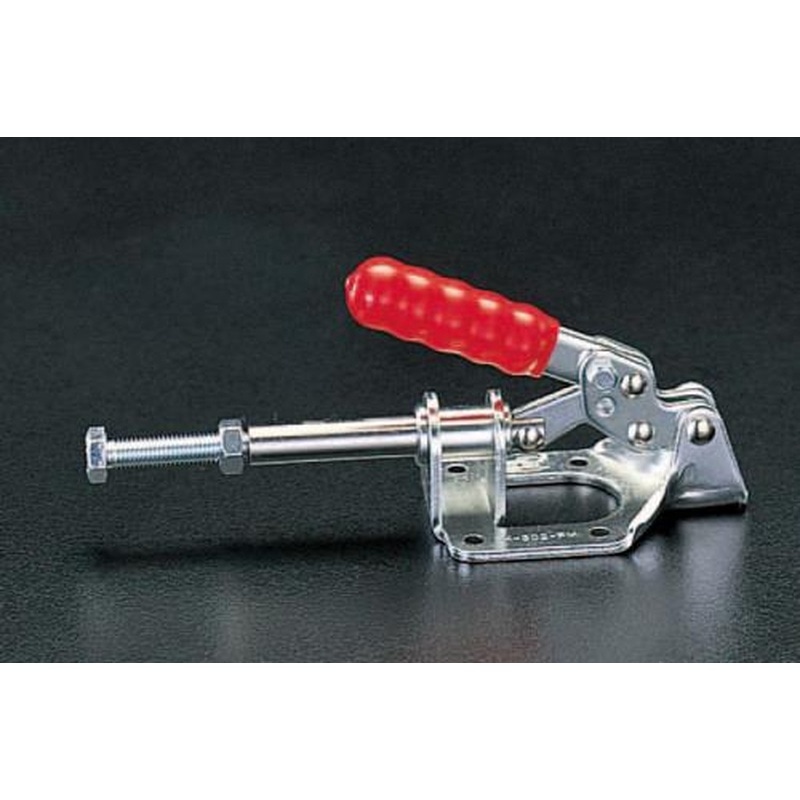

●プッシュプル・横押え型●締付能力…136kg●ハンドル開き角度…180度●ストローク…32mm●サイズ…56×140.5×81.6(H)mm●取付金具…56×90.2mm●取付穴…φ5.5mm×4箇所●重量…300g●ビニールグリップ付●梱包サイズ:225×55×140●梱包重量300g

商品コード：

4518340703087

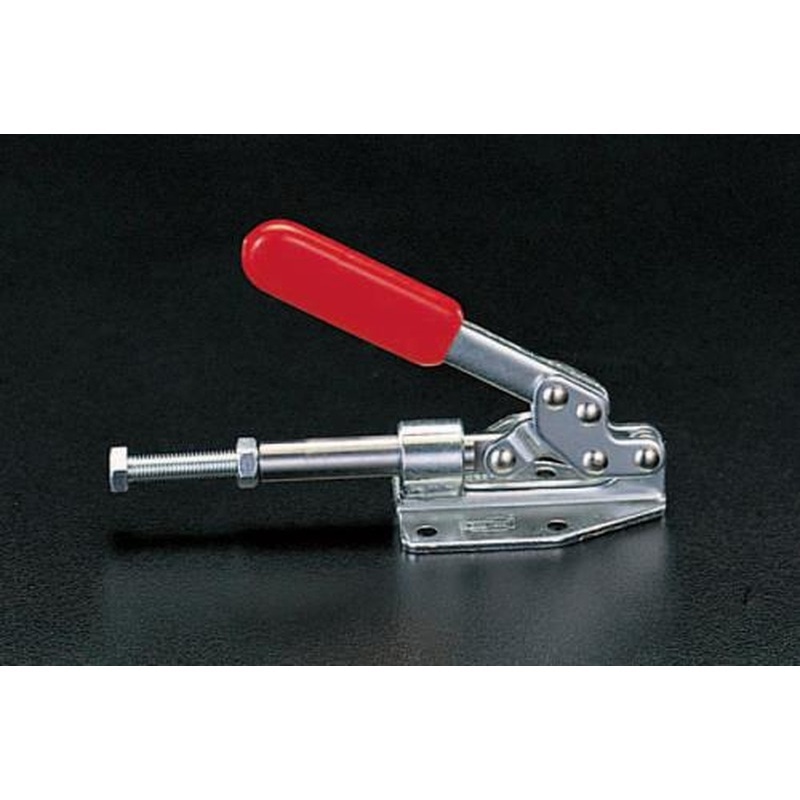

●プッシュプル・横押え型●締付能力…180kg●ストローク…30mm●ハンドル開き角度…145°●材質…スチール、亜鉛メッキ●サイズ…50×125×98(H)mm●取付金具…50×83mm●取付穴…φ6.5mm×4箇所●重量…345g●梱包サイズ:300×36×138●梱包重量345g

商品コード：

4518340703094

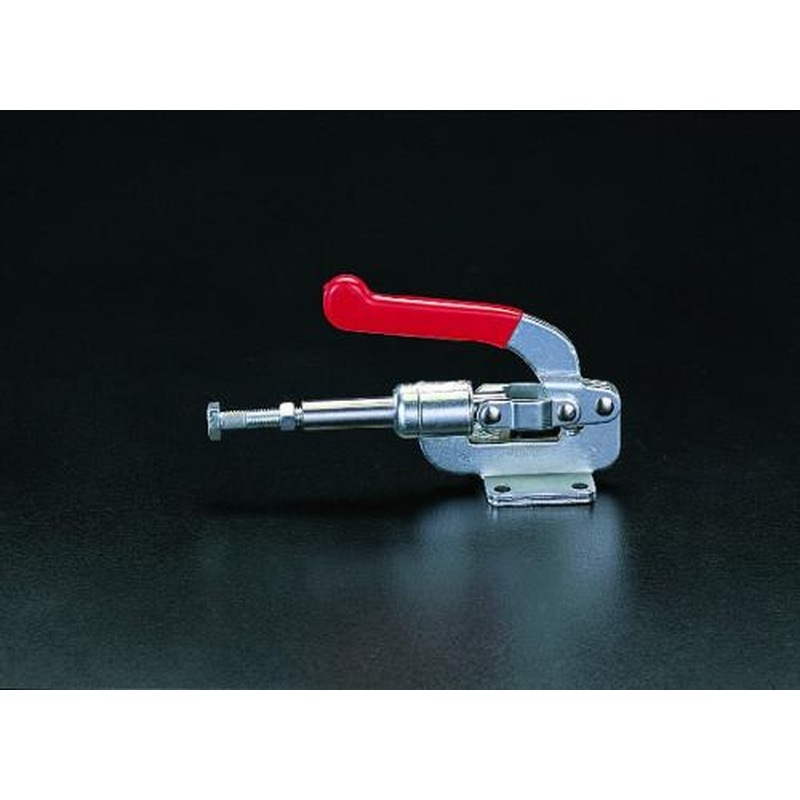

●プッシュプル・横押え型●締付能力…364kg●ストローク…41mm●クランプ部…六角ボルト頭(M10×50mm)●材質…スチール、亜鉛メッキ●サイズ…57.2×171.3×122(H)mm●取付金具…57.2×57.2mm●取付穴…φ8.7mm×4箇所●重量…800g●ビニールグリップ付●梱包サイズ:305×60×140●梱包重量800g

商品コード：

4518340703100

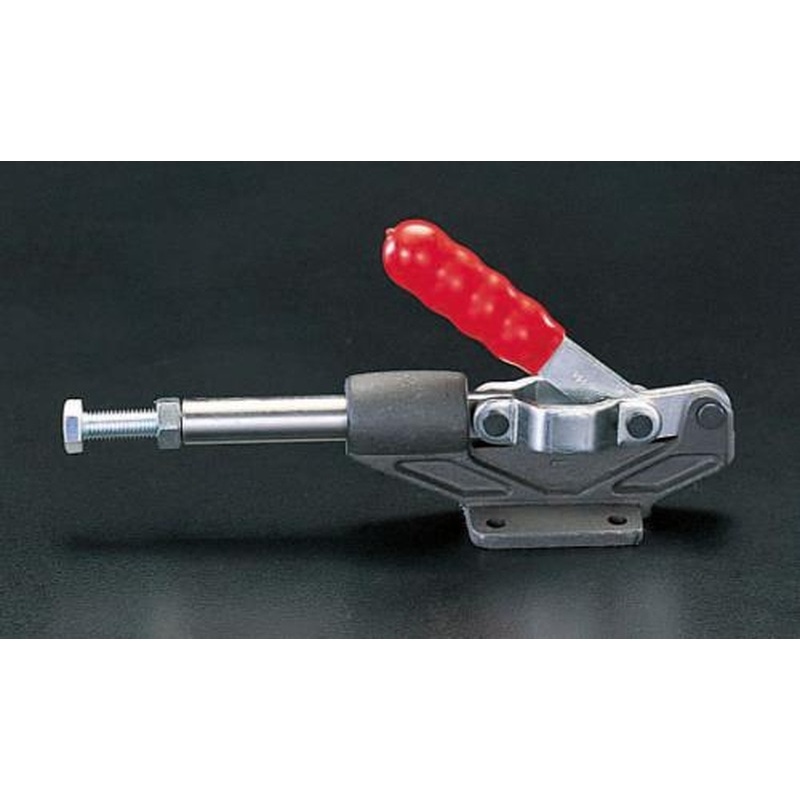

●プッシュプル・横押え型●締付能力…680kg●ストローク…60mm●ハンドRつ開き角度…45度●クランプ部…六角ボルト頭(M12×50mm)●サイズ…71.4×235.6×142(H)mm●取付金具…71.4×73.2mm●取付穴…φ8.3×4箇所、φ16mm×4箇所●ベースはダクタイル鋳鉄●重量…1480g●ビニールグリップ付●梱包サイズ:310×70×185●梱包重量1480g

商品コード：

4518340703117

●プッシュプル型●締付能…91kg●ストローク…20.3mm●ハンドル回転…360度●ハンドル開き角度…88度・83度●適応サイズ…φ16mm、厚み：6mm以下●クランプ部…六角ボルト頭(M16×P1.5)●サイズ…24×64.3×78（Ｈ）mm●重量…113g●梱包サイズ:120×26×80●梱包重量113g

商品コード：

4518340703131

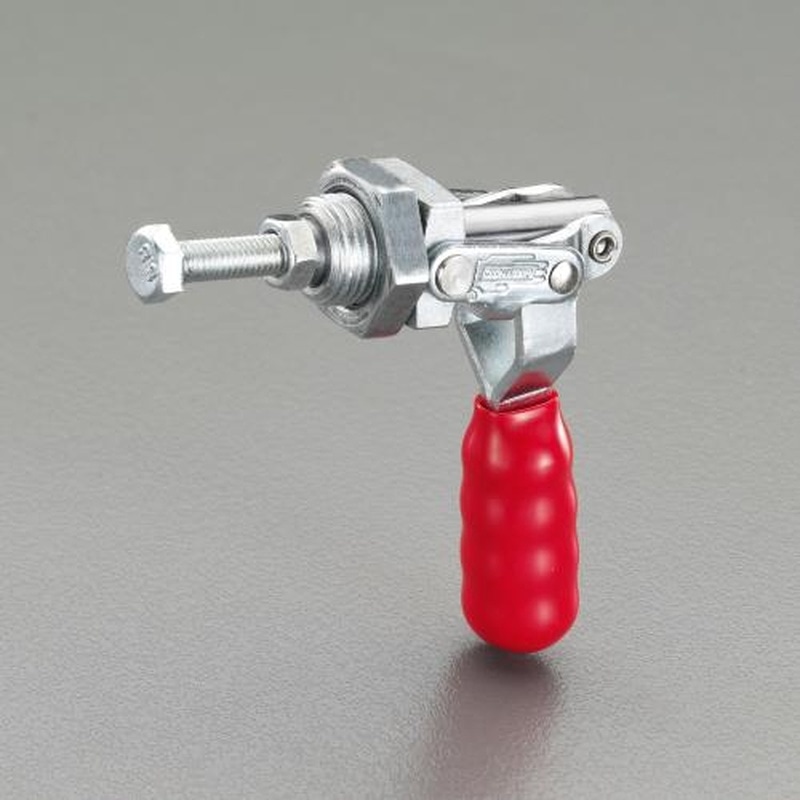

●プッシュプル型●締付能…136kg●ストローク…40mm●ハンドル回転…360度●ハンドル開き角度…186度●適応サイズ…φ20mm厚み：8mm以下●クランプ部…六角ボルト頭(M8×P1.25)●サイズ…28.6×150×98(H)mm●重量…270g●梱包サイズ:150×30×130●梱包重量270g

商品コード：

4518340703148

●プッシュプル型●締付能…318kg●ストローク…66.7mm●ハンドル回転…360度●適応サイズ…φ27mm厚み：14mm以下●クランプ部…六角ボルト頭(M10×50)●サイズ…40×169.2×143(H)mm●重量…690g●梱包サイズ:220×45×140●梱包重量690g

商品コード：

4518340703155
