プランジャー

型番…LBSTH3●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…5～7●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061202470

型番…LBSTH4●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…12～22●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061202487

型番…LBSTH5●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…19～30●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061202494

型番…LBSTH10●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…66～100●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:53×49×11●梱包重量6g

商品コード：

4550061202524

型番…LBSTH12●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M12、B：8、C：22、D：2.5●最小～最大圧力(N)…66～120●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:45×38×11●梱包重量10g

商品コード：

4550061202531

型番…NDXN8●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：4、B：M8、C：18、D：38.5、J：10●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×16×90●梱包重量11g

商品コード：

4518340219533

型番…NDXN10●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：5、B：M10、C：21、D：43.5、J：13●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×19×88●梱包重量20g

商品コード：

4518340219564

型番…NDXN12●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：6、B：M12、C：25、D：51.7、J：14●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×90●梱包重量30g

商品コード：

4518340219588

型番…NDXN16●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：8、B：M16、C：33、D：68、J：19●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:103×33×133●梱包重量71g

商品コード：

4518340219601

型番…NDXN20●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：10、B：M20、C：33、D：74、J：22●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:125×32×100●梱包重量112g

商品コード：

4518340219618

型番…NDXN8L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：4、B：M8、C：18、D：38.5、J：10●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×17×110●梱包重量11g

商品コード：

4518340219625

型番…NDXN10L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：5、B：M10、C：21、D：43.5、J：13●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×21×90●梱包重量19g

商品コード：

4518340220911

型番…NDXN12L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：6、B：M12、C：25、D：51.7、J：14●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×125●梱包重量28g

商品コード：

4518340220928

型番…NDXN16L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：8、B：M16、C：33、D：68、J：19●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×33×115●梱包重量68g

商品コード：

4518340220935

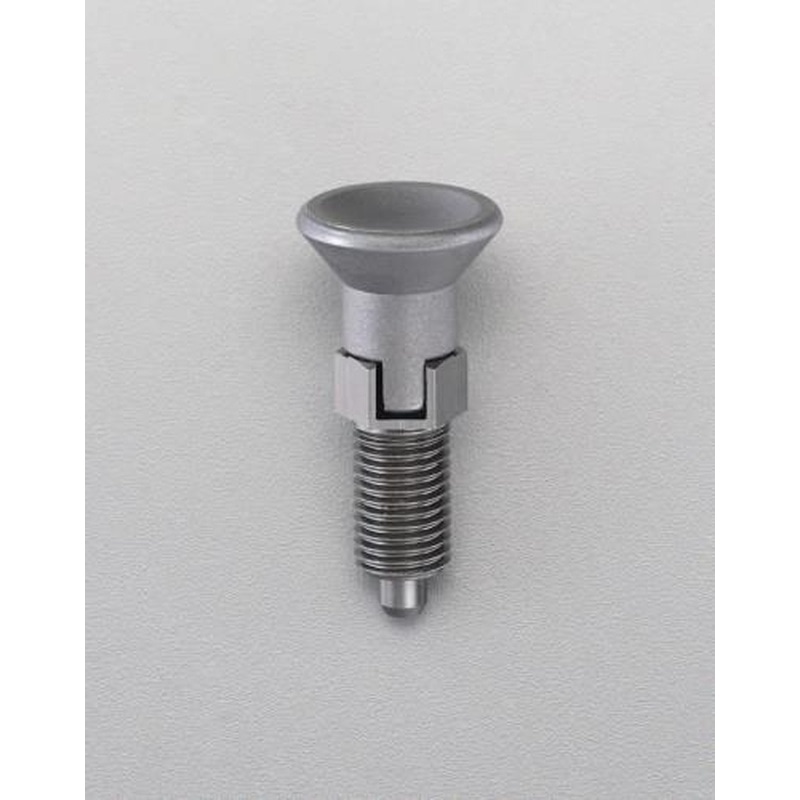

型番…NDXN20L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：10、B：M20、C：33、D：38.5、J：22●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×32×100●梱包重量107g

商品コード：

4518340220942

型番…NDXN8W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：4、B：M8、C：18、D：38.5、K：13●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×18×90●梱包重量16g

商品コード：

4518340220959

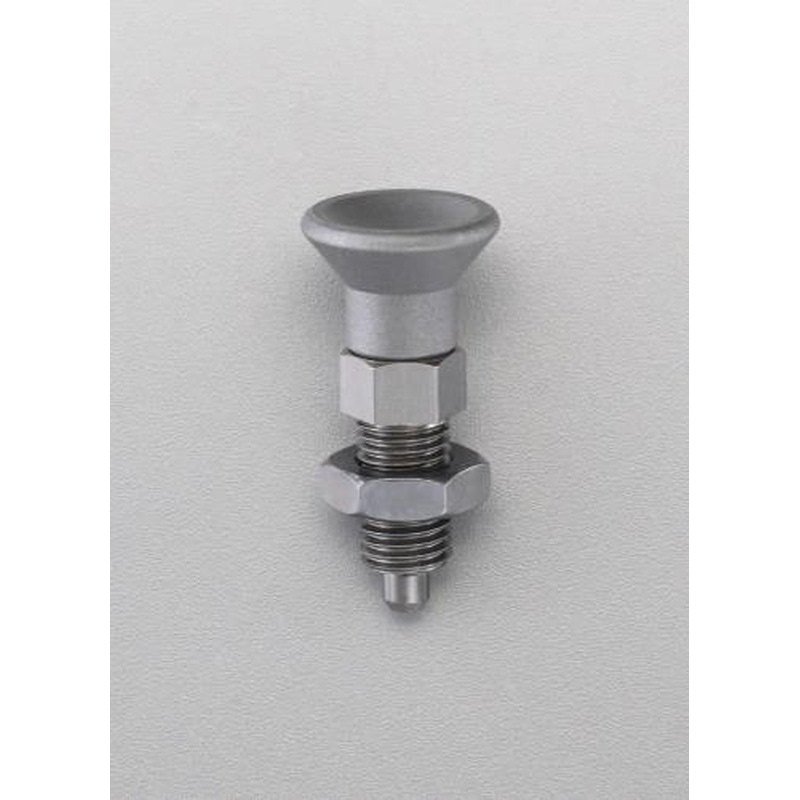

型番…NDXN10W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：5、B：M10、C：21、D：43.5、K：17●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:10×20×90●梱包重量26g

商品コード：

4518340220966

型番…NDXN12W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：6、B：M12、C：25、D：51.7、K：19●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×85●梱包重量39g

商品コード：

4518340220973

型番…NDXN16W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：8、B：M16、C：33、D：68、K：24●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×69×90●梱包重量89g

商品コード：

4518340221871

型番…NDXN20W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：10、B：M20、C：33、D：74、K：30●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×34×75●梱包重量147g

商品コード：

4518340221888

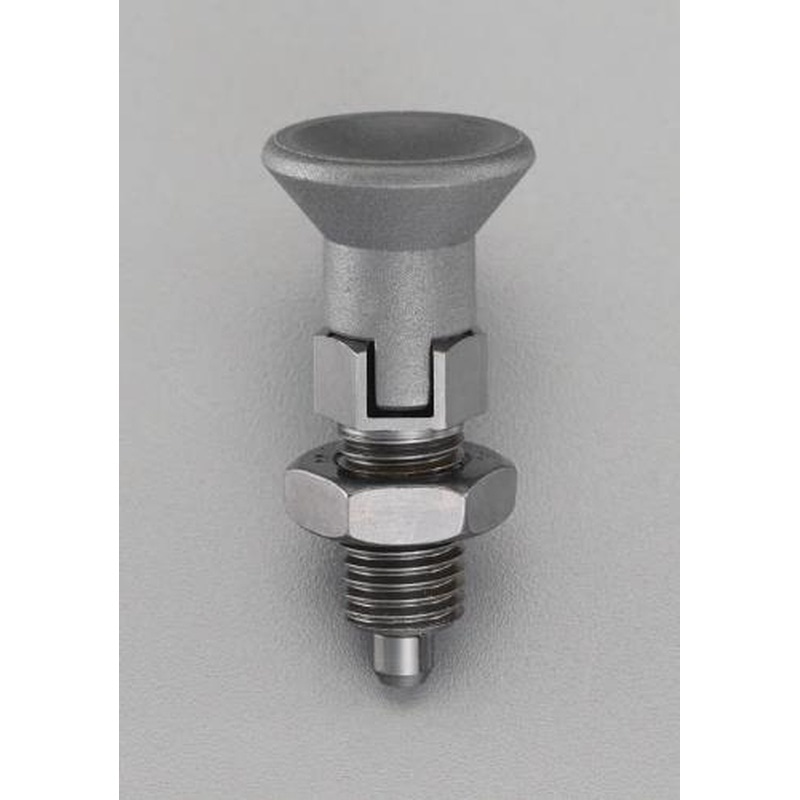

型番…NDXN8LW●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：4、B：M8、C：18、D：38.5、K：13●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●ノーズロック型はノブを引き上げ90°回転させることで、ノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×13×90●梱包重量15g

商品コード：

4518340221895

型番…NDXN10LW●ノーズロック付●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：5、B：M10、C：21、D：43.5、K：17●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●ノーズロック型はノブを引き上げ90°回転させることで、ノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×21×90●梱包重量25g

商品コード：

4518340221901

型番…NDXN12LW●ノーズロック付●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：6、B：M12、C：25、D：51.7、K：19●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●ノーズロック型はノブを引き上げ90°回転させることで、ノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×90●梱包重量37g

商品コード：

4518340221918

型番…NDXN20LW●ノーズロック付●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：10、B：M20、C：33、D：74、K：30●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●ノーズロック型はノブを引き上げ90°回転させることで、ノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×35×125●梱包重量142g

商品コード：

4518340221932

型番…PW10●材質…スチール(S45C)●適用プランジャー…M10用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×12×105●梱包重量45g

商品コード：

4518340134713

型番…PW12●材質…スチール(S45C)●適用プランジャー…M12用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×15×100●梱包重量65g

商品コード：

4518340134812

型番…PW16●材質…スチール(S45C)●適用プランジャー…M16用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×17×120●梱包重量90g

商品コード：

4518340134850

型番…PW20●材質…スチール(S45C)●適用プランジャー…M20用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×26×150●梱包重量175g

商品コード：

4518340135154

型番…PW24●材質…スチール(S45C)●適用プランジャー…M24用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×27×150●梱包重量290g

商品コード：

4518340135260

型番…LBSTH16●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M16、B：10、C：24、D：3.5●最小～最大圧力(N)…90～180●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:74×31×16●梱包重量24g

商品コード：

4550061203392

型番…LBSU3●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…1.5～3●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:49×48×4●梱包重量1g

商品コード：

4550061203408

型番…LBSU6●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:43×30×5●梱包重量2g

商品コード：

4550061203439

型番…EIP10L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：5、B：M10、C：21、D：51、K：12●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:50×71×21●梱包重量12g

商品コード：

4550061203446

型番…EIP12L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：6、B：M12、C：25、D：61、K：14●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:83×51×25●梱包重量20g

商品コード：

4550061203453

型番…EBP6●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：6、B：5、C：7、D：1.5、E：6.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:50×68×5●梱包重量2g

商品コード：

4550061203750

型番…EIP16L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：19●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:67×121×31●梱包重量40g

商品コード：

4550061204399

型番…EIP20L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：10、B：M20、C：31、D：91、K：22●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:128×65×31●梱包重量62g

商品コード：

4550061204405

型番…EIP10LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：5、B：M10、C：21、D：51、K：16●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:50×89×29●梱包重量14g

商品コード：

4550061204412

型番…EIP12LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：6、B：M12、C：25、D：61、K：19●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:58×87×25●梱包重量24g

商品コード：

4550061204429

型番…EIP16LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：24●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:68×119×31●梱包重量44g

商品コード：

4550061204436

型番…EIP20LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：10、B：M20、C：31、D：91、K：30●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:156×66×30●梱包重量70g

商品コード：

4550061204443

型番…TSP-10●サイズ(mm)※エスコ寸法図参照ください。●A…5●B…M10×P1.25●C…16●D…40●E…8.5●F…12●G…4●H…19●I…35●J…5●K…10●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●重量(g)…40.8●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●付属品…六角ナットM10●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:71×55×19●梱包重量52g

商品コード：

4550061980712

型番…TSP-12●サイズ(mm)※エスコ寸法図参照ください。●A…6●B…M12×P1.25●C…18●D…44.6●E…10●F…14●G…5●H…22.5●I…41.5●J…6●K…12●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…64.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:51×51×21●梱包重量74g

商品コード：

4550061981023

型番…TSP-16●サイズ(mm)※エスコ寸法図参照ください。●A…8●B…M16×P1.5●C…24●D…59.4●E…13●F…18●G…6●H…29●I…53●J…8●K…16●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…143.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:69×67×26●梱包重量154g

商品コード：

4550061981030
