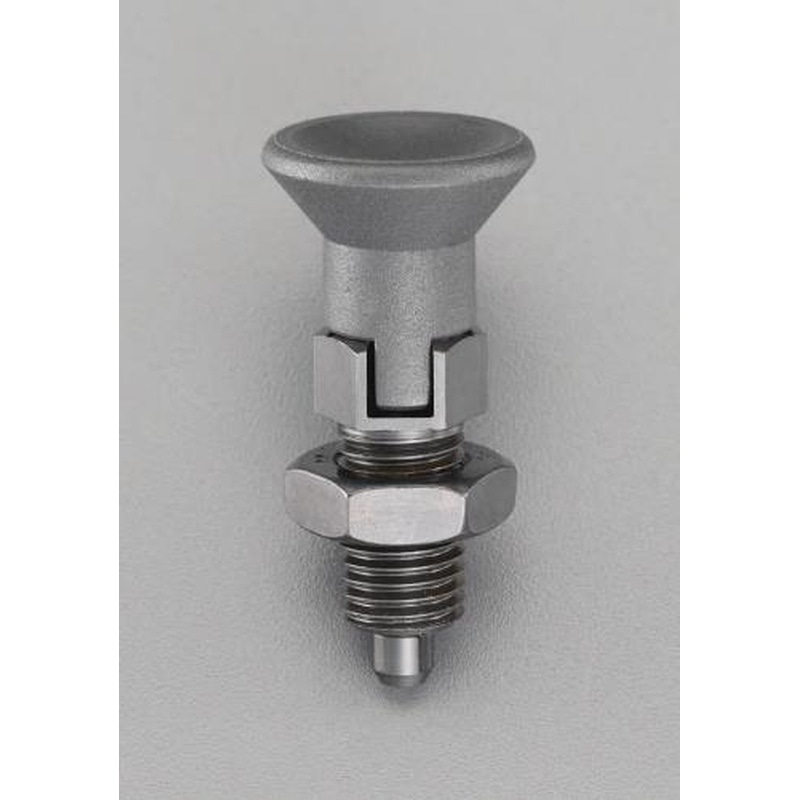

プランジャー

型番…EIP16L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：19●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:67×121×31●梱包重量40g

商品コード：

4550061204399

型番…EIP20L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：10、B：M20、C：31、D：91、K：22●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:128×65×31●梱包重量62g

商品コード：

4550061204405

型番…EIP10LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：5、B：M10、C：21、D：51、K：16●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:50×89×29●梱包重量14g

商品コード：

4550061204412

型番…EIP12LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：6、B：M12、C：25、D：61、K：19●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:58×87×25●梱包重量24g

商品コード：

4550061204429

型番…EIP16LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：24●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:68×119×31●梱包重量44g

商品コード：

4550061204436

型番…EIP20LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：10、B：M20、C：31、D：91、K：30●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:156×66×30●梱包重量70g

商品コード：

4550061204443

型番…TSP-16●サイズ(mm)※エスコ寸法図参照ください。●A…8●B…M16×P1.5●C…24●D…59.4●E…13●F…18●G…6●H…29●I…53●J…8●K…16●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…143.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:69×67×26●梱包重量154g

商品コード：

4550061981030

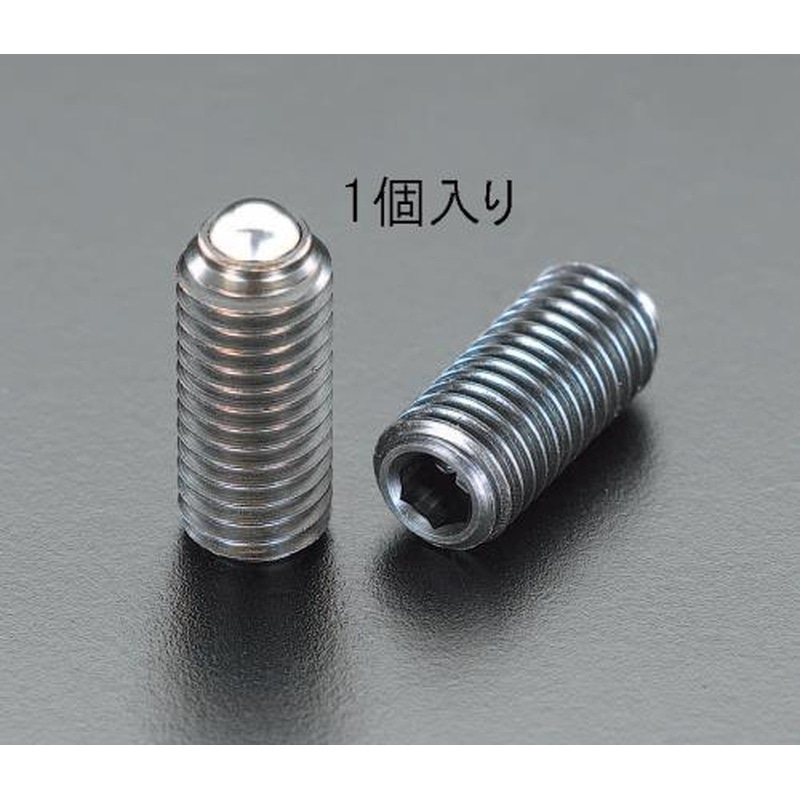

型番…PL6●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M6●Bサイズ…2.7mm●Cサイズ…20mm●Dサイズ…2.5mm●圧力最小～最大…7～20N●梱包サイズ:75×6×50●梱包重量3g

商品コード：

4518340129030

型番…PL8●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M8●Bサイズ…3.5mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:70×8×50●梱包重量6g

商品コード：

4518340129252

型番…PL10●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M10●Bサイズ…4mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:100×10×50●梱包重量9g

商品コード：

4518340129368

型番…PL12●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M12●Bサイズ…6mm●Cサイズ…28mm●Dサイズ…4mm●圧力最小～最大…10～55N●梱包サイズ:70×12×52●梱包重量16g

商品コード：

4518340129443

型番…PL16●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M16●Bサイズ…7.5mm●Cサイズ…32mm●Dサイズ…5mm●圧力最小～最大…45～100N●梱包サイズ:65×15×50●梱包重量35g

商品コード：

4518340129702

型番…PL20●本体・センターピン材質…スチールSUM22L（四三酸化鉄皮膜）●用途…重荷重用●入数…1個入り●Aサイズ…M20●Bサイズ…10mm●Cサイズ…40mm●Dサイズ…7mm●圧力最小～最大…60～120N●梱包サイズ:100×19×50●梱包重量67g

商品コード：

4518340129719

型番…ZN4●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M4●Bサイズ…1.5mm●Cサイズ…15mm●Dサイズ…1.5mm●圧力最小～最大…2～7N●梱包サイズ:75×4×50●梱包重量1g

商品コード：

4518340130128

型番…ZN5●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M5●Bサイズ…2.4mm●Cサイズ…18mm●Dサイズ…2.3mm●圧力最小～最大…3～10N●梱包サイズ:70×5×50●梱包重量1g

商品コード：

4518340130487

型番…ZN6●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M6●Bサイズ…2.7mm●Cサイズ…20mm●Dサイズ…2.5mm●圧力最小～最大…3～9N●梱包サイズ:50×6×70●梱包重量3g

商品コード：

4518340130494

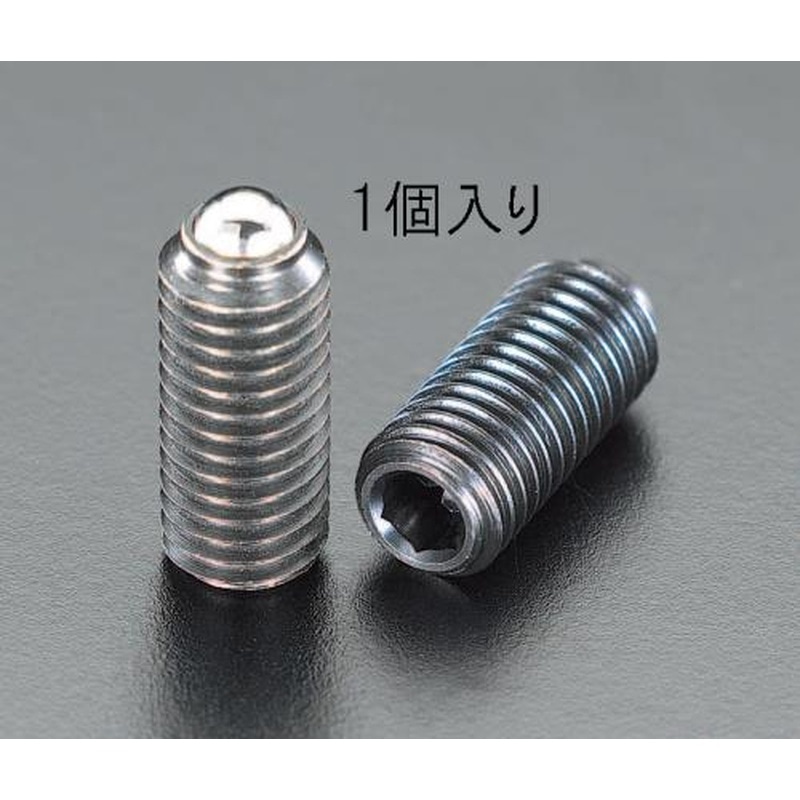

型番…ZN8●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M8●Bサイズ…3.5mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…4～16N●梱包サイズ:70×8×52●梱包重量6g

商品コード：

4518340130548

型番…ZN10●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M10●Bサイズ…4mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…4～16N●梱包サイズ:65×10×50●梱包重量9g

商品コード：

4518340130777

型番…ZN12●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…軽荷重用●入数…1個入り●Aサイズ…M12●Bサイズ…6mm●Cサイズ…28mm●Dサイズ…4mm●圧力最小～最大…5～27N●梱包サイズ:65×11×50●梱包重量16g

商品コード：

4518340131101

型番…PLN4●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M4●Bサイズ…1.5mm●Cサイズ…15mm●Dサイズ…1.5mm●圧力最小～最大…5～16N●梱包サイズ:70×2×50●梱包重量1g

商品コード：

4518340131286

型番…PLN5●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M5●Bサイズ…2.4mm●Cサイズ…18mm●Dサイズ…2.3mm●圧力最小～最大…6～20N●梱包サイズ:80×5×50●梱包重量1g

商品コード：

4518340131323

型番…PLN6●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M6●Bサイズ…2.7mm●Cサイズ…20mm●Dサイズ…2.5mm●圧力最小～最大…7～20N●梱包サイズ:70×6×50●梱包重量3g

商品コード：

4518340131330

型番…PLN8●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M8●Bサイズ…3.5mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:65×8×50●梱包重量6g

商品コード：

4518340131989

型番…PLN10●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M10●Bサイズ…4mm●Cサイズ…22mm●Dサイズ…3mm●圧力最小～最大…9～35N●梱包サイズ:70×10×50●梱包重量9g

商品コード：

4518340132054

型番…PLN12●本体材質…スチール、処理：黒染め●センターピン材質…ナイロン樹脂●ボール材質…ポリアセタール●用途…重荷重用●入数…1個入り●Aサイズ…M12●Bサイズ…6mm●Cサイズ…28mm●Dサイズ…4mm●圧力最小～最大…10～55N●梱包サイズ:80×12×50●梱包重量16g

商品コード：

4518340132153

型番…PW4●材質…スチール(S45C)●適用プランジャー…M4用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×8×100●梱包重量15g

商品コード：

4518340132177

型番…PW5●材質…スチール(S45C)●適用プランジャー…M5用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×8×125●梱包重量15g

商品コード：

4518340132184

型番…PW6●材質…スチール(S45C)●適用プランジャー…M6用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:95×9×125●梱包重量15g

商品コード：

4518340132603

型番…PW8●材質…スチール(S45C)●適用プランジャー…M8用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×12×120●梱包重量30g

商品コード：

4518340132665

型番…PW10●材質…スチール(S45C)●適用プランジャー…M10用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×12×105●梱包重量45g

商品コード：

4518340134713

型番…PW12●材質…スチール(S45C)●適用プランジャー…M12用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×15×100●梱包重量65g

商品コード：

4518340134812

型番…PW16●材質…スチール(S45C)●適用プランジャー…M16用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×17×120●梱包重量90g

商品コード：

4518340134850

型番…PW20●材質…スチール(S45C)●適用プランジャー…M20用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×26×150●梱包重量175g

商品コード：

4518340135154

型番…PW24●材質…スチール(S45C)●適用プランジャー…M24用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×27×150●梱包重量290g

商品コード：

4518340135260

型番…NDXN8●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：4、B：M8、C：18、D：38.5、J：10●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×16×90●梱包重量11g

商品コード：

4518340219533

型番…NDXN10●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：5、B：M10、C：21、D：43.5、J：13●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×19×88●梱包重量20g

商品コード：

4518340219564

型番…NDXN12●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：6、B：M12、C：25、D：51.7、J：14●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×90●梱包重量30g

商品コード：

4518340219588

型番…NDXN16●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：8、B：M16、C：33、D：68、J：19●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:103×33×133●梱包重量71g

商品コード：

4518340219601

型番…NDXN20●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：10、B：M20、C：33、D：74、J：22●耐熱温度…80℃●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:125×32×100●梱包重量112g

商品コード：

4518340219618

型番…NDXN8L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：4、B：M8、C：18、D：38.5、J：10●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×17×110●梱包重量11g

商品コード：

4518340219625

型番…NDXN10L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：5、B：M10、C：21、D：43.5、J：13●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×21×90●梱包重量19g

商品コード：

4518340220911

型番…NDXN12L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：6、B：M12、C：25、D：51.7、J：14●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×125●梱包重量28g

商品コード：

4518340220928

型番…NDXN16L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：8、B：M16、C：33、D：68、J：19●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×33×115●梱包重量68g

商品コード：

4518340220935

型番…NDXN20L●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●サイズ(mm)…A：10、B：M20、C：33、D：38.5、J：22●耐熱温度…80℃●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●ノーズロック型は、ノブを引き上げ90°回転させることでノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×32×100●梱包重量107g

商品コード：

4518340220942

型番…NDXN8W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：4、B：M8、C：18、D：38.5、K：13●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×18×90●梱包重量16g

商品コード：

4518340220959

型番…NDXN10W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：5、B：M10、C：21、D：43.5、K：17●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:10×20×90●梱包重量26g

商品コード：

4518340220966

型番…NDXN12W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：6、B：M12、C：25、D：51.7、K：19●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×25×85●梱包重量39g

商品コード：

4518340220973

型番…NDXN16W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：8、B：M16、C：33、D：68、K：24●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を離すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のスプリングプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×69×90●梱包重量89g

商品コード：

4518340221871

型番…NDXN20W●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：10、B：M20、C：33、D：74、K：30●入数…1個●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×34×75●梱包重量147g

商品コード：

4518340221888

型番…NDXN8LW●材質…本体：スチール(SUM22L)、ノブ：ポリアミド、ノーズ：スチール(SUM22L)●耐熱温度…80℃●サイズ(mm)…A：4、B：M8、C：18、D：38.5、K：13●入数…1個●ノーズロック付●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻るハンド操作のインデックスプランジャーです。●ノーズロック型はノブを引き上げ90°回転させることで、ノーズが引っ込んだまま固定できます。●コストパフォーマンスに優れたタイプ●梱包サイズ:100×13×90●梱包重量15g

商品コード：

4518340221895
