プランジャー

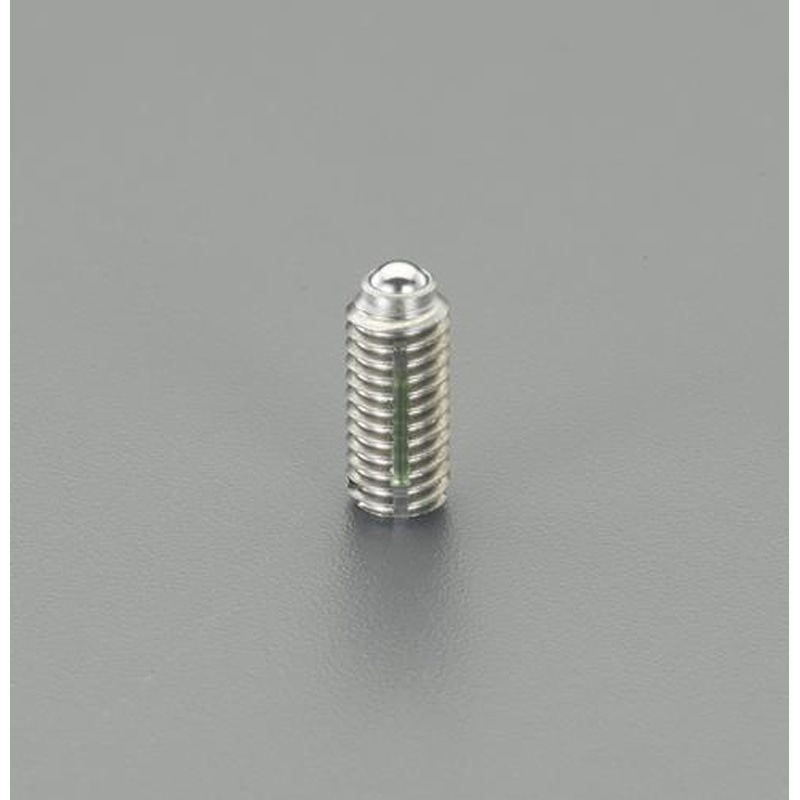

型番…LBSU8●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×37×12●梱包重量4g

商品コード：

4550061190081

型番…LBSUH3●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…5～7●重荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061190098

型番…LBSUH4●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…12～22●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:56×41×4●梱包重量2g

商品コード：

4550061190104

型番…LBSUH5●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…19～30●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:52×40×4●梱包重量2g

商品コード：

4550061190111

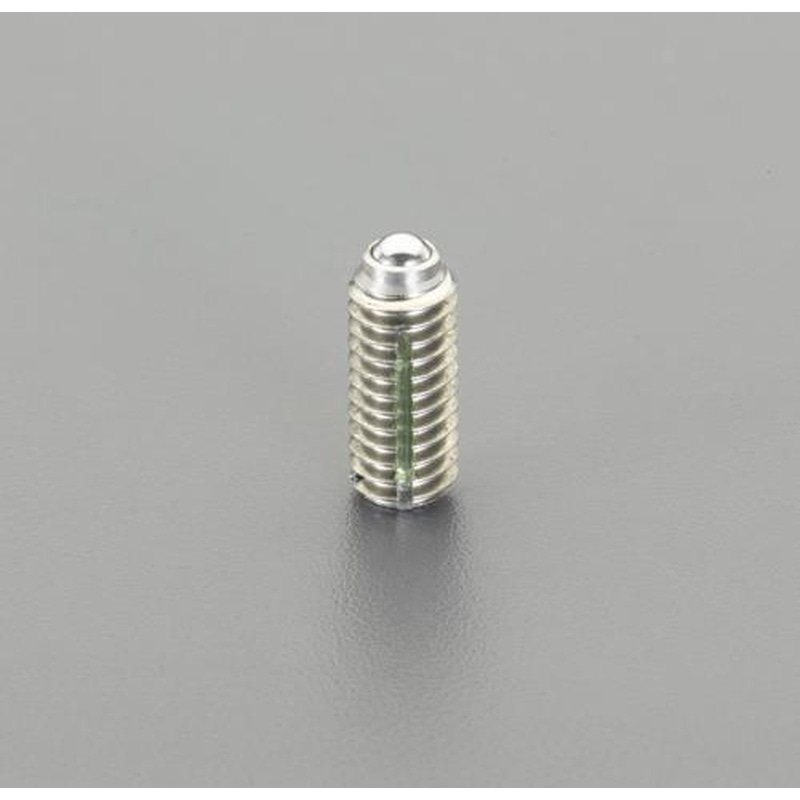

型番…LBSUH6●本体材質…SUS303●ボール材質…SUS420●重荷重用●ロングロック(緩み防止)付●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…28～40●製品識別の為、製品背面にマーキングが付いています。●2本ライン●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:44×35×6●梱包重量2g

商品コード：

4550061190128

型番…EBPJ10●本体・ボール材質…ポリアセタール●サイズ(mm)…A：10、B：8、C：13.5、D：2.7、E：12●最小～最大圧力(N)…10～20●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:52×49×12●梱包重量2g

商品コード：

4550061190135

型番…BEE6●本体・ボール材質…デルリン(ポリアセタール)●耐熱温度…90℃●電気絶縁性(本体)n●RoHS対応品●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●梱包サイズ:50×68×3●梱包重量2g

商品コード：

4550061190500

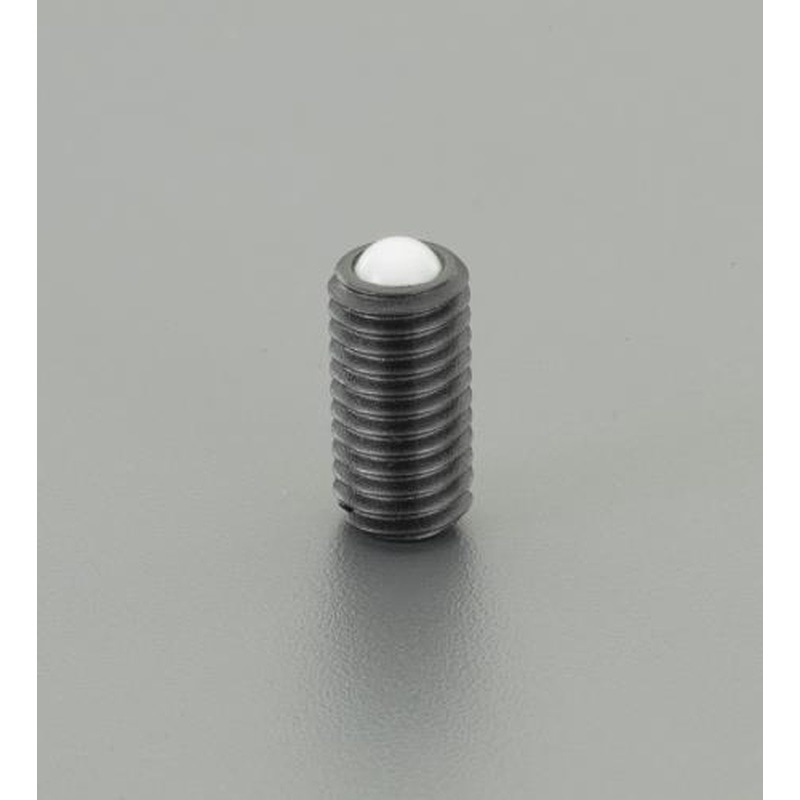

型番…BEE8●本体・ボール材質…デルリン(ポリアセタール)●耐熱温度…90℃●電気絶縁性(本体)n●RoHS対応品●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●梱包サイズ:45×38×7●梱包重量1g

商品コード：

4550061190517

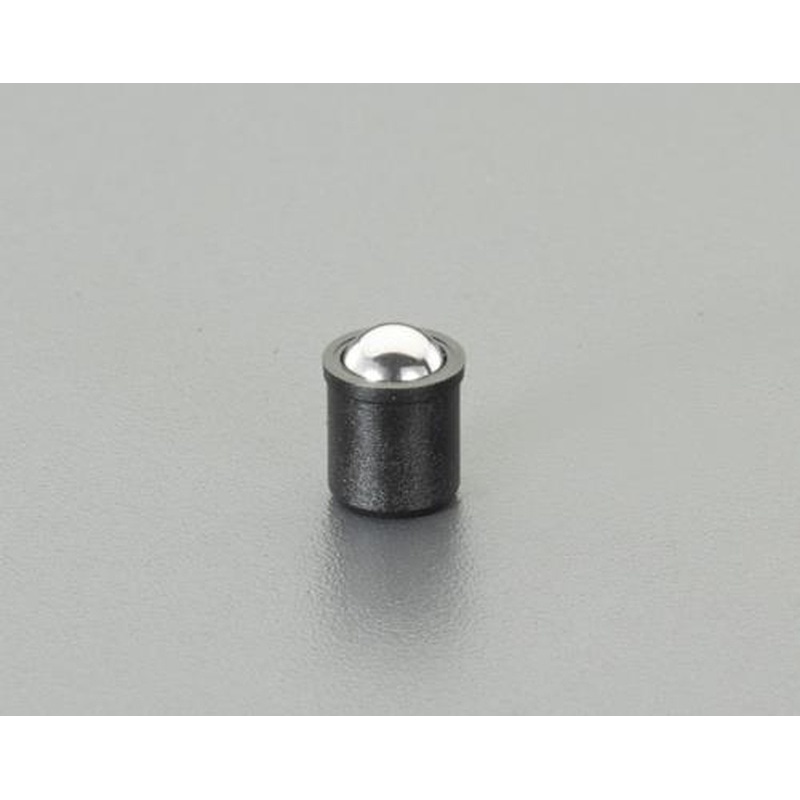

型番…EBP10●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：10、B：8、C：13.5、D：2.7、E：12●最小～最大圧力(N)…10～20●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:49×42×12●梱包重量4g

商品コード：

4550061190944

型番…EBP8●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：8、B：6.5、C：9、D：1.8、E：8.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:54×30×8●梱包重量2g

商品コード：

4550061190951

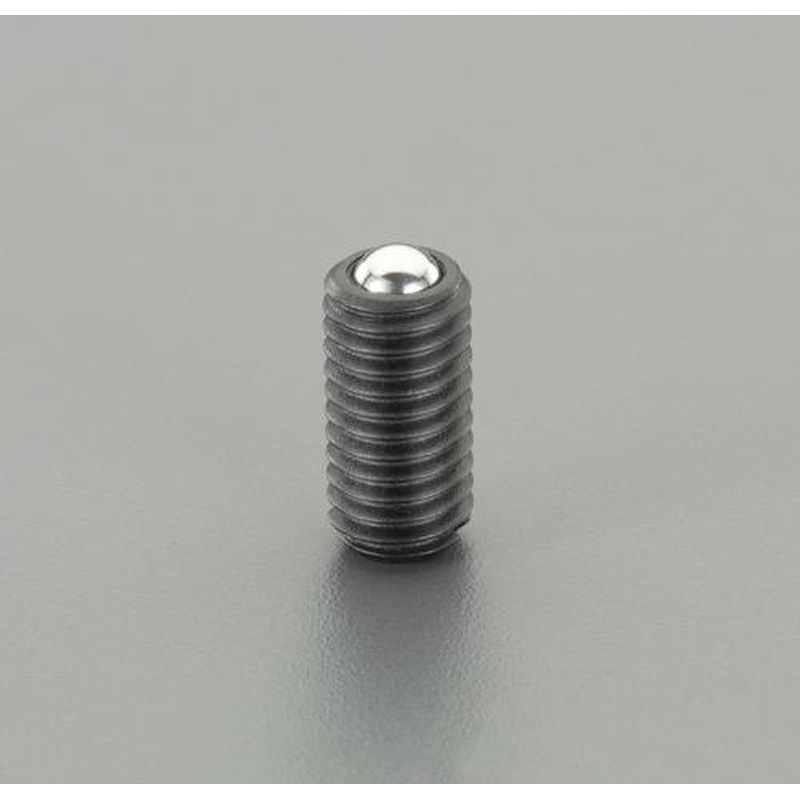

型番…BEU6●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…9～13●梱包サイズ:50×68×5●梱包重量2g

商品コード：

4550061191408

型番…BEU8●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M8、B：5、C：16、D：1.5●最小～最大圧力(N)…15～30●梱包サイズ:49×48×8●梱包重量2g

商品コード：

4550061191415

型番…BEU10●本体材質…デルリン(ポリアセタール)●ボール材質…SUS420●耐熱温度…90℃●電気絶縁性(本体)●RoHS対応品●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…20～40●梱包サイズ:62×42×11●梱包重量2g

商品コード：

4550061191422

型番…LBST3●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…1.5～3●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×68×2●梱包重量2g

商品コード：

4550061191439

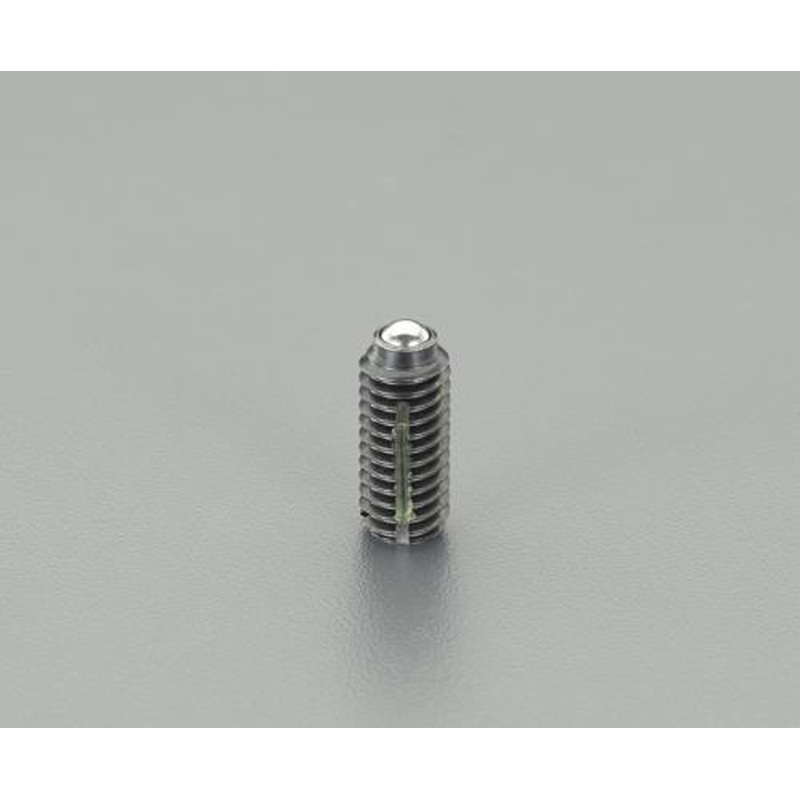

型番…LBST4●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…4～10●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:47×36×3

商品コード：

4550061191446

型番…LBST5●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M5、B：3、C：12、D：0.9●最小～最大圧力(N)…6～11●軽荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:50×70×2●梱包重量2g

商品コード：

4550061191453

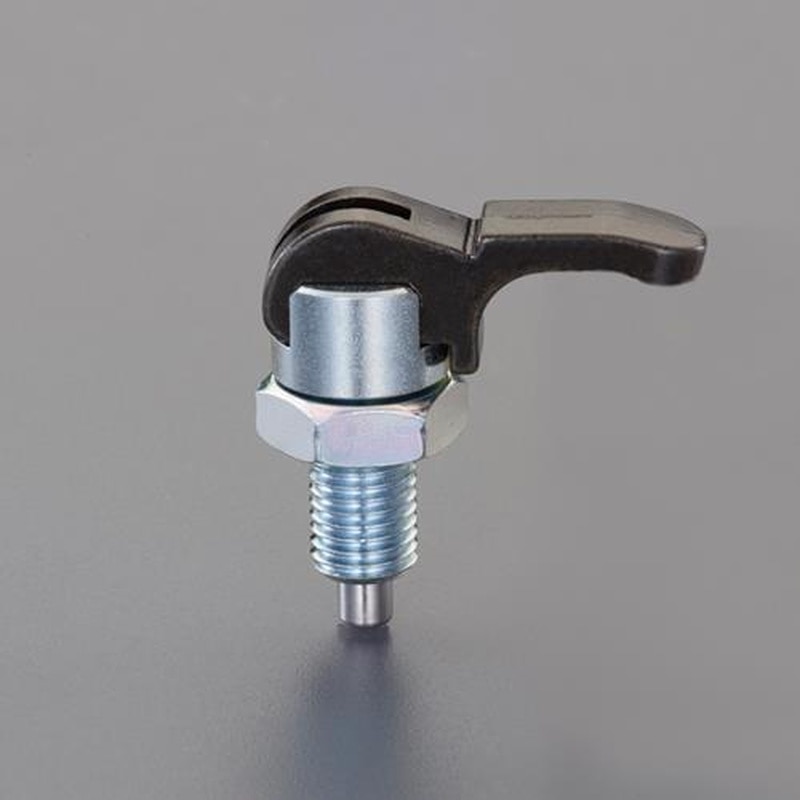

型番…TSP-10●サイズ(mm)※エスコ寸法図参照ください。●A…5●B…M10×P1.25●C…16●D…40●E…8.5●F…12●G…4●H…19●I…35●J…5●K…10●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●重量(g)…40.8●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●付属品…六角ナットM10●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:71×55×19●梱包重量52g

商品コード：

4550061980712

型番…TSP-12●サイズ(mm)※エスコ寸法図参照ください。●A…6●B…M12×P1.25●C…18●D…44.6●E…10●F…14●G…5●H…22.5●I…41.5●J…6●K…12●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…64.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:51×51×21●梱包重量74g

商品コード：

4550061981023

型番…TSP-16●サイズ(mm)※エスコ寸法図参照ください。●A…8●B…M16×P1.5●C…24●D…59.4●E…13●F…18●G…6●H…29●I…53●J…8●K…16●六角ナット…M10×P1.25対辺：17mm厚さ：6mm鋼（ユニクロメッキ仕上げ）●重量(g)…143.0●材質…レバー：亜鉛ダイカスト（黒クロメートメッキ）本体：SUM22L（ユニクロメッキ）ピン：SUS303六角ナット：鋼●付属品…六角ナットM10●使用例…背もたれなどの角度位置決め高さ調整スライド位置決め●シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー●ロックをされている時、不意な衝撃や接触にも抜ける事が無い様な安全設計になっています。●ロック解除時には、レバーを押し上げて反対側に倒して保持されます。●ロック時、解除時いずれもレバーが邪魔になることがありません。●梱包サイズ:69×67×26●梱包重量154g

商品コード：

4550061981030

型番…PW10●材質…スチール(S45C)●適用プランジャー…M10用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×12×105●梱包重量45g

商品コード：

4518340134713

型番…PW12●材質…スチール(S45C)●適用プランジャー…M12用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:70×15×100●梱包重量65g

商品コード：

4518340134812

型番…PW16●材質…スチール(S45C)●適用プランジャー…M16用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:65×17×120●梱包重量90g

商品コード：

4518340134850

型番…PW20●材質…スチール(S45C)●適用プランジャー…M20用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:110×26×150●梱包重量175g

商品コード：

4518340135154

型番…PW24●材質…スチール(S45C)●適用プランジャー…M24用●スプリングプランジャーをバックキャップ側から挿入する場合ご使用下さい。●梱包サイズ:105×27×150●梱包重量290g

商品コード：

4518340135260

型番…NDXNS12●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：6、B：M12、C：25、D：41.7、J：14●入数…1個入り●梱包サイズ:100×20×80●梱包重量23g

商品コード：

4518340226722

型番…NDXNS16●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：8、B：M16、C：33、D：54、J：19●入数…1個入り●梱包サイズ:100×33×85●梱包重量53g

商品コード：

4518340226739

型番…NDXNS20●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：10、B：M20、C：33、D：61、J：22●入数…1個入り●梱包サイズ:100×35×130●梱包重量84g

商品コード：

4518340226746

型番…NDXNS20W●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：10、B：M20、C：33、D：61、K：30●入数…1個入り●梱包サイズ:100×35×125●梱包重量116g

商品コード：

4518340226753

型番…NDXNS12W●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：6、B：M12、C：25、D：41.7、K：19●入数…1個入り●梱包サイズ:100×24×90●梱包重量32g

商品コード：

4518340227125

型番…NDXNS10W●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：5、B：M10、C：21、D：34.5、K：17●入数…1個入り●梱包サイズ:100×20×90●梱包重量21g

商品コード：

4518340227132

型番…NDXNS16W●ショートタイプ●材質…スチール（SUM22L）●サイズ(mm)…A：8、B：M16、C：33、D：54、K：24●入数…1個入り●梱包サイズ:100×33×85●梱包重量71g

商品コード：

4518340227149

型番…LBSTH4●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M4、B：2.5、C：9、D：0.8●最小～最大圧力(N)…12～22●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:50×70×3●梱包重量2g

商品コード：

4550061202487

型番…LBSTH6●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M6、B：3.5、C：14、D：1●最小～最大圧力(N)…28～40●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:46×38×5●梱包重量2g

商品コード：

4550061202500

型番…LBSTH10●本体材質…SUM22L(四三酸化鉄被膜)●ボール材質…SUJ2●サイズ(mm)…A：M10、B：6、C：19、D：2●最小～最大圧力(N)…66～100●重荷重用●製品識別の為、製品背面にマーキングが付いています。●ロングロック(緩み防止)付●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●2本ライン●RoHS対応品●梱包サイズ:53×49×11●梱包重量6g

商品コード：

4550061202524

型番…LBSU3●本体材質…SUS303●ボール材質…SUS420●サイズ(mm)…A：M3、B：1.5、C：7、D：0.5●最小～最大圧力(N)…1.5～3●軽荷重用●ロングロック(緩み防止)付●製品識別の為、製品背面にマーキングが付いています。●振動に強い抜きモーメントが高い確実な位置決め着脱回数が約20回まで緩み防止機能が働きます。●RoHS対応品●梱包サイズ:49×48×4●梱包重量1g

商品コード：

4550061203408

型番…EIP10L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：5、B：M10、C：21、D：51、K：12●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:50×71×21●梱包重量12g

商品コード：

4550061203446

型番…EBP6●本体材質…ポリアセタール●ボール材質…SUS420●サイズ(mm)…A：6、B：5、C：7、D：1.5、E：6.5●最小～最大圧力(N)…6～12●樹脂製ケースの差込型。抜け止めには接着剤で固定して下さい。●RoHS対応品●梱包サイズ:50×68×5●梱包重量2g

商品コード：

4550061203750

型番…EIP16L-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：19●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●シングルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです。●RoHS対応品●梱包サイズ:67×121×31●梱包重量40g

商品コード：

4550061204399

型番…EIP10LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：5、B：M10、C：21、D：51、K：16●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:50×89×29●梱包重量14g

商品コード：

4550061204412

型番…EIP16LW-SUS●材質…本体・ノブ：ポリアミドノーズ：SUS303●ノーズロック…ノブを引いた状態で90°回転させるとノーズを引いた状態で固定(ロック)できます。●サイズ(mm)…A：8、B：M16、C：31、D：76、K：24●ノブを引くとノーズも連動して上がり、位置決め解除が簡単に行えます。●ダブルナット●軽量タイプ●ボディが樹脂製のため軽量です。●錆を嫌う場所に最適です。●ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のインデックスプランジャーです●RoHS対応品●梱包サイズ:68×119×31●梱包重量44g

商品コード：

4550061204436

型番…BSTH8A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M8●Bサイズ…5mm●Cサイズ…18mm●Dサイズ…1.5mm●圧力最小～最大…47～73N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:75×11×50●梱包重量4g

商品コード：

4518340127074

型番…BSTH10A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M10●Bサイズ…6mm●Cサイズ…23mm●Dサイズ…2mm●圧力最小～最大…66～100N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:85×10×50●梱包重量8g

商品コード：

4518340127234

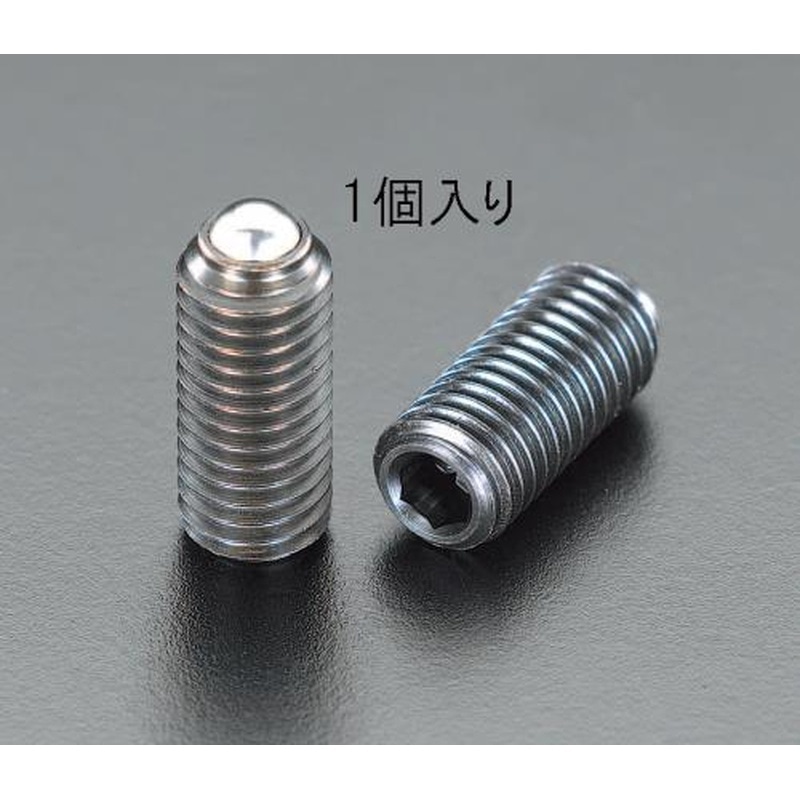

型番…BSTH12A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M12●Bサイズ…8mm●Cサイズ…26mm●Dサイズ…2.5mm●圧力最小～最大…66～120N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:70×12×52●梱包重量12g

商品コード：

4518340127241

型番…BSTH16A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M16●Bサイズ…10mm●Cサイズ…33mm●Dサイズ…3.5mm●圧力最小～最大…90～180N●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:110×16×60●梱包重量31g

商品コード：

4518340127449

型番…BSTH20A●本体材質…スチール、処理：黒染め●ボール材質…スチール●用途…重荷重用●入数…1個●Aサイズ…M20●Bサイズ…12mm●Cサイズ…43mm●Dサイズ…4.5mm●圧力最小～最大…115～40Ｎ●製品識別の為、製品背面にマーキングが付いています。●2本ライン●梱包サイズ:110×20×50●梱包重量64g

商品コード：

4518340127463

型番…ZSP4●本体材質…スチール、処理：黒染め●センターピン材質…スチール(亜鉛メッキ)●用途…軽荷重用●入数…1個●Aサイズ…M4●Bサイズ…1.8mm●Cサイズ…9mm●Dサイズ…1.5mm●圧力最小～最大…3～10Ｎ●製品識別の為、製品背面にマーキングが付いています。●全長が短く狭いスペースでのご利用に便利です。●1本ライン●梱包サイズ:73×4×52●梱包重量1g

商品コード：

4518340127586

型番…ZSP5●本体材質…スチール、処理：黒染め●センターピン材質…スチール(亜鉛メッキ)●用途…軽荷重用●入数…1個●Aサイズ…M5●Bサイズ…2.4mm●Cサイズ…12mm●Dサイズ…2mm●圧力最小～最大…3～10N●製品識別の為、製品背面にマーキングが付いています。●全長が短く狭いスペースでのご利用に便利です。●1本ライン●梱包サイズ:70×5×50●梱包重量1g

商品コード：

4518340127609

型番…ZSP6●本体材質…スチール、処理：黒染め●センターピン材質…スチール(亜鉛メッキ)●用途…軽荷重用●入数…1個●Aサイズ…M6●Bサイズ…2.7mm●Cサイズ…14mm●Dサイズ…2mm●圧力最小～最大…4～10N●製品識別の為、製品背面にマーキングが付いています。●全長が短く狭いスペースでのご利用に便利です。●1本ライン●梱包サイズ:120×6×50●梱包重量2g

商品コード：

4518340127647

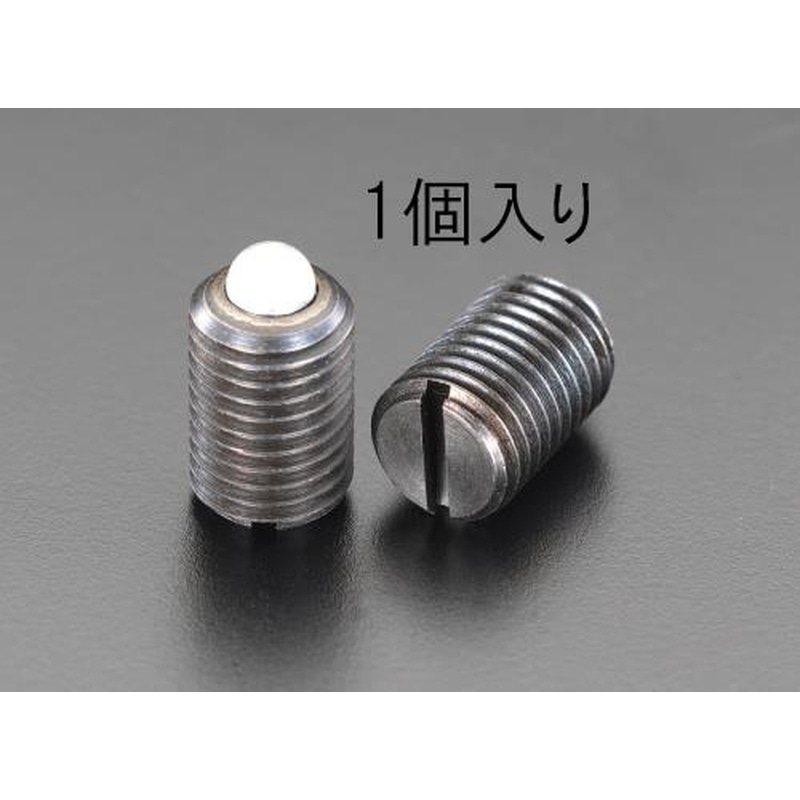

型番…ZSP8●本体材質…スチール、処理：黒染め●センターピン材質…スチール(亜鉛メッキ)●用途…軽荷重用●入数…1個●Aサイズ…M8●Bサイズ…4mm●Cサイズ…16mm●Dサイズ…2mm●圧力最小～最大…7～15N●製品識別の為、製品背面にマーキングが付いています。●全長が短く狭いスペースでのご利用に便利です。●1本ライン●梱包サイズ:70×8×115●梱包重量4g

商品コード：

4518340127685

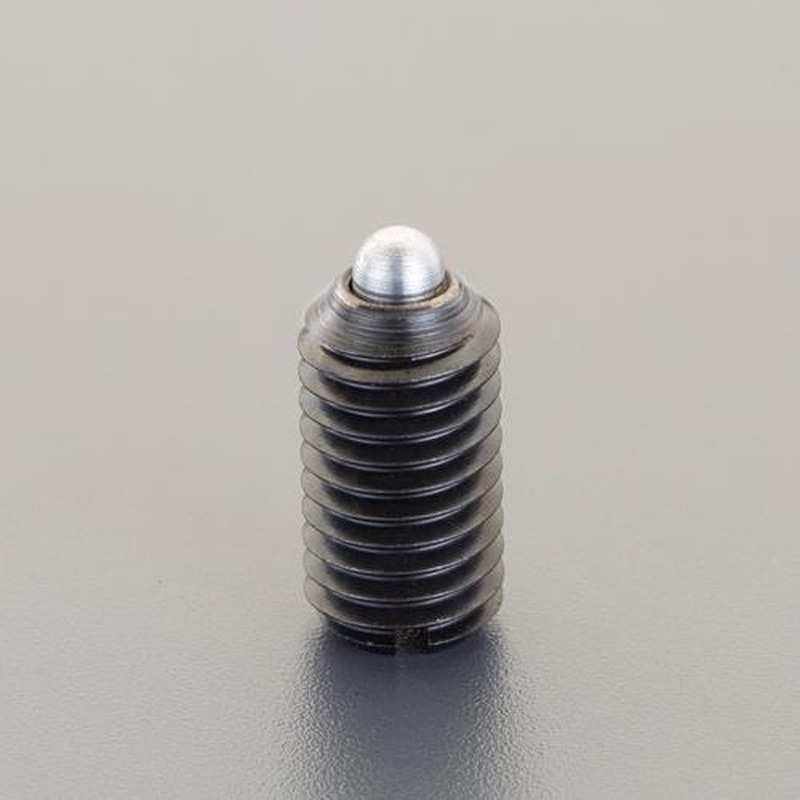

型番…ZSP10●本体材質…スチール、処理：黒染め●センターピン材質…スチール(亜鉛メッキ)●用途…軽荷重用●入数…1個●Aサイズ…M10●Bサイズ…4.5mm●Cサイズ…19mm●Dサイズ…2.5mm●圧力最小～最大…9～16N●製品識別の為、製品背面にマーキングが付いています。●全長が短く狭いスペースでのご利用に便利です。●1本ライン●梱包サイズ:70×10×52●梱包重量7g

商品コード：

4518340127708
