マグネットブロック

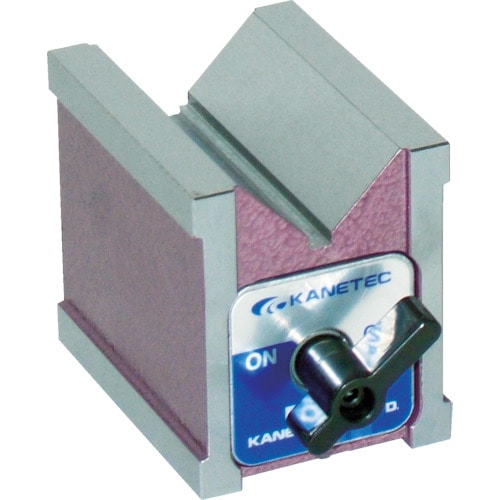

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)、底面、後面の吸着が可能です。●丸棒のケガキ、測定作業、異形物の研削時・穴あけ、タッピング加工時の保持具として。●丸棒の各種加工、測定の保持具です。●吸着力(N)：300●幅(mm)：60●奥行(mm)：80●高さ(mm)：73●使用可能径(φ)：8～50●吸着面：上面(V面)・底面・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202068603

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)、底面、後面の吸着が可能です。●丸棒のケガキ、測定作業、異形物の研削時・穴あけ、タッピング加工時の保持具として。●丸棒の各種加工、測定の保持具です。●吸着力(N)：450●幅(mm)：60●奥行(mm)：125●高さ(mm)：73●使用可能径(φ)：8～50●吸着面：上面(V面)・底面・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202068610

●上面(V面)、底面が独立してON/OFF切り換え可能です。●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●ホルダ固定位置は変えずに、ワークのみ着脱交換が可能なため、作業が効率よく行えます。●防滴・耐油構造です。●上面(V)面、底面の磁力切替がそれぞれに行えます。●鉄定盤や工作機械テーブル上での保持具として使用。●丸棒の各種加工、測定の保持具です。●吸着力(N)：392●幅(mm)：60●奥行(mm)：80●高さ(mm)：105●使用可能径(φ)：8～50●吸着面：上面(V面)・背面(端面)・底面

商品コード：

2500202068627

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)、底面、後面の吸着が可能です。●丸棒のケガキ、測定作業、異形物の研削時・穴あけ、タッピング加工時の保持具として。●丸棒の各種加工、測定の保持具です。●吸着力(N)：700●幅(mm)：60●奥行(mm)：180●高さ(mm)：73●使用可能径(φ)：8～50●吸着面：上面(V面)・底面・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202068634

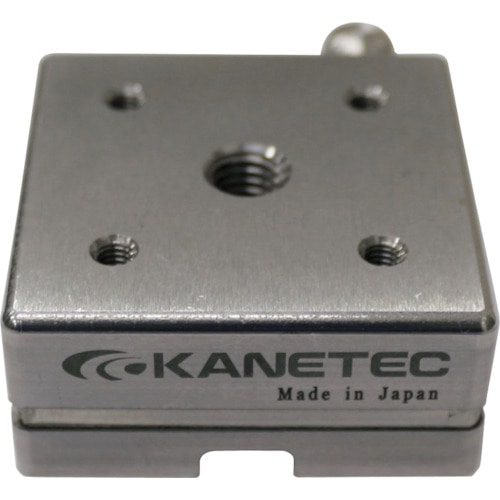

●治具・測定装置の固定などに好適です。●切替式の薄型永磁ホルダなので微妙な調整や精度が要求される場合に適します。●レバーの操作角度を従来品の半分、片手でスムーズなON/OFF操作が可能です。●磁極倍増(4極)で薄板への吸着力UP！●厚さが薄い、強磁石です。●全高が非常に低いですが磁力は強力です。●従来の黒染処理を廃止。●部品点数削減で資源保護。●環境に優しいサステナブルデザインです。●角形形状です。●仮付台・基台として好適。●微妙な位置決め調整や精度出しに。●吸着力(N)：120●幅(mm)：45●奥行(mm)：45●高さ(mm)：20●吸着面：底面●ねじ穴数：5●取付ねじ穴寸法：M8×1.25/M4×0.7●本体：ステンレス●光学系には不向きです。

商品コード：

2500202207866

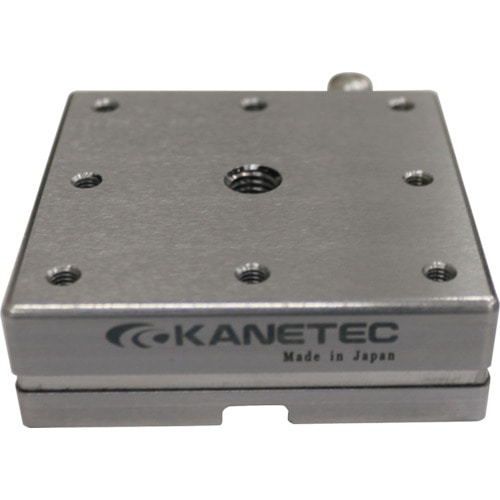

●治具・測定装置の固定などに好適です。●切替式の薄型永磁ホルダなので微妙な調整や精度が要求される場合に適します。●レバーの操作角度を従来品の半分、片手でスムーズなON/OFF操作が可能です。●磁極倍増(4極)で薄板への吸着力UP！●厚さが薄い、強磁石です。●全高が非常に低いですが磁力は強力です。●従来の黒染処理を廃止。●部品点数削減で資源保護。●環境に優しいサステナブルデザインです。●角形形状です。●仮付台・基台として好適。●微妙な位置決め調整や精度出しに。●吸着力(N)：300●幅(mm)：65●奥行(mm)：65●高さ(mm)：20●吸着面：底面●ねじ穴数：9●取付ねじ穴寸法：M8×1.25/M4×0.7●本体：ステンレス●光学系には不向きです。

商品コード：

2500202207873

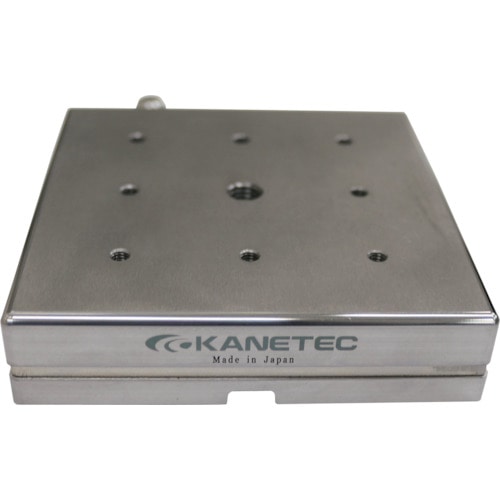

●治具・測定装置の固定などに好適です。●切替式の薄型永磁ホルダなので微妙な調整や精度が要求される場合に適します。●レバーの操作角度を従来品の半分、片手でスムーズなON/OFF操作が可能です。●磁極倍増(4極)で薄板への吸着力UP！●厚さが薄い、強磁石です。●全高が非常に低いですが磁力は強力です。●従来の黒染処理を廃止。●部品点数削減で資源保護。●環境に優しいサステナブルデザインです。●角形形状です。●仮付台・基台として好適。●微妙な位置決め調整や精度出しに。●吸着力(N)：400●幅(mm)：90●奥行(mm)：90●高さ(mm)：20●吸着面：底面●ねじ穴数：9●取付ねじ穴寸法：M8×1.25/M4×0.7●本体：ステンレス●光学系には不向きです。

商品コード：

2500202207880

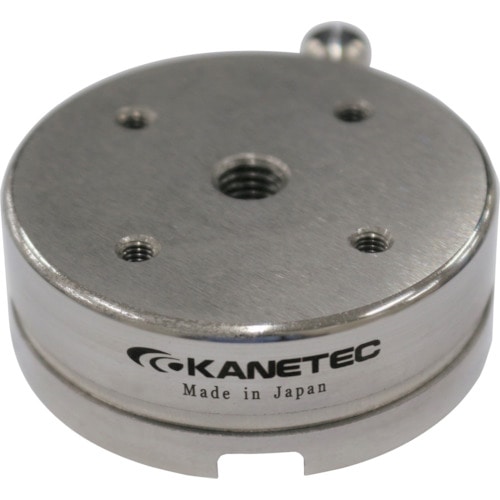

●治具・測定装置の固定などに好適です。●切替式の薄型永磁ホルダなので微妙な調整や精度が要求される場合に適します。●レバーの操作角度を従来品の半分、片手でスムーズなON/OFF操作が可能です。●磁極倍増(4極)で薄板への吸着力UP！●厚さが薄い、強磁石です。●全高が非常に低いですが磁力は強力です。●従来の黒染処理を廃止。●部品点数削減で資源保護。●環境に優しいサステナブルデザインです。●丸形形状です。●仮付台・基台として好適。●微妙な位置決め調整や精度出しに。●吸着力(N)：120●高さ(mm)：20●径(mm)：55●吸着面：底面●ねじ穴数：5●取付ねじ穴寸法：M8×1.25/M4×0.7●本体：ステンレス●光学系には不向きです。

商品コード：

2500202207903

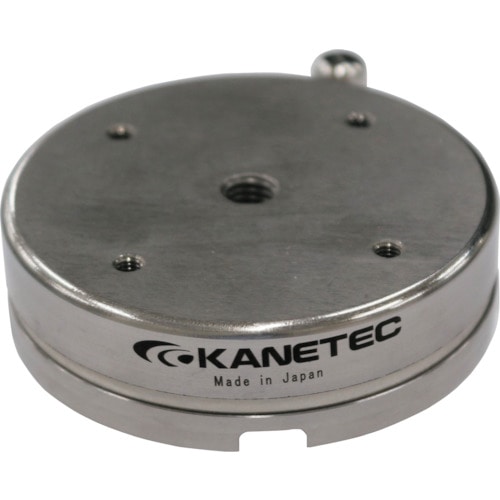

●治具・測定装置の固定などに好適です。●切替式の薄型永磁ホルダなので微妙な調整や精度が要求される場合に適します。●レバーの操作角度を従来品の半分、片手でスムーズなON/OFF操作が可能です。●磁極倍増(4極)で薄板への吸着力UP！●厚さが薄い、強磁石です。●全高が非常に低いですが磁力は強力です。●従来の黒染処理を廃止。●部品点数削減で資源保護。●環境に優しいサステナブルデザインです。●丸形形状です。●仮付台・基台として好適。●微妙な位置決め調整や精度出しに。●吸着力(N)：350●高さ(mm)：20●径(mm)：70●吸着面：底面●ねじ穴数：5●取付ねじ穴寸法：M8×1.25/M4×0.7●本体：ステンレス●光学系には不向きです。

商品コード：

2500202207910

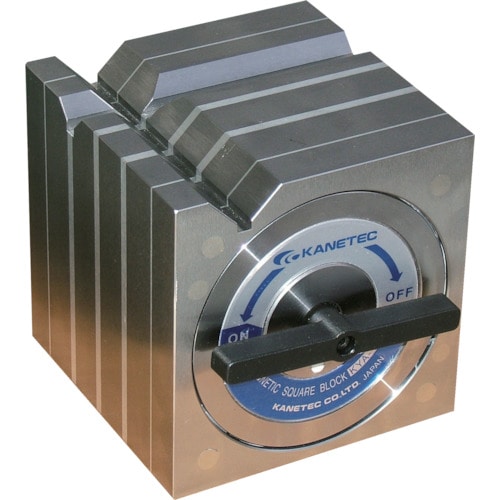

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)・両側面の三面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●吸着力(N)従来のV溝/新V溝：200/120●使用可能径(φ)従来のV溝/新V溝：10～35/10～30●吸着面：上面(V面)・両側面●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。●吸着力は、従来のV溝/新V溝の値です。

商品コード：

2500202071672

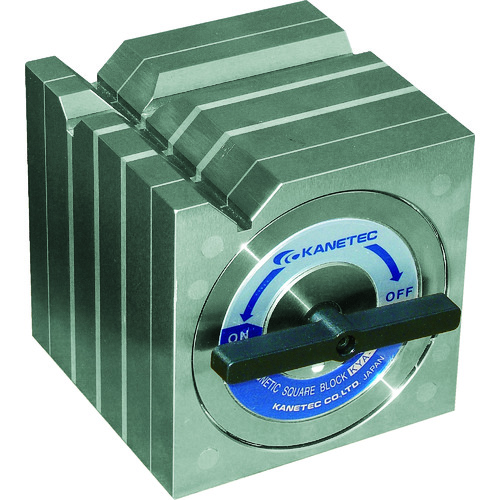

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)・両側面の三面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●幅(mm)：125●奥行(mm)：125●高さ(mm)：125●吸着力(N)従来のV溝/新V溝：300/250●使用可能径(φ)従来のV溝/新V溝：10～40/10～26●吸着面：上面(V面)・両側面●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。●吸着力は、従来のV溝/新V溝の値です。

商品コード：

2500202071689

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)・両側面の三面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●吸着力(N)従来のV溝/新V溝：400/400●使用可能径(φ)従来のV溝/新V溝：10～40/10～38●吸着面：上面(V面)・両側面●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。●吸着力は、従来のV溝/新V溝の値です。

商品コード：

2500202071696

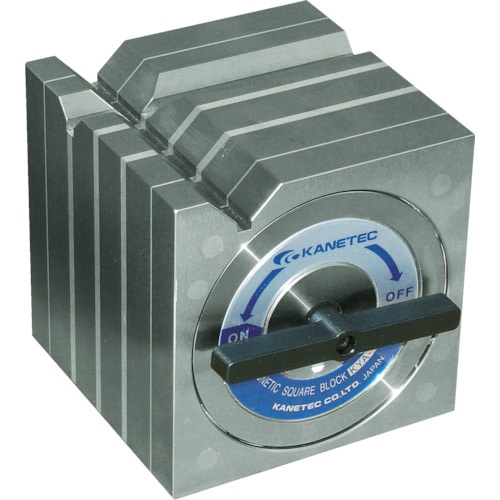

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)・両側面の三面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●幅(mm)：80●奥行(mm)：80●高さ(mm)：80●吸着力(N)従来のV溝/新V溝：120/100●使用可能径(φ)従来のV溝/新V溝：10～25/8～15●吸着面：上面(V面)・両側面●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。●吸着力は、従来のV溝/新V溝の値です。

商品コード：

2500202071702

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)一面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●吸着力(N)：343●幅(mm)：100●奥行(mm)：100●高さ(mm)：100●使用可能径(φ)：13～50●吸着面：上面(V面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202071740

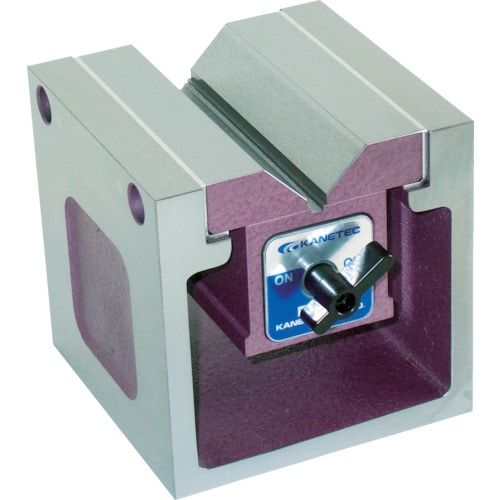

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)一面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●吸着力(N)：400●幅(mm)：125●奥行(mm)：125●高さ(mm)：125●使用可能径(φ)：13～50●吸着面：上面(V面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202071757

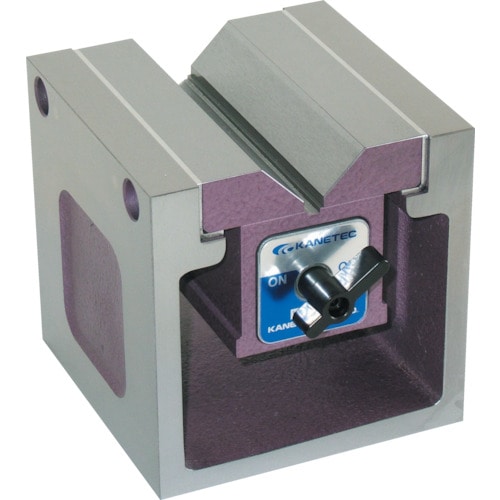

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)一面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●吸着力(N)：589●幅(mm)：150●奥行(mm)：150●高さ(mm)：150●使用可能径(φ)：14～66●吸着面：上面(V面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202071764

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)一面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●吸着力(N)：600●幅(mm)：180●奥行(mm)：180●高さ(mm)：180●使用可能径(φ)：14～66●吸着面：上面(V面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202071771

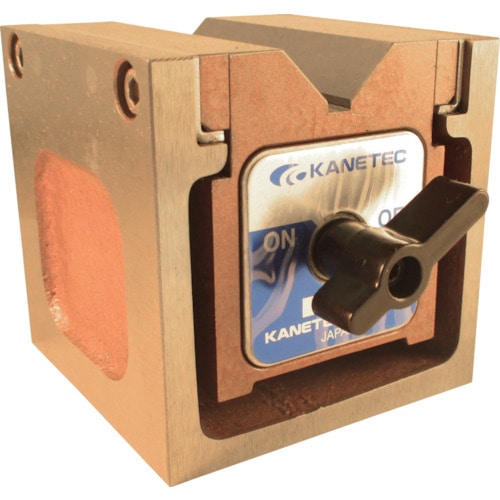

●ハンドルは固定・取り外しどちらも可能です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面(V面)一面吸着が可能です。●ケガキ・軽加工などの保持具。●三次元測定機、および各種計測、計測システムの保持具。●ケガキ、軽加工などの保持具●放電加工での保持具●各種計測の測定物固定●吸着力(N)：180●幅(mm)：80●奥行(mm)：80●高さ(mm)：80●使用可能径(φ)：10～32●吸着面：上面(V面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202071795

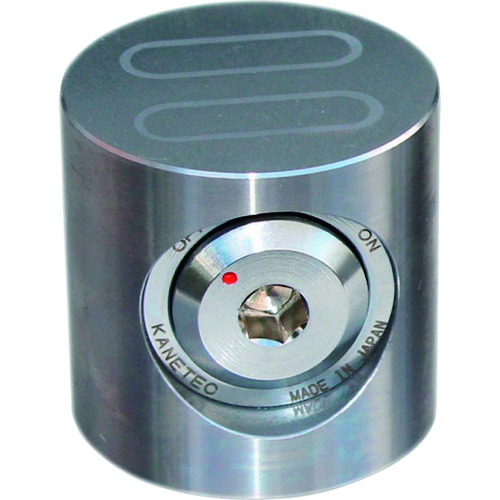

●アルニコ磁石鋼を使った特殊構造の強力タイプです。●小形にもかかわらず磁力ON/OFFが可能です。●環境負荷の少ない樹脂セパレータを採用しています。●特殊な形状のワークの補助器具としてマグネットチャックと併用し、研削および軽切削に。●吸着力(N)：85●高さ(mm)：50●径(mm)：50●吸着面：上面●ねじ穴数：4●取付ねじ穴寸法：M5×深さ7mm●吸着面:上面●樹脂セパレータ採用

商品コード：

2500202259797

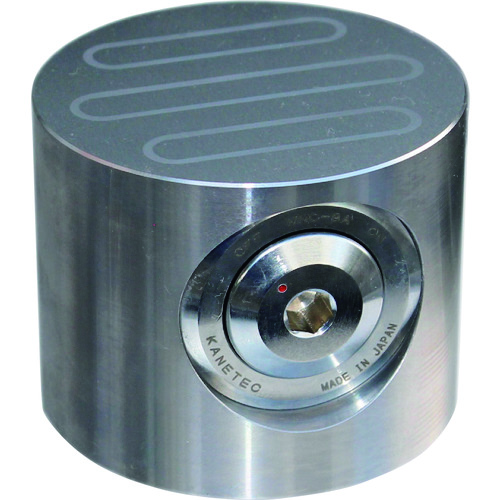

●アルニコ磁石鋼を使った特殊構造の強力タイプです。●小形にもかかわらず磁力ON/OFFが可能です。●環境負荷の少ない樹脂セパレータを採用しています。●特殊な形状のワークの補助器具としてマグネットチャックと併用し、研削および軽切削に。●特殊形状のワークの補助吸着具として使用します。●吸着力(N)：500●高さ(mm)：65●径(mm)：80●吸着面：上面●ねじ穴数：4●取付ねじ穴寸法：M6×深さ10mm●吸着面:上面●樹脂セパレータ採用

商品コード：

2500202259803

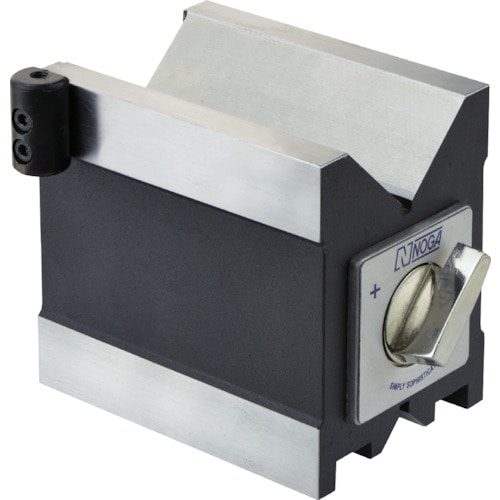

●ノガ社独自のホルダーと組み合わせることで、工作機械回りの様々な機械加工の要求に応えます。●オンオフノブの操作により、Vブロックマグネット部の磁力の入切ができます。●様々な形状のワークの強固な保持に。●吸着力(N)：300(上面)500(底面)●幅(mm)：60●奥行(mm)：80●高さ(mm)：73●使用可能径(φ)：8～52●吸着面：底面・上面●クランプ範囲(φmm)：8～52●吸着力(N)(上面)：300●吸着力(N)(底面)：500●すべての使用面は精密研磨

商品コード：

2500203546353

●Vブロックマグネット側面に、ノガ社のNFとPHホルダーを接続できるM5内径ねじ付コネクターが付いています。●コネクターは取り外して使用できます。●Vブロック面にはΦ8-Φ52/65mmの丸物保持に。●吸着力(N)：300(上面)600(底面)●幅(mm)：60●奥行(mm)：100●高さ(mm)：73●使用可能径(φ)：8～52●吸着面：底面・上面●クランプ範囲(φmm)：8～52●吸着力(N)(上面)：300●吸着力(N)(底面)：600●すべての使用面は精密研磨

商品コード：

2500203546360

●Vブロックマグネット側面に、ノガ社のNFとPHホルダーを接続できるM5内径ねじ付コネクターが付いています。●コネクターは取り外して使用できます。●Vブロック面にはΦ8-Φ52/65mmの丸物保持に。●吸着力(N)：300(上面)600(底面)●幅(mm)：70●奥行(mm)：100●高さ(mm)：95●使用可能径(φ)：8～65●吸着面：底面・上面●クランプ範囲(φmm)：8～65●吸着力(N)(上面)：300●吸着力(N)(底面)：600●すべての使用面は精密研磨

商品コード：

2500203546377

●Vブロックマグネット側面に、ノガ社のNFとPHホルダーを接続できるM5内径ねじ付コネクターが付いています。●コネクターは取り外して使用できます。●Vブロック面にはΦ8-Φ52/65mmの丸物保持に。●吸着力(N)：300(上面)800(底面)●幅(mm)：70●奥行(mm)：120●高さ(mm)：95●使用可能径(φ)：8～65●吸着面：底面・上面●クランプ範囲(φmm)：8～65●吸着力(N)(上面)：300●吸着力(N)(底面)：800●すべての使用面は精密研磨

商品コード：

2500203546384

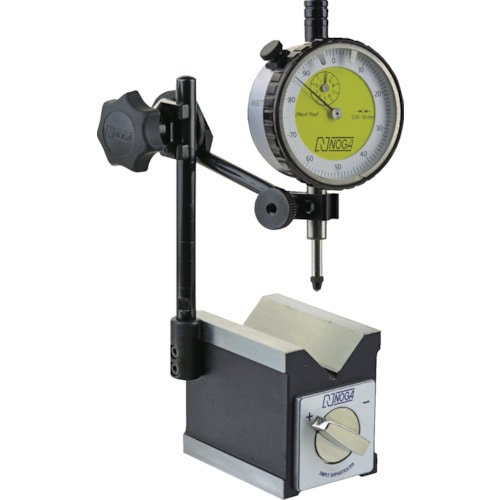

●オンオフノブの操作により、Vブロックマグネット部の磁力の入切ができます。●さまざまな形状のワークをしっかりと保持します。●ノガ社独自のホルダーとの組合わせによって、工作機械回りの様々な機械加工の要求に応えます。●製品の検査用。●吸着力(N)：300(上面)600(底面)●幅(mm)：60●奥行(mm)：100●高さ(mm)：73●使用可能径(φ)：8～52●吸着面：底面・上面●ねじサイズ：M5(内径)●クランプ範囲(φmm)：8～52●吸着力(N)(上面)：300●吸着力(N)(底面)：600●セット内容：Vブロック(VB1002)+PHホルダー(PH3101)●測定器取付：Φ6mm、8mm、3/8インチ穴、アリ溝●すべての使用面は精密研磨●Vブロック(VB1002)+PHホルダー(PH3101)●テストインジケーターおよびダイヤルゲージは別売です。

商品コード：

2500203546490

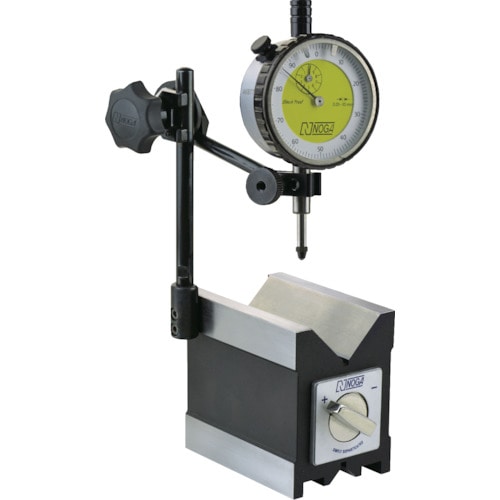

●オンオフノブの操作により、Vブロックマグネット部の磁力の入切ができます。●さまざまな形状のワークをしっかりと保持します。●ノガ社独自のホルダーとの組合わせによって、工作機械回りの様々な機械加工の要求に応えます。●Vブロックマグネットとノガ社独自のホルダーとの組み合わせにより、加工と検査がひとつの工具(ホルダー付Vブロックマグネット)でできます。●製品の検査用。●吸着力(N)：300(上面)800(底面)●幅(mm)：70●奥行(mm)：120●高さ(mm)：95●使用可能径(φ)：8～65●ねじサイズ：M5(内径)●クランプ範囲(φmm)：8～52●吸着力(N)(上面)：300●吸着力(N)(底面)：800●セット内容：Vブロック(VB1004)+PHホルダー(PH3101)●測定器取付：Φ6mm、8mm、3/8インチ穴、アリ溝●すべての使用面は精密研磨●Vブロック(VB1004)+PHホルダー(PH3101)●テストインジケーターおよびダイヤルゲージは別売です。

商品コード：

2500203546513

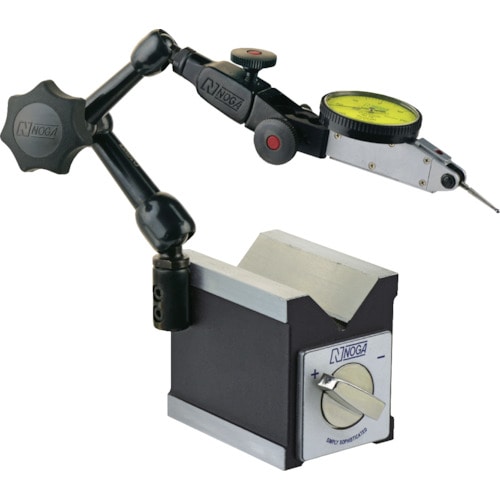

●Vブロックマグネットとノガ社独自のホルダーとの組み合わせにより、加工と検査がひとつの工具(ホルダー付Vブロックマグネット)でできます。●製品の加工および検査用。●吸着力(N)：300(上面)600(底面)●幅(mm)：70●奥行(mm)：100●高さ(mm)：95●使用可能径(φ)：8～52●ねじサイズ：M5(内径)●クランプ範囲(φmm)：8～52●吸着力(N)(上面)：300●吸着力(N)(底面)：600●測定器取付：Φ6mm、8mm、3/8インチ穴、アリ溝●すべての使用面は精密研磨●VB1002+NF60103●テストインジケーターおよびダイヤルゲージは別売です。

商品コード：

2500203546537

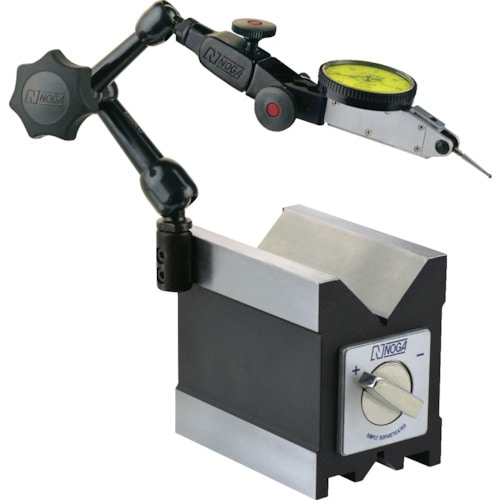

●Vブロックマグネットとノガ社独自のホルダーとの組み合わせにより、加工と検査がひとつの工具(ホルダー付Vブロックマグネット)でできます。●製品の加工および検査用。●吸着力(N)：300(上面)800(底面)●幅(mm)：70●奥行(mm)：120●高さ(mm)：95●使用可能径(φ)：8～65●ねじサイズ：M5(内径)●クランプ範囲(φmm)：8～65●吸着力(N)(上面)：300●吸着力(N)(底面)：800●測定器取付：Φ6mm、8mm、3/8インチ穴、アリ溝●すべての使用面は精密研磨●VB1004+NF60103●テストインジケーターおよびダイヤルゲージは別売です。

商品コード：

2500203546544

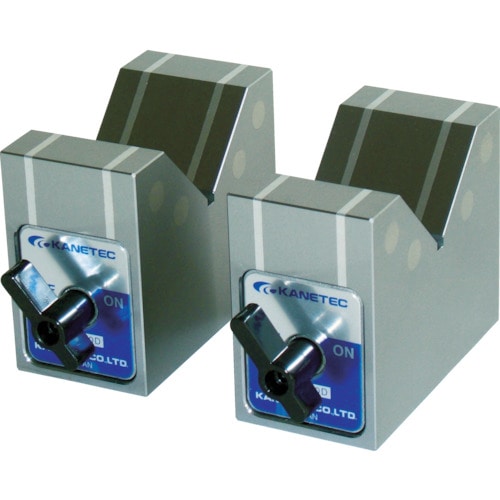

●ハンドルは固定・取り外しどちらも可能です。●曲面・平面共保持できるV溝機構です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面、底面、端面の三面に特殊構造により吸着力が発生します。●着脱はハンドル操作で簡単にできます。●測定、穴あけ、ケガキなどの精密作業の保持具として。●研削や穴あけ、タッピングなどの軽切削での異形物の固定に使用します。●吸着力(N)：230●幅(mm)：50●奥行(mm)：150●高さ(mm)：100●使用可能径(φ)：8～125●吸着面：上面(V面)・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202037746

●ハンドルは固定・取り外しどちらも可能です。●曲面・平面共保持できるV溝機構です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面、底面、端面の三面に特殊構造により吸着力が発生します。●着脱はハンドル操作で簡単にできます。●測定、穴あけ、ケガキなどの精密作業の保持具として。●研削や穴あけ、タッピングなどの軽切削での異形物の固定に使用します。●吸着力(N)：150●幅(mm)：40●奥行(mm)：70●高さ(mm)：50●使用可能径(φ)：8～50●吸着面：上面(V面)・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202037807

●ハンドルは固定・取り外しどちらも可能です。●曲面・平面共保持できるV溝機構です。●特級精度仕上げにも対応します。●防滴・耐油構造です。●上面、底面、端面の三面に特殊構造により吸着力が発生します。●着脱はハンドル操作で簡単にできます。●測定、穴あけ、ケガキなどの精密作業の保持具として。●研削や穴あけ、タッピングなどの軽切削での異形物の固定に使用します。●吸着力(N)：200●幅(mm)：50●奥行(mm)：100●高さ(mm)：80●使用可能径(φ)：8～80●吸着面：上面(V面)・背面(端面)●磁石切換レバー位置：前面●吸着力はV面でφ20丸鋼の場合によります。

商品コード：

2500202037821

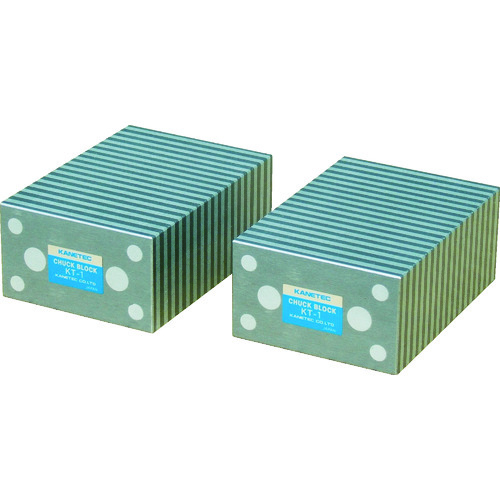

●製品そのものには磁気はありませんので、マグネットチャックの上に載せて磁気を誘導してワークを吸着します。●特殊形状のワークでも容易に対応でき、既設チャックをフル活用できます。●追加工も可能です。●2セット一組です。●マグネットチャックに併用して、板状のものの側面などチャックのみでは吸着しづらい形状物の吸着補助具として。●チャック作業面のみで吸着が出来ない形状のワーク固定のための、ブロックです。●幅(mm)：70●奥行(mm)：100●高さ(mm)：41●磁気誘導方向：上面・両側面

商品コード：

2500202059120

●製品そのものには磁気はありませんので、マグネットチャックの上に載せて磁気を誘導してワークを吸着します。●特殊形状のワークでも容易に対応でき、既設チャックをフル活用できます。●追加工も可能です。●2セット一組です。●マグネットチャックに併用して、板状のものの側面などチャックのみでは吸着しづらい形状物の吸着補助具として。●チャック作業面のみで吸着が出来ない形状のワーク固定のための、ブロックです。●幅(mm)：45●奥行(mm)：72●高さ(mm)：22●磁気誘導方向：上面・両側面

商品コード：

2500202059458

●製品そのものには磁気はありませんので、マグネットチャックの上に載せて磁気を誘導してワークを吸着します。●特殊形状のワークでも容易に対応でき、既設チャックをフル活用できます。●V溝形状ですので丸棒にも対応します。●追加工も可能です。●丸棒の側面などチャックのみでは吸着しづらい形状物の吸着補助具として。●チャック作業面のみで吸着が出来ない形状のワーク固定のための、ブロックです。●幅(mm)：60●奥行(mm)：65●高さ(mm)：40●磁気誘導方向：V面・両側面

商品コード：

2500202062540

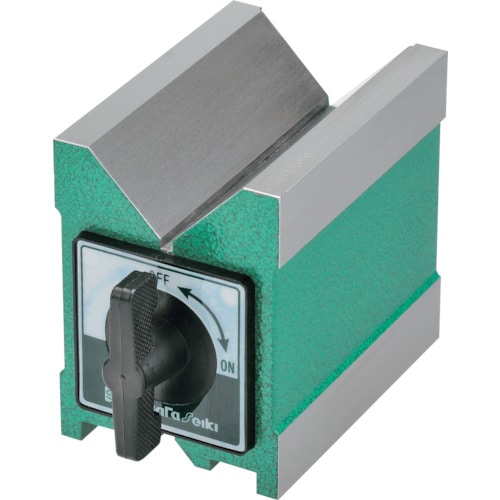

●マグネットのON／OFFが可能です。●丸棒の固定、ケガキ用測定具として。●吸着力(N)：180●幅(mm)：70●奥行(mm)：100●高さ(mm)：95●使用可能径(φ)：10～67●平行度：0.025mm/100mm●鋳鉄●吸着力の数値は、20φミガキ丸棒を吸着した時の値です。

商品コード：

2500202317879

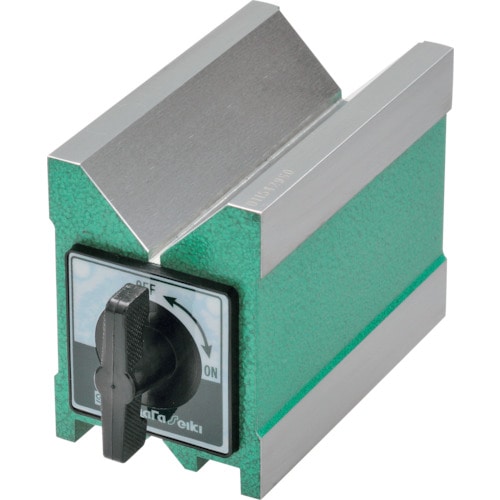

●マグネットのON／OFFが可能です。●丸棒の固定、ケガキ用測定具として。●吸着力(N)：200●幅(mm)：70●奥行(mm)：120●高さ(mm)：95●使用可能径(φ)：10～67●平行度：0.025mm/100mm●鋳鉄●吸着力の数値は、20φミガキ丸棒を吸着した時の値です。

商品コード：

2500202317886

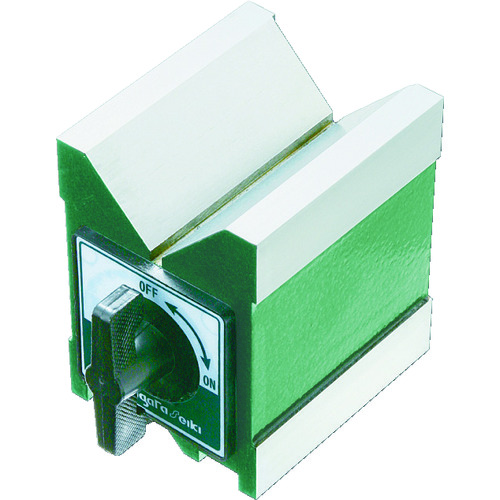

●マグネットのON／OFFが可能です。●丸棒の固定、ケガキ用測定具として。●吸着力(N)：140●幅(mm)：70●奥行(mm)：80●高さ(mm)：95●使用可能径(φ)：10～67●平行度：0.025mm/100mm●鋳鉄●吸着力の数値は、20φミガキ丸棒を吸着した時の値です。

商品コード：

2500202318012
