歯車

●軸角45°、60°、120°で使用できる3タイプのアンギュラマイタです。●動力伝達用歯車●モジュール：m3●歯数：20●基準円直径(mm)：60●組立距離(mm)：90●穴径(mm)：14●全長(mm)：38.66●歯幅(mm)：22●形状：B45●歯先円直径(mm)：65.54●ボス径(mm)：50●ボス長さ(mm)：15.51●穴長さ(mm)：36●歯数比：1●おさえ面径：34●歯車精度：JIS B 1704：1978：3級●歯面硬度：(194HB以下)●歯形：グリーソン●表面処理：黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●S45C●各製品の軸角は同じ製品どうしをセットしたときの角度です。違う製品とセットして軸角を変える事はできません。●1個の販売でありセット販売ではございません。

商品コード：

2500204679937

●すぐばかさ歯車の普及品として利用されています。●動力伝達用歯車。●歯数比：3●モジュール：6●歯数：15●基準円直径(mm)：φ90●歯幅(mm)：50●A(mm)：φ25●穴径(mm)：φ25●全長(mm)：89.04●形状：B3●歯先円直径(mm)：φ106.03●組立距離(mm)：175●ボス径(mm)：φ70●ボス長さ(mm)：36.67●穴長さ(mm)：86●タップ：-●キー溝：-●おさえ面径：49.77●歯車精度：JIS B 1704：1978：3級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●追加工可否：可能●ねじれ角：0●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204680926

●すぐばかさ歯車の普及品として利用されています。●動力伝達用歯車。●歯数比：3●モジュール：6●歯数：45●基準円直径(mm)：φ270●歯幅(mm)：50●A(mm)：φ30●穴径(mm)：φ30●全長(mm)：72.62●形状：BT●歯先円直径(mm)：φ272.24●組立距離(mm)：100●ボス径(mm)：φ160●ボス長さ(mm)：30●穴長さ(mm)：62●タップ：-●キー溝：-●おさえ面径：169.26●歯車精度：JIS B 1704：1978：3級●歯形：グリーソン●圧力角：20°●熱処理：なし●歯面硬度：(194HB以下)●表面処理：黒染●歯面仕上げ：切削●歯切基準面：穴(H7)●追加工可否：可能●ねじれ角：0●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204680933

●SS 平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。●動力伝達用歯車。●モジュール：m2●歯数：13●形状：S1K●基準円直径(mm)：36.7696●歯幅(mm)：20●穴径(mm)：15●歯先円直径：40.7696●全長(mm)：35●ボス径(mm)：30●ボス長さ(mm)：15●タップ：M4●キー溝：5×2.3●ねじ穴位置：7.5●歯車精度：JISB1702-1N9級相当●歯面硬度●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません)●圧力角：20°●歯面仕上げ：切削●歯車基準面：穴(H7)●熱処理：なし●ねじれ角：45°●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204728055

●SS 平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。●動力伝達用歯車。●モジュール：m2●歯数：13●形状：S1K●基準円直径(mm)：36.7696●歯幅(mm)：20●穴径(mm)：17●歯先円直径：40.7696●全長(mm)：35●ボス径(mm)：30●ボス長さ(mm)：15●タップ：M4●キー溝：5×2.3●ねじ穴位置：7.5●歯車精度：JISB1702-1N9級相当●歯面硬度●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません)●圧力角：20°●歯面仕上げ：切削●歯車基準面：穴(H7)●熱処理：なし●ねじれ角：45°●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204728062

●SS 平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。●動力伝達用歯車。●モジュール：m2●歯数：20●形状：S1K●基準円直径(mm)：56.5685●歯幅(mm)：20●穴径(mm)：15●歯先円直径：60.5685●全長(mm)：35●ボス径(mm)：45●ボス長さ(mm)：15●タップ：M4●キー溝：5×2.3●ねじ穴位置：7.5●歯車精度：JISB1702-1N9級相当●歯面硬度●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません)●圧力角：20°●歯面仕上げ：切削●歯車基準面：穴(H7)●熱処理：なし●ねじれ角：45°●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204728079

●SS 平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。●動力伝達用歯車。●モジュール：m3●歯数：20●形状：S1K●基準円直径(mm)：84.8528●歯幅(mm)：25●穴径(mm)：20●歯先円直径：90.8528●全長(mm)：43●ボス径(mm)：60●ボス長さ(mm)：18●タップ：M5●キー溝：6×2.8●ねじ穴位置：9●歯車精度：JISB1702-1N9級相当●歯面硬度●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません)●圧力角：20°●歯面仕上げ：切削●歯車基準面：穴(H7)●熱処理：なし●ねじれ角：45°●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204728093

●SS 平歯車に比べてかみ合い率が大きいため、騒音や振動の対策に効果を発揮します。●動力伝達用歯車。●モジュール：m3●歯数：30●形状：S1K●基準円直径(mm)：127.279●歯幅(mm)：25●穴径(mm)：20●歯先円直径：133.279●全長(mm)：43●ボス径(mm)：90●ボス長さ(mm)：18●タップ：M5●キー溝：6×2.8●ねじ穴位置：9●歯車精度：JISB1702-1N9級相当●歯面硬度●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません)●圧力角：20°●歯面仕上げ：切削●歯車基準面：穴(H7)●熱処理：なし●ねじれ角：45°●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204728116

●ピッチ、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：CP10●全長(mm)：98●有効歯数：8●かみ合い高さh”(mm)：31.82●歯幅b(mm)：30●高さ(mm)：かみあい31.82●形状：R1●タップ：-●キー溝：-●歯車精度：KHK R 001：4級●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204753071

●高強度で低価格な焼入れラックです。●歯面レーザー焼入れ品です。●動力伝達用歯車。●モジュール：m3●全長(mm)：1507.96●有効歯数：160●かみ合い高さh”(mm)：32●歯幅b(mm)：30●形状：RF●タップ：-●キー溝：-●歯車精度：KHK R 001：4級●歯面硬度：55～65HRC●歯形：並歯●表面処理：黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：歯面レーザ焼入れ●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204753514

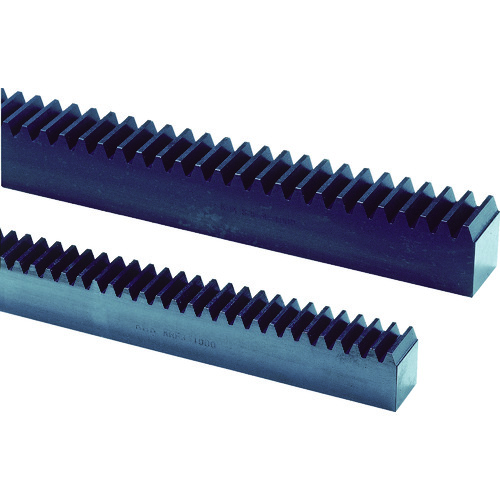

●モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：m8●全長(mm)：1005.31●有効歯数：40●高さ(mm)：75●形状：RF●かみ合い高さ(mm)：67●歯幅(mm)：75●歯車精度：KHK R 001：4級●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204753521

●モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：m1.5●全長(mm)：499.51●有効歯数：106●かみ合い高さh”(mm)：18.5●歯幅b(mm)：15●高さ(mm)：20●形状：RF●取付穴高さ：8●取付穴位置：24.75662●取付穴ピッチ：150●使用ねじ：M5●座ぐり深さ：6●座ぐり径：10●キリ穴径：6●歯車精度：KHK R 001：4級相当●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753538

●高強度で長寿命、安心して長期間使える低価格な焼入れラックです。●動力伝達用歯車。●モジュール：m2.5●全長(mm)：1005.31●有効歯数：128●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●形状：RF●取付穴高さ：12●取付穴位置：52.65●取付穴ピッチ：180●使用ねじ：M8●座ぐり深さ：8.6●座ぐり径：14●キリ穴径：9●歯車精度：KHK R 001：5級相当●歯面硬度：50～60HRC●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：歯面高周波焼入れ●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753545

●モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：m2.5●全長(mm)：502.65●有効歯数：64●かみ合い高さh”(mm)：27.5●歯幅b(mm)：25●高さ(mm)：30●形状：RF●取付穴高さ：12●取付穴位置：26.32741●取付穴ピッチ：150●使用ねじ：M8●座ぐり深さ：8.6●座ぐり径：14●キリ穴径：9●歯車精度：KHK R 001：4級相当●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753552

●歯面をレーザ焼入れした高強度で低価格な焼入れラックです。●動力伝達用歯車。●モジュール：m2●全長(mm)：1005.31●有効歯数：160●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●形状：RF●取付穴高さ：10●取付穴位置：52.65●取付穴ピッチ：180●使用ねじ：M6●座ぐり深さ：7●座ぐり径：11●キリ穴径：7●歯車精度：KHK R 001：4級相当●歯面硬度：55～65HRC●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：歯面レーザ焼入れ●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753569

●モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：m2●全長(mm)：502.65●有効歯数：80●かみ合い高さh”(mm)：23●歯幅b(mm)：20●高さ(mm)：25●形状：RF●取付穴高さ：10●取付穴位置：26.32741●取付穴ピッチ：150●使用ねじ：M6●座ぐり深さ：7●座ぐり径：11●キリ穴径：7●歯車精度：KHK R 001：4級相当●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753576

●モジュール、長さ等を豊富に取り揃え、低価格で応用性があります。●動力伝達用歯車。●モジュール：m3●全長(mm)：301.59●有効歯数：32●かみ合い高さh”(mm)：32●歯幅b(mm)：30●高さ(mm)：35●形状：RF●取付穴高さ：14●取付穴位置：20.79645●取付穴ピッチ：130●使用ねじ：M10●座ぐり深さ：10.8●座ぐり径：17.5●キリ穴径：11●歯車精度：KHK R 001：4級相当●歯面硬度：(95HRB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はなし)●)●圧力角：20°●歯面仕上げ：切削●歯切基準面：底面●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204753583

●耐摩耗性に優れた、リーズナブルな価格の歯研ラックです。●歯面高周波焼入れ品です。●動力伝達用歯車●モジュール：m5●全長(mm)：502.65●有効歯数：32●かみ合い高さh”(mm)：45●歯幅b(mm)：50●高さ(mm)：かみあい45●形状：RF●タップ：-●キー溝：-●歯車精度：KHK R 001：3級●歯面硬度：50～60HRC●歯形：並歯●表面処理：歯部以外黒染●圧力角：20°●歯面仕上げ：研削●歯切基準面：底面●熱処理：歯面高周波焼入れ●追加工可否：歯部以外追加工可●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204754399

●耐摩耗性に優れた、リーズナブルな価格の歯研ラックです。●動力伝達用歯車。●モジュール：m1●全長(mm)：301.59●有効歯数：96●かみ合い高さh”(mm)：11●歯幅b(mm)：10●高さ(mm)：12●形状：RF●取付穴高さ：5●取付穴位置：20.79645●取付穴ピッチ：130●使用ねじ：M4●座ぐり深さ：-●座ぐり径：-●キリ穴径：4.5●歯車精度：KHK R 001：3級相当●歯面硬度：50～60HRC●歯形：並歯●表面処理：歯部以外黒染(追加工部の再黒染はしていません。)●)●圧力角：20°●歯面仕上げ：研削●歯切基準面：底面●熱処理：歯面高周波焼入れ●追加工可否：歯部以外追加工可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204754405

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●モジュール：m1.5●条数：1●基準円直径(mm)：25●穴径(mm)：10●形状：W1K●歯幅(mm)：30●全長(mm)：40●ボス径(mm)：20●進み角：3°26′●歯先円直径：28●穴長さ：40●ボス長さ(右)：10●タップ：M4●キー溝：4 × 1.8●ねじ穴位置：5●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R1●歯車精度：KHK W 001：4級相当●歯面硬度：(194HB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：切削(転造)●歯切基準面：穴(H7)●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774380

●低価格で汎用性がある一般普及タイプのウォームです。●動力伝達用歯車。●モジュール：m1.5●条数：2●基準円直径(mm)：25●穴径(mm)：8●形状：W1T●歯幅(mm)：30●全長(mm)：40●ボス径(mm)：20●進み角：6°54′●歯先円直径：28●穴長さ：40●ボス長さ(右)：10●タップ：M5●キー溝： ×●ねじ穴位置：5●ウォームのねじれ方向および条数(mm)：R2●ねじれ方向：R●歯車精度：KHK W 001：4級相当●歯面硬度：(194HB以下)●歯形：並歯●表面処理：黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：切削(転造)●歯切基準面：穴(H7)●熱処理：なし●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774397

●歯面高周波焼入れ品、リーズナブルな価格の歯研ウォームです。●動力伝達用歯車。●モジュール：m2.5●条数：1●基準円直径(mm)：37●穴径(mm)：17●形状：W3K●歯幅(mm)：45●全長(mm)：65●ボス径(mm)：30●進み角：3°52′●歯先円直径：42●穴長さ：65●ボス長さ(右)：17●タップ：M4●キー溝：5 × 2.3●ねじ穴位置：8.5●ウォームのねじれ方向および条数(mm)：R1●ねじれ方向：R●歯車精度：KHK W 001：2級相当●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染(追加工部の再黒染はしていません。)●圧力角：20°●歯面仕上げ：研削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：不可●S45C●本製品は受託加工品のため、注文後3日でメーカー完成いたします。(物流は含んでおりません)●注文後すぐに加工に入るためキャンセルできない製品です。●1個の販売でありセット販売ではございません。

商品コード：

2500204774618

●リーズナブルな価格の歯研ウォームです。●歯面高周波焼入れ品です。●動力伝達用歯車。●モジュール：m5●条数：2●穴径(mm)：25●形状：W3●歯幅(mm)：85●全長(mm)：120●ボス径(mm)：56●進み角：8°08′●歯先円直径：φ80●穴長さ：80●タップ：-●キー溝：-●ウォームのねじれ方向および条数(mm)：R 2●歯幅b(mm)：85●基準円直径d(mm)：70●ねじれ方向：R●歯車精度：KHK W 001：2級●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204774625

●リーズナブルな価格の歯研ウォームです。●歯面高周波焼入れ品です。●動力伝達用歯車。●モジュール：m6●条数：1●穴径(mm)：30●形状：W3●歯幅(mm)：100●全長(mm)：140●ボス径(mm)：63●進み角：4°17′●歯先円直径：φ92●穴長さ：92●タップ：-●キー溝：-●基準円直径d(mm)：80●ねじれ方向：R●ウォームのねじれ方向および条数(mm)：R 1●歯幅b(mm)：100●歯車精度：KHK W 001：2級●歯面硬度：50～60HRC●歯形：並歯●表面処理：研削部以外黒染●圧力角：20°●歯面仕上げ：切削●歯切基準面：穴(H7)●熱処理：歯面高周波焼入れ●追加工可否：可能●S45C●1個の販売でありセット販売ではございません。

商品コード：

2500204774632
