アイボルト

●締め付け用の専用工具で簡易点検も出来ます。●ロータリーアイボルトの締め付け・点検用に。●寸法(mm)E：70●寸法(mm)K：42.0●適合機種：RE-24●マーテックロータリーアイボルト締付け・点検冶具RE-24用RET-24●ＳＳ400

商品コード：

2500202681185

●締め付け用の専用工具で簡易点検も出来ます。●ロータリーアイボルトの締め付け・点検用に。●寸法(mm)E：90●寸法(mm)K：56.5●適合機種：RE-30●マーテックロータリーアイボルト締付け・点検冶具RE-30用RET-30●ＳＳ400

商品コード：

2500202681192

●締め付け用の専用工具で簡易点検も出来ます。●ロータリーアイボルトの締め付け・点検用に。●寸法(mm)E：100●寸法(mm)K：70.5●適合機種：RE-36●マーテックロータリーアイボルト締付け・点検冶具RE-36用RET-36●ＳＳ400

商品コード：

2500202681208

●締め付け用の専用工具で簡易点検も出来ます。●ロータリーアイボルトの締め付け・点検用に。●寸法(mm)E：100●寸法(mm)K：73.5●適合機種：RE-42●ロータリーアイボルト締付け、点検冶具RE-42用、RET-42●SS400

商品コード：

2500202681222

●締め付け用の専用工具で簡易点検も出来ます。●ロータリーアイボルトの締め付け・点検用に。●寸法(mm)E：125●寸法(mm)K：84.0●適合機種：RE-48●ロータリーアイボルト締付け、点検冶具RE-48用、RET-48●SS400

商品コード：

2500202681239

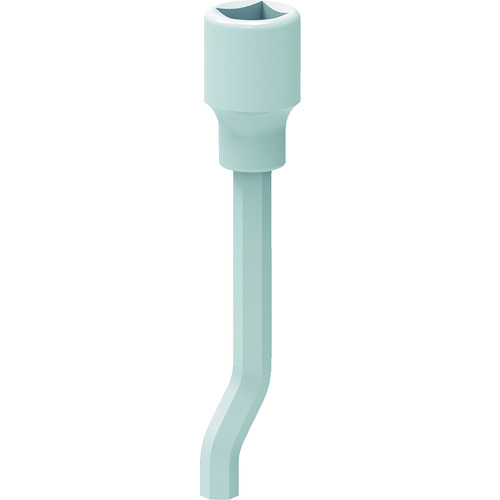

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●ボルトサイズ：M8/M10兼用●寸法(mm)A：118●寸法(mm)B：7.5●寸法(mm)C：6●寸法(mm)D：1/2

商品コード：

2500203044163

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M12●寸法(mm)A：118●寸法(mm)B：9●寸法(mm)C：8●寸法(mm)D：1/2

商品コード：

2500203044279

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M16●寸法(mm)A：138●寸法(mm)B：12●寸法(mm)C：10●寸法(mm)D：1/2

商品コード：

2500203044682

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M20●寸法(mm)A：137●寸法(mm)B：14●寸法(mm)C：12●寸法(mm)D：1/2

商品コード：

2500203044699

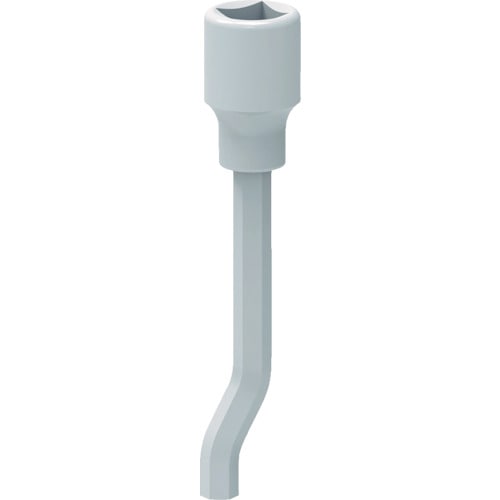

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M24●寸法(mm)A：140●寸法(mm)B：16.5●寸法(mm)C：14●寸法(mm)D：1/2

商品コード：

2500203044712

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M30●寸法(mm)A：152●寸法(mm)B：21●寸法(mm)C：17●寸法(mm)D：3/4

商品コード：

2500203044729

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M36●寸法(mm)A：192●寸法(mm)B：26●寸法(mm)C：22●寸法(mm)D：1

商品コード：

2500203044736

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M42●寸法(mm)A：215●寸法(mm)B：29●寸法(mm)C：24●寸法(mm)D：1

商品コード：

2500203044743

●スターポイントVRS専用トルクアダプターは曲げ加工されており、より簡単にトルク管理が行えます。●締付けトルク値が不足すると振動等の影響により、リフティングポイントが緩む恐れがあります。●長期間取り付けたままのリフティングポイントは、カタログや取扱説明書に記載の規定トルク値で管理しなければなりません。●基本使用荷重(t)：*●ボルトサイズ：M48●寸法(mm)A：228●寸法(mm)B：32.5●寸法(mm)C：27●寸法(mm)D：1

商品コード：

2500203044873

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：1.47●A(mm)：20●B(mm)：80●D(mm)：8●H(mm)：48●L(mm)：24●ねじ径：M10×1.5●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236032

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：1.47●A(mm)：20●B(mm)：80●D(mm)：8●H(mm)：48●L(mm)：24●ねじ径：W3/8●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236049

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：2.16●A(mm)：25●B(mm)：100●D(mm)：10●H(mm)：60●L(mm)：30●ねじ径：M12×1.75●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236056

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：2.16●A(mm)：25●B(mm)：100●D(mm)：10●H(mm)：60●L(mm)：30●ねじ径：W1/2×1.75●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236063

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：4.41●A(mm)：31●B(mm)：150●D(mm)：13●H(mm)：72●L(mm)：34●ねじ径：M16×2.0●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236148

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：4.41●A(mm)：31●B(mm)：150●D(mm)：13●H(mm)：72●L(mm)：34●ねじ径：W5/8×1.75●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236179

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：0.49●A(mm)：13●B(mm)：60●D(mm)：5.5●H(mm)：31●L(mm)：16●ねじ径：M6×1.0●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236605

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：0.49●A(mm)：13●B(mm)：60●D(mm)：5.5●H(mm)：31●L(mm)：16●ねじ径：W1/4●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236612

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：0.78●A(mm)：16●B(mm)：60●D(mm)：7●H(mm)：39●L(mm)：19●ねじ径：M8×1.25●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236643

●首下が長いので厚みのある部分に使用可能です。●機械器具類の吊り上げなど、一般の荷役に。●使用荷重(kN)：0.78●A(mm)：16●B(mm)：60●D(mm)：7●H(mm)：39●L(mm)：19●ねじ径：W5/16●六角ナット、丸ワッシャー付●ステンレス(SUS304)

商品コード：

2500203236650

●吊り上げる物に穴部を介して焼き入れボルトで取り付けて使用します。●コンクリート製品吊り上げ用。●各種重量物吊り上げ用。●使用荷重(kN)：7.84●穴径(mm)：17●シャックル径：5/8●板厚(mm)：16●推奨荷重(kN)：7.84●スチール●表面処理:ユニクロメッキ仕上げ

商品コード：

2500203363813

●吊り上げる物に穴部を介して焼き入れボルトで取り付けて使用します。●コンクリート製品吊り上げ用。●各種重量物吊り上げ用。●使用荷重(kN)：9.80●穴径(mm)：21●シャックル径：3/4●板厚(mm)：19●推奨荷重(kN)：9.80●スチール●表面処理:ユニクロメッキ仕上げ

商品コード：

2500203363981

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●全数磁気探傷検査済みです。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM36～M101雌ネジにも対応します。●継目のないリングで強靭です。●金型、コンクリート(PC)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊り用に。●基本使用荷重(t)：5●ボルトサイズ：11/4-7UNC●スパナサイズ(mm)：17/8●A(mm)：60●B(mm)：103●D(mm)：80●H(mm)：41●L(mm)：102●T(mm)：147●寸法(mm)A：60●寸法(mm)B：103●寸法(mm)C：65●寸法(mm)D：80●寸法(mm)E：64●寸法(mm)F：22.5●寸法(mm)H：41●寸法(mm)K：80●寸法(mm)L：102●寸法(mm)T：147●寸法(mm)DB：60●適正締付トルク(Nm)最小～最大：500●ニッケルクロムモリブデン鋼

商品コード：

2500203569239

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：0.9●ボルトサイズ：M10●スパナサイズ(mm)：17●H(mm)：15●寸法(mm)A：30●寸法(mm)B：54●寸法(mm)C：34●寸法(mm)F：10●寸法(mm)H：15●寸法(mm)T：75●ICE鋼

商品コード：

2500203569246

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：1.35●ボルトサイズ：M12●スパナサイズ(mm)：19●H(mm)：18●寸法(mm)A：32●寸法(mm)B：54●寸法(mm)C：34●寸法(mm)F：10●寸法(mm)H：18●寸法(mm)T：75●ICE鋼

商品コード：

2500203569253

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：2●ボルトサイズ：M16●スパナサイズ(mm)：24●H(mm)：22●寸法(mm)A：33●寸法(mm)B：56●寸法(mm)C：36●寸法(mm)F：13.5●寸法(mm)H：22●寸法(mm)T：85●ICE鋼

商品コード：

2500203569260

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：3.5●ボルトサイズ：M20●スパナサイズ(mm)：30●H(mm)：32●寸法(mm)A：50●寸法(mm)B：82●寸法(mm)C：54●寸法(mm)F：16.5●寸法(mm)H：32●寸法(mm)T：110●ICE鋼

商品コード：

2500203569277

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：4.5●ボルトサイズ：M24●スパナサイズ(mm)：36●H(mm)：37●寸法(mm)A：50●寸法(mm)B：82●寸法(mm)C：54●寸法(mm)F：17●寸法(mm)H：37●寸法(mm)T：125●ICE鋼

商品コード：

2500203569284

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：6.7●ボルトサイズ：M30●スパナサイズ(mm)：46●H(mm)：49●寸法(mm)A：60●寸法(mm)B：103●寸法(mm)C：65●寸法(mm)F：22.5●寸法(mm)H：49●寸法(mm)T：147●ICE鋼

商品コード：

2500203569291

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：8●ボルトサイズ：M36●スパナサイズ(mm)：55●H(mm)：63●寸法(mm)A：77●寸法(mm)B：122●寸法(mm)C：82●寸法(mm)F：26.5●寸法(mm)H：63●寸法(mm)T：197●ICE鋼

商品コード：

2500203569307

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：10●ボルトサイズ：M42●スパナサイズ(mm)：65●H(mm)：73●寸法(mm)A：77●寸法(mm)B：122●寸法(mm)C：82●寸法(mm)F：26.5●寸法(mm)H：73●寸法(mm)T：196●ICE鋼

商品コード：

2500203569314

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：15●ボルトサイズ：M42●スパナサイズ(mm)：65●H(mm)：63●寸法(mm)A：95●寸法(mm)B：156●寸法(mm)C：100●寸法(mm)F：36●寸法(mm)H：63●寸法(mm)T：222●ICE鋼

商品コード：

2500203569321

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：20●ボルトサイズ：M48●スパナサイズ(mm)：75●H(mm)：73●寸法(mm)A：95●寸法(mm)B：156●寸法(mm)C：100●寸法(mm)F：36●寸法(mm)H：73●寸法(mm)T：222●ICE鋼

商品コード：

2500203569338

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●継目のないリングで強靭です。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM100めねじまで対応できます。●ルッドIDポイント[[Ｒ下]](RFIDチップ)付きで、ルッドICリーダーを使うと固有のチップ番号で識別できます。●金型、コンクリート(ＰＣ)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊るのに使用。●基本使用荷重(t)：0.63●ボルトサイズ：M8●スパナサイズ(mm)：13●H(mm)：11●寸法(mm)A：30●寸法(mm)B：52●寸法(mm)C：34●寸法(mm)F：10●寸法(mm)H：11●寸法(mm)T：75●ICE鋼

商品コード：

2500203569345

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●全数磁気探傷検査済みです。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM36～M101雌ネジにも対応します。●金型、コンクリート(PC)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊り用に。●基本使用荷重(t)：1.5●ボルトサイズ：5/8-11UNC●スパナサイズ(mm)：15/16●A(mm)：33●B(mm)：56●D(mm)：46●H(mm)：24●L(mm)：60●T(mm)：85●寸法(mm)A：33●寸法(mm)B：56●寸法(mm)C：36●寸法(mm)D：46●寸法(mm)E：38●寸法(mm)F：13.5●寸法(mm)H：24●寸法(mm)K：47●寸法(mm)L：60●寸法(mm)T：85●寸法(mm)DB：30●適正締付トルク(Nm)最小～最大：150●ニッケルクロムモリブデン鋼

商品コード：

2500203569352

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●全数磁気探傷検査済みです。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM36～M101雌ネジにも対応します。●継目のないリングで強靭です。●金型、コンクリート(PC)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊り用に。●基本使用荷重(t)：2.5●ボルトサイズ：3/4-10UNC●スパナサイズ(mm)：11/8●A(mm)：50●B(mm)：82●D(mm)：56●H(mm)：28●L(mm)：71●T(mm)：110●寸法(mm)A：50●寸法(mm)B：82●寸法(mm)C：54●寸法(mm)D：56●寸法(mm)E：54●寸法(mm)F：16.5●寸法(mm)H：28●寸法(mm)K：64●寸法(mm)L：71●寸法(mm)T：110●寸法(mm)DB：45●適正締付トルク(Nm)最小～最大：250●ニッケルクロムモリブデン鋼

商品コード：

2500203569369

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●全数磁気探傷検査済みです。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM36～M101雌ネジにも対応します。●継目のないリングで強靭です。●金型、コンクリート(PC)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊り用に。●基本使用荷重(t)：2.5●ボルトサイズ：7/8-9UNC●スパナサイズ(mm)：15/16●A(mm)：50●B(mm)：82●D(mm)：58●H(mm)：27●L(mm)：70●T(mm)：110●寸法(mm)A：50●寸法(mm)B：82●寸法(mm)C：54●寸法(mm)D：58●寸法(mm)E：52●寸法(mm)F：16.5●寸法(mm)H：27●寸法(mm)K：64●寸法(mm)L：70●寸法(mm)T：110●寸法(mm)DB：45●適正締付トルク(Nm)最小～最大：300●ニッケルクロムモリブデン鋼

商品コード：

2500203569376

●今まで不可能であった、アイボルトの横吊り作業が安全に行えます。●本体部分が荷重方向にボルトが緩まず360°回転します。●ＩＣＥ鋼ボルト採用により、インパクト荷重に対してもより強靭になりました。(M24まで)●ＣＥマーク取得品で海外向け金型にも取付可能です。●高強度・コンパクト設計です。●全数磁気探傷検査済みです。●周囲温度で色変化する表面塗装(特許)を施しています。●変換アダプター(別売)使用でM36～M101雌ネジにも対応します。●継目のないリングで強靭です。●金型、コンクリート(PC)、風力、土木、造船、精密・工作機械、運搬業などの重量物を吊り用に。●基本使用荷重(t)：4●ボルトサイズ：1-8UNC●スパナサイズ(mm)：11/2●A(mm)：50●B(mm)：82●D(mm)：61●H(mm)：41●L(mm)：84●T(mm)：125●寸法(mm)A：50●寸法(mm)B：82●寸法(mm)C：54●寸法(mm)D：61●寸法(mm)E：64●寸法(mm)F：18●寸法(mm)H：41●寸法(mm)K：78●寸法(mm)L：84●寸法(mm)T：125●寸法(mm)DB：45●適正締付トルク(Nm)最小～最大：400●ニッケルクロムモリブデン鋼

商品コード：

2500203569383

●容易かつ迅速な溶接式取り付けが可能です。●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。(1、5t～10t)●DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。●スペーサー(約3mm)は、ルート溶接に要する空隙材として機能します。●溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。●基本使用荷重(t)：16.0●寸法(mm)A：96●寸法(mm)B：192●寸法(mm)C：100●寸法(mm)D：70●寸法(mm)E：106●寸法(mm)F：26●寸法(mm)G：90●寸法(mm)H：216●寸法(mm)T：176●寸法(mm)I：40●溶接継ぎ目：HY25+6●ニッケルクロムモリブデン鋼●溶接適合材質St52.3(1.0570)鍛造加工品

商品コード：

2500203569390

●容易かつ迅速な溶接式取り付けが可能です。●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。(1、5t～10t)●EN1677-1準拠、および全数磁気探傷検査合格品です。●スペーサー(約3mm)は、ルート溶接に要する空隙材として機能します。●溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。●ルッドIDポイント[[Ｒ下]](RFIDチップ)付きで、ルッドICリーダーを使うと固有のチップ番号で識別できます。●基本使用荷重(t)：1.5●寸法(mm)A：33●寸法(mm)B：66●寸法(mm)C：38●寸法(mm)D：25●寸法(mm)E：40●寸法(mm)F：14●寸法(mm)G：33●寸法(mm)H：79●寸法(mm)T：65●寸法(mm)I：14●溶接継ぎ目：HY5+3●ニッケルクロムモリブデン鋼●溶接適合材質St52.3(1.0570)鍛造加工品

商品コード：

2500203569406

●容易かつ迅速な溶接式取り付けが可能です。●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。(1、5t～10t)●DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。●スペーサー(約3mm)は、ルート溶接に要する空隙材として機能します。●溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。●基本使用荷重(t)：10.0●寸法(mm)A：75●寸法(mm)B：129●寸法(mm)C：67●寸法(mm)D：55●寸法(mm)E：71●寸法(mm)F：26●寸法(mm)G：60●寸法(mm)H：152.5●寸法(mm)T：126●寸法(mm)I：26.5●溶接継ぎ目：HY16+4●ニッケルクロムモリブデン鋼●溶接適合材質St52.3(1.0570)鍛造加工品

商品コード：

2500203569413

●容易かつ迅速な溶接式取り付けが可能です。●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。(1、5t～10t)●DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。●スペーサー(約3mm)は、ルート溶接に要する空隙材として機能します。●溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。●基本使用荷重(t)：2.5●寸法(mm)A：38●寸法(mm)B：77●寸法(mm)C：45●寸法(mm)D：28●寸法(mm)E：47●寸法(mm)F：14●寸法(mm)G：40●寸法(mm)H：91●寸法(mm)T：75●寸法(mm)I：16●溶接継ぎ目：HY7+3●ニッケルクロムモリブデン鋼●溶接適合材質St52.3(1.0570)鍛造加工品

商品コード：

2500203569420

●容易かつ迅速な溶接式取り付けが可能です。●テンションスプリングにより、リングを所望位置で支持でき、また騒音も軽減します。(1、5t～10t)●DIN5688準拠、品質等級100、80、および全数磁気探傷検査合格品です。●スペーサー(約3mm)は、ルート溶接に要する空隙材として機能します。●溶接継ぎ目の配置(HV貫通式)により、DIN18800の要求事項を発足できます。すなわち、継ぎ目が完全に遮蔽されるため、腐食層の生じる恐れがないので、屋外でも使用できます。●基本使用荷重(t)：4.0●寸法(mm)A：42●寸法(mm)B：87●寸法(mm)C：51●寸法(mm)D：31●寸法(mm)E：52●寸法(mm)F：16●寸法(mm)G：46●寸法(mm)H：101●寸法(mm)T：83●寸法(mm)I：18●溶接継ぎ目：HY8+3●ニッケルクロムモリブデン鋼●溶接適合材質St52.3(1.0570)鍛造加工品

商品コード：

2500203569437

●負荷時でもスムーズな回転が可能です。●全方向負荷が可能です。●シングルボールベアリングタイプです。●ＣＥマーク取得品で海外向け金型にも取付可能です。●ピンクパウダーによる表面処理、本体はメッキ仕上げです。●金型、精密・工作機械、重量物吊り上げおよび反転作業に使用。●基本使用荷重(t)：0.45●使用荷重(kN)：8●ボルトサイズ：M10●全長(mm)：29●首下長(mm)：17●穴径(mm)：78●スパナサイズ(mm)：30●寸法(mm)A：8●寸法(mm)C：29●寸法(mm)E：78●寸法(mm)F：17●ニッケルクロムモリブデン鋼

商品コード：

2500203587745

●負荷時でもスムーズな回転が可能です。●全方向負荷が可能です。●シングルボールベアリングタイプです。●ＣＥマーク取得品で海外向け金型にも取付可能です。●ピンクパウダーによる表面処理、本体はメッキ仕上げです。●金型、精密・工作機械、重量物吊り上げおよび反転作業に使用。●基本使用荷重(t)：0.6●使用荷重(kN)：10●ボルトサイズ：M12●全長(mm)：35●首下長(mm)：21●穴径(mm)：107●スパナサイズ(mm)：36●寸法(mm)A：10●寸法(mm)C：35●寸法(mm)E：107●寸法(mm)F：21●ニッケルクロムモリブデン鋼

商品コード：

2500203587769

●負荷時でもスムーズな回転が可能です。●全方向負荷が可能です。●シングルボールベアリングタイプです。●ＣＥマーク取得品で海外向け金型にも取付可能です。●ピンクパウダーによる表面処理、本体はメッキ仕上げです。●金型、精密・工作機械、重量物吊り上げおよび反転作業用。●基本使用荷重(t)：0.6●ボルトサイズ：M12●全長(mm)：247●首下長(mm)：12-140●穴径(mm)：M12●スパナサイズ(mm)：36●A(mm)：10●B(mm)：49●D(mm)：42●寸法(mm)A：10●寸法(mm)C：35●寸法(mm)E：107●寸法(mm)F：140●寸法(mm)J：15●負荷時でもスムーズな回転が可能●金型、精密・工作機械、重量物吊り上げおよび反転作業に使用●ニッケルクロムモリブデン鋼

商品コード：

2500203587776
