プラグレスアンカー

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：4.0●埋込深さ(mm)：30●引張最大荷重(kN)：0.5●長さ(mm)：35●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：35●頭部高(mm)：2.5●頭部径(mm)：8.5●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●呼び径4のサイズは、ドライバー(手動)で施工してください。●ドライバードリルをご使用の際は、締付けトルク(呼び径4:1.0～1.5N・m)に注意してください。

商品コード：

2500201027397

サイズ：

●呼び径ｄ：４．０ｍｍ●埋込深さ：３０ｍｍ●長さ：３５ｍｍ●首下長：３５ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：4.0●埋込深さ(mm)：40●引張最大荷重(kN)：0.7●長さ(mm)：50●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：50●頭部高(mm)：2.5●頭部径(mm)：8.5●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●呼び径4のサイズは、ドライバー(手動)で施工してください。●ドライバードリルをご使用の際は、締付けトルク(呼び径4:1.0～1.5N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027410

サイズ：

●呼び径ｄ：４．０ｍｍ●埋込深さ：４０ｍｍ●長さ：５０ｍｍ●首下長：５０ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：5.0●埋込深さ(mm)：35●引張最大荷重(kN)：0.6●長さ(mm)：45●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：45●頭部高(mm)：2.9●頭部径(mm)：9.6●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径5:1.5～2.2N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027434

サイズ：

●呼び径ｄ：５．０ｍｍ●埋込深さ：３５ｍｍ●長さ：４５ｍｍ●首下長：４５ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：5.0●埋込深さ(mm)：50●引張最大荷重(kN)：0.8●長さ(mm)：60●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：60●頭部高(mm)：2.9●頭部径(mm)：9.6●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径5:1.5～2.2N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027458

サイズ：

●呼び径ｄ：５．０ｍｍ●埋込深さ：５０ｍｍ●長さ：６０ｍｍ●首下長：６０ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：6.0●埋込深さ(mm)：30●引張最大荷重(kN)：0.9●長さ(mm)：40●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：40●頭部高(mm)：3.0●頭部径(mm)：11.5●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径6:2.0～3.0N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027472

サイズ：

●呼び径ｄ：６．０ｍｍ●埋込深さ：３０ｍｍ●長さ：４０ｍｍ●首下長：４０ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：6.0●埋込深さ(mm)：40●引張最大荷重(kN)：1.0●長さ(mm)：60●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：60●頭部高(mm)：3.0●頭部径(mm)：11.5●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径6:2.0～3.0N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027496

サイズ：

●呼び径ｄ：６．０ｍｍ●埋込深さ：４０ｍｍ●長さ：６０ｍｍ●首下長：６０ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：6.0●埋込深さ(mm)：60●引張最大荷重(kN)：1.3●長さ(mm)：75●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：75●頭部高(mm)：3.0●頭部径(mm)：11.5●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径6:2.0～3.0N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027519

サイズ：

●呼び径ｄ：６．０ｍｍ●埋込深さ：６０ｍｍ●長さ：７５ｍｍ●首下長：７５ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：8.0●埋込深さ(mm)：45●引張最大荷重(kN)：1.2●長さ(mm)：65●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：65●頭部高(mm)：4.2●頭部径(mm)：14.0●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径8:5.0～6.0N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027533

サイズ：

●呼び径ｄ：８．０ｍｍ●埋込深さ：４５ｍｍ●長さ：６５ｍｍ●首下長：６５ｍｍ

●穿孔、タップ、取付けを一工程で行います。●ピッチが広い特殊ねじ山の採用で、ALCパネルにスムーズな施工ができ、安定した高い保持力を発揮します。●コーナー部やコバ部へも、完璧な施工が可能です。●ALCパネル用・配線・配管サドル留め、内装下地材取付け、照明器具取付け、案内板取付けなどに。●呼び径d(mm)：8.0●埋込深さ(mm)：65●引張最大荷重(kN)：1.6●長さ(mm)：90●適合ドライバー：プラスNO.2(865、890のみNO.3)●首下長(mm)：90●頭部高(mm)：4.2●頭部径(mm)：14.0●パック入●ステンレス(SUSXM7)●引張最大荷重はALCパネル(100mm厚)圧縮強度Fc=4N/mm2の値です。●下穴をあけずに、直接施工を行ってください。●ドライバードリルをご使用の際は、締付けトルク(呼び径8:5.0～6.0N・m)に注意してください。●穿孔は埋め込み長さより10ｍｍ以上深く行ってください。

商品コード：

2500201027557

サイズ：

●呼び径ｄ：８．０ｍｍ●埋込深さ：６５ｍｍ●長さ：９０ｍｍ●首下長：９０ｍｍ

●直接コンクリートにねじ込んで使用でき、普通のドライバーで簡単に取り付けが可能です。●配管サドル留め、スイッチボックス、カーテンレール、収納棚、空調機器、照明器具、内装下地材などの各種取付け。●呼び径d(mm)：5●下穴径(mm)：4.3●埋込深さ(mm)：20●引張最大荷重(kN)：1.9●穿孔深さ(mm)：25●長さ(mm)：25●適合ドライバー：プラスNo.2●ヘッド形状：皿頭●適合材：コンクリート、ブロック●クリアパック●スチール●表面処理:シルバーメッキ●引張最大荷重はコンクリート強度Fｃ21N/mm[[の2乗]]時の値です。

商品コード：

2500204277966

サイズ：

●呼び径ｄ：５ｍｍ●下穴径：４．３ｍｍ●埋込深さ：２０ｍｍ●穿孔深さ：２５ｍｍ

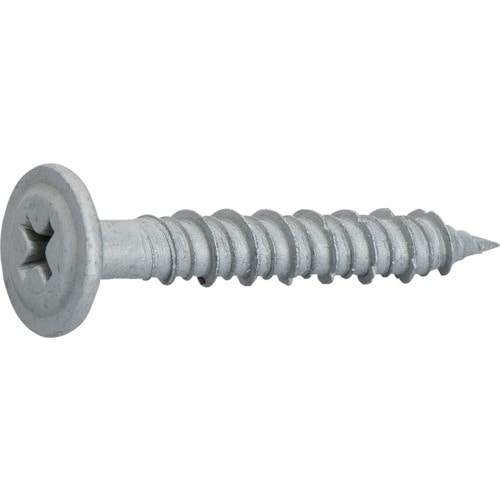

●JIS規格に準じた頭部形状を採用し、施工性および部材の納まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用。●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなどに。●呼び径d(mm)：5.0●下穴径(mm)：4.3●埋込深さ(mm)：30●引張最大荷重(kN)：3.3●穿孔深さ(mm)：55-t●適合ドライバー：プラスNO.2●頭部高(mm)：2.6●穿孔径(mm)：4.3●使用ビット：No.2●首下長(mm)：45●頭部形状：シンワッシャー頭●頭部径(mm)：12.0●呼び径：5●パック入●ステンレス SUS410●表面処理：スパック処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●下穴の切粉は必ず除去してください。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204345573

サイズ：

●呼び径ｄ：５．０ｍｍ●下穴径：４．３ｍｍ●埋込深さ：３０ｍｍ

●JIS規格に準じた頭部形状を採用し、施工性および部材の納まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用。●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなどに。●呼び径d(mm)：5.0●下穴径(mm)：4.3●埋込深さ(mm)：30●引張最大荷重(kN)：3.3●穿孔深さ(mm)：70-t●適合ドライバー：プラスNO.2●頭部高(mm)：2.6●穿孔径(mm)：4.3●使用ビット：No.2●首下長(mm)：60●頭部形状：シンワッシャー頭●頭部径(mm)：12.0●呼び径：5●パック入●ステンレス SUS410●表面処理：スパック処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●下穴の切粉は必ず除去してください。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204345580

サイズ：

●呼び径ｄ：５．０ｍｍ●下穴径：４．３ｍｍ●埋込深さ：３０ｍｍ

●JIS規格に準じた頭部形状を採用し、施工性および部材の納まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用。●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなどに。●呼び径d(mm)：5.0●下穴径(mm)：4.3●埋込深さ(mm)：30●引張最大荷重(kN)：3.3●穿孔深さ(mm)：85-t●適合ドライバー：プラスNO.2●頭部高(mm)：2.6●穿孔径(mm)：4.3●使用ビット：No.2●首下長(mm)：75●頭部形状：シンワッシャー頭●頭部径(mm)：12.0●呼び径：5●パック入●ステンレス SUS410●表面処理：スパック処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●下穴の切粉は必ず除去してください。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204345597

サイズ：

●呼び径ｄ：５．０ｍｍ●下穴径：４．３ｍｍ●埋込深さ：３０ｍｍ

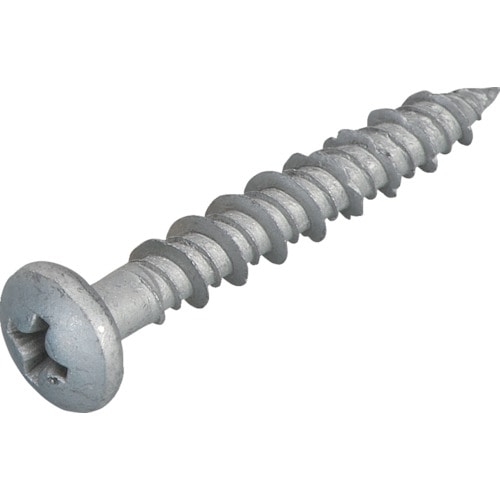

●JIS規格に準じた頭部形状を採用し、施工性および部材の収まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなど●呼び径d(mm)：4.0●下穴径(mm)：3.4●埋込深さ(mm)：30●引張最大荷重(kN)：2.8●穿孔深さ(mm)：55-t●長さ(mm)：45●適合ドライバー：プラスNO.2●頭部高(mm)：2.9●穿孔径(mm)：3.4●使用ビット：No.2●首下長(mm)：45●呼び径：4●全長(mm)：45●頭部径(mm)：8.2●パック入●ステンレス(SUS410)●表面処理:SPAC(スパック)処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●穿孔深さは長さ±10mm-t(取付物厚さ)です。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204345955

サイズ：

●呼び径ｄ：４．０ｍｍ●下穴径：３．４ｍｍ●埋込深さ：３０ｍｍ

●JIS規格に準じた頭部形状を採用し、施工性および部材の収まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなど●呼び径d(mm)：5.0●下穴径(mm)：4.3●埋込深さ(mm)：30●引張最大荷重(kN)：3.3●穿孔深さ(mm)：85-t●長さ(mm)：75●適合ドライバー：プラスNO.2●頭部高(mm)：3.4●穿孔径(mm)：4.3●使用ビット：No.2●首下長(mm)：75●呼び径：5●頭部径(mm)：9.5●全長(mm)：75●パック入●ステンレス(SUS410)●表面処理:SPAC(スパック)処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●穿孔深さは長さ±10mm-t(取付物厚さ)です。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204345962

サイズ：

●呼び径ｄ：５．０ｍｍ●下穴径：４．３ｍｍ●埋込深さ：３０ｍｍ

●JIS規格に準じた頭部形状を採用し、施工性および部材の納まりが向上されています。●プラグ不要で穿孔径は小径で済みます。●スチール製は六価クロムを含まないジオメット処理、ステンレス製はスパック処理を採用しています。●コンクリート・ブロック・木材用●配線・配管用サドル留め、スイッチボックス取付け、ドア枠取付けなど●呼び径d(mm)：4.0●下穴径(mm)：3.4●埋込深さ(mm)：30●引張最大荷重(kN)：2.8●穿孔深さ(mm)：55-t●長さ(mm)：45●適合ドライバー：プラスNO.2●頭部高(mm)：3.6●穿孔径(mm)：3.4●使用ビット：No.2●首下長(mm)：45●頭部径(mm)：10.0●全長(mm)：45●呼び径：4●パック入●ステンレス(SUS410)●表面処理:SPAC(スパック)処理●引張最大荷重は、コンクリート強度Fc=21N/mm2の値です。●下穴穿孔は、所定の穿孔径で行ってください。●穿孔深さは長さ±10mm-t(取付物厚さ)です。●呼び径4のサイズは、ドライバー(手動)で施工してください。●過剰な締め付けは行わないでください。必要以上に締付けると、ねじの折れや頭飛びする恐れがあります。

商品コード：

2500204346174

サイズ：

●呼び径ｄ：４．０ｍｍ●下穴径：３．４ｍｍ●埋込深さ：３０ｍｍ

●様々な部材とコンクリート下地への締結、配管サドルなど、軽量物の取付に最適です。●プラグ不要で優れた保持力、ステンレスＳＵＳ410を採用しています。●コンクリート下地への配管サドルや案内板等の取付に。●呼び径d(mm)：4.2●下穴径(mm)：3.4～3.5●埋込深さ(mm)：※22推奨●引張最大荷重(kN)：※1.3●穿孔深さ(mm)：埋め込み深さ+10mm●長さ(mm)：25●適合ドライバー：NO.2●TL(mm)：23●SL(mm)：2●ねじピッチ(mm)：1.4(18山)●D(頭径)(mm)：7.5●t(頭高さ)(mm)：2.7●コンクリートビス・プラグレスアンカー●ナベ頭●シャープポイント●高低ねじ山●ステンレス(SUS410)●表面処理：パシペート●※埋め込み深さは取付物の厚さ・重量、コンクリートの強度等によって違いますので、用途に合わせてご使用ください。●※引抜強度試験は試験材:JIS A1132に準ずるコンクリート圧縮強度34.4N/mm(の2乗)にビスを25mm埋め込み実施。●※上記引抜強度値は社内実測の平均値であり保証値ではございません。●※注意：大きめの下穴は、引抜強度が低下しますので、ご注意ください。●※注意：作業時は切粉が飛散しますので、安全ゴーグルやヘルメット等をご着用ください。

商品コード：

2500204589847

サイズ：

●呼び径ｄ：４．２ｍｍ●下穴径：３．４～３．５ｍｍ●埋込深さ：※２２推奨ｍｍ

●様々な部材とコンクリート下地への締結、配管サドルなど、軽量物の取付に最適です。●プラグ不要で優れた保持力、ステンレスＳＵＳ410を採用しています。●コンクリート下地への配管サドルや案内板等の取付に。●呼び径d(mm)：4.2●下穴径(mm)：3.4～3.5●埋込深さ(mm)：※30推奨●引張最大荷重(kN)：※1.3●穿孔深さ(mm)：埋め込み深さ+10mm●長さ(mm)：32●適合ドライバー：NO.2●TL(mm)：30●SL(mm)：2●ねじピッチ(mm)：1.4(18山)●D(頭径)(mm)：7.5●t(頭高さ)(mm)：2.7●コンクリートビス・プラグレスアンカー●ナベ頭●シャープポイント●高低ねじ山●ステンレス(SUS410)●表面処理：パシペート●※埋め込み深さは取付物の厚さ・重量、コンクリートの強度等によって違いますので、用途に合わせてご使用ください。●※引抜強度試験は試験材:JIS A1132に準ずるコンクリート圧縮強度34.4N/mm(の2乗)にビスを25mm埋め込み実施。●※上記引抜強度値は社内実測の平均値であり保証値ではございません。●※注意：大きめの下穴は、引抜強度が低下しますので、ご注意ください。●※注意：作業時は切粉が飛散しますので、安全ゴーグルやヘルメット等をご着用ください。

商品コード：

2500204589854

サイズ：

●呼び径ｄ：４．２ｍｍ●下穴径：３．４～３．５ｍｍ●埋込深さ：※３０推奨ｍｍ
