油圧バルブ

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：ブロック●呼び径：1/4●品名：ブロッキングブロック●最高圧力：25MPa

商品コード：

2500201255103

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：ブロック●呼び径：3/8●品名：ブロッキングブロック●最高圧力：25MPa

商品コード：

2500201255165

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：1●幅(mm)：88●奥行(mm)：68●高さ(mm)：72●配管接続口径：Rc3/8

商品コード：

2500201269032

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：1●幅(mm)：110●奥行(mm)：110●高さ(mm)：95●配管接続口径：Rc1/2

商品コード：

2500201269049

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：2●幅(mm)：130●奥行(mm)：68●高さ(mm)：72●配管接続口径：Rc3/8

商品コード：

2500201269513

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：3●幅(mm)：180●奥行(mm)：68●高さ(mm)：72●配管接続口径：Rc3/8

商品コード：

2500201270786

●圧力変動を吸収して、圧力計の読み取りを容易にするとともに、圧力計の寿命を延長させる目的に使用します。●最高使用圧力(MPa)：14●接続配管径：Rc1/4

商品コード：

2500201467254

●圧力変動を吸収して、圧力計の読み取りを容易にするとともに、圧力計の寿命を延長させる目的に使用します。●最高使用圧力(MPa)：14●接続配管径：Rc3/8

商品コード：

2500201467261

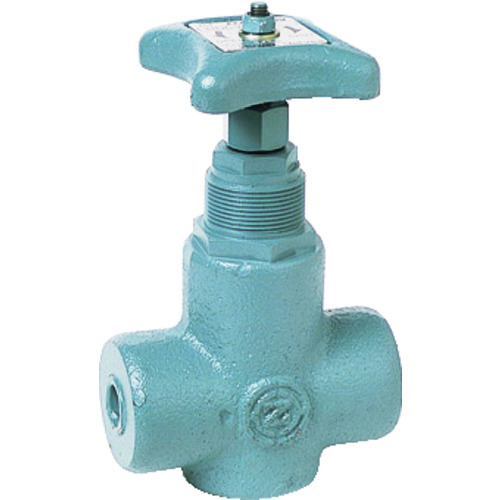

●油圧回路途中に使用するストップ弁です。●圧力計が損傷したときなど装置全体を止めることなく、圧力計を取り換えることができます。●最高使用圧力(MPa)：21●最大流量(L/min)：25●取付タイプ：ねじ●呼び径：Rc3/8●呼径：Rc3/8

商品コード：

2500201842259

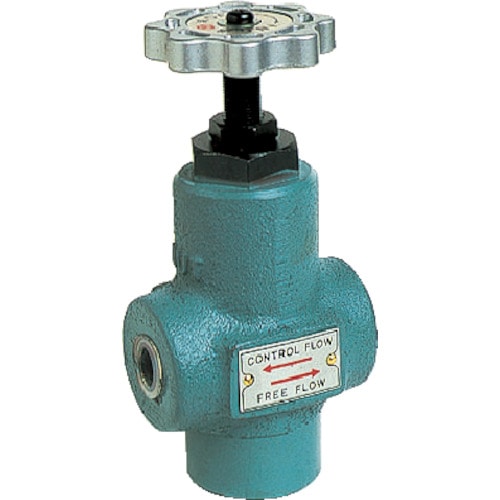

●圧力バランスをとった構造のため、高圧時でもハンドル操作が容易にできます。●コンパクト設計のため、取り付けスペースが小さくできます。●流量の微調整が容易にできます。●タイプ：チェック弁付●呼び径：Rc3/8●取付タイプ：ねじ●クラッキング圧力(MPa)：0.2●最大流量(L/min)：30●HDFTC-T03、HDFTC-T06はチェック弁付

商品コード：

2500201842761

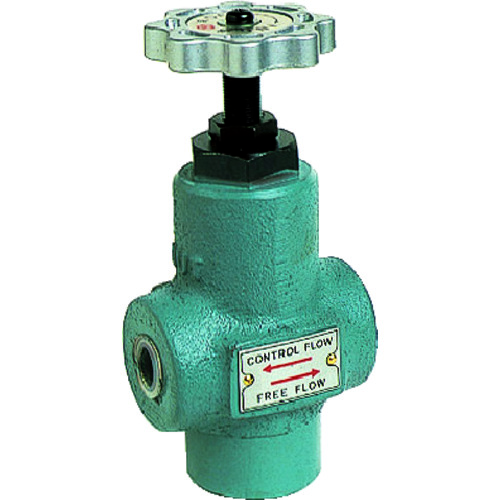

●圧力バランスをとった構造のため、高圧時でもハンドル操作が容易にできます。●コンパクト設計のため、取り付けスペースが小さくできます。●流量の微調整が容易にできます。●タイプ：チェック弁なし●呼び径：Rc3/8●取付タイプ：ねじ●クラッキング圧力(MPa)：0.2●最大流量(L/min)：30●HDFTC-T03、HDFTC-T06はチェック弁付

商品コード：

2500201842785

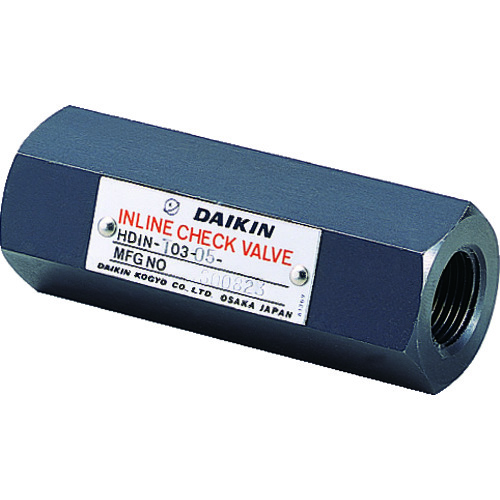

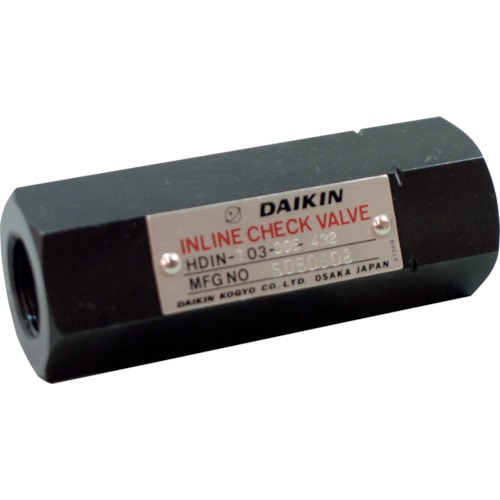

●ラインに軸線方向を組み込み、クラッキング圧力に達するとチェック弁を押し開き、一方向のみに油を流し、逆方向の流れは阻止します。●最高使用圧力(MPa)：20.5●最大流量(L/min)：30●取付タイプ：ねじ接続形●呼び径：Rc3/8●クラッキング圧力(MPa)：0.05●適合流体：石油系作動油、水・グリコール系作動油

商品コード：

2500201843195

●ラインに軸線方向を組み込み、クラッキング圧力に達するとチェック弁を押し開き、一方向のみに油を流し、逆方向の流れは阻止します。●最高使用圧力(MPa)：20.5●最大流量(L/min)：190●取付タイプ：ねじ接続形●呼び径：Rc11/4●クラッキング圧力(MPa)：0.05●適合流体：石油系作動油、水・グリコール系作動油

商品コード：

2500201843218

●オープンループ制御方式の電磁比例制御弁を最適に制御します。●電源(V)：AC100、AC200、AC220(50/60Hz)●幅(mm)：50●奥行(mm)：125●高さ(mm)：145●適用負荷：比例ソレノイド(DC24V)●指令入力：DC0～5Vまたは1kΩのポテンショメータ●出力電流：0～850mA(平均値指示)●消費電力：最大32VA●入力インピーダンス：50kΩ●使用周囲温度：0～55℃(凍結なきこと)●使用周囲湿度：25～90%RH●トリマ調整：MIN0～400mA以上(入力0V時)、MAX850～300mA以下(入力5V時)●応答時間：TMU0.05以下～3.5秒以上(最大出力時)、TMD0.05以下～3.5秒以上(最大出力時)

商品コード：

2500202012088

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：AC100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057232

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●最高使用圧力(MPa)：35●電圧(V)：AC100●最大流量(L/min)：100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057249

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：AC200●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057256

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●最高使用圧力(MPa)：35●電圧(V)：AC200●最大流量(L/min)：100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057263

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：DC24●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057270

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：AC100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057287

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●最高使用圧力(MPa)：35●電圧(V)：AC100●最大流量(L/min)：100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057294

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：AC200●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057300

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●最高使用圧力(MPa)：35●電圧(V)：AC200●最大流量(L/min)：100●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057317

●高圧(35MPa)大流量(100～160L/min)防じん、防水構造に加え、欧州安全規格(CE)対応用機器として最適です。●取付タイプ：ガスケット●呼び径：1/4●電圧(V)：DC24●口径02、03シリーズのモジュラースタック弁と対応可●最大流量：100L/min(G02)、160L/min(G03)●最高圧力：35MPa●取付ボルト：G02：M5G03：M6(オプションでM8も可)

商品コード：

2500202057324

●1次側主回路の圧力が変化しても、2次側圧力は一定に保たれます。●一部の油圧回路の圧力を、主回路より低く設定する場合に使用します。●接続口径：Rc3/8●圧力調整範囲(MPa)：0.15～7.0●最大流量(L/min)：30●取付タイプ：ガスケット●最高使用圧力：14MPa

商品コード：

2500202829693

●チェック弁を内蔵しており、一方向は制御流れ、逆方向は自由流れとなります。●チェック弁の洩れが少ないので全閉までの微少流量調整が可能です。●流量調整ハンドルを左に回すと流量は増加します。流量調整後、調整位置が動かぬようハンドル固定用ねじを締め付けてください。●呼び径：1/8●取付タイプ：ガスケット●クラッキング圧力(MPa)：0.10●最高圧力：7MPa

商品コード：

2500203372457

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：方向制御弁●呼び径：1/4●品名：Pポートチェック弁●最高圧力：25MPa

商品コード：

2500202209471

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：方向制御弁●呼び径：3/8●品名：Pポートチェック弁●最高圧力：25MPa

商品コード：

2500202209655

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：圧力制御弁●呼び径：1/4●品名：Pポート減圧弁●最高圧力：25MPa

商品コード：

2500202231458

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：圧力制御弁●呼び径：1/4●品名：Pポート減圧弁●最高圧力：25MPa

商品コード：

2500202231465

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：圧力制御弁●呼び径：1/4●品名：Pポート減圧弁●最高圧力：25MPa

商品コード：

2500202231472

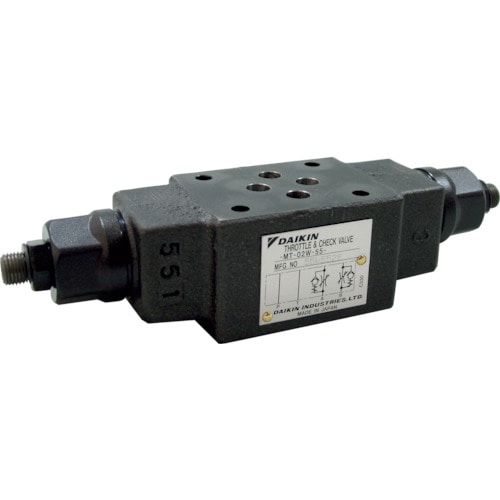

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：1/4●品名：メータアウト Aポート絞り弁●最高圧力：25MPa

商品コード：

2500202311006

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：1/4●品名：メータアウト Bポート絞り弁●最高圧力：25MPa

商品コード：

2500202311013

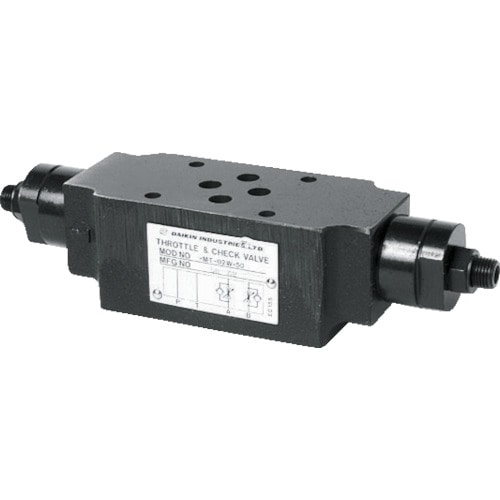

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：1/4●品名：Pポート絞り弁●最高圧力：25MPa

商品コード：

2500202311020

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：1/4●品名：メータアウト ABポート絞り弁●最高圧力：25MPa

商品コード：

2500202311037

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：1/4●品名：メータイン ABポート絞り弁●最高圧力：25MPa

商品コード：

2500202311044

●マニホールドブロックにスタック弁を積み上げ油圧ユニットを組み立てられます。●回路変更が簡単です。●油圧装置の小型化を実現します。●最高圧力は25MPaです。●取付タイプ：ガスケット●区分：流量制御弁●呼び径：3/8●品名：メータアウトABポート絞り弁●最高圧力：34.3MPa●最大流量：80L/min

商品コード：

2500202311051

●オーバーライド圧力が小さく、パイロット作動形とほぼ同程度の性能を有します。●防振構造のため、高圧時でもチャタリングの発生がありません。●広範囲な圧力調整ができ、低圧域での圧力調整も容易にできます。●接続口径：Rc3/8●圧力調整範囲(MPa)：0.3～7●最大流量(L/min)：30●取付タイプ：ねじ

商品コード：

2500202929652

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：4●幅(mm)：230●奥行(mm)：68●高さ(mm)：72●配管接続口径：Rc3/8

商品コード：

2500201273589

●電磁弁、モジュラースタック弁を積み上げることで1～5系統の回路を容易に構成できます。●連数：5●幅(mm)：280●奥行(mm)：68●高さ(mm)：72●配管接続口径：Rc3/8

商品コード：

2500201275460

●スタック弁、スタックブロックを積み上げる際の取り付けボルトです。●取り付けボルトの締付トルクは6～8N・mです。●ねじ径×長さ(mm)：M5×85●積層寸法(mm)：40●パック入数(本)：4●取付ボルトの締付トルク：6～8N・m

商品コード：

2500201831475

●スタック弁、スタックブロックを積み上げる際の取り付けボルトです。●取り付けボルトの締付トルクは6～8N・mです。●ねじ径×長さ(mm)：M5×125●積層寸法(mm)：80●パック入数(本)：4●取付ボルトの締付トルク：6～8N・m

商品コード：

2500201831499

●スタック弁、スタックブロックを積み上げる際の取り付けボルトです。●取り付けボルトの締付トルクは6～8N・mです。●ねじ径×長さ(mm)：M5×165●積層寸法(mm)：120●パック入数(本)：4●取付ボルトの締付トルク：6～8N・m

商品コード：

2500201831505

●スタック弁、スタックブロックを積み上げる際の取り付けボルトです。●取り付けボルトの締付トルクは6～8N・mです。●ねじ径×長さ(mm)：M5×205●積層寸法(mm)：160●パック入数(本)：4●取付ボルトの締付トルク：6～8N・m

商品コード：

2500201831512

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：1●幅(mm)：80●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203249995

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：2●幅(mm)：130●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203250007

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：3●幅(mm)：180●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203250014

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：4●幅(mm)：230●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203250021

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：5●幅(mm)：280●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203250038

●電磁弁、モジュラースタック弁を積層することで油圧回路を容易に構成できます。●コンパクトなサイズで省スペースなタイプです。●連数：6●幅(mm)：330●奥行(mm)：60●高さ(mm)：70●配管接続口径：Rｃ3/8●最高圧力：25MPa

商品コード：

2500203250045
