流体継手・チューブ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：7.0●使用流体：水・空気・油●寸法(mm)L2：27●寸法(mm)L1：18●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅+クロームメッキ仕上げ

商品コード：

2500201928373

サイズ：

●接続口径（タケノコ外径）：７．０ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：8.0●使用流体：水・空気・油●寸法(mm)L2：27●寸法(mm)L1：18●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅+クロームメッキ仕上げ

商品コード：

2500201928380

サイズ：

●接続口径（タケノコ外径）：８．０ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9.0●使用流体：水・空気・油●寸法(mm)L2：27●寸法(mm)L1：18●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅+クロームメッキ仕上げ

商品コード：

2500201928397

サイズ：

●接続口径（タケノコ外径）：９．０ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：10.5●使用流体：水・空気・油●寸法(mm)L2：35●寸法(mm)L1：25●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅+クロームメッキ仕上げ

商品コード：

2500201928403

サイズ：

●接続口径（タケノコ外径）：１０．５ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：14.0●使用流体：水・空気・油●寸法(mm)L2：35●寸法(mm)L1：25●流体温度：-50～150℃●使用圧力：3.45MPa●黄銅+クロームメッキ仕上げ

商品コード：

2500201928410

サイズ：

●接続口径（タケノコ外径）：１４．０ｍｍ

●エアー配管の分岐に●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：8.0●寸法(mm)L：55●六角対辺(mm)ナット：16●タイプ：Y型ホースジョイント●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●真鍮(C3604/C3771+クロームメッキ)

商品コード：

2500201928472

サイズ：

●接続口径（タケノコ外径）：８．０ｍｍ

●エアー配管の分岐に●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9.0●六角対辺(mm)ナット：16●タイプ：Y型ホースジョイント●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●真鍮(C3604/C3771+クロームメッキ)

商品コード：

2500201928489

サイズ：

●接続口径（タケノコ外径）：９．０ｍｍ

●エアー配管の分岐に●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：10.5●寸法(mm)L：58●六角対辺(mm)ナット：19●タイプ：Y型ホースジョイント●使用流体：水・空気・油●流体温度(℃)：-50～150℃●使用圧力：3.45MPa●真鍮(C3604/C3771+クロームメッキ)

商品コード：

2500201928496

サイズ：

●接続口径（タケノコ外径）：１０．５ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：7.0●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●ステンレス(SCS13)

商品コード：

2500201928687

サイズ：

●接続口径（タケノコ外径）：７．０ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：9.0●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●SCS13

商品コード：

2500201928694

サイズ：

●接続口径（タケノコ外径）：９．０ｍｍ

●エアー配管の分岐に使用します。●ホース用継手。●最高使用圧力(MPa)：3.45●接続口径(タケノコ外径)(mm)：10.5●使用流体：水・空気・油●流体温度：-50～150℃●使用圧力：3.45MPa●SCS13

商品コード：

2500201928700

サイズ：

●接続口径（タケノコ外径）：１０．５ｍｍ

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：R1/8●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201991377

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：Rc1/8●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201991384

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●相手側取付サイズ：Rc1/8●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201991391

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：R1/4●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201992060

●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：1/4●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~180●片路開閉型●本体：真鍮

商品コード：

2500201992077

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：Rc1/4●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201992084

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●相手側取付サイズ：Rc1/4●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201992091

●金型冷却水のホース接続・分離がスピーディーにできます。●金型冷却水口用。●耐圧力(MPa)：1.5●使用流体：水、温油●最高使用圧力(MPa)：1●相手側取付サイズ：R1/4●適合カプラ：金型カプラ●使用温度(℃)：-20~180●バルブ付き●ワンタッチ●真鍮●シール：ふっ素ゴム(FKM)

商品コード：

2500201992107

●金型冷却水のホース接続・分離がスピーディーにできます。●外径が小さく(18.5mm)、水口間隔の狭いものに最適。●金型にプラグを埋め込んだまま、ソケットの着脱が簡単にできるようロングスリーブ方式採用。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：R1/4●適合カプラ：日東工器金型カプラKタイプ●片路開閉型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992114

●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：1/4●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●片路開閉型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992121

●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：1/4●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●タイプ：片路開閉型●片路開閉型●本体：真鍮、シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992138

●金型冷却水のホース接続・分離がスピーディーにできます。●外径が小さく(18.5mm)、水口間隔の狭いものに最適。●金型にプラグを埋め込んだまま、ソケットの着脱が簡単にできるようロングスリーブ方式採用。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：Rc1/4●適合カプラ：日東工器金型カプラKタイプ●片路開閉型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992145

●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側ホースサイズ(インチ)：1/4●両路開放型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992152

●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：3/8●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~180●片路開閉型●本体：真鍮

商品コード：

2500201992213

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：Rc3/8●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201992220

●金型冷却水のホース接続・分離がスピーディーにできます。●耐圧力(MPa)：1.5●相手側取付サイズ：Rc3/8●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●適合カプラ：日東工器金型カプラKタイプ●本体：真鍮

商品コード：

2500201992237

●金型冷却水のホース接続・分離がスピーディーにできます。●金型冷却水口用。●耐圧力(MPa)：1.5●相手側ホースサイズ(mm)：43898●使用流体：水、温油●最高使用圧力(MPa)：1●適合カプラ：金型カプラ●相手側ホースサイズ：3/8インチ●使用温度(℃)：-20~180●バルブ付き●ワンタッチ●真鍮●シール：ふっ素ゴム(FKM)

商品コード：

2500201992244

サイズ：

●相手側ホースサイズ：４３８９８ｍｍ

●金型冷却水のホース接続・分離がスピーディーにできます。●外径が小さく(18.5mm)、水口間隔の狭いものに最適。●金型にプラグを埋め込んだまま、ソケットの着脱が簡単にできるようロングスリーブ方式採用。●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：3/8●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●適合カプラ：日東工器金型カプラKタイプ●片路開閉型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992251

●耐圧力(MPa)：1.5●相手側ホースサイズ(インチ)：3/8●使用流体：水、温油●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：-20~80●タイプ：片路開閉型●片路開閉型●本体：真鍮、シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992268

●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側取付サイズ：Rc3/8●相手側ホースサイズ：Rc3/8(バルブ付)●相手側取付ホース：Rc3/8(バルブ付)●片路開閉型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992275

●金型冷却水のホース接続・分離がスピーディーにできます。●外径が小さく(18.5mm)、水口間隔の狭いものに最適。●金型にプラグを埋め込んだまま、ソケットの着脱が簡単にできるようロングスリーブ方式採用。●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側ホースサイズ(インチ)：3/8●適合カプラ：日東工器金型カプラKタイプ●両路開放型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992282

●耐圧力(MPa)：1.5●使用流体：水、温油●使用温度範囲(℃)：-20~80●最高使用圧力(MPa)：1.0●相手側ホースサイズ(インチ)：3/8●タイプ：両路開放型●両路開放型●本体：真鍮●シールゴム：ニトリルゴム(NBR)

商品コード：

2500201992299

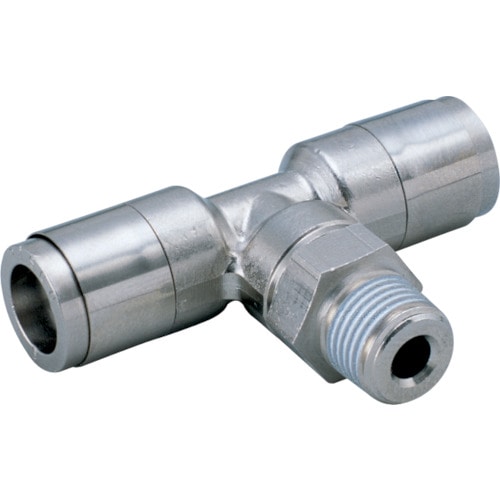

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：6×6●接続口径：R1/8●六角対辺(mm)：12●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007497

サイズ：

●六角対辺：１２ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：6×6●接続口径：R1/8●六角対辺(mm)：12●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007503

サイズ：

●六角対辺：１２ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：6×6●接続口径：R1/4●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007510

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：6×6●接続口径：R1/4●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007527

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：6×6●接続口径：R3/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007534

サイズ：

●六角対辺：１７ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：6×6●接続口径：R3/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007558

サイズ：

●六角対辺：１７ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：6×6●接続口径：M5×0.8●六角対辺(mm)：12●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007718

サイズ：

●六角対辺：１２ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：6×6●接続口径：M5×0.8●六角対辺(mm)：12●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007725

サイズ：

●六角対辺：１２ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：8×8●接続口径：R1/8●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007916

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：8×8●接続口径：R1/8●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007923

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：8×8●接続口径：R1/4●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007947

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：8×8●接続口径：R1/4●六角対辺(mm)：14●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007954

サイズ：

●六角対辺：１４ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー付タイプは継手内部へのスパッタ、塵等の侵入を防ぎます。●適合チューブ外径D(mm)：8×8●接続口径：R3/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007961

サイズ：

●六角対辺：１７ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●適合チューブ外径D(mm)：8×8●接続口径：R3/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用温度範囲(℃)：0～100(凍結なきこと)●使用流体：空気、水(条件有)、熱媒体油(条件有)●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1.0MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム：水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202007978

サイズ：

●六角対辺：１７ｍｍ

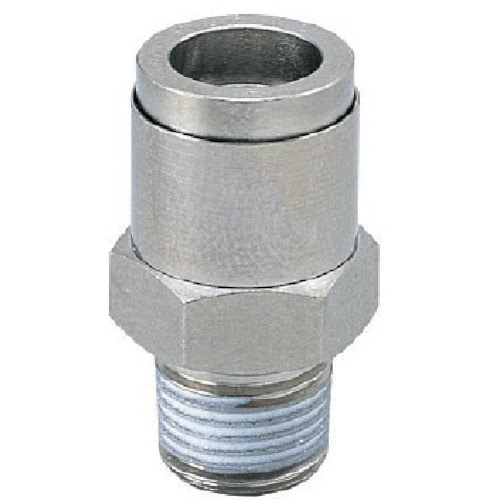

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバーが付いていますので、スパッタによる開放リングの作動不良がないのでスパッタの発生する環境にも最適です。●カバー無しも標準で用意していますので多用途に使用可能です。●耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しダイプをお薦めします。●適合チューブ外径(mm)：10●接続口径：R1/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用流体：空気、水(条件有)、熱媒体油(条件有)●適合チューブ外径D(mm)：10●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム:水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202010961

サイズ：

●六角対辺：１７ｍｍ

●本体に加え、開放リングも黄銅製の為、難燃性、耐スパッタ性に優れます。●カバー無しタイプです。●耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しダイプをお薦めします。●適合チューブ外径(mm)：10●接続口径：R1/8●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用流体：空気、水(条件有)、熱媒体油(条件有)●適合チューブ外径D(mm)：10●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体：黄銅＋無電解ニッケルメッキ●シールゴム:水素化ニトリルゴム(HNBR)●使用流体が熱媒体油の場合、熱媒体油が開放リング及びガイドリングへ付着、固化することにより摺動不具合が生じ、開放機能または、ロック機能に支障をきたす恐れがあります。ご使用の際には開放リング・ガイドリングへの熱媒体油の付着が無いことをご確認ください。また、チューブを再接続する際には、チューブが抜けないか十分確認を行った後に使用してください。

商品コード：

2500202010978

サイズ：

●六角対辺：１７ｍｍ

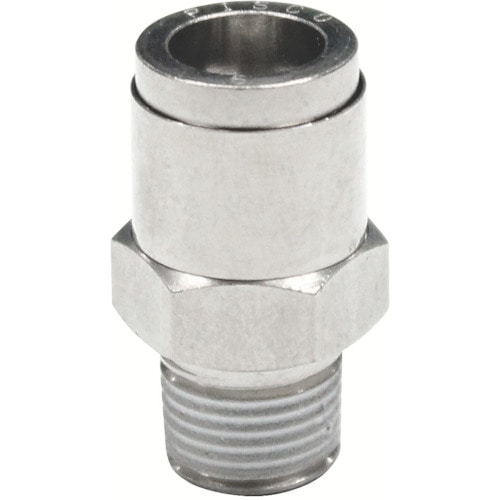

●本体に加え、開放リングも黄銅を使用しています。●カバーが付いていますので、スパッタによる開放リングの作動不良がないのでスパッタの発生する環境にも最適です。●カバー無しも標準で用意していますので多用途に使用可能です。●耐スパッタ以外の環境(金型冷却水の配管など)で使用する場合には、カバー無しダイプをお薦めします。●適合チューブ外径(mm)：10●接続口径：R1/4●六角対辺(mm)：17●最高使用圧力(MPa)：1.0●使用流体：空気、水(条件有)、熱媒体油●適合チューブ外径D(mm)：10●使用温度範囲：0～100℃(凍結なきこと)●最高使用圧力：1MPa●使用真空圧力：-100kPa●本体:黄銅+無電解ニッケルメッキ●シールゴム:水素化ニトリルゴム(HNBR)●使用流体が水の時は、次の条件を必ず守ってください。：1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。2.水使用の際は、インサートリングを必ず使用してください。インサートリングを使用しないと継手の破損、チューブ抜け、漏れの原因となる可能性があります。

商品コード：

2500202010985

サイズ：

●六角対辺：１７ｍｍ
