●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：25●長さ(mm)：25●内径(mm)：1/8●品名：ジョイントホース２５Ｌ●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●流量(L/min)：60●最大使用圧力(MPa)：5●呼びサイズ：1/8●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102705

サイズ：

●全長：２５ｍｍ●長さ：２５ｍｍ●内径：１／８ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●呼びサイズ：1/8●リンク：130●ジョイント：0GE 6個、0GE-25 2個●ノズル数：1●内径(mm)：1/8●全長(mm)：130●ノズル先端穴径：2.0●折り曲げ最小半径(mm)：31●最大使用圧力(MPa)：5●流量(L/min)：60●最小円弧直径(mm)：62●ねじ径(mm)：PT1/4●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●コネクタ・ノズル：0AD-14PT 1個、0DU-20 1個●専用レンチ：SW-6 1丁、SW-9 1丁●品名：１／８システムキット ＰＴ１／４●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)５Mpa●最高使用流量～６０ｌ/min●ステンレス鋼(SUS303)●0GE×6個、0GE-25×2個、0AD-14PT×1個、0DU-20×1個、SW-6×1丁、SW-9×1丁●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102712

サイズ：

●内径：１／８ｍｍ●全長：１３０ｍｍ●ねじ径：ＰＴ１／４ｍｍ

●耐久に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●呼びサイズ：1/8●リンク：130●ジョイント：0GE 6個、0GE-25 2個●ノズル数：1●内径(mm)：1/8●全長(mm)：130●ノズル先端穴径：2.0●折り曲げ最小半径(mm)：31●最大使用圧力(MPa)：5●流量(L/min)：60●最小円弧直径(mm)：62●ねじ径(mm)：PT1/8●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●コネクタ・ノズル：0AD-18PT 1個、0DU-20 1個●専用レンチ：SW-6 1丁、SW-9 1丁●品名：１／８システムキット ＰＴ１／８●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)５Mpa●最高使用流量～６０ｌ/min●呼びサイズ：１／８●ステンレス鋼(SUS303)●0GE×6個、0GE-25×2個、0AD-18PT×1個、0DU-20×1個、SW-6×1丁、SW-9×1丁●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102729

サイズ：

●内径：１／８ｍｍ●全長：１３０ｍｍ●ねじ径：ＰＴ１／８ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：17●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●呼びサイズ：1/8●内径(mm)：1/8●長さ(mm)：17●形状：L型●品名：Ｌ型ジョイント●最大使用圧力(MPa)：5●流量(L/min)：60●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102781

サイズ：

●全長：１７ｍｍ●内径：１／８ｍｍ●長さ：１７ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：23.5●呼びサイズ：1/8●最大使用圧力(MPa)：5●流量(L/min)：60●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●品名：Ｔ型ジョイント●長さ(mm)：23.2●形状：T型●内径(mm)：1/8●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102798

サイズ：

●全長：２３．５ｍｍ●長さ：２３．２ｍｍ●内径：１／８ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：23.5●呼びサイズ：1/8●内径(mm)：1/8●長さ(mm)：23.2●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●最大使用圧力(MPa)：5●流量(L/min)：60●品名：スタージョイント●形状：スター型●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102804

サイズ：

●全長：２３．５ｍｍ●内径：１／８ｍｍ●長さ：２３．２ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：19●形状：Y型 50°●品名：Ｙ型ジョイント５０°●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●長さ(mm)：18.9●内径(mm)：1/8●呼びサイズ：1/8●最大使用圧力(MPa)：5●流量(L/min)：60●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200102835

サイズ：

●全長：１９ｍｍ●長さ：１８．９ｍｍ●内径：１／８ｍｍ

●全長(mm)：35●適合ボルテックスチューブ：106Jシリーズ●隔壁へ取付する時に。

商品コード：

2500200144927

サイズ：

●全長：３５ｍｍ

●圧縮空気を供給するだけで-60℃の冷風を創り出せます。●ピンポイントの冷却が可能です。●駆動部が無く構造が簡単なため、内部清掃が容易です。●構造が簡単なため、故障がほとんどありません。●機械加工時の刃先冷却、製品冷却に。●カメラ、センサー類の冷却に。●空気消費量(L/min)：53～112●圧縮空気供給口：NPT-1/8●全長(mm)：160.3●接続口径：NPT-1/8●ノズル径：1/8●接続径：NPT-1/8●最大使用圧力(MPa)：1●使用圧力(MPa)：0.27～0.69●タイプ：標準●冷却能力（W）　32～67：0.27MPa～069MPa　（冷風比率　60%時）●本体：ステンレス、黄銅●清浄で乾燥した圧縮空気を使用してください。

商品コード：

2500200144941

サイズ：

●全長：１６０．３ｍｍ

●圧縮空気を供給するだけで-60℃の冷風を創り出せます。●ピンポイントの冷却が可能です。●駆動部が無く構造が簡単なため、内部清掃が容易です。●構造が簡単なため、故障がほとんどありません。●機械加工時の刃先冷却、製品冷却に。●カメラ、センサー類の冷却に。●空気消費量(L/min)：105～224●圧縮空気供給口：NPT-1/8●全長(mm)：160.3●接続口径：NPT-1/8●ノズル径：1/8●接続径：NPT-1/8●最大使用圧力(MPa)：1●使用圧力(MPa)：0.27～0.69●タイプ：標準●冷却能力（W）　63～135：0.27MPa～069MPa　（冷風比率　60%時）●本体：ステンレス、黄銅●清浄で乾燥した圧縮空気を使用してください。

商品コード：

2500200144958

サイズ：

●全長：１６０．３ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：0.8～10.0●接続テーパ：JT2S●外径(mm)：37.0●全長(mm)：61.0●チャックハンドル

商品コード：

2500200148079

サイズ：

●外径：３７．０ｍｍ●全長：６１．０ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：25●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200148291

サイズ：

●対辺寸法：１７ｍｍ●高さ：２５ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：25●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200148307

サイズ：

●対辺寸法：１７ｍｍ●高さ：２５ｍｍ

●締め付けナットを緩めるだけで取り外せます。●大量生産時に便利です。●クランプの代用として使用できます。●横からの脱着によって効率が良くなります。●クランプの代用として。●外径(mm)：40●適合ボルト：M10●厚さ(mm)：8●割幅(mm)：11●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC40)、黒染仕上げ●単品●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200148314

サイズ：

●外径：４０ｍｍ●厚さ：８ｍｍ●割幅：１１ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：13●フランジ径(mm)：22●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200148321

サイズ：

●対辺寸法：１７ｍｍ●高さ：１３ｍｍ●フランジ径：２２ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：13●フランジ径(mm)：22●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200148338

サイズ：

●対辺寸法：１７ｍｍ●高さ：１３ｍｍ●フランジ径：２２ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200148345

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200148352

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３．０ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：0.8～10.0●接続テーパ：JT2S●外径(mm)：45.0●全長(mm)：69.0●精度(mm)：0.08●チャックハンドル

商品コード：

2500200148369

サイズ：

●外径：４５．０ｍｍ●全長：６９．０ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：20.1●フランジ径(mm)：27.5●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200148376

サイズ：

●対辺寸法：１７ｍｍ●高さ：２０．１ｍｍ●フランジ径：２７．５ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：10●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200148383

サイズ：

●対辺寸法：１７ｍｍ●高さ：１０ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：6●二面幅寸法(mm)：17●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200148406

サイズ：

●対辺寸法：１７ｍｍ●高さ：６ｍｍ●二面幅寸法：１７ｍｍ

●木工・大工作業、撮影の備品に●一般クラフト、袋留めに●挟む物を傷付けにくいゴムパッド付き●バネ式で作業がラク！●様々な用途で使用可能！●最大口開き幅：約38mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100706836

●アルミ製ストラットTナット●Bosch　RexrothシリーズのTナットは、コンポーネントをプロファイルに取り付けます。このTナットでプロファイルの陽極酸化コーティングをはがし、安全な導電性接続が可能です。●特長と利点：安全な導電接続用の標準エレメント　プロファイルスロットに正確に配置するためのストップ　亜鉛めっきスチール●特長と利点：ねじサイズ●ねじサイズM4　RS　;　466-7281　466-7281　ねじサイズM5　RS　;　390-0240　390-0240　ねじサイズM6　RS　;　390-0256　390-0256　ねじサイズM5　RS　;　390-0262　390-0262　ねじサイズM6　RS　;　390-0278　390-0278　ねじサイズM8　RS　;　390-0284　390-0284●入数：1袋（10個入）●ストラクチャーエレメントタイプ：ストラットプロファイル●コネクタタイプ：T-ナット●適切な溝サイズ：8mm●ネジサイズ：M6●適合ストラットプロファイル：30mm●製品ファミリー：Bosch　Rexroth●材質：亜鉛めっきスチール●RoHS適合状況：該当なし●コード番号：390-0256●こちらの商品は事業者様向け商品です。

商品コード：

2500100727305

●仕様…シングルエンド●シャンク×測定子…φ10mm×φ6mm●全長…63.5mm●工具鋼製●フライス作業の際、チャックに取り付け、加工物の位置決めに使用します。●【測定子の使い方】1.コレットチャックにエッジファインダーを取付ける。2.ワークテーブルは回転するエッジファインダーと対象物との接触を確認しながら調整する。3.測定子が対象物と接触したとき、本体に対して同心円の動きをするのでテーブルの調整を少しずつ行う。4.中心にくるほど測定子のゆれが止む。この点が対象物のエッジと測定子の直径1/2のところにファインダーの中心があることを示す。●梱包サイズ:32×48×119●梱包重量53g

商品コード：

4518340741553

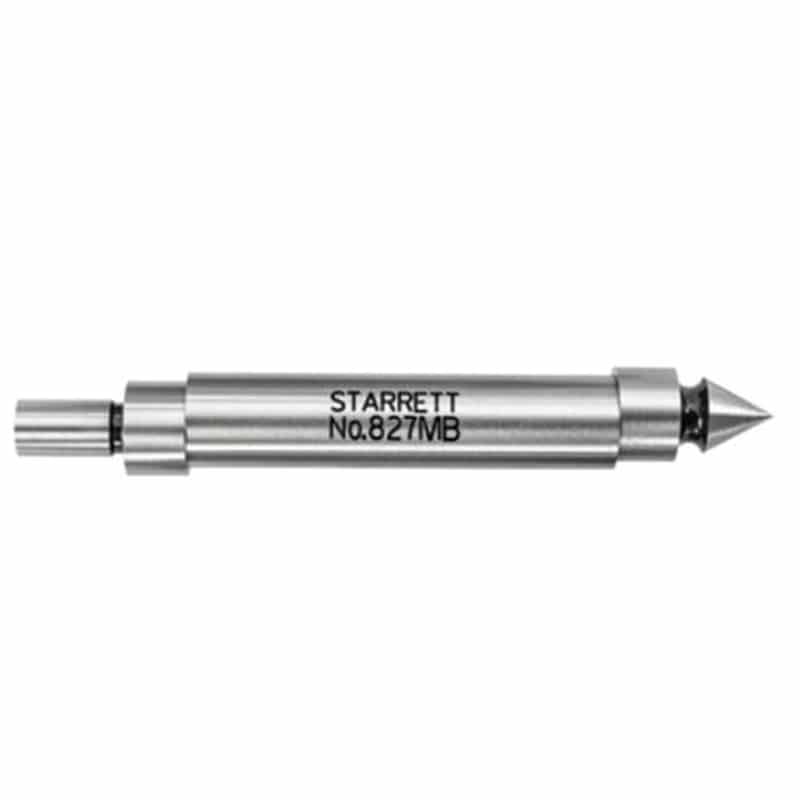

●仕様…ダブルエンド●シャンク×測定子…φ10mm×φ6mm(片側ポイントヘッド)●全長…79mm●工具鋼製●フライス作業の際、チャックに取り付け、加工物の位置決めに使用します。●ポイントヘッドは中心点の位置決めに使用します。●【測定子の使い方】1.コレットチャックにエッジファインダーを取付ける。2.ワークテーブルは回転するエッジファインダーと対象物との接触を確認しながら調整する。3.測定子が対象物と接触したとき、本体に対して同心円の動きをするのでテーブルの調整を少しずつ行う。4.中心にくるほど測定子のゆれが止む。この点が対象物のエッジと測定子の直径1/2のところにファインダーの中心があることを示す。●【ポイントの使い方】1.コレットチャックにポイント側を取付ける。2.対象物に着けられた点や罫線に回転するポイントを合わせて、同心円状の動きをおさめるために、少しずつテーブルを調整する。3.ポイントが接触するところが中心となる。●梱包サイズ:48×31×117●梱包重量56g

商品コード：

4518340741560

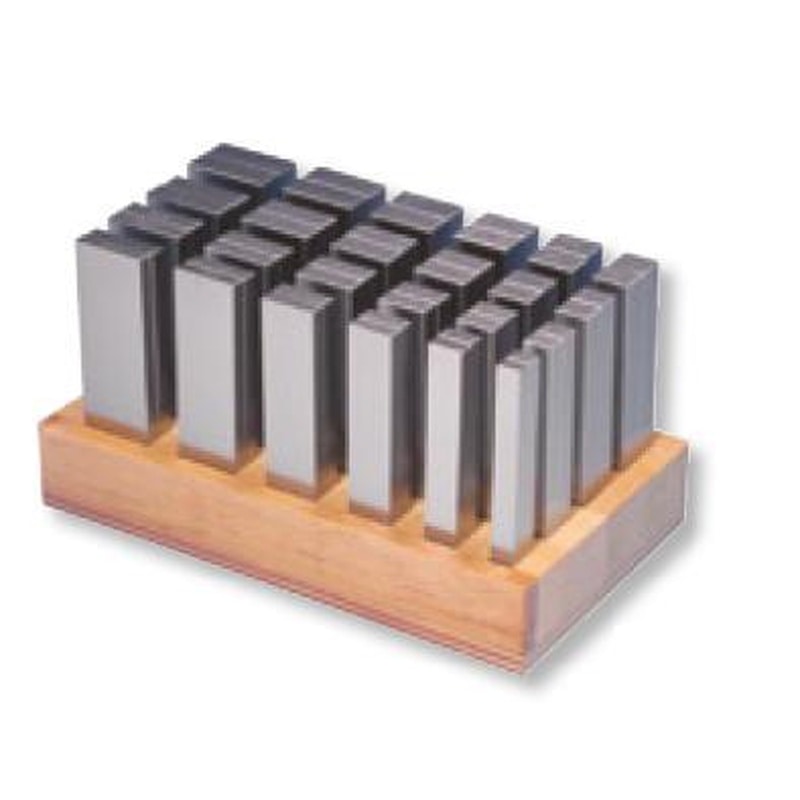

●＜セット内容＞…24組セット8×11mm8×16mm8×21mm8×26mm8×31mm8×36mm10×13mm10×18mm10×23mm10×28mm10×33mm10×38mm12×15mm12×20mm12×25mm12×30mm12×35mm12×40mm14×17mm14×22mm14×27mm14×32mm14×37mm14×42mm各サイズ1組ずつ入っています。●セット内で1mm毎のサイズが揃います。(9mm以外、8～42mm）●長さ…150mm●精度(幅・高さ)…±0.01mm●重量…約17.5kg●木製トレー付●トレーサイズ…約260×145×50mm●梱包サイズ:160×325×115●梱包重量17500g

商品コード：

4548745563290

●＜セット内容＞…20組セット2×5mm2×10mm2×15mm2×20mm3×6mm3×11mm3×16mm3×21mm4×7mm4×12mm4×17mm4×22mm5×8mm5×13mm5×18mm5×23mm6×9mm6×14mm6×19mm6×24mm各サイズ1組ずつ入っています。●セット内で1mm毎のサイズ（2～24mmまで）が揃います。●長さ…100mm●精度(幅・高さ)…±0.01mm●重量…約2.2kg●木製トレー付●トレーサイズ…約110×120×50mm●梱包サイズ:160×222×160●梱包重量2200g

商品コード：

4548745564570
