ツーリング・治工具

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：22●適合ボルト：M20●テーブルスロット(mm)：22●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200338326

サイズ：

●Ｔ溝幅：２２ｍｍ●テーブルスロット：２２ｍｍ

●クランプ（パワークランプ、メカバイトクランプなど）のT溝取付用です。●メカバイトクランプのＴ溝取付用。●T溝幅(mm)：22●適合ボルト：M20●ねじ寸法：M20●ボルト：M20●高さ(mm)：25.4●T溝寸法(mm)：22●ボルト：M20●S45C

商品コード：

2500200338333

サイズ：

●Ｔ溝幅：２２ｍｍ●高さ：２５．４ｍｍ●Ｔ溝寸法：２２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：49●高さ(mm)：18●耐荷重(静荷重)(max. kN)：542●ネジの締付トルク(max. Nm)：3802●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354494

サイズ：

●外径：７８ｍｍ●内径：４９ｍｍ●高さ：１８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：70●高さ(mm)：28●耐荷重(静荷重)(max. kN)：1122●ネジの締付トルク(max. Nm)：12219●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354517

サイズ：

●外径：１１２ｍｍ●内径：７０ｍｍ●高さ：２８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：24●内径(mm)：9.6●高さ(mm)：5●耐荷重(静荷重)(max. kN)：17●ネジの締付トルク(max. Nm)：25●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354531

サイズ：

●外径：２４ｍｍ●内径：９．６ｍｍ●高さ：５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：36●内径(mm)：14.2●高さ(mm)：6●耐荷重(静荷重)(max. kN)：38●ネジの締付トルク(max. Nm)：82●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354555

サイズ：

●外径：３６ｍｍ●内径：１４．２ｍｍ●高さ：６ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：6.4●高さ(mm)：2.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：4/5.2●適合ボルト呼び径：6●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク(max. Nm)：6●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354593

サイズ：

●外径：１２ｍｍ●内径：６．４ｍｍ●高さ：２．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：7.9/8.9●適合ボルト呼び径：12●耐荷重(静荷重)(max. kN)：24●ネジの締付トルク(max. Nm)：56●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354623

サイズ：

●外径：２４ｍｍ●内径：１３ｍｍ●高さ：４．６ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.6/12.1●適合ボルト呼び径：20●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク(max. Nm)：280●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354647

サイズ：

●外径：３６ｍｍ●内径：２１ｍｍ●高さ：６．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：18.8/18.8●適合ボルト呼び径：30●耐荷重(静荷重)(max. kN)：191●ネジの締付トルク(max. Nm)：1050●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354661

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：9.6●高さ(mm)：3.5●耐荷重(静荷重)(max. kN)：12●ネジの締付トルク (max. Nm)：：16●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354692

サイズ：

●外径：１７ｍｍ●内径：９．６ｍｍ●高さ：３．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：19●高さ(mm)：6.2●耐荷重(静荷重)(max. kN)：45●ネジの締付トルク (max. Nm)：：135●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354722

サイズ：

●外径：３０ｍｍ●内径：１９ｍｍ●高さ：６．２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：28●高さ(mm)：9.5●耐荷重(静荷重)(max. kN)：105●ネジの締付トルク (max. Nm)：：455●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354746

サイズ：

●外径：４４ｍｍ●内径：２８ｍｍ●高さ：９．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：17●内径(mm)：7.1●高さ(mm)：4.0●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354760

サイズ：

●外径：１７ｍｍ●内径：７．１ｍｍ●高さ：４．０ｍｍ

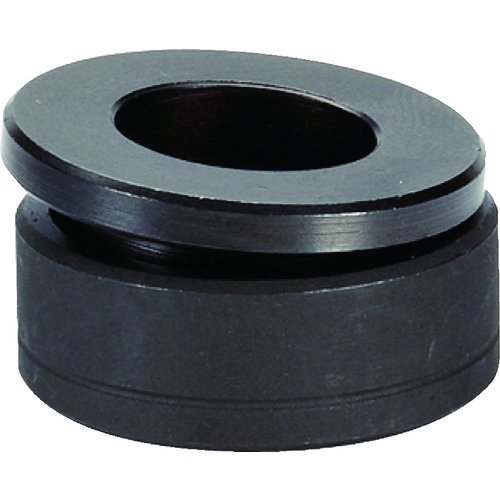

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：8.5●耐荷重(静荷重) (max. kN)：17●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354791

サイズ：

●外径：１７ｍｍ●内径：８．４ｍｍ●高さ：８．５ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：17.0●耐荷重(静荷重) (max. kN)：73●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354821

サイズ：

●外径：３２ｍｍ●内径：１７ｍｍ●高さ：１７．０ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M6●外径(mm)：17●内径(mm)：6.4●高さ(mm)：3●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354890

サイズ：

●外径：１７ｍｍ●内径：６．４ｍｍ●高さ：３ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354913

サイズ：

●外径：２８ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M14●外径(mm)：40●内径(mm)：15●高さ(mm)：5●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354937

サイズ：

●外径：４０ｍｍ●内径：１５ｍｍ●高さ：５ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M18●外径(mm)：45●内径(mm)：19●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354951

サイズ：

●外径：４５ｍｍ●内径：１９ｍｍ●高さ：６ｍｍ

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M5●外径(mm)：13●内径(mm)：5.3●高さ(mm)：3●熱処理鋼、熱処理、黒染

商品コード：

2500200354975

サイズ：

●外径：１３ｍｍ●内径：５．３ｍｍ●高さ：３ｍｍ

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M8●外径(mm)：24●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、黒染

商品コード：

2500200354999

サイズ：

●外径：２４ｍｍ●内径：８．４ｍｍ●高さ：４ｍｍ

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M12●外径(mm)：36●内径(mm)：13●高さ(mm)：5●熱処理鋼、熱処理、黒染

商品コード：

2500200355019

サイズ：

●外径：３６ｍｍ●内径：１３ｍｍ●高さ：５ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：12●フランジ径(mm)：18●呼び寸法d1(mm)：M8●フランジ高さa(mm)：3.5●径d2(mm)：18●外径e(mm)：15●外径s(mm)：13●高さm(mm)：12●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355286

サイズ：

●対辺寸法：１３ｍｍ●高さ：１２ｍｍ●フランジ径：１８ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：18●適合ボルト：M12●高さ(mm)：18●フランジ径(mm)：25●呼び寸法d1(mm)：M12●フランジ高さa(mm)：4●径d2(mm)：25●外径e(mm)：20.8●外径s(mm)：18●高さm(mm)：18●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355309

サイズ：

●対辺寸法：１８ｍｍ●高さ：１８ｍｍ●フランジ径：２５ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：24●フランジ径(mm)：31●呼び寸法d1(mm)：M16●フランジ高さa(mm)：5●径d2(mm)：31●外径e(mm)：27.7●外径s(mm)：24●高さm(mm)：24●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355323

サイズ：

●対辺寸法：２４ｍｍ●高さ：２４ｍｍ●フランジ径：３１ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：30●フランジ径(mm)：37●呼び寸法d1(mm)：M20●フランジ高さa(mm)：6●径d2(mm)：37●外径e(mm)：34.6●外径s(mm)：30●高さm(mm)：30●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355347

サイズ：

●対辺寸法：３０ｍｍ●高さ：３０ｍｍ●フランジ径：３７ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：36●適合ボルト：M24●高さ(mm)：36●フランジ径(mm)：45●呼び寸法d1(mm)：M24●フランジ高さa(mm)：6●径d2(mm)：45●外径e(mm)：41.6●外径s(mm)：36●高さm(mm)：36●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355361

サイズ：

●対辺寸法：３６ｍｍ●高さ：３６ｍｍ●フランジ径：４５ｍｍ

●フランジ付六角ナットです。●長穴等に。●対辺寸法(mm)：55●適合ボルト：M36●高さ(mm)：54●フランジ径(mm)：68●呼び寸法d1(mm)：M36●フランジ高さa(mm)：10●径d2(mm)：68●外径e(mm)：63.5●外径s(mm)：55●高さm(mm)：54●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355385

サイズ：

●対辺寸法：５５ｍｍ●高さ：５４ｍｍ●フランジ径：６８ｍｍ

●座面が傾斜していても、最大3度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：16●適合ボルト：M10●高さ(mm)：17.5●フランジ径(mm)：21●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355408

サイズ：

●対辺寸法：１６ｍｍ●高さ：１７．５ｍｍ●フランジ径：２１ｍｍ

●座面が傾斜していても、最大3度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：28●フランジ径(mm)：30●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355422

サイズ：

●対辺寸法：２４ｍｍ●高さ：２８ｍｍ●フランジ径：３０ｍｍ

●座面が傾斜していても、最大3度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：36●適合ボルト：M24●高さ(mm)：42.5●フランジ径(mm)：44●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355446

サイズ：

●対辺寸法：３６ｍｍ●高さ：４２．５ｍｍ●フランジ径：４４ｍｍ

●座面が傾斜していても、最大３度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：14●フランジ径(mm)：24●呼び寸法d1(mm)：M8●フランジ高さa(mm)：4●径d2(mm)：24●高さm(mm)：約14●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355460

サイズ：

●対辺寸法：１３ｍｍ●高さ：１４ｍｍ●フランジ径：２４ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：18●適合ボルト：M12●高さ(mm)：21.5●フランジ径(mm)：36●呼び寸法d1(mm)：M12●フランジ高さa(mm)：7●径d2(mm)：36●高さm(mm)：約21.5●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355484

サイズ：

●対辺寸法：１８ｍｍ●高さ：２１．５ｍｍ●フランジ径：３６ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：35●フランジ径(mm)：50●呼び寸法d1(mm)：M20●フランジ高さa(mm)：9.5●径d2(mm)：50●高さm(mm)：約35●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355507

サイズ：

●対辺寸法：３０ｍｍ●高さ：３５ｍｍ●フランジ径：５０ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：46●適合ボルト：M30●高さ(mm)：56●フランジ径(mm)：68●呼び寸法d1(mm)：M30●フランジ高さa(mm)：14●径d2(mm)：68●高さm(mm)：約56●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355521

サイズ：

●対辺寸法：４６ｍｍ●高さ：５６ｍｍ●フランジ径：６８ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：24●呼び寸法d(mm)：M8●外径e(mm)：15●外径s(mm)：13●高さm(mm)：24●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355767

サイズ：

●対辺寸法：１３ｍｍ●高さ：２４ｍｍ●呼び寸法ｄ：Ｍ８ｍｍ●外径ｅ：１５ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：18●適合ボルト：M12●高さ(mm)：36●呼び寸法d(mm)：M12●外径e(mm)：20.8●外径s(mm)：18●高さm(mm)：36●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355781

サイズ：

●対辺寸法：１８ｍｍ●高さ：３６ｍｍ●呼び寸法ｄ：Ｍ１２ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：48●呼び寸法d(mm)：M16●外径e(mm)：27.7●外径s(mm)：24●高さm(mm)：48●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355804

サイズ：

●対辺寸法：２４ｍｍ●高さ：４８ｍｍ●呼び寸法ｄ：Ｍ１６ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●サイズ２５／スラスト・ベアリング入り、クランプ・レバー付です。●高さ(mm)：Max 55.9●クランプ力(N)：5000●旋回方向・角度：左右360°●ストローク(mm)：5●F=5kN (10Nm)●取付ねじ(mm)：M8●2つの固定方法があります：T溝とTナット(DIN508)を使う。●ボルトを使って冶具の基板等に直接固定する。●クランプの底面全体がフラットな面に接するように取り付けてください。●参照先高さ調整シリンダーEH23310.やスペーサー・プレートEH1107.を使えば高い位置でのクランプに対応できます。●また低い位置でクランプする場合には揺動パッドEH22730.などを取り付けて対応することができます。●最大保持力：5kN●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359192

サイズ：

●高さ：Ｍａｘ　５５．９ｍｍ●ストローク：５ｍｍ●取付ねじ：Ｍ８ｍｍ

●ボルトを使って素早く手締めでクランプすることができます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーを使って高い位置でのクランプも容易です。●高さ(mm)：Max 106.0●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●d=40 mm / h1 max.=70 mm●取付ねじ(mm)：M12●クランプ位置は位置決めリングEH23310.0350により無段階に調整でき、繰り返し同じ位置にクランプ・アームを持ってくることができます。●位置決めリングを使う場合は寸法h2が7mm大きくなります(ストロークsはマイナス7mm)。●2つの固定方法があります：T溝とTナット(DIN508)を使う。●ボルトを使って冶具の基板等に直接固定する。●クランプの底面全体がフラットな面に接するように取り付けてください。●クランプ高さは、h1を超えないよう制限されています。●参照先高さ調整シリンダーEH?23310.やスペーサー・プレートEH?1107.、EH1108.を使えば高い位置でのクランプに対応できます。●また低い位置でクランプする場合には揺動パッドEH?22730.などを取り付けて対応することができます。●最大保持力：10kN●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359215

サイズ：

●高さ：Ｍａｘ　１０６．０ｍｍ●ストローク：２０ｍｍ●取付ねじ：Ｍ１２ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 128●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：ねじ●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359239

サイズ：

●高さ：Ｍａｘ　１２８ｍｍ●ストローク：２０ｍｍ●クランプ高さ：７０－９０ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 225●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：クランプレバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359253

サイズ：

●高さ：Ｍａｘ　２２５ｍｍ●ストローク：３０ｍｍ●クランプ高さ：８８－１１８ｍｍ

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 256●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：偏芯レバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359277

サイズ：

●高さ：Ｍａｘ　２５６ｍｍ●ストローク：３０ｍｍ●クランプ高さ：８８－１１８ｍｍ

●加工中のワークの振動を抑制します。●ワークのリブや舌状の部分などをクランプでき、鋳物などの一次加工の際にもワークを変形させずにクランプできます。●23320.0012、23320.0016は、クランプ・ネジを締めるとワークが固定され、同時にシリンダー本体の上下方向が固定されます●ワークを治具に3点で固定した後に、ビビり振動が起きやすい個所を特にクランプし保持するために使用。●高さ(mm)：Max 165.0●旋回方向・角度：左右110°●ストローク(mm)：12●クランプ力(kN)：8●8kN(30Nm)●取付ねじ(mm)：M12●本体底部のM12を使ってフローティング・クランプを治具のベースプレートに固定する(レンチは二面幅46mm)。●ストッパー(赤色のカバー)の縦方向と回転方向の位置を調整し、3個のセット・ビスで固定する(六角レンチは二面幅2.5mm)。●上方向には十分な余裕をもって固定すること(ワークの寸法公差があるので)。●取り扱いクランプの手順：フローティング・クランプの口金部分全体を押し下げる。●口金部分を回してワークを挟む位置に持ってくる(ストッパーの位置をあらかじめ調整しておく)。●手を離すと下側の口金が小さなバネ力でワークに接触する。●六角ナット(二面幅18mm)を締める(最小トルク15Nm、最大トルク30Nm)。●この際にワークがクランプされると同時に、口金部分全体が上下方向に固定される。●クランプの解除はこの逆の手順。●標準口金付●ハウジング：アルミニウム、赤色酸化皮膜処理本体焼入れ鋼●本体：焼入れ鋼、窒化処理、マンガン・リン酸塩処理、研磨●口金：焼入れ鋼、窒化処理、マンガン・リン酸塩処理●下側口金：23320.0050●上側口金：23320.0052●備考機能を保証するために、底部のネジ穴 はM12 x10のボルトなどを使って、常に塞いでおく必要

商品コード：

2500200359673

サイズ：

●高さ：Ｍａｘ　１６５．０ｍｍ●ストローク：１２ｍｍ●取付ねじ：Ｍ１２ｍｍ

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●タイプ：標準●口金：下側●h2(mm)：-●h1(mm)：26.8●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359697

サイズ：

●ｈ１：２６．８ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：28●内径(mm)：1/2●品名：コネクター●流量(L/min)：60●長さ(mm)：28●最大使用圧力(MPa)：5●呼びサイズ：1/2●ねじ径(mm)：PT1/2●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●素材：SUS303●使用可能温度－30℃から+100℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200414167

サイズ：

●全長：２８ｍｍ●内径：１／２ｍｍ●長さ：２８ｍｍ●ねじ径：ＰＴ１／２ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：25●最大使用圧力(MPa)：5●呼びサイズ：1/2●長さ(mm)：25.0●ねじ径(mm)：M24×PT1/2●流量(L/min)：60●品名：違径ソケット Ｍ２４×１.５＋ＰＴ１／２●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●内径(mm)：1/2●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200414181

サイズ：

●全長：２５ｍｍ●長さ：２５．０ｍｍ●ねじ径：Ｍ２４×ＰＴ１／２ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：25●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●品名：違径ソケット Ｍ２４×１.５＋ＰＴ３／８●流量(L/min)：60●最大使用圧力(MPa)：5●呼びサイズ：1/2●ねじ径(mm)：M24×PT3/8●長さ(mm)：25.0●内径(mm)：1/2●使用可能温度：－30℃から+１００℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200414204

サイズ：

●全長：２５ｍｍ●ねじ径：Ｍ２４×ＰＴ３／８ｍｍ●長さ：２５．０ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ２]])：5Mpa●全長(mm)：28●品名：コネクター●最大使用圧力(MPa)：5●ねじ径(mm)：PT3/4●呼びサイズ：1/2●内径(mm)：1/2●長さ(mm)：28●適合流体：アセトン、アンモニア水、飲料水、エタノール、エチルエーテル、ガソリン、硝酸、植物油、水酸化ナトリウム、石油、切削油、灯油、トリクロルエチレン、トルエン、ベンゼン●流量(L/min)：60●素材：SUS303●使用可能温度－30℃から+100℃●最高使用圧力(液体)5Mpa●最高使用流量～60l/min●SUS303●最高使用圧力と最高使用流量のデータは1/4システムはホース内径φ5.8、1/2システムは丸ノズル先端径φ6.5を使用した場合のデータとなっております。●適応流体の耐薬品性は、商品の材料そのものの耐薬品性を表すもので本商品の耐薬品性を保証するものではございません。

商品コード：

2500200414228

サイズ：

●全長：２８ｍｍ●ねじ径：ＰＴ３／４ｍｍ●内径：１／２ｍｍ●長さ：２８ｍｍ
