ツーリング・治工具

●金属加工時のクーラント液用のノズルとして最適です｡●フレキシブルなクーラントノズルを搭載しており､自在に角度調整が可能です｡●刃物に向かってピンポイントに噴射することができるため､切削､研削加工時の刃先の冷却に有効です｡●ノズル数:1●ノズル長(mm):269●穴径(mm):1/8●リンク:17●呼びサイズ:1/4●先端ノズルΦ1/8●アセタール樹脂●ノズルの構成変更時は専用組立工具が必要です。

商品コード：

2500205695653

●金属加工時のクーラント液用のノズルとして最適です｡●フレキシブルなクーラントノズルを搭載しており､自在に角度調整が可能です｡●刃物に向かってピンポイントに噴射することができるため､切削､研削加工時の刃先の冷却に有効です｡●バルブ付製品は､バルブの開閉によりクーラント液の噴射を手元で制御できます｡●ノズル数:1●穴径(mm):1/8●バルブ:82722●呼びサイズ:1/4●リンク:17●先端ノズルΦ1/8+バルブ付き●アセタール樹脂●ノズルの構成変更時は専用組立工具が必要です。

商品コード：

2500205695660

●金属加工時のクーラント液用のノズルとして最適です｡●フレキシブルなクーラントノズルを搭載しており､自在に角度調整が可能です｡●噴射口をマルチに配置しているため､幅広く均一に噴射することができます｡●ノズル数:1●穴径(mm):1×16●リンク:17●呼びサイズ:1/4●先端マルチホールノズル●アセタール樹脂●ノズルの構成変更時は専用組立工具が必要です。

商品コード：

2500205695677

●ワンタッチ操作でスライド軸や回転軸を素早く確実にロックできます｡●長さ(mm):36●幅(mm):20●高さ(mm):64●径(mm):14●適用シャフト径(mm):14●スピンロック●本体:ポリアミド(ガラス繊維強化)ブラック ノブ:SCS13(SUS304相当) クランパー:SUS630

商品コード：

2500205731986

サイズ：

●長さ(mm):36

●ワンタッチ操作でスライド軸や回転軸を素早く確実にロックできます｡●スピンロック

商品コード：

2500205731993

●ワンタッチ操作でスライド軸や回転軸を素早く確実にロックできます｡●スピンロック

商品コード：

2500205732006

●長さ(mm):33●外径(mm):8●ネジ径:M10●適用引込みクランプ:QLPD200タイプ●イマオ クランプボルト●SCM435 焼入焼戻 黒染め

商品コード：

2500205732402

サイズ：

●長さ(mm):33

●レバーを指定方向に回転させることでフック部分が動き､ワークを固定します｡●レバーの操作でワークの固定が可能です｡工具を持ち歩く必要がありません｡●高さ(mm):82●クランプ力(N):2200●ストローク(mm):1.5●取付ねじ(mm):M8●旋回方向:左●レバー許容荷重(N):200●ボディ､レバー､調整ボルト:スチール(S45C)●フック:スチール(SCM440)●カムシャフト:スチール(SCM415)●グリップ:フェノール樹脂

商品コード：

2500205732419

●送りねじシャフトやスライドシャフトを位置決め後､簡単確実にロックできます｡●従来の固定方法であるクランプレバーやノブ方式に比べ作業性が向上するため､調整場所が多い場合特に有効です｡またクランプレバーの旋回スペースを必要としないため､省スペースで設計できます｡●d(mm):10●L(mm):45●H(mm):42●クイックシャフトクランプ●本体､レバー:亜鉛ダイキャスト クロムメッキ●プッシュバー:青銅鋳物●板バネ:SUS304

商品コード：

2500205732518

●送りねじシャフトやスライドシャフトを位置決め後､簡単確実にロックできます｡●従来の固定方法であるクランプレバーやノブ方式に比べ作業性が向上する為､調整場所が多い場合特に有効です｡またクランプレバーの旋回スペースを必要としない為､省スペースで設計できます｡●クイックシャフトクランプ●本体:亜鉛ダイキャスト クロムメッキ●レバー:亜鉛ダイキャスト クロムメッキ●プッシュバー:黄銅(CAC402)●板バネ:SUS304●レバーをハンマーで叩いたり、パイプ等でクランプすると故障する恐れがあります。

商品コード：

2500205732525

●スプーン型グリップです｡●長さ(mm):62●幅(mm):37●適合ボルト:M10×1.5●スプーン型グリップ●フェノール樹脂

商品コード：

2500205755296

サイズ：

●長さ(mm):62

●空気用ワンタッチ磁石付ノズルです｡(噴霧状には吹けません)●自由に吹付方向を変えれます｡●耐圧蛇腹管製なので噴射がぶれにくいです｡●切削液の噴霧にはマジックカットe-ミストをご使用ください｡●エアガンとして…自動ダスター、工具冷却、工作物の切粉排除、水切り、プレス小物の吹き飛ばし、除塵など。

商品コード：

2500205756842

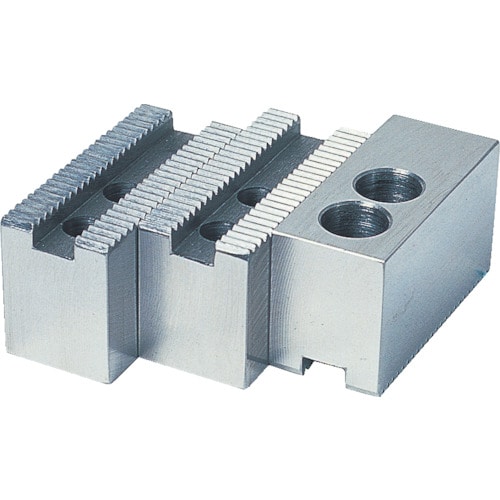

●パワーチャック用ソフトジョーです｡●チャックメーカー北川鉄工所純正品のため高品質です｡●長さ(mm):95●高さ(mm):38●チャックサイズ(インチ):8●チャック外径(インチ):8●ピッチ(mm):1.5●幅(mm):35

商品コード：

2500205759249

サイズ：

●長さ(mm):95

●テーブルT溝と同じサイズのボルト径が使用できます｡●炭素鋼を精密型鍛造した特殊ボルトです｡●クランプ（治工具）をテーブルへの固定に使用できます。●ねじ寸法:M20●T溝幅(mm):20●適合ボルト:186●高さ(mm):175●フランジ径(mm):20●S45C

商品コード：

2500205785514

●コンパクトでより多くのワークをセッティング可能です｡●ジョーの先端は､ラックが刻まれていて下方に押しつけクランプします｡●締め付け時､クランプヘッドが45°の傾斜をスライドします｡●黒皮用、薄いワークのクランプに。●長さ(mm):80●幅(mm):45●高さ(mm):22●クランプ力(N):9●適合ボルト:M12●口高(mm):10●締付力(kN):26●クランプストローク(mm):12●特殊鋼●処理:焼き入れ(30~35HRC)●六角棒レンチ(六角二面幅:6mm)

商品コード：

2500205785965

サイズ：

●長さ(mm):80

材料固定。●ご希望の穴径を開けることができるよう出荷時に加工されていないコレットも１個付属。●φ２／３／４／５／６／８／１０／１２／１４ｍｍのコレットチャックが付属

商品コード：

2502700030298

サイズ：

-

三つの爪が個別に動きます。●ＰＤ４００に標準装備。●丸材の固定。●材料取付可能寸法：正爪：３８×３８ｍｍ逆爪：１００×１００ｍｍ

商品コード：

2502700030458

サイズ：

-

●側面にローレット加工をしていることで、微調整が出来ます。●ロックナット付でボルトを固定出来ます。●専用治具として使用出来ます。●専用治具、組込品等に。●適合ボルト：M16●ねじ寸法：16●クランプ用ナット●焼き入れ硬度：HRC30～35°●仕上げ：黒染●S45C●単品●締め付け対象物が斜めになっている場合は気をつけて締め付ける事。●無理な締め付けはしないで下さい。

商品コード：

2500200258679

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200258686

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：36●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200258693

サイズ：

●対辺寸法：２４ｍｍ●高さ：３６ｍｍ

●締め付けナットを緩めるだけで取り外せます。●大量生産時に便利です。●クランプの代用として使用できます。●横からの脱着によって効率が良くなります。●クランプの代用として。●外径(mm)：65●適合ボルト：M16●厚さ(mm)：10●割幅(mm)：17●クランプ用治具●スチール(S45C)●処理：焼き入れ(HRC40)、黒染仕上げ●単品●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200258709

サイズ：

●外径：６５ｍｍ●厚さ：１０ｍｍ●割幅：１７ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258716

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：20●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200258723

サイズ：

●対辺寸法：２４ｍｍ●高さ：２０ｍｍ●フランジ径：３３ｍｍ

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200258730

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３ｍｍ

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258747

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３．０ｍｍ

●JIS規格の振れ精度以上の高精度を確保しています。●高精度と抜群の耐久力です。●研削仕上げのテーパ穴です。●強力で安定した把握力です。●ドリルなどの装着に。●つかみ能力(mm)：3.0～16.0●接続テーパ：JT3●外径(mm)：60.0●全長(mm)：96.0●精度(mm)：0.08●チャックハンドル

商品コード：

2500200258754

サイズ：

●外径：６０．０ｍｍ●全長：９６．０ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：28.4●フランジ径(mm)：37.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200258761

サイズ：

●対辺寸法：２４ｍｍ●高さ：２８．４ｍｍ●フランジ径：３７．０ｍｍ

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M16●高さ(mm)：12.9●フランジ径(mm)：37●内径(mm)：17●外径(mm)：37●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200258778

サイズ：

●高さ：１２．９ｍｍ●フランジ径：３７ｍｍ●内径：１７ｍｍ●外径：３７ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：15●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200258785

サイズ：

●対辺寸法：２４ｍｍ●高さ：１５ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：10●二面幅寸法(mm)：24●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200258808

サイズ：

●対辺寸法：２４ｍｍ●高さ：１０ｍｍ●二面幅寸法：２４ｍｍ

●脱着作業の効率を上げます。●ワッシャーを取り外す必要が無くなります。●クランプ作業が多い場合に。●幅(mm)：50●高さ(mm)：8●ねじ寸法：M16×2.0●ボルト径(mm)：M8●適合ボルト：M16●全長(mm)：68●ストローク(mm)：33●厚さ(mm)：8●かぎ幅(mm)：18●受けねじ：M8●ねじ首下：20●クランプ用治具●スチール（S45C）●処理：焼き入れ(HRC40)、黒染仕上げ●単品●M8キャップボルト●締め付け前にきちんとセットされているか確認してください。

商品コード：

2500200258822

サイズ：

●幅：５０ｍｍ●高さ：８ｍｍ●ボルト径：Ｍ８ｍｍ●全長：６８ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：25.5●フランジ径(mm)：33●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200258839

サイズ：

●対辺寸法：２４ｍｍ●高さ：２５．５ｍｍ●フランジ径：３３ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：25.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200258846

サイズ：

●対辺寸法：２４ｍｍ●高さ：２５．５ｍｍ●フランジ径：３５ｍｍ

●クランプに傾斜があってもナットで締め付け可能。●クランプとナットの緩衝。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：10.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200258853

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：１０．５ｍｍ

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17.0●高さ(mm)：10.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258860

サイズ：

●外径：３５ｍｍ●内径：１７．０ｍｍ●高さ：１０．５ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：15.8●高さ(mm)：15.8●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200258990

サイズ：

●Ｔ溝幅：１５．８ｍｍ●高さ：１５．８ｍｍ

●ねじがインチサイズですので素早くクランプができます。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：W3/4●H(mm)：適合T溝幅20●T溝幅(インチ)：13/16●スチール(S45C)●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200299931

サイズ：

●Ｔ溝幅：２０ｍｍ

●加工物の取り付け時間が短縮できます。●加工物の取り付けに補助材料は不要です。●フライス・マシニングの治工具として。●適合T溝幅 (mm)：20●スタッドボルト：M16●Tスタット・スタッドセット：2016TS●ステップクランプ：25S-58、40S-58、60S-58●ステップブロック：4-S、5-S、6-S

商品コード：

2500200304994

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M16●外径(mm)：40●内径(mm)：17●高さ(mm)：11●ガイド径：Φ20●厚み：8●ガイド厚み：3●ねじ径(mm)：20●全長(mm)：8●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200305007

サイズ：

●外径：４０ｍｍ●内径：１７ｍｍ●高さ：１１ｍｍ●ねじ径：２０ｍｍ●全長：８ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305052

サイズ：

●Ｔ溝幅：２０ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：20●適合ボルト：M16●テーブルスロット(mm)：20●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200305076

サイズ：

●Ｔ溝幅：２０ｍｍ●テーブルスロット：２０ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305236

サイズ：

●Ｔ溝幅：２０ｍｍ

●圧縮空気を供給するだけで-60℃の冷風を創り出せます。●ピンポイントの冷却が可能です。●駆動部が無く構造が簡単なため、内部清掃が容易です。●構造が簡単なため、故障がほとんどありません。●機械加工時の刃先冷却、製品冷却に。●カメラ、センサー類の冷却に。●空気消費量(L/min)：145～700●使用空気圧力(MPa)：0.27～0.69●圧縮空気供給口：NPT-1/4●全長(mm)：353.7●接続口径：NPT-1/4●ノズル全長(mm)：118.2●ノズル径：9.8●接続径：NPT-1/4●最大使用圧力(MPa)：1●使用圧力(MPa)：0.27～0.69●吐出口：φ9.8●適合流体：圧縮空気(エア)●冷却能力（W）　87～423：0.27MPa～0.69MPa　（冷風比率　60%時）●本体：アルミ●ノズル：樹脂●冷風側サイレンサー、コールドキャップ、フレキノズル、ブッシングゼネレータ×6個●清浄で乾燥した圧縮空気を使用してください。

商品コード：

2500200330078

サイズ：

●全長：３５３．７ｍｍ●ノズル全長：１１８．２ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh30の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：8●台座高さl1(mm)：16●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346758

サイズ：

●外径ｄ１：８ｍｍ●台座高さｌ１：１６ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh31の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：10●台座高さl1(mm)：10●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346765

サイズ：

●外径ｄ１：１０ｍｍ●台座高さｌ１：１０ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh32の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：10●台座高さl1(mm)：18●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346772

サイズ：

●外径ｄ１：１０ｍｍ●台座高さｌ１：１８ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh33の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：12●台座高さl1(mm)：10●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346789

サイズ：

●外径ｄ１：１２ｍｍ●台座高さｌ１：１０ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh34の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：12●台座高さl1(mm)：18●ピン径d2(mm)：6●ピン長さl2(mm)：9●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346796

サイズ：

●外径ｄ１：１２ｍｍ●台座高さｌ１：１８ｍｍ●ピン径ｄ２：６ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh35の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：16●台座高さl1(mm)：13●ピン径d2(mm)：8●ピン長さl2(mm)：12●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346802

サイズ：

●外径ｄ１：１６ｍｍ●台座高さｌ１：１３ｍｍ●ピン径ｄ２：８ｍｍ

●ワークの位置決め用の基準ピンとして使用します。●ＤＩＮ６３２１のＣ型です。●円筒形のピンは、高さがh36の公差を持っており、公差穴と共に位置決めに。●ストッパーや足にも。●面取りを施したダイア・ピンは、穴間隔の公差を吸収しワークの固定方向を決めるために。●外径d1(mm)：16●台座高さl1(mm)：22●ピン径d2(mm)：8●ピン長さl2(mm)：12●DIN　6321／ダイア・ピン、DIN6321　C型●工具鋼、焼入れ、研磨

商品コード：

2500200346819

サイズ：

●外径ｄ１：１６ｍｍ●台座高さｌ１：２２ｍｍ●ピン径ｄ２：８ｍｍ
