ツーリング・治工具

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M14●外径(mm)：28●内径(mm)：16.5●高さ(mm)：5.6●耐荷重(静荷重)(max. kN)：53●ネジの締付トルク(max. Nm)：130●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354432

サイズ：

●外径：２８ｍｍ●内径：１６．５ｍｍ●高さ：５．６ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：23.2●高さ(mm)：7.5●耐荷重(静荷重)(max. kN)：117●ネジの締付トルク(max. Nm)：407●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354456

サイズ：

●外径：３６ｍｍ●内径：２３．２ｍｍ●高さ：７．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：28●高さ(mm)：9.5●耐荷重(静荷重)(max. kN)：168●ネジの締付トルク(max. Nm)：698●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354463

サイズ：

●外径：４４ｍｍ●内径：２８ｍｍ●高さ：９．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：35●高さ(mm)：12●耐荷重(静荷重)(max. kN)：269●ネジの締付トルク(max. Nm)：1355●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354470

サイズ：

●外径：５６ｍｍ●内径：３５ｍｍ●高さ：１２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M36●外径(mm)：68●内径(mm)：42●高さ(mm)：15●耐荷重(静荷重)(max. kN)：394●ネジの締付トルク(max. Nm)：2372●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354487

サイズ：

●外径：６８ｍｍ●内径：４２ｍｍ●高さ：１５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M42●外径(mm)：78●内径(mm)：49●高さ(mm)：18●耐荷重(静荷重)(max. kN)：542●ネジの締付トルク(max. Nm)：3802●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354494

サイズ：

●外径：７８ｍｍ●内径：４９ｍｍ●高さ：１８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：56●高さ(mm)：22●耐荷重(静荷重)(max. kN)：714●ネジの締付トルク(max. Nm)：5730●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354500

サイズ：

●外径：９２ｍｍ●内径：５６ｍｍ●高さ：２２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M60●外径(mm)：112●内径(mm)：70●高さ(mm)：28●耐荷重(静荷重)(max. kN)：1122●ネジの締付トルク(max. Nm)：12219●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354517

サイズ：

●外径：１１２ｍｍ●内径：７０ｍｍ●高さ：２８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：17●内径(mm)：7.1●高さ(mm)：4●耐荷重(静荷重)(max. kN)：9●ネジの締付トルク(max. Nm)：10●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354524

サイズ：

●外径：１７ｍｍ●内径：７．１ｍｍ●高さ：４ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：24●内径(mm)：9.6●高さ(mm)：5●耐荷重(静荷重)(max. kN)：17●ネジの締付トルク(max. Nm)：25●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354531

サイズ：

●外径：２４ｍｍ●内径：９．６ｍｍ●高さ：５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：30●内径(mm)：12●高さ(mm)：5●耐荷重(静荷重)(max. kN)：26●ネジの締付トルク(max. Nm)：46●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354548

サイズ：

●外径：３０ｍｍ●内径：１２ｍｍ●高さ：５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：36●内径(mm)：14.2●高さ(mm)：6●耐荷重(静荷重)(max. kN)：38●ネジの締付トルク(max. Nm)：82●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354555

サイズ：

●外径：３６ｍｍ●内径：１４．２ｍｍ●高さ：６ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：60●内径(mm)：28●高さ(mm)：10●耐荷重(静荷重)(max. kN)：168●ネジの締付トルク(max. Nm)：698●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354579

サイズ：

●外径：６０ｍｍ●内径：２８ｍｍ●高さ：１０ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：68●内径(mm)：35●高さ(mm)：12●耐荷重(静荷重)(max. kN)：269●ネジの締付トルク(max. Nm)：1355●形状G●熱処理鋼●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354586

サイズ：

●外径：６８ｍｍ●内径：３５ｍｍ●高さ：１２ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：6.4●高さ(mm)：2.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：4/5.2●適合ボルト呼び径：6●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク(max. Nm)：6●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354593

サイズ：

●外径：１２ｍｍ●内径：６．４ｍｍ●高さ：２．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：3.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：5.3/6.8●適合ボルト呼び径：8●耐荷重(静荷重)(max. kN)：12●ネジの締付トルク(max. Nm)：16●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354609

サイズ：

●外径：１７ｍｍ●内径：８．４ｍｍ●高さ：３．２ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：4●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：6.3/7.1●適合ボルト呼び径：10●耐荷重(静荷重)(max. kN)：16●ネジの締付トルク(max. Nm)：32●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354616

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：13●高さ(mm)：4.6●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：7.9/8.9●適合ボルト呼び径：12●耐荷重(静荷重)(max. kN)：24●ネジの締付トルク(max. Nm)：56●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354623

サイズ：

●外径：２４ｍｍ●内径：１３ｍｍ●高さ：４．６ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：17●高さ(mm)：5.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：9.3/10.1●適合ボルト呼び径：16●耐荷重(静荷重)(max. kN)：45●ネジの締付トルク(max. Nm)：135●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354630

サイズ：

●外径：３０ｍｍ●内径：１７ｍｍ●高さ：５．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.6/12.1●適合ボルト呼び径：20●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク(max. Nm)：280●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354647

サイズ：

●外径：３６ｍｍ●内径：２１ｍｍ●高さ：６．３ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：8.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：14.9/15.4●適合ボルト呼び径：24●耐荷重(静荷重)(max. kN)：105●ネジの締付トルク(max. Nm)：455●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354654

サイズ：

●外径：４４ｍｍ●内径：２５ｍｍ●高さ：８．２ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：18.8/18.8●適合ボルト呼び径：30●耐荷重(静荷重)(max. kN)：191●ネジの締付トルク(max. Nm)：1050●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354661

サイズ：

●外径：５６ｍｍ●内径：３１ｍｍ●高さ：１１．２ｍｍ

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35●適合ボルト呼び径：48●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354678

サイズ：

●外径：９２ｍｍ●内径：５０ｍｍ●高さ：２１ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：7.1●高さ(mm)：2.8●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354685

サイズ：

●外径：１２ｍｍ●内径：７．１ｍｍ●高さ：２．８ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：9.6●高さ(mm)：3.5●耐荷重(静荷重)(max. kN)：12●ネジの締付トルク (max. Nm)：：16●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354692

サイズ：

●外径：１７ｍｍ●内径：９．６ｍｍ●高さ：３．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：12●高さ(mm)：4.2●耐荷重(静荷重)(max. kN)：16●ネジの締付トルク (max. Nm)：：32●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354708

サイズ：

●外径：２１ｍｍ●内径：１２ｍｍ●高さ：４．２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：14.2●高さ(mm)：5●耐荷重(静荷重)(max. kN)：24●ネジの締付トルク (max. Nm)：：56●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354715

サイズ：

●外径：２４ｍｍ●内径：１４．２ｍｍ●高さ：５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：19●高さ(mm)：6.2●耐荷重(静荷重)(max. kN)：45●ネジの締付トルク (max. Nm)：：135●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354722

サイズ：

●外径：３０ｍｍ●内径：１９ｍｍ●高さ：６．２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：23.2●高さ(mm)：7.5●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク (max. Nm)：：280●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354739

サイズ：

●外径：３６ｍｍ●内径：２３．２ｍｍ●高さ：７．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：28●高さ(mm)：9.5●耐荷重(静荷重)(max. kN)：105●ネジの締付トルク (max. Nm)：：455●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354746

サイズ：

●外径：４４ｍｍ●内径：２８ｍｍ●高さ：９．５ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：56●高さ(mm)：22●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354753

サイズ：

●外径：９２ｍｍ●内径：５６ｍｍ●高さ：２２ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：17●内径(mm)：7.1●高さ(mm)：4.0●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354760

サイズ：

●外径：１７ｍｍ●内径：７．１ｍｍ●高さ：４．０ｍｍ

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：50●内径(mm)：23.2●高さ(mm)：8.0●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク (max. Nm)：：280●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354777

サイズ：

●外径：５０ｍｍ●内径：２３．２ｍｍ●高さ：８．０ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：7.0●耐荷重(静荷重) (max. kN)：9●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354784

サイズ：

●外径：１３ｍｍ●内径：６．４ｍｍ●高さ：７．０ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：8.5●耐荷重(静荷重) (max. kN)：17●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354791

サイズ：

●外径：１７ｍｍ●内径：８．４ｍｍ●高さ：８．５ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：10.4●耐荷重(静荷重) (max. kN)：26●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354807

サイズ：

●外径：２１ｍｍ●内径：１０．５ｍｍ●高さ：１０．４ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：13.1●耐荷重(静荷重) (max. kN)：38●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354814

サイズ：

●外径：２５ｍｍ●内径：１３ｍｍ●高さ：１３．１ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：17.0●耐荷重(静荷重) (max. kN)：73●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354821

サイズ：

●外径：３２ｍｍ●内径：１７ｍｍ●高さ：１７．０ｍｍ

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：20.3●耐荷重(静荷重) (max. kN)：117●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354838

サイズ：

●外径：４０ｍｍ●内径：２１ｍｍ●高さ：２０．３ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M6●外径(mm)：17●内径(mm)：6.4●高さ(mm)：3●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354890

サイズ：

●外径：１７ｍｍ●内径：６．４ｍｍ●高さ：３ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M8●外径(mm)：23●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354906

サイズ：

●外径：２３ｍｍ●内径：８．４ｍｍ●高さ：４ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354913

サイズ：

●外径：２８ｍｍ●内径：１０．５ｍｍ●高さ：４ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M12●外径(mm)：35●内径(mm)：13●高さ(mm)：5●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354920

サイズ：

●外径：３５ｍｍ●内径：１３ｍｍ●高さ：５ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M14●外径(mm)：40●内径(mm)：15●高さ(mm)：5●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354937

サイズ：

●外径：４０ｍｍ●内径：１５ｍｍ●高さ：５ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M16●外径(mm)：45●内径(mm)：17●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354944

サイズ：

●外径：４５ｍｍ●内径：１７ｍｍ●高さ：６ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M18●外径(mm)：45●内径(mm)：19●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354951

サイズ：

●外径：４５ｍｍ●内径：１９ｍｍ●高さ：６ｍｍ

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354968

サイズ：

●外径：５０ｍｍ●内径：２１ｍｍ●高さ：６ｍｍ

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M5●外径(mm)：13●内径(mm)：5.3●高さ(mm)：3●熱処理鋼、熱処理、黒染

商品コード：

2500200354975

サイズ：

●外径：１３ｍｍ●内径：５．３ｍｍ●高さ：３ｍｍ

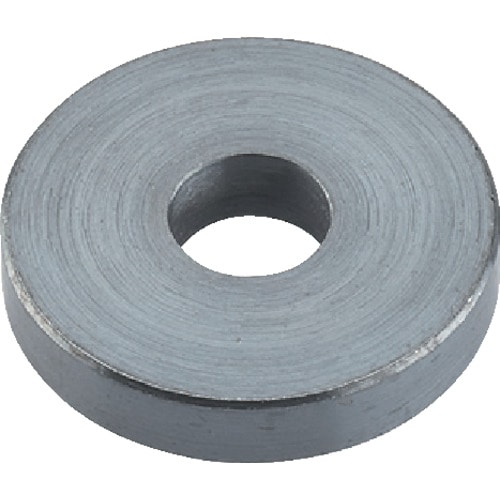

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M6●外径(mm)：17●内径(mm)：6.4●高さ(mm)：3●熱処理鋼、熱処理、黒染

商品コード：

2500200354982

サイズ：

●外径：１７ｍｍ●内径：６．４ｍｍ●高さ：３ｍｍ

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M8●外径(mm)：24●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、黒染

商品コード：

2500200354999

サイズ：

●外径：２４ｍｍ●内径：８．４ｍｍ●高さ：４ｍｍ
