ツーリング・治工具

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：8.0

商品コード：

2500201699419

サイズ：

●把握径：８．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：10.0

商品コード：

2500201699457

サイズ：

●把握径：１０．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：11.0

商品コード：

2500201699471

サイズ：

●把握径：１１．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：12.5

商品コード：

2500201699495

サイズ：

●把握径：１２．５ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：14.0

商品コード：

2500201699518

サイズ：

●把握径：１４．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：9.5

商品コード：

2500201699532

サイズ：

●把握径：９．５ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：15.0

商品コード：

2500201699693

サイズ：

●把握径：１５．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：17.0

商品コード：

2500201699716

サイズ：

●把握径：１７．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：19.0

商品コード：

2500201699730

サイズ：

●把握径：１９．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：21.0

商品コード：

2500201699754

サイズ：

●把握径：２１．０ｍｍ

●高さ調整式シンクロ用タップホルダSTM用の高精度コレットです。●センタースルークーラント対応です。●把握径(mm)：23.0

商品コード：

2500201699778

サイズ：

●把握径：２３．０ｍｍ

●本体が最大24°まで傾斜しても取り付けができる機構になっています。●加工物の固定に。●適合ボルト：M10●クランプ本体：FTB10●スタッドボルト：FTN10100●自在座金：FTZ10●六角ナット：FTU10●Tスロットナット：FTS1012●スチール(S55C)●本体、自在座金、六角ナット、スタッドボルト、Tスロットナット

商品コード：

2500201702577

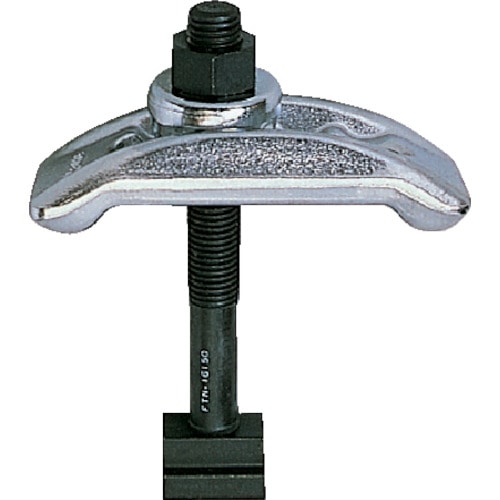

●本体が最大24°まで傾斜しても取り付けができる機構になっています。●加工物の固定に。●適合ボルト：M14●クランプ本体：FTB14●スタッドボルト：FTN14150●自在座金：FTZ14●六角ナット：FTU14●Tスロットナット：FTS1416●スチール(S55C)●本体、自在座金、六角ナット、スタッドボルト、Tスロットナット

商品コード：

2500201703246

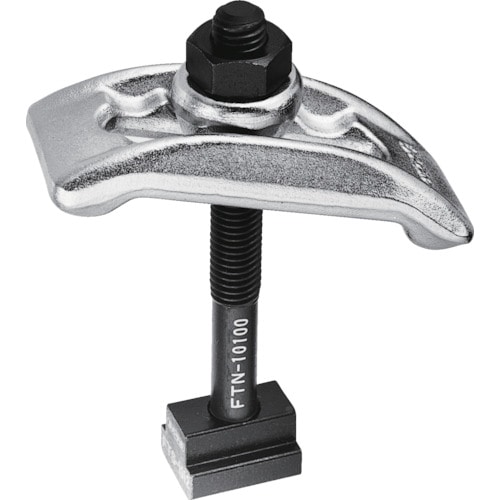

●本体が最大24°まで傾斜しても取り付けができる機構になっています。●加工物の固定に。●適合ボルト：M16●クランプ本体：FTB16●スタッドボルト：FTN16150●自在座金：FTZ16●六角ナット：FTU16●Tスロットナット：FTS1618●スチール(S55C)●本体、自在座金、六角ナット、スタッドボルト、Tスロットナット

商品コード：

2500201703390

●フラットタイプの精度は幅±0.01・高さ±0.01・長さ±0.5です。●熱処理をしておりますので耐摩耗性に優れております。●爪金も付属しておりますので薄物加工にも便利です。●持ち運びに便利な持ち手の付いたプラスチックケース付です。●測定・機械加工等においての高さ調整に。●幅×高さ×長さ(mm)：GP-102-55×16×100GP-102-66×18×100GP-102-88×24×100GP-102-1010×30×100GP-102-1212×36×150GP-102-1414×48×150GP-102-1818×60×150GP-102-2222×62×150GP-102L15×31×200●セット内容：GP-102-5,GP-102-6,GP-102-8,GP-102-10,GP-102-12,GP-102-14,GP-102-18,GP-102-22●ニューストロング平行台セット●スチール(S45C)●硬度：HRC45前後●ケース●フラットタイプ8種類各2個1組●爪金2枚(L形幅15×長200×厚31×口厚2.5)●セット制作上各サイズの単品販売は不可です。別作にて都度見積りいたします。

商品コード：

2500201777803

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：30●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838047

サイズ：

●高さ：３０ｍｍ●胴径：５５ｍｍ

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：50●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838054

サイズ：

●高さ：５０ｍｍ●胴径：５５ｍｍ

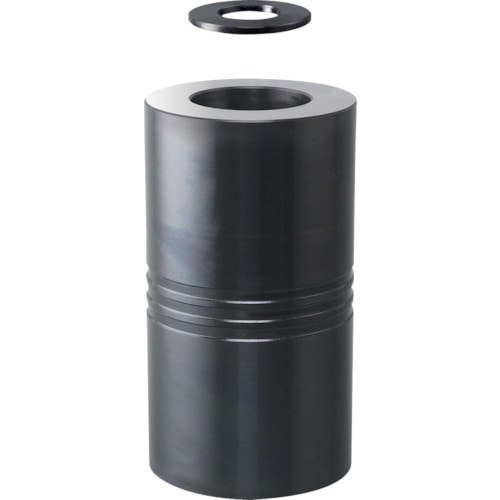

●付属のワッシャーを使用する事でテーブル溝に合わせ、M16とM20のボルトを使い分けることができます。●加工物の高さ位置決めに。●高さ(mm)：75●ねじ径：M16/M20●高さ精度(mm)：±0.01●胴径(mm)：55●付属ワッシャー使用時ねじ径/不使用時ねじ径：M16/M20●本体、ワッシャー：スチール(S45C)●処理：焼き入れ(HRC45)●ワッシャー(CFW-16)×1枚

商品コード：

2500201838061

サイズ：

●高さ：７５ｍｍ●胴径：５５ｍｍ

●真空エジェクタを使用しているため、専用の真空ポンプが要りません。●工場内のコンプレッサーからワンタッチ管継手用チューブを差し込むだけで使用OKです。●エアによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材でも使用可能です。●減圧弁で吸着力の調整が可能で、調整することによりエア消費量を20%カットします。●OFF時はバキューム穴から微量なエアを常に放出し、回路内への異物混入を防ぎます。●ベース取り付け穴を設け並列使用時の取り付けができます。●位置決めおよび加工物のずれ防止のサイド板付です。●コンプレッサーからのエアにて加工物を瞬時に吸着、固定。●300×350●吸着面(mm)：300×350●幅(mm)：300●奥行(mm)：350●高さ(mm)：65●最大吸着力(kN)：2.99●吸引孔数：1●エア消費量(L/min)：60●平行度：0.01mm/100mm●全高(mm)：65●上下面研磨仕上げ●本体サイドに取付け溝を設けていますので、別売ソリッドクランプ：SC1400(M14)・SC1600(M16)・SC1800(M18)にて固定して下さい●ネオロン(約2周分)●シリコンゴム(約1周分)●ワンタッチ管継手用2層チューブ(0.5m)●ワンタッチ管継手付カプラ1個●並列使用でのご購入の場合は、事前にその旨にてご連絡のうえ手配をお願いいたします。

商品コード：

2500202985191

サイズ：

●吸着面：３００×３５０ｍｍ●幅：３００ｍｍ●奥行：３５０ｍｍ●高さ：６５ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ2]])：5Mpa●全長(mm)：154●二面幅寸法(mm)：16●内径(mm)：1/4●流量(L/min)：60●品名：専用レンチ 16ｍｍ●最大使用圧力(MPa)：5●呼びサイズ：1/4●SUS303

商品コード：

2500202987034

サイズ：

●全長：１５４ｍｍ●二面幅寸法：１６ｍｍ●内径：１／４ｍｍ

●耐久性に優れたSUS303を使用し樹脂製に比べ格段に長寿命になっています。●ネジ式の為、樹脂クーラントホースに比べ保持強度が格段に向上しています。●保持強度が高い為、高圧クーラントや機械振動、切り屑による干渉等でホース形状の変化がありません。●切削、研削加工時の工具先端冷却等に。●最大使用液圧力(kg/[[ＣＭ2]])：5Mpa●全長(mm)：167●呼びサイズ：1/2●最大使用圧力(MPa)：5●流量(L/min)：60●内径(mm)：1/2●品名：専用レンチ 19ｍｍ●二面寸法(mm)：19●SUS303

商品コード：

2500202987140

サイズ：

●全長：１６７ｍｍ●内径：１／２ｍｍ●二面寸法：１９ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：25●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203001197

サイズ：

●対辺寸法：１７ｍｍ●高さ：２５ｍｍ

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：13●フランジ径(mm)：22●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。。

商品コード：

2500203001203

サイズ：

●対辺寸法：１７ｍｍ●高さ：１３ｍｍ●フランジ径：２２ｍｍ

●ナットの直締付によるキズの低減し、座面を確保します。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●適合ボルト：M10●外径(mm)：22●内径(mm)：11●高さ(mm)：3●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500203001210

サイズ：

●外径：２２ｍｍ●内径：１１ｍｍ●高さ：３ｍｍ

●治具の固定用として。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：6●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203001227

サイズ：

●対辺寸法：１７ｍｍ●高さ：６ｍｍ

●クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。●ワークの固定に。●長さ(mm)：250●幅(mm)：49●高さ(mm)：37.5●適合ボルト：M22、M24●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認のうえご使用ください。

商品コード：

2500203001333

サイズ：

●長さ：２５０ｍｍ●幅：４９ｍｍ●高さ：３７．５ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203002057

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：21●適合ボルト：M12●高さ(mm)：32●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203003191

サイズ：

●対辺寸法：２１ｍｍ●高さ：３２ｍｍ

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。

商品コード：

2500203003207

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●ナットの直締付によるキズの低減し、座面を確保します。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：3●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500203003214

サイズ：

●外径：２５ｍｍ●内径：１３ｍｍ●高さ：３ｍｍ

●治具の固定用として。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：7●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203003221

サイズ：

●対辺寸法：１９ｍｍ●高さ：７ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：14●適合ボルト：M10●ねじ寸法：M10●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203003580

サイズ：

●Ｔ溝幅：１４ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：14●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203003597

サイズ：

●Ｔ溝幅：１４ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：21●適合ボルト：M14●高さ(mm)：32●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203004129

サイズ：

●対辺寸法：２１ｍｍ●高さ：３２ｍｍ

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：17●フランジ径(mm)：28●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。

商品コード：

2500203004136

サイズ：

●対辺寸法：２２ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●ナットの直締付によるキズの低減し、座面を確保します。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500203004143

サイズ：

●外径：２８ｍｍ●内径：１５ｍｍ●高さ：３ｍｍ

●治具の固定用として。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：8●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203004150

サイズ：

●対辺寸法：２２ｍｍ●高さ：８ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203004846

サイズ：

●Ｔ溝幅：１６ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●ねじ寸法：M14●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203004853

サイズ：

●Ｔ溝幅：１６ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：26●適合ボルト：M16●高さ(mm)：40●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203004969

サイズ：

●対辺寸法：２６ｍｍ●高さ：４０ｍｍ

●ナットの直締付によるキズの低減し、座面を確保します。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500203004983

サイズ：

●外径：３５ｍｍ●内径：１７ｍｍ●高さ：３ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：18●適合ボルト：M14●ねじ寸法：M14●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203005249

サイズ：

●Ｔ溝幅：１８ｍｍ

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：20●フランジ径(mm)：35●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。

商品コード：

2500203005652

サイズ：

●対辺寸法：２７ｍｍ●高さ：２０ｍｍ●フランジ径：３５ｍｍ

●治具の固定用として。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：11●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203005676

サイズ：

●対辺寸法：２７ｍｍ●高さ：１１ｍｍ

●斜面にギザギザがついているため、ステップクランプと使用することで高さ調整が容易にできます。●クランプの高さ調整に。●幅(mm)：37●高さ(mm)：59●厚さ(mm)：38●適合高さ(mm)：61～83●スチール(S50C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプが上下また左右に傾いていないか確認をしてください。

商品コード：

2500203021720

サイズ：

●幅：３７ｍｍ●高さ：５９ｍｍ●厚さ：３８ｍｍ

●斜面にギザギザがついているため、ステップクランプと使用することで高さ調整が容易にできます。●クランプの高さ調整に。●幅(mm)：59●高さ(mm)：97●厚さ(mm)：38●適合高さ(mm)：99～135●スチール(S50C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプが上下また左右に傾いていないか確認をしてください。

商品コード：

2500203023366

サイズ：

●幅：５９ｍｍ●高さ：９７ｍｍ●厚さ：３８ｍｍ

●クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。●ワークの固定に。●長さ(mm)：150●幅(mm)：49●高さ(mm)：31.5●適合ボルト：M22、M24●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認のうえご使用ください。

商品コード：

2500203023977

サイズ：

●長さ：１５０ｍｍ●幅：４９ｍｍ●高さ：３１．５ｍｍ

●クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。●ワークの固定に。●長さ(mm)：150●幅(mm)：32●高さ(mm)：21.5●適合ボルト：M12、M14●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認のうえご使用ください。

商品コード：

2500203023984

サイズ：

●長さ：１５０ｍｍ●幅：３２ｍｍ●高さ：２１．５ｍｍ

●クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。●ワークの固定に。●長さ(mm)：150●幅(mm)：38●高さ(mm)：24.5●適合ボルト：M18、M20●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認のうえご使用ください。

商品コード：

2500203023991

サイズ：

●長さ：１５０ｍｍ●幅：３８ｍｍ●高さ：２４．５ｍｍ

●クランプの片側にギザギザがついているので、ステップブロックと使用することで高さ調整が容易にできます。●ワークの固定に。●長さ(mm)：150●幅(mm)：28.5●高さ(mm)：18.5●適合ボルト：M8、M10●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●クランプ片側セレ-ションにゴミ等、付着していないか確認のうえご使用ください。

商品コード：

2500203024004

サイズ：

●長さ：１５０ｍｍ●幅：２８．５ｍｍ●高さ：１８．５ｍｍ
