ツーリング・治工具

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●本体取り付けが長穴形状のため、グリッドプレートに最適です。●幅(mm)：19.1●高さ(mm)：15.8●クランプ力(N)：8900●奥行(mm)：54.9●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202206395

サイズ：

●幅：１９．１ｍｍ●高さ：１５．８ｍｍ●奥行：５４．９ｍｍ

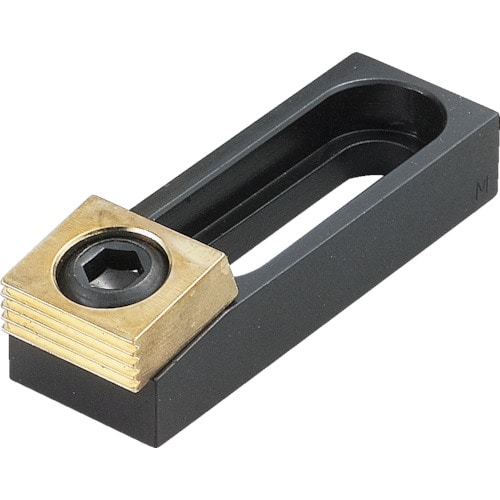

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●本体取り付けが長穴形状のため、グリッドプレートに最適です。●幅(mm)：28.5●高さ(mm)：15.8●クランプ力(N)：17000●奥行(mm)：85.6●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202206401

サイズ：

●幅：２８．５ｍｍ●高さ：１５．８ｍｍ●奥行：８５．６ｍｍ

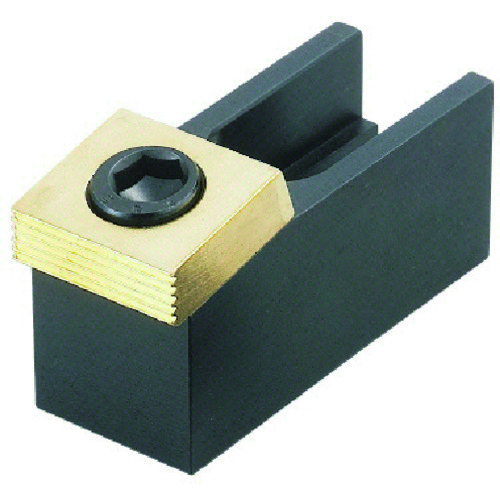

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●本体取り付けが長穴形状のため、グリッドプレートに最適です。●幅(mm)：38.1●高さ(mm)：41.2●クランプ力(N)：26000●奥行(mm)：96.5●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202206418

サイズ：

●幅：３８．１ｍｍ●高さ：４１．２ｍｍ●奥行：９６．５ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M4×0.70●径(mm)：5.5●ねじ長さ(mm)：10●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：3●スチール(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202206982

サイズ：

●径：５．５ｍｍ●ねじ長さ：１０ｍｍ●二面幅寸法：３ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M6×1.00●径(mm)：8.0●ねじ長さ(mm)：12●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：4●(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202206999

サイズ：

●径：８．０ｍｍ●ねじ長さ：１２ｍｍ●二面幅寸法：４ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M8×1.25●径(mm)：10.3●ねじ長さ(mm)：16●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：5●(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207002

サイズ：

●径：１０．３ｍｍ●ねじ長さ：１６ｍｍ●二面幅寸法：５ｍｍ

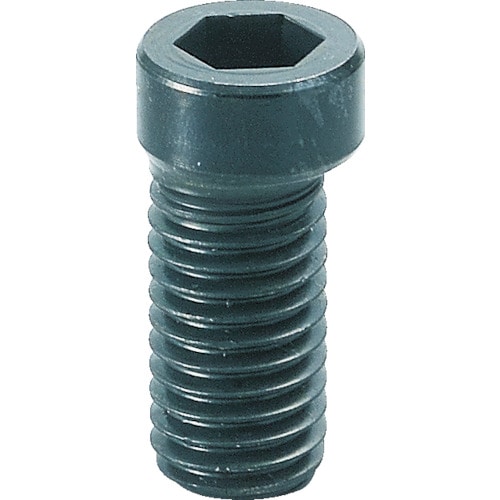

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M10×1.50●径(mm)：12.5●ねじ長さ(mm)：20●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：7●(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207019

サイズ：

●径：１２．５ｍｍ●ねじ長さ：２０ｍｍ●二面幅寸法：７ｍｍ

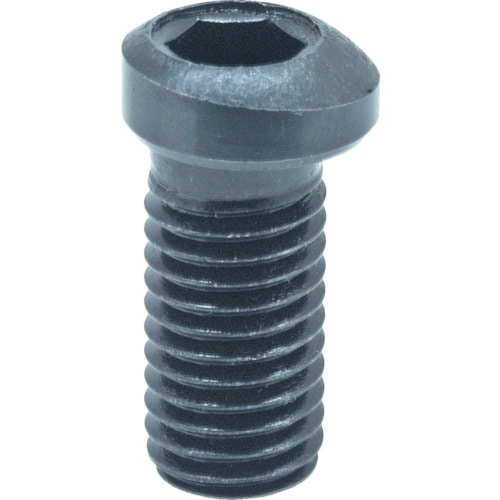

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M12×1.75●径(mm)：16.6●ねじ長さ(mm)：25●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：8●(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207026

サイズ：

●径：１６．６ｍｍ●ねじ長さ：２５ｍｍ●二面幅寸法：８ｍｍ

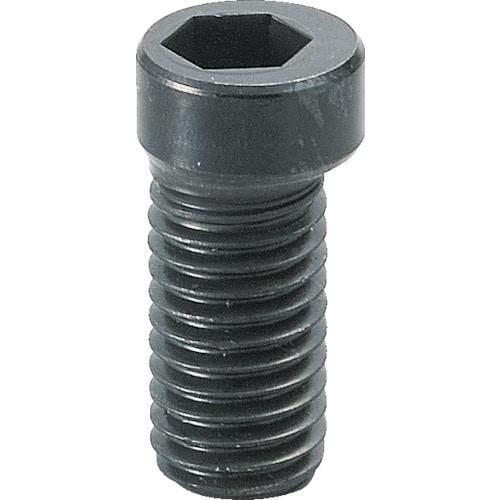

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●MBFC・MBRFC・MBFCSタイプ用の交替カムスクリューです。●フィックスチャークランプ、ラウンドフィックスチャークランプの交換部品として。●ねじ寸法：M16×2.00●径(mm)：20.5●ねじ長さ(mm)：30●適合クランプ：MBFC・MBRFC・MBFCSタイプ●二面幅寸法(mm)：12●(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207033

サイズ：

●径：２０．５ｍｍ●ねじ長さ：３０ｍｍ●二面幅寸法：１２ｍｍ

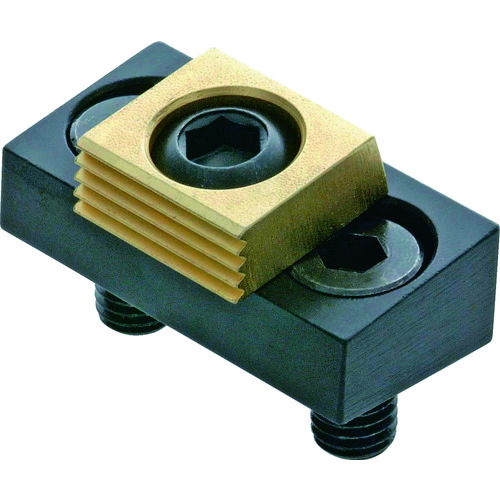

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●カムスクリューにより、迅速で強力なクランプができます。●背面をストッパーとして使用できます。●シンプル ＆ コンパクト設計によりワークの多数個取りに最適です。●幅(mm)：43.2●高さ(mm)：16●クランプ力(N)：8800●ねじ寸法：M8×15L●奥行(mm)：19.0●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202207057

サイズ：

●幅：４３．２ｍｍ●高さ：１６ｍｍ●奥行：１９．０ｍｍ

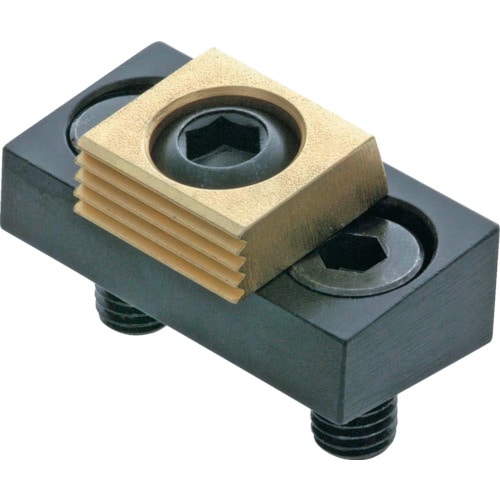

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●カムスクリューにより、迅速で強力なクランプができます。●背面をストッパーとして使用できます。●シンプル ＆ コンパクト設計によりワークの多数個取りに最適です。●幅(mm)：54●高さ(mm)：16●クランプ力(N)：17000●ねじ寸法：M10×20L●奥行(mm)：25.4●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202207064

サイズ：

●幅：５４ｍｍ●高さ：１６ｍｍ●奥行：２５．４ｍｍ

●下方向への確実なクランプができます。●クランプジョーを反転することで、ワークの仕上面、黒皮面の両方に対応できます。●カムスクリューにより、迅速で強力なクランプができます。●背面をストッパーとして使用できます。●シンプル ＆ コンパクト設計によりワークの多数個取りに最適です。●幅(mm)：75●高さ(mm)：31.5●クランプ力(N)：26000●ねじ寸法：M12×30L●奥行(mm)：38.1●本体、クランプジョー：スチール(S17C)●カムスクリュー：スチール(SCM440)

商品コード：

2500202207071

サイズ：

●幅：７５ｍｍ●高さ：３１．５ｍｍ●奥行：３８．１ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：6.1～6.7●高さ(mm)：6.9●クランプ力(N)：800●ねじ寸法：M2×0.40●奥行(mm)：8.1●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207187

サイズ：

●幅：６．１～６．７ｍｍ●高さ：６．９ｍｍ●奥行：８．１ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：9.1～10●高さ(mm)：9.7●クランプ力(N)：1300●ねじ寸法：M2.5×0.45●奥行(mm)：11.9●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207194

サイズ：

●幅：９．１～１０ｍｍ●高さ：９．７ｍｍ●奥行：１１．９ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：12.3～13.2●高さ(mm)：14.5●クランプ力(N)：2200●ねじ寸法：M4×0.70●奥行(mm)：15.9●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207200

サイズ：

●幅：１２．３～１３．２ｍｍ●高さ：１４．５ｍｍ●奥行：１５．９ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：18.6～20.3●高さ(mm)：19●クランプ力(N)：6600●ねじ寸法：M6×1.00●奥行(mm)：23.8●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207217

サイズ：

●幅：１８．６～２０．３ｍｍ●高さ：１９ｍｍ●奥行：２３．８ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：24.8～26.9●高さ(mm)：25.9●クランプ力(N)：8800●ねじ寸法：M8×1.25●奥行(mm)：31.7●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207224

サイズ：

●幅：２４．８～２６．９ｍｍ●高さ：２５．９ｍｍ●奥行：３１．７ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：37.3～39.9●高さ(mm)：38.6●クランプ力(N)：15000●ねじ寸法：M12×1.75●奥行(mm)：47.6●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207231

サイズ：

●幅：３７．３～３９．９ｍｍ●高さ：３８．６ｍｍ●奥行：４７．６ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：49.7～53●高さ(mm)：51.5●クランプ力(N)：26000●ねじ寸法：M16×2.00●奥行(mm)：63.5●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207248

サイズ：

●幅：４９．７～５３ｍｍ●高さ：５１．５ｍｍ●奥行：６３．５ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●ワーク形状に合わせたセルフカットでご使用できます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：28.6～30.7●高さ(mm)：12.7●クランプ力(N)：2200●ねじ寸法：M4×0.70●奥行(mm)：15.7●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207255

サイズ：

●幅：２８．６～３０．７ｍｍ●高さ：１２．７ｍｍ●奥行：１５．７ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●ワーク形状に合わせたセルフカットでご使用できます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：38.1～40.3●高さ(mm)：19.1●クランプ力(N)：6600●ねじ寸法：M6×1.00●奥行(mm)：23.9●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207262

サイズ：

●幅：３８．１～４０．３ｍｍ●高さ：１９．１ｍｍ●奥行：２３．９ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●ワーク形状に合わせたセルフカットでご使用できます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：50.8～54.1●高さ(mm)：25.4●クランプ力(N)：8800●ねじ寸法：M8×1.25●奥行(mm)：31.8●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207279

サイズ：

●幅：５０．８～５４．１ｍｍ●高さ：２５．４ｍｍ●奥行：３１．８ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●ワーク形状に合わせたセルフカットでご使用できます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：76.2～80.3●高さ(mm)：38.1●クランプ力(N)：15000●ねじ寸法：M12×1.75●奥行(mm)：47.5●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207286

サイズ：

●幅：７６．２～８０．３ｍｍ●高さ：３８．１ｍｍ●奥行：４７．５ｍｍ

●六角レンチによる締め付けで、一度に2個のワークをクランプできます。●ワーク形状に合わせたセルフカットでご使用できます。●シンプル＆コンパクト設計により、ワークの多数個取りに最適です。●幅(mm)：101.6～106.6●高さ(mm)：50.8●クランプ力(N)：26000●ねじ寸法：M16×2.00●奥行(mm)：63.5●本体：アルミ(A7075)●クサビ：スチール(SUM31L)

商品コード：

2500202207293

サイズ：

●幅：１０１．６～１０６．６ｍｍ●高さ：５０．８ｍｍ●奥行：６３．５ｍｍ

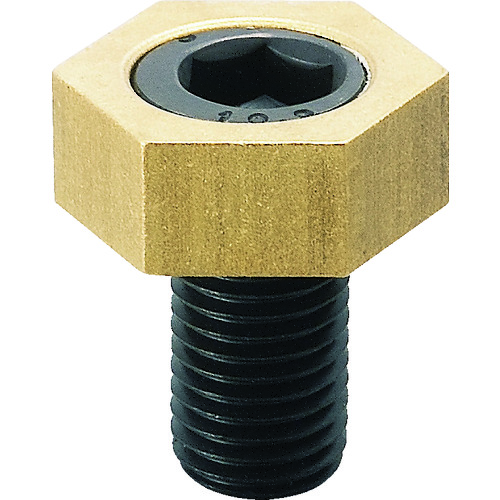

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：7.9●高さ(mm)：2.8●クランプ力(N)：900●ねじ寸法：M4×0.70●ねじ長さ(mm)：9.5●カムスクリュー:スチール(SCM440)●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207378

サイズ：

●幅：７．９ｍｍ●高さ：２．８ｍｍ●ねじ長さ：９．５ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：15.9●高さ(mm)：4.8●クランプ力(N)：3500●ねじ寸法：M6×1.00●ねじ長さ(mm)：11.0●クロムモリブデン鋼●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207385

サイズ：

●幅：１５．９ｍｍ●高さ：４．８ｍｍ●ねじ長さ：１１．０ｍｍ

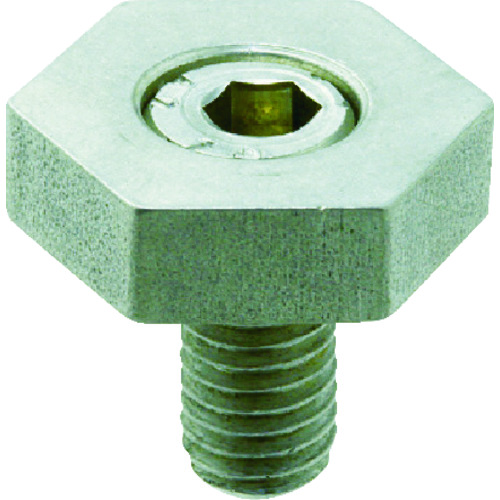

●偏心したカムスクリューにより、迅速で強力なクランプができます。●防錆に優れています。●小物ワークの多数個取りに。●幅(mm)：15.9●高さ(mm)：4.8●クランプ力(N)：3500●ねじ寸法：M6×1●ねじ長さ(mm)：11●許容締付トルク(N・m)：8.5●カムスクリュー：ステンレス(SUS304)●ワッシャー：ステンレス(SUS303)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207392

サイズ：

●幅：１５．９ｍｍ●高さ：４．８ｍｍ●ねじ長さ：１１ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：20.6●高さ(mm)：4.6●クランプ力(N)：3500●ねじ寸法：M8×1.25●ねじ長さ(mm)：15.0●クロムモリブデン鋼●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207408

サイズ：

●幅：２０．６ｍｍ●高さ：４．６ｍｍ●ねじ長さ：１５．０ｍｍ

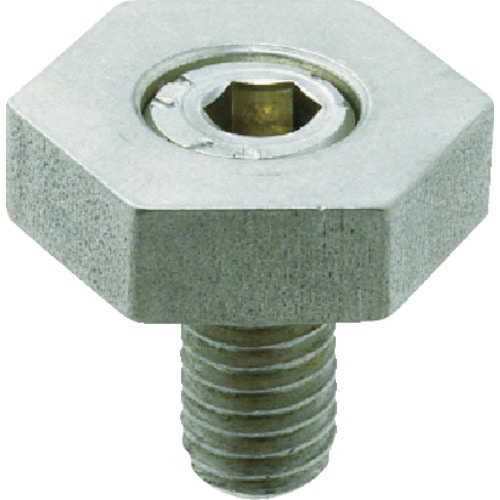

●偏心したカムスクリューにより、迅速で強力なクランプができます。●防錆に優れています。●小物ワークの多数個取りに。●幅(mm)：20.6●高さ(mm)：6.4●クランプ力(N)：3500●ねじ寸法：M8×1.25●ねじ長さ(mm)：15●許容締付トルク(N・m)：11●カムスクリュー：ステンレス(SUS304)●ワッシャー：ステンレス(SUS303)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207415

サイズ：

●幅：２０．６ｍｍ●高さ：６．４ｍｍ●ねじ長さ：１５ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：20.6●高さ(mm)：6.4●クランプ力(N)：8800●ねじ寸法：M10×1.50●ねじ長さ(mm)：19.0●クロムモリブデン鋼●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207422

サイズ：

●幅：２０．６ｍｍ●高さ：６．４ｍｍ●ねじ長さ：１９．０ｍｍ

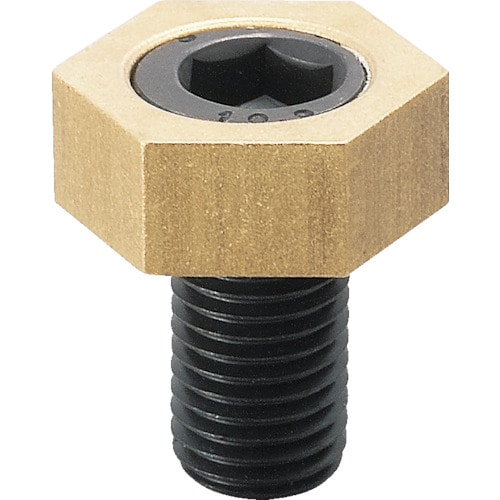

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：25.4●高さ(mm)：9.5●クランプ力(N)：17000●ねじ寸法：M12×1.75●ねじ長さ(mm)：23.0●クロムモリブデン鋼●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207439

サイズ：

●幅：２５．４ｍｍ●高さ：９．５ｍｍ●ねじ長さ：２３．０ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●薄物ワークのクランプに。●幅(mm)：30.1●高さ(mm)：12.7●クランプ力(N)：26000●ねじ寸法：M16×2.00●ねじ長さ(mm)：28.0●クロムモリブデン鋼●ワッシャー:黄銅●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207446

サイズ：

●幅：３０．１ｍｍ●高さ：１２．７ｍｍ●ねじ長さ：２８．０ｍｍ

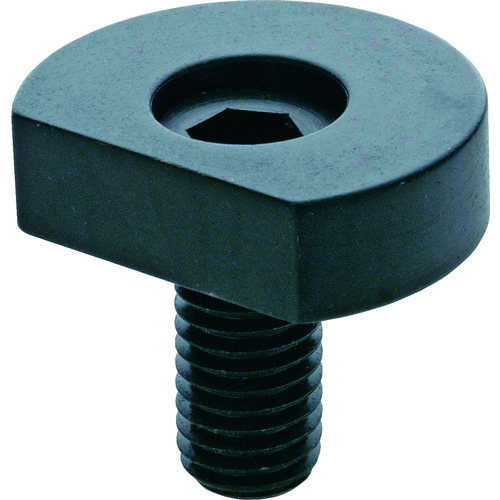

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●円筒のワーク形状に合わせてセルフカットができます。●コンパクト設計により、小物ワークの多数個取りに最適。●幅(mm)：24.9●高さ(mm)：6.4●クランプ力(N)：3500●ねじ寸法：M6×1.00●ねじ長さ(mm)：11.9●スチール(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207453

サイズ：

●幅：２４．９ｍｍ●高さ：６．４ｍｍ●ねじ長さ：１１．９ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●円筒のワーク形状に合わせてセルフカットができます。●コンパクト設計により、小物ワークの多数個取りに最適。●幅(mm)：31.2●高さ(mm)：8.9●クランプ力(N)：8800●ねじ寸法：M10×1.50●ねじ長さ(mm)：18.0●スチール(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207460

サイズ：

●幅：３１．２ｍｍ●高さ：８．９ｍｍ●ねじ長さ：１８．０ｍｍ

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●円筒のワーク形状に合わせてセルフカットができます。●コンパクト設計により、小物ワークの多数個取りに最適。●幅(mm)：37.6●高さ(mm)：11.4●クランプ力(N)：17000●ねじ寸法：M12×1.75●ねじ長さ(mm)：22.9●スチール(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207477

サイズ：

●幅：３７．６ｍｍ●高さ：１１．４ｍｍ●ねじ長さ：２２．９ｍｍ

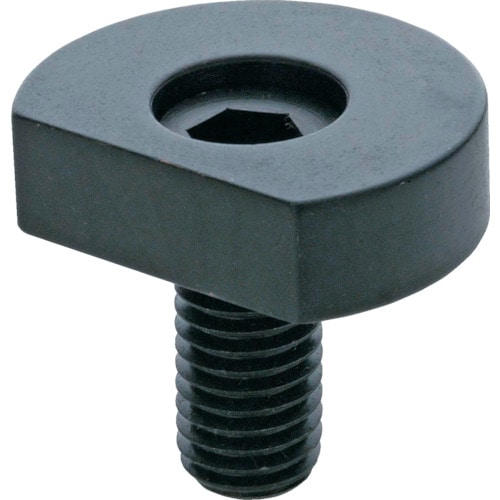

●偏心したカムスクリューにより、迅速で強力なクランプができます。●コンパクト設計により、小物ワークの多数個取りに最適です。●円筒のワーク形状に合わせてセルフカットができます。●コンパクト設計により、小物ワークの多数個取りに最適。●幅(mm)：43.9●高さ(mm)：14●クランプ力(N)：26000●ねじ寸法：M16×2.00●ねじ長さ(mm)：28.6●スチール(SCM440)●クランプは右回転にてご使用ください。●ワークのストッパーは右側に設置してください。●クランプ時にカムスクリュー頭部がワッシャーより3mm程度突出する場合がありますので、ツールとの干渉にご注意願います。

商品コード：

2500202207484

サイズ：

●幅：４３．９ｍｍ●高さ：１４ｍｍ●ねじ長さ：２８．６ｍｍ

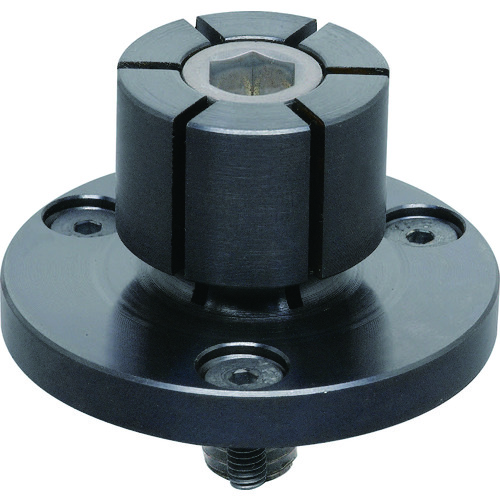

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：10.7●クランプ力(N)：1100●ねじ寸法：M2×0.40●クランプ径(mm)：7.4●適合ワーク径(mm)：4.1～7.4●全径(mm)：20.0●許容拡張径(mm)：0.13●セルフカット時の推奨拡張径(mm)：0.05●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207712

サイズ：

●高さ：１０．７ｍｍ●クランプ径：７．４ｍｍ●全径：２０．０ｍｍ

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：21.8●クランプ力(N)：4200●ねじ寸法：M4×0.70●クランプ径(mm)：12.4●適合ワーク径(mm)：7.1～12.4●全径(mm)：29.72●許容拡張径(mm)：0.13●セルフカット時の推奨拡張径(mm)：0.07●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207736

サイズ：

●高さ：２１．８ｍｍ●クランプ径：１２．４ｍｍ●全径：２９．７２ｍｍ

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：24.9●クランプ力(N)：8400●ねじ寸法：M6×1.00●クランプ径(mm)：14.2●適合ワーク径(mm)：12.2～14.2●全径(mm)：31.5●許容拡張径(mm)：0.23●セルフカット時の推奨拡張径(mm)：0.08●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207750

サイズ：

●高さ：２４．９ｍｍ●クランプ径：１４．２ｍｍ●全径：３１．５ｍｍ

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：24.9●クランプ力(N)：11000●ねじ寸法：M8×1.25●クランプ径(mm)：20.0●適合ワーク径(mm)：13.5～20.0●全径(mm)：37.5●許容拡張径(mm)：0.3●セルフカット時の推奨拡張径(mm)：0.08●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207767

サイズ：

●高さ：２４．９ｍｍ●クランプ径：２０．０ｍｍ●全径：３７．５ｍｍ

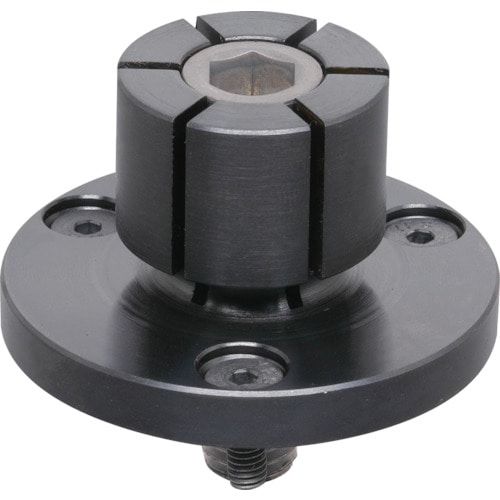

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：28.6●クランプ力(N)：20000●ねじ寸法：M10×1.50●クランプ径(mm)：27.0●適合ワーク径(mm)：18.0～27.0●全径(mm)：50.0●許容拡張径(mm)：0.35●セルフカット時の推奨拡張径(mm)：0.08●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207774

サイズ：

●高さ：２８．６ｍｍ●クランプ径：２７．０ｍｍ●全径：５０．０ｍｍ

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：31.8●クランプ力(N)：26000●ねじ寸法：M12×1.75●クランプ径(mm)：35.3●適合ワーク径(mm)：23.0～35.3●全径(mm)：56.0●許容拡張径(mm)：0.35●セルフカット時の推奨拡張径(mm)：0.08●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207781

サイズ：

●高さ：３１．８ｍｍ●クランプ径：３５．３ｍｍ●全径：５６．０ｍｍ

●ワークを内側からクランプできます。クランプ部をセルフカットすることで、豊富なワーク径に対応します。●多数個取りのワークに。●高さ(mm)：39.6●クランプ力(N)：44000●ねじ寸法：M16×2.00●クランプ径(mm)：42.0●適合ワーク径(mm)：29.3～42.0●全径(mm)：69.5●許容拡張径(mm)：0.35●セルフカット時の推奨拡張径(mm)：0.08●本体：スチール(SUM24L)●テーパーボルト：スチール(SCM440)●六角ナット1個●ロッキングリング1個(MBID16C・MBID16Dのみ)

商品コード：

2500202207798

サイズ：

●高さ：３９．６ｍｍ●クランプ径：４２．０ｍｍ●全径：６９．５ｍｍ

●各部にわたり丈夫で耐久性のある設計です。●フライス盤に取り付け、主に粗加工用として使用します。●全長(mm)：310●全幅(mm)：123●全高(mm)：84●口幅(mm)：102●口開き(mm)：65●口深さ(mm)：35●締付力(kN)：7.84●取付穴寸法(mm)：M10●普通鋳鉄(FC250)●ガイドブロックおよびガイドブロックを取り付ける穴はありません。Ｔスロットナットやスタットボルトなどの治具で固定してください。

商品コード：

2500202226942

サイズ：

●全長：３１０ｍｍ●全幅：１２３ｍｍ●全高：８４ｍｍ●口幅：１０２ｍｍ

●各部にわたり丈夫で耐久性のある設計です。●フライス盤に取り付け、主に粗加工用として使用します。●全長(mm)：382●全幅(mm)：148●全高(mm)：98●口幅(mm)：132●口開き(mm)：82●口深さ(mm)：37●締付力(kN)：9.80●取付穴寸法(mm)：M10●普通鋳鉄(FC250)●ガイドブロックおよびガイドブロックを取り付ける穴はありません。Ｔスロットナットやスタットボルトなどの治具で固定してください。

商品コード：

2500202227260

サイズ：

●全長：３８２ｍｍ●全幅：１４８ｍｍ●全高：９８ｍｍ●口幅：１３２ｍｍ

●各部にわたり丈夫で耐久性のある設計です。●フライス盤に取り付け、主に粗加工用として使用します。●全長(mm)：465●全幅(mm)：183●全高(mm)：109●口幅(mm)：153●口開き(mm)：112●口深さ(mm)：43●締付力(kN)：12.74●取付穴寸法(mm)：M12●普通鋳鉄(FC250)●ガイドブロックおよびガイドブロックを取り付ける穴はありません。Ｔスロットナットやスタットボルトなどの治具で固定してください。

商品コード：

2500202227338

サイズ：

●全長：４６５ｍｍ●全幅：１８３ｍｍ●全高：１０９ｍｍ●口幅：１５３ｍｍ

●各部にわたり丈夫で耐久性のある設計です。●フライス盤に取り付け、主に粗加工用として使用します。●全長(mm)：608●全幅(mm)：233●全高(mm)：145●口幅(mm)：204●口開き(mm)：146●口深さ(mm)：63●締付力(kN)：16.66●取付穴寸法(mm)：M16●普通鋳鉄(FC250)●ガイドブロックおよびガイドブロックを取り付ける穴はありません。Ｔスロットナットやスタットボルトなどの治具で固定してください。

商品コード：

2500202227536

サイズ：

●全長：６０８ｍｍ●全幅：２３３ｍｍ●全高：１４５ｍｍ●口幅：２０４ｍｍ

●修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。●再取り付け後の復元精度(芯振れ)の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。●チャック外径(インチ)：6●長さ(mm)：77●幅(mm)：26●高さ(mm)：35●タイプ：標準●機械構造用炭素鋼(S45C)

商品コード：

2500202305708

サイズ：

●長さ：７７ｍｍ●幅：２６ｍｍ●高さ：３５ｍｍ

●修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。●再取り付け後の復元精度(芯振れ)の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。●チャック外径(インチ)：6●長さ(mm)：77●幅(mm)：26●高さ(mm)：60●タイプ：標準●機械構造用炭素鋼(S45C)

商品コード：

2500202305715

サイズ：

●長さ：７７ｍｍ●幅：２６ｍｍ●高さ：６０ｍｍ

●修正削りが容易で、しかも適当な硬さを持っているS45C鋼を使用しています。●再取り付け後の復元精度(芯振れ)の低下とマスタージョウの取り付けゆがみが生じる原因などの点を十分考慮して綿密な加工を施しています。●チャック外径(インチ)：7●長さ(mm)：92●幅(mm)：28●高さ(mm)：38●タイプ：標準●機械構造用炭素鋼(S45C)

商品コード：

2500202305722

サイズ：

●長さ：９２ｍｍ●幅：２８ｍｍ●高さ：３８ｍｍ
