クランピングナット

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：18●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200273566

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：11●二面幅寸法(mm)：27●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200273634

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：25.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200273665

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：27●適合ボルト：M18●高さ(mm)：26.5●フランジ径(mm)：35●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200273672

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：17.5●高さ(mm)：19.0●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200273917

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：48●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200351820

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：48●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200351837

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：28●フランジ径(mm)：45●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200351844

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：28●フランジ径(mm)：45●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200351851

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：22●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200351882

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：34●フランジ径(mm)：45●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200351905

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：21.7●高さ(mm)：25.4●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200352094

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：26●適合ボルト：M20●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200390553

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：26●適合ボルト：M20●ねじ寸法：M20●H(mm)：25.5●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200390560

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405646

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●ねじ寸法：M22●H(mm)：28.6●長ねじ(mm)：-●全長(mm)：50●短ねじ(mm)：-●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200405653

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：28●適合ボルト：M24●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200405806

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M24●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405813

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M24●ねじ寸法：M24●H(mm)：28.6●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200405820

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：26.9●高さ(mm)：28.7●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200410114

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●ねじ寸法：M8●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500202999914

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：25●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203001197

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：13●フランジ径(mm)：22●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。。

商品コード：

2500203001203

●治具の固定用として。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：6●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203001227

●ＴＰＳ・ＴＰＵ用の受ねじです。●クランプの高さ調節に。●ねじ：M12●TPS・TPU・FPB-B・FGB用●特殊鋼

商品コード：

2500201322416

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●H(mm)：14●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710466

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：14●適合ボルト：M10●ねじ寸法：M10●H(mm)：16●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710473

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：14●適合ボルト：M12●ねじ寸法：M12●H(mm)：16●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710497

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：15●適合ボルト：M12●ねじ寸法：M12●H(mm)：18●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710503

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●ねじ寸法：M12●H(mm)：18●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710510

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●ねじ寸法：M14●H(mm)：18●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710527

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：18●適合ボルト：M14●ねじ寸法：M14●H(mm)：20●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710534

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：18●適合ボルト：M16●ねじ寸法：M16●H(mm)：20●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710558

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：19●適合ボルト：M16●ねじ寸法：M16●H(mm)：24●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710565

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●ねじ寸法：M16●H(mm)：24●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710572

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●ねじ寸法：M18●H(mm)：24●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710589

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M18●ねじ寸法：M18●H(mm)：28●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710596

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：22●適合ボルト：M20●ねじ寸法：M20●H(mm)：28●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710619

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：23●適合ボルト：M20●ねじ寸法：M20●H(mm)：32●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710626

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：24●適合ボルト：M20●ねじ寸法：M20●H(mm)：32●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710633

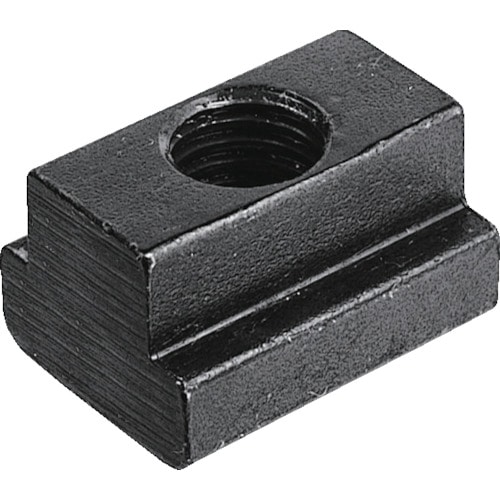

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：26●適合ボルト：M20●ねじ寸法：M20●H(mm)：25●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710640

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：26●適合ボルト：M22●ねじ寸法：M22●H(mm)：25●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710657

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●ねじ寸法：M22●H(mm)：36●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710664

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M24●ねじ寸法：M24●H(mm)：36●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710671

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：32●適合ボルト：M24●ねじ寸法：M24●H(mm)：40●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710688

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●ねじ寸法：M8●H(mm)：12●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710749

●治具本体の締め付け作業に座金と共用にて使用します。●治具本体の固定作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：8.0●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710855

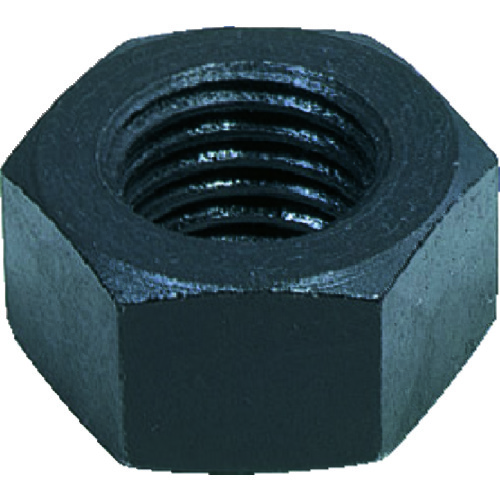

●治具本体の締め付け作業に座金と共用にて使用します。●治具本体の固定作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710862

●治具本体の締め付け作業に座金と共用にて使用します。●治具本体の固定作業に。●対辺寸法(mm)：22●適合ボルト：M14●高さ(mm)：11.0●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710879

●治具本体の締め付け作業に座金と共用にて使用します。●治具本体の固定作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：13.0●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201710886
