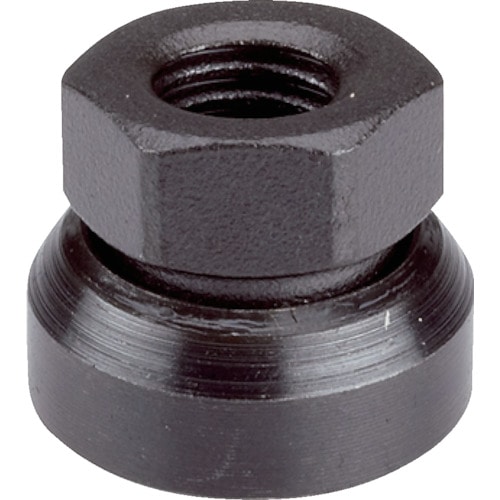

クランピングナット

●座面が傾斜していても、最大3度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：46●適合ボルト：M30●高さ(mm)：56●フランジ径(mm)：55●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355453

サイズ：

●対辺寸法：４６ｍｍ●高さ：５６ｍｍ●フランジ径：５５ｍｍ

●座面が傾斜していても、最大３度まで補正して固定します。●座面が傾斜している際に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：14●フランジ径(mm)：24●呼び寸法d1(mm)：M8●フランジ高さa(mm)：4●径d2(mm)：24●高さm(mm)：約14●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355460

サイズ：

●対辺寸法：１３ｍｍ●高さ：１４ｍｍ●フランジ径：２４ｍｍ

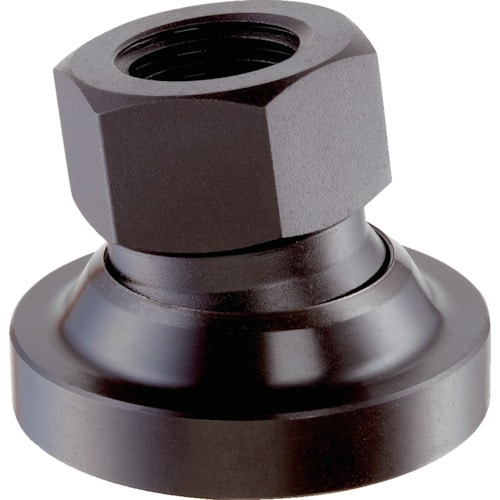

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：16●適合ボルト：M10●高さ(mm)：17.5●フランジ径(mm)：30●呼び寸法d1(mm)：M10●フランジ高さa(mm)：5.5●径d2(mm)：30●高さm(mm)：約17.5●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355477

サイズ：

●対辺寸法：１６ｍｍ●高さ：１７．５ｍｍ●フランジ径：３０ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：18●適合ボルト：M12●高さ(mm)：21.5●フランジ径(mm)：36●呼び寸法d1(mm)：M12●フランジ高さa(mm)：7●径d2(mm)：36●高さm(mm)：約21.5●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355484

サイズ：

●対辺寸法：１８ｍｍ●高さ：２１．５ｍｍ●フランジ径：３６ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：28●フランジ径(mm)：44●呼び寸法d1(mm)：M16●フランジ高さa(mm)：8●径d2(mm)：44●高さm(mm)：約28●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355491

サイズ：

●対辺寸法：２４ｍｍ●高さ：２８ｍｍ●フランジ径：４４ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：36●適合ボルト：M24●高さ(mm)：42.5●フランジ径(mm)：60●呼び寸法d1(mm)：M24●フランジ高さa(mm)：11●径d2(mm)：60●高さm(mm)：約42.5●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355514

サイズ：

●対辺寸法：３６ｍｍ●高さ：４２．５ｍｍ●フランジ径：６０ｍｍ

●取付面が大きいスイベル・ナットです。●座面が傾斜している際に。●対辺寸法(mm)：46●適合ボルト：M30●高さ(mm)：56●フランジ径(mm)：68●呼び寸法d1(mm)：M30●フランジ高さa(mm)：14●径d2(mm)：68●高さm(mm)：約56●円錐シート: 熱処理鋼、熱処理、黒染●ナット: 熱処理鋼、熱処理、黒染

商品コード：

2500200355521

サイズ：

●対辺寸法：４６ｍｍ●高さ：５６ｍｍ●フランジ径：６８ｍｍ

●延長ナットです。●ボルトを連結して延長する場合に使用します。●対辺寸法(mm)：10●適合ボルト：M6●高さ(mm)：18●呼び寸法d(mm)：M6●外径e(mm)：11.5●外径s(mm)：10●高さm(mm)：18●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355750

サイズ：

●対辺寸法：１０ｍｍ●高さ：１８ｍｍ●呼び寸法ｄ：Ｍ６ｍｍ●外径ｅ：１１．５ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：24●呼び寸法d(mm)：M8●外径e(mm)：15●外径s(mm)：13●高さm(mm)：24●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355767

サイズ：

●対辺寸法：１３ｍｍ●高さ：２４ｍｍ●呼び寸法ｄ：Ｍ８ｍｍ●外径ｅ：１５ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：16●適合ボルト：M10●高さ(mm)：30●呼び寸法d(mm)：M10●外径e(mm)：18.5●外径s(mm)：16●高さm(mm)：30●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355774

サイズ：

●対辺寸法：１６ｍｍ●高さ：３０ｍｍ●呼び寸法ｄ：Ｍ１０ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：18●適合ボルト：M12●高さ(mm)：36●呼び寸法d(mm)：M12●外径e(mm)：20.8●外径s(mm)：18●高さm(mm)：36●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355781

サイズ：

●対辺寸法：１８ｍｍ●高さ：３６ｍｍ●呼び寸法ｄ：Ｍ１２ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：21●適合ボルト：M14●高さ(mm)：42●呼び寸法d(mm)：M14●外径e(mm)：24.2●外径s(mm)：21●高さm(mm)：42●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355798

サイズ：

●対辺寸法：２１ｍｍ●高さ：４２ｍｍ●呼び寸法ｄ：Ｍ１４ｍｍ

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：48●呼び寸法d(mm)：M16●外径e(mm)：27.7●外径s(mm)：24●高さm(mm)：48●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355804

サイズ：

●対辺寸法：２４ｍｍ●高さ：４８ｍｍ●呼び寸法ｄ：Ｍ１６ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：55●適合ボルト：M36●高さ(mm)：54●フランジ径(mm)：68●s45c hrc22~32●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200497764

サイズ：

●対辺寸法：５５ｍｍ●高さ：５４ｍｍ●フランジ径：６８ｍｍ

●ボルトの飛び出しによるT溝破損を守るためネジ穴は貫通していません｡●クランプ（治工具）をテーブルへの固定に使用できます。●T溝幅(mm):28●ねじ寸法:20●適合T溝巾:28●ネジ:M20●S45C

商品コード：

2500205075004

●サイズダウンタイプは一般的なT溝のメネジサイズより小さなサイズのメネジ加工が施されています｡●適合ボルト:M10●T溝幅(mm):14●サイズダウンタイプ●S45C 黒染め

商品コード：

2500205191803

●T溝用ボルト固定ナットです｡●標準タイプ●S45C 黒染め

商品コード：

2500205191810

●ナールドナット●S45C 黒染め

商品コード：

2500205191827

●ナールドナット●S45C 黒染め

商品コード：

2500205191834

●ナールドナット●S45C クロムメッキ

商品コード：

2500205191841

●ナールドナット●SUS303

商品コード：

2500205191858

●ナールドナット●S45C 黒染め

商品コード：

2500205191865

●ナールドナット●SUM24L 黒染め

商品コード：

2500205191902

●大球面座金(FXZ)とセットで使用します｡●治具本体の固定作業に。●対辺寸法(mm):22●適合ボルト:M14●高さ(mm):21●二面幅寸法(mm):22●スチール(S45C)●処理:焼き入れ(23~31HRC)､黒染仕上げ

商品コード：

2500205470168

●大球面座金(FXZ)とセットで使用します｡●治具本体の固定作業に。●対辺寸法(mm):27●適合ボルト:M18●高さ(mm):27●二面幅寸法(mm):27●スチール(S45C)●処理:焼き入れ(23~31HRC)､黒染仕上げ

商品コード：

2500205470175

●大球面座金(FXZ)とセットで使用します｡●治具本体の固定作業に。●対辺寸法(mm):32●適合ボルト:M22●高さ(mm):33●二面幅寸法(mm):32●スチール(S45C)●処理:焼き入れ(23~31HRC)､黒染仕上げ

商品コード：

2500205470182

●大球面座金(FXZ)とセットで使用します｡●治具本体の固定作業に。●対辺寸法(mm):13●適合ボルト:M8●高さ(mm):12●二面幅寸法(mm):13●スチール(S45C)●処理:焼き入れ(23~31HRC)､黒染仕上げ

商品コード：

2500205470199

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：42●適合ボルト：M36●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200560529

サイズ：

●Ｔ溝幅：４２ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：22●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200881785

サイズ：

●対辺寸法：１３ｍｍ●高さ：２２ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：22●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200881792

サイズ：

●対辺寸法：１３ｍｍ●高さ：２２ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：12●フランジ径(mm)：19●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200881815

サイズ：

●対辺寸法：１３ｍｍ●高さ：１２ｍｍ●フランジ径：１９ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：12●フランジ径(mm)：19●スチール(S45C)●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200881822

サイズ：

●対辺寸法：１３ｍｍ●高さ：１２ｍｍ●フランジ径：１９ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：8●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200881853

サイズ：

●対辺寸法：１３ｍｍ●高さ：８ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：5●二面幅寸法(mm)：13●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200881860

サイズ：

●対辺寸法：１３ｍｍ●高さ：５ｍｍ●二面幅寸法：１３ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：16●フランジ径(mm)：19●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200881914

サイズ：

●対辺寸法：１３ｍｍ●高さ：１６ｍｍ●フランジ径：１９ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：16.0●フランジ径(mm)：19●スチール(S45C)●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200881921

サイズ：

●対辺寸法：１３ｍｍ●高さ：１６．０ｍｍ●フランジ径：１９ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：10●適合ボルト：M6●高さ(mm)：10.7●フランジ径(mm)：13●スチール製●スチール

商品コード：

2500201215640

サイズ：

●対辺寸法：１０ｍｍ●高さ：１０．７ｍｍ●フランジ径：１３ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：13.5●フランジ径(mm)：18●スチール製●スチール

商品コード：

2500201215657

サイズ：

●対辺寸法：１３ｍｍ●高さ：１３．５ｍｍ●フランジ径：１８ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：17●フランジ径(mm)：22●スチール製●スチール

商品コード：

2500201215664

サイズ：

●対辺寸法：１７ｍｍ●高さ：１７ｍｍ●フランジ径：２２ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：20.5●フランジ径(mm)：26●スチール製●スチール

商品コード：

2500201215671

サイズ：

●対辺寸法：１９ｍｍ●高さ：２０．５ｍｍ●フランジ径：２６ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：27●フランジ径(mm)：32●スチール製●スチール

商品コード：

2500201215688

サイズ：

●対辺寸法：２４ｍｍ●高さ：２７ｍｍ●フランジ径：３２ｍｍ

●ワーク、ボルト等の平行に影響されず常に安定した締め付けが得られます。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：34.5●フランジ径(mm)：40●スチール製●スチール

商品コード：

2500201215695

サイズ：

●対辺寸法：３０ｍｍ●高さ：３４．５ｍｍ●フランジ径：４０ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：10●適合ボルト：M6●高さ(mm)：9●フランジ径(mm)：13●スチール製●スチール

商品コード：

2500201215701

サイズ：

●対辺寸法：１０ｍｍ●高さ：９ｍｍ●フランジ径：１３ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：13●適合ボルト：M8●高さ(mm)：12●フランジ径(mm)：18●スチール製●スチール

商品コード：

2500201215718

サイズ：

●対辺寸法：１３ｍｍ●高さ：１２ｍｍ●フランジ径：１８ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：15●フランジ径(mm)：22●スチール製●スチール

商品コード：

2500201215725

サイズ：

●対辺寸法：１７ｍｍ●高さ：１５ｍｍ●フランジ径：２２ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：18●フランジ径(mm)：26●スチール製●スチール

商品コード：

2500201215732

サイズ：

●対辺寸法：１９ｍｍ●高さ：１８ｍｍ●フランジ径：２６ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：24●フランジ径(mm)：32●スチール製●スチール

商品コード：

2500201215749

サイズ：

●対辺寸法：２４ｍｍ●高さ：２４ｍｍ●フランジ径：３２ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：30●フランジ径(mm)：40●スチール製●スチール

商品コード：

2500201215756

サイズ：

●対辺寸法：３０ｍｍ●高さ：３０ｍｍ●フランジ径：４０ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：36●適合ボルト：M24●高さ(mm)：36●フランジ径(mm)：45●スチール製●スチール

商品コード：

2500201215763

サイズ：

●対辺寸法：３６ｍｍ●高さ：３６ｍｍ●フランジ径：４５ｍｍ

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M6●高さ(mm)：9●二面幅寸法(mm)：10●フランジ径(mm)：13●フランジナット(球面型)●スチール

商品コード：

2500201215770

サイズ：

●高さ：９ｍｍ●二面幅寸法：１０ｍｍ●フランジ径：１３ｍｍ
