クランピングナット

●延長ナットです。●ボルトを連結して延長する場合等に。●対辺寸法(mm)：24●適合ボルト：M16●高さ(mm)：48●呼び寸法d(mm)：M16●外径e(mm)：27.7●外径s(mm)：24●高さm(mm)：48●熱処理鋼、熱処理、強度クラス 10、リン酸塩処理

商品コード：

2500200355804

サイズ：

●対辺寸法：２４ｍｍ●高さ：４８ｍｍ●呼び寸法ｄ：Ｍ１６ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：55●適合ボルト：M36●高さ(mm)：54●フランジ径(mm)：68●s45c hrc22~32●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200497764

サイズ：

●対辺寸法：５５ｍｍ●高さ：５４ｍｍ●フランジ径：６８ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：42●適合ボルト：M36●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200560529

サイズ：

●Ｔ溝幅：４２ｍｍ

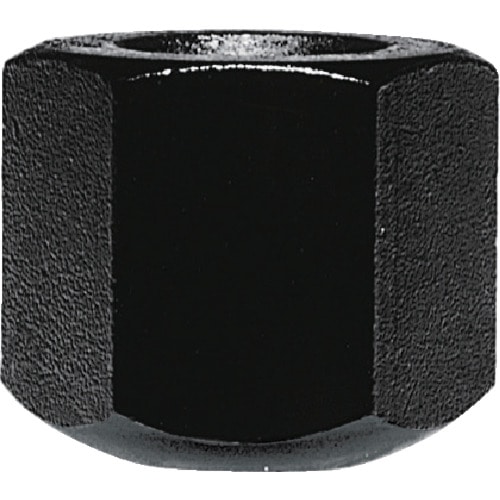

●大球面座金(FXZ)とセットで使用します。●治具本体の固定作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：18●二面幅寸法(mm)：19●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201653138

サイズ：

●対辺寸法：１９ｍｍ●高さ：１８ｍｍ●二面幅寸法：１９ｍｍ

●大球面座金(FXZ)とセットで使用します。●治具本体の固定作業に。●対辺寸法(mm)：30●適合ボルト：M20●高さ(mm)：30●二面幅寸法(mm)：30●スチール(S45C)●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500201653152

サイズ：

●対辺寸法：３０ｍｍ●高さ：３０ｍｍ●二面幅寸法：３０ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：10●適合ボルト：M8●ねじ寸法：M8●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500202999914

サイズ：

●Ｔ溝幅：１０ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：17●適合ボルト：M10●高さ(mm)：25●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203001197

サイズ：

●対辺寸法：１７ｍｍ●高さ：２５ｍｍ

●フランジ付で安定したクランプの締め付けが可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール(S45C)●処理：焼き入れ(HRC30～35)、黒染仕上げ●ボルトに対しクランプ面が垂直であるか確認してください。●過度な締め付けはしないでください。

商品コード：

2500203003207

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●治具の固定用として。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：7●スチール(S45C)●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ

商品コード：

2500203003221

サイズ：

●対辺寸法：１９ｍｍ●高さ：７ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：14●適合ボルト：M10●ねじ寸法：M10●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203003580

サイズ：

●Ｔ溝幅：１４ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：21●適合ボルト：M14●高さ(mm)：32●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203004129

サイズ：

●対辺寸法：２１ｍｍ●高さ：３２ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203004846

サイズ：

●Ｔ溝幅：１６ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐためのナットです。●ボルト接続用として。●対辺寸法(mm)：26●適合ボルト：M16●高さ(mm)：40●スチール(S45C)●処理：焼き入れ(HRC32±6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にしてください。●無理な締め付けはしないでください。

商品コード：

2500203004969

サイズ：

●対辺寸法：２６ｍｍ●高さ：４０ｍｍ

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：18●適合ボルト：M14●ねじ寸法：M14●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203005249

サイズ：

●Ｔ溝幅：１８ｍｍ

●クランプ(パワークランプ、メカバイトクランプなど)のT溝取付用です。●メカバイトクランプのＴ溝取付用。●T溝幅(mm)：18●適合ボルト：M14●ねじ寸法：M14●ボルト：M12●高さ(mm)：19●T溝寸法(mm)：18●ボルト：M12●S45C

商品コード：

2500203780801

サイズ：

●Ｔ溝幅：１８ｍｍ●高さ：１９ｍｍ●Ｔ溝寸法：１８ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：32●適合ボルト：M22●高さ(mm)：34.0●フランジ径(mm)：45●スチール(S45C)●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500203802206

サイズ：

●対辺寸法：３２ｍｍ●高さ：３４．０ｍｍ●フランジ径：４５ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。●Ｔ溝に使うボルトとして。●T溝幅(mm)：6●ねじ寸法：M 6●H(mm)：25●ネジサイズd：M6●外寸e(mm)：10●外寸l(mm)：25●フランジ高さk(mm)：4●熱処理鋼、黒、鍛造

商品コード：

2500203802671

サイズ：

●Ｔ溝幅：６ｍｍ●Ｈ：２５ｍｍ●外寸ｅ：１０ｍｍ●外寸ｌ：２５ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：6●ねじ寸法：M 6●H(mm)：40●ネジサイズd：M6●外寸e(mm)：10●外寸l(mm)：40●フランジ高さk(mm)：4●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802688

サイズ：

●Ｔ溝幅：６ｍｍ●Ｈ：４０ｍｍ●外寸ｅ：１０ｍｍ●外寸ｌ：４０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：6●ねじ寸法：M 6●H(mm)：63●ネジサイズd：M6●外寸e(mm)：10●外寸l(mm)：63●フランジ高さk(mm)：4●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802695

サイズ：

●Ｔ溝幅：６ｍｍ●Ｈ：６３ｍｍ●外寸ｅ：１０ｍｍ●外寸ｌ：６３ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：8●ねじ寸法：M 8●H(mm)：32●ネジサイズd：M8●外寸e(mm)：13●外寸l(mm)：32●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802701

サイズ：

●Ｔ溝幅：８ｍｍ●Ｈ：３２ｍｍ●外寸ｅ：１３ｍｍ●外寸ｌ：３２ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：8●ねじ寸法：M 8●H(mm)：50●ネジサイズd：M8●外寸e(mm)：13●外寸l(mm)：50●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802718

サイズ：

●Ｔ溝幅：８ｍｍ●Ｈ：５０ｍｍ●外寸ｅ：１３ｍｍ●外寸ｌ：５０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：8●ねじ寸法：M 8●H(mm)：80●ネジサイズd：M8●外寸e(mm)：13●外寸l(mm)：80●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802725

サイズ：

●Ｔ溝幅：８ｍｍ●Ｈ：８０ｍｍ●外寸ｅ：１３ｍｍ●外寸ｌ：８０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：10●ねじ寸法：M10●H(mm)：40●ネジサイズd：M10●外寸e(mm)：15●外寸l(mm)：40●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802732

サイズ：

●Ｔ溝幅：１０ｍｍ●Ｈ：４０ｍｍ●外寸ｅ：１５ｍｍ●外寸ｌ：４０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：10●ねじ寸法：M10●H(mm)：63●ネジサイズd：M10●外寸e(mm)：15●外寸l(mm)：63●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802749

サイズ：

●Ｔ溝幅：１０ｍｍ●Ｈ：６３ｍｍ●外寸ｅ：１５ｍｍ●外寸ｌ：６３ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：10●ねじ寸法：M10●H(mm)：100●ネジサイズd：M10●外寸e(mm)：15●外寸l(mm)：100●フランジ高さk(mm)：6●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802756

サイズ：

●Ｔ溝幅：１０ｍｍ●Ｈ：１００ｍｍ●外寸ｅ：１５ｍｍ●外寸ｌ：１００ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：50●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：50●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802763

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：５０ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：５０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：80●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：80●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802770

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：８０ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：８０ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：125●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：125●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802787

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：１２５ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：１２５ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：200●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：200●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802794

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：２００ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：２００ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：63●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：63●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802800

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：６３ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：６３ｍｍ

●DIN787 Tボルトです。●Tボルトは、ナットや平面ワッシャーと組み合わせて使用することができます。● ●Ｔ溝に使うボルトとして。●T溝幅(mm)：14●ねじ寸法：M12●H(mm)：160●ネジサイズd：M12●外寸e(mm)：22●外寸l(mm)：160●フランジ高さk(mm)：8●熱処理鋼、黒、鍛造、T溝ガイド部フライス加工

商品コード：

2500203802817

サイズ：

●Ｔ溝幅：１４ｍｍ●Ｈ：１６０ｍｍ●外寸ｅ：２２ｍｍ●外寸ｌ：１６０ｍｍ

●Ｔ溝付テーブルに治具台を取り付ける時に便利です。●T溝幅(mm)：20●適合T溝：20●適用キャップボルトサイズ：M6●ステップキー(Ｔ溝20)●S50C

商品コード：

2500204292198

サイズ：

●Ｔ溝幅：２０ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200178953

サイズ：

●Ｔ溝幅：１２ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200180765

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200180796

サイズ：

●Ｔ溝幅：１２ｍｍ

●ボルトの飛び出しによるT溝破損を守るためねじ穴は貫通していません。●T溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●H(mm)：14●スチール（S45C）●処理：焼き入れ(23～31HRC)、黒染仕上げ

商品コード：

2500200180802

サイズ：

●Ｔ溝幅：１２ｍｍ●Ｈ：１４ｍｍ

●ねじが貫通しておりますので当り面が多いです。●キャップボルトを使用する時便利です。●Ｔ溝用のボルト固定に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●T溝幅(mm)：12●適合ボルト：M10●テーブルスロット(mm)：12●スチール（S45C）●処理：焼き入れ（HRC25～30）、黒染仕上げ

商品コード：

2500200180819

サイズ：

●Ｔ溝幅：１２ｍｍ●テーブルスロット：１２ｍｍ

●ねじがインチサイズですので素早くクランプができます。●治具本体の締め付け作業に。●フライス盤。●マシニングセンター。●研磨機。●ラジアルボール盤。●対辺寸法(mm)：22.2●適合ボルト：W1/2●高さ(mm)：17.5●フランジ径(mm)：28.6●二面幅寸法(mm)：22.2●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ

商品コード：

2500200202641

サイズ：

●対辺寸法：２２．２ｍｍ●高さ：１７．５ｍｍ●フランジ径：２８．６ｍｍ

●ボルトの長さが短い時、ボルトとボルトを繋ぐために使用します。●ボルト延長時に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：29●スチール（S45C）●処理：焼き入れ(HRC13.8～27.6)、黒染仕上げ●ボルトを繋ぐ場合はナット中央部にする事。●無理な締め付けはしない事。

商品コード：

2500200202979

サイズ：

●対辺寸法：１９ｍｍ●高さ：２９ｍｍ

●ロングナットです。●スタッドボルト用、継ぎ足しナットです。●スタッドボルトの継ぎ足しに。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：29●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200202986

サイズ：

●対辺寸法：１９ｍｍ●高さ：２９ｍｍ

●座金が不要です。●締め付けが容易にできます。●あらゆる締め付けに。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200203006

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●あらゆるクランプの締め付けが可能です。●フランジ仕様のため、安定良く締め付けができます。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：17●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200203013

サイズ：

●対辺寸法：１９ｍｍ●高さ：１７ｍｍ●フランジ径：２８ｍｍ

●ベアリング内蔵のため、小さな力で大きなトルクが得られます。●締め付け力は従来の約40%の力。緩めるには約30%の力でできます。●治具本体の締め付け作業に。●諸金型の締め付け。●プレスの金型締め付け。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：24.0●フランジ径(mm)：31.0●スチール（SCM415）●処理：焼き入れ（HRC54）、黒染仕上げ

商品コード：

2500200203044

サイズ：

●対辺寸法：１９ｍｍ●高さ：２４．０ｍｍ●フランジ径：３１．０ｍｍ

●ストロングナット(ＧＦＮ)のナット無タイプです。●インチネジなどに対応するため、お持ちのナットと組み合わせて使用できます。●治具本体の締付作業に。●プレス金型をはじめ、諸金型の締付けに。●適合ボルト：M12●高さ(mm)：11.3●フランジ径(mm)：31●外径(mm)：31●内径(mm)：13●1個単位●SCM435●単品●締めすぎに注意してください。

商品コード：

2500200203051

サイズ：

●高さ：１１．３ｍｍ●フランジ径：３１ｍｍ●外径：３１ｍｍ●内径：１３ｍｍ

●強力締め付け可能です。●スタットボルトにフラットワッシャーと併用で使用。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：12●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●曲がったり、斜めにセットされたボルトは締め付けない事。●無理な締め付けはしない事。

商品コード：

2500200203068

サイズ：

●対辺寸法：１９ｍｍ●高さ：１２ｍｍ

●低い高さのナットです。●緩み止めに最適です。●ボルトの緩み止め。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：7●二面幅寸法(mm)：19●スチール（S45C）●処理：焼き入れ（HRC13.8～27.6）、黒染仕上げ●硬度：HRC13.8～27.6●クランプに対してボルトが斜めの場合は気をつける事。●無理な締め付けはしない事。

商品コード：

2500200203082

サイズ：

●対辺寸法：１９ｍｍ●高さ：７ｍｍ●二面幅寸法：１９ｍｍ

●クランプに傾斜があっても締め付けが可能です。●斜めになっているクランプの締付に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：22●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(HRC30～35)、黒染仕上げ●順次S45CFへ変更●傾斜角度を確認して締め付ける事。●無理な締め付けはしない事。

商品コード：

2500200203136

サイズ：

●対辺寸法：１９ｍｍ●高さ：２２ｍｍ●フランジ径：２８ｍｍ

●球面タイプなので若干の角度に対応可能です。●治具本体の締め付け作業に。●対辺寸法(mm)：19●適合ボルト：M12●高さ(mm)：22.0●フランジ径(mm)：28●スチール（S45C）●処理：焼き入れ(28～35HRC)、黒染仕上げ

商品コード：

2500200203143

サイズ：

●対辺寸法：１９ｍｍ●高さ：２２．０ｍｍ●フランジ径：２８ｍｍ

●Tスロットナットの穴（タップ）なしの製品です。●使用にあわせタップ加工してご利用ください。●ボルト固定用ナット。●T溝幅(mm)：11.7●高さ(mm)：12.7●スチール(S45C)●処理：黒染仕上げ

商品コード：

2500200204010

サイズ：

●Ｔ溝幅：１１．７ｍｍ●高さ：１２．７ｍｍ

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：20●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200305038

サイズ：

●Ｔ溝幅：２０ｍｍ
