クランプ（工作機械用）

●リーチクランプ(フランジタイプ)

商品コード：

2500202643114

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：119●シャフト長(mm)：100●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643121

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：144●シャフト長(mm)：125●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643138

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ8●全長(mm)：169●シャフト長(mm)：150●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643145

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：149●シャフト長(mm)：125●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643152

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：174●シャフト長(mm)：150●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643169

●必要に応じて、シャフトはカットしてもご使用できます。●リーチクランプ専用のシャフト。●幅(mm)：φ12●全長(mm)：224●シャフト長(mm)：200●シャフト：スチール(S45C)●グリップ：ABS樹脂

商品コード：

2500202643176

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX81●クランプ力(N)：2400●ストローク(mm)：2.5●取付ねじ(mm)：M5×0.8●レバー許容荷重(N)：170●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)

商品コード：

2500202643183

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX100●クランプ力(N)：4200●ストローク(mm)：3.5●取付ねじ(mm)：M6×1.0●レバー許容荷重(N)：210●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)

商品コード：

2500202643190

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX89●クランプ力(N)：700●ストローク(mm)：1.0●取付ねじ(mm)：M5×0.8●レバー許容荷重(N)：100●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)●カムレバー：スチール(SCM440)

商品コード：

2500202643206

●クランプアームが前後に動くので、スイングクランプではクランプアームが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX109●クランプ力(N)：1100●ストローク(mm)：1.2●取付ねじ(mm)：M6×1.0●レバー許容荷重(N)：150●ボディ、調整ボルト：スチール(S45C)●リンクプレート、アーム：スチール(SCM435)●カムレバー：スチール(SCM440)

商品コード：

2500202643213

●レバー荷重によりクランプ力が加減できます。●口金の先端は研磨仕上ですので、ワーク仕上面のクランプも可能です。●クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。●高さ(mm)：32●クランプ力(N)：2000●ストローク(mm)：1.6●レバー荷重(N)：150●取付ねじ(mm)：M6●本体：スチール(S45C)四三酸化鉄皮膜●口金、シャフト：スチール(S45C)焼入焼戻四三酸化鉄皮膜研磨仕上●カムレバー、レバー：スチール(SCM440)焼入焼戻四三酸化鉄皮膜

商品コード：

2500202643220

●口金の先端は研磨仕上ですので、ワーク仕上面のクランプも可能です。●クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。●内蔵バネにより常にクランプ力が一定です。●高さ(mm)：32●クランプ力(N)：600●レバー荷重(N)：40●取付ねじ(mm)：M6●クランプストローク(mm)：0.3●早送りストローク(mm)：0.8●本体：スチール(S45C)四三酸化鉄皮膜●口金、シャフト：スチール(S45C)焼入焼戻四三酸化鉄皮膜研磨仕上●カムレバー、レバー：スチール(SCM440)焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643237

●レバー荷重によりクランプ力が加減できます。●口金の先端は研磨仕上ですので、ワーク仕上面のクランプも可能です。●クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。●高さ(mm)：40●クランプ力(N)：3000●ストローク(mm)：2.2●レバー荷重(N)：200●取付ねじ(mm)：M8●本体：スチール(S45C)四三酸化鉄皮膜●口金、シャフト：スチール(S45C)焼入焼戻四三酸化鉄皮膜研磨仕上●カムレバー、レバー：スチール(SCM440)焼入焼戻四三酸化鉄皮膜

商品コード：

2500202643244

●口金の先端は研磨仕上ですので、ワーク仕上面のクランプも可能です。●クランプ時、口金は下方向への力が掛かりワークの浮き上がりを防止します。●内蔵バネにより常にクランプ力が一定です。●高さ(mm)：40●クランプ力(N)：1200●レバー荷重(N)：50●クランプストローク(mm)：0.4●取付ねじ(mm)：M8●早送りストローク(mm)：0.8●本体：スチール(S45C)四三酸化鉄皮膜●口金、シャフト：スチール(S45C)焼入焼戻四三酸化鉄皮膜研磨仕上●カムレバー、レバー：スチール(SCM440)焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643251

●薄型、コンパクトボディーでワーク上面に干渉しにくい横押しタイプです。●レバーでクランプするタイプ、六角レンチでクランプするタイプの2種類です。●ワークの浮き上がり防止機能付です。●小型ワーク、薄肉ワークのクランプ用として。●切削用、検査用、組立用の治具用途に利用可能。●コンパクトボディのため場所をとらず広い作業エリアの確保が可能に。●幅(mm)：33.5●高さ(mm)：10●クランプ力(N)：4000●ストローク(mm)：1.0●タイプ：レバーなし●許容締付トルク(N.m)：10●取付ねじ(mm)：M5●本体：スチール(S45C)●クランパー、カム：スチール(SCM440)●取り付け面の仕上げは6.3a以上で、キズ、打こんなどがない様にしてください。

商品コード：

2500202643268

●薄型、コンパクトボディーでワーク上面に干渉しにくい横押しタイプです。●レバーでクランプするタイプ、六角レンチでクランプするタイプの2種類です。●ワークの浮き上がり防止機能付です。●小型ワーク、薄肉ワークのクランプ用として。●切削用、検査用、組立用の治具用途に利用可能。●コンパクトボディのため場所をとらず広い作業エリアの確保が可能に。●幅(mm)：33.5●高さ(mm)：30●クランプ力(N)：4000●ストローク(mm)：1.0●タイプ：レバー付●レバー回転半径(mm)：63●レバー許容荷重(N)：170●取付ねじ(mm)：M5●本体、レバー：スチール(S45C)●クランパー、カム：スチール(SCM440)●取り付け面の仕上げは6.3a以上で、キズ、打こんなどがない様にしてください。

商品コード：

2500202643275

●薄型、コンパクトボディーでワーク上面に干渉しにくい横押しタイプです。●レバーでクランプするタイプ、六角レンチでクランプするタイプの2種類です。●ワークの浮き上がり防止機能付です。●小型ワーク、薄肉ワークのクランプ用として。●切削用、検査用、組立用の治具用途に利用可能。●コンパクトボディのため場所をとらず広い作業エリアの確保が可能に。●幅(mm)：50●高さ(mm)：15●クランプ力(N)：6000●ストローク(mm)：2.0●タイプ：レバーなし●許容締付トルク(N.m)：27●取付ねじ(mm)：M8●本体：スチール(S45C)●クランパー、カム：スチール(SCM440)●取り付け面の仕上げは6.3a以上で、キズ、打こんなどがない様にしてください。

商品コード：

2500202643282

●薄型、コンパクトボディーでワーク上面に干渉しにくい横押しタイプです。●レバーでクランプするタイプ、六角レンチでクランプするタイプの2種類です。●ワークの浮き上がり防止機能付です。●小型ワーク、薄肉ワークのクランプ用として。●切削用、検査用、組立用の治具用途に利用可能。●コンパクトボディのため場所をとらず広い作業エリアの確保が可能に。●幅(mm)：50●高さ(mm)：46●クランプ力(N)：6000●ストローク(mm)：2.0●タイプ：レバー付●レバー回転半径(mm)：100●レバー許容荷重(N)：280●取付ねじ(mm)：M8●本体、レバー：スチール(S45C)●クランパー、カム：スチール(SCM440)●取り付け面の仕上げは6.3a以上で、キズ、打こんなどがない様にしてください。

商品コード：

2500202643299

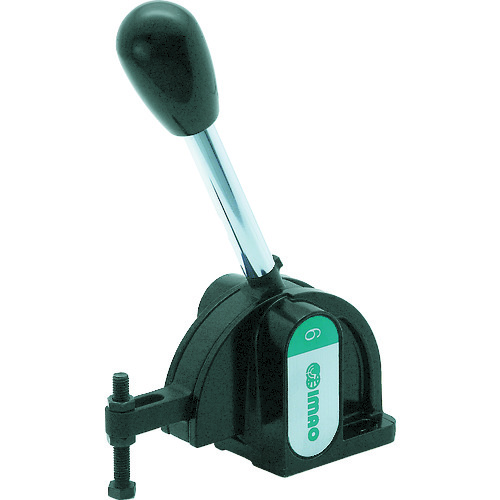

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX140●クランプ力(N)：20●ストローク(mm)：3.0●取付ねじ(mm)：M5●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：6●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●クランプディスク：スチール(SCM440)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643305

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX140●クランプ力(N)：50●ストローク(mm)：3.0●取付ねじ(mm)：M5●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：12●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●クランプディスク：スチール(SCM440)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643312

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX158●クランプ力(N)：30●ストローク(mm)：3.0●取付ねじ(mm)：M6●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：6●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●クランプディスク：スチール(SCM440)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643329

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX158●クランプ力(N)：60●ストローク(mm)：3.0●取付ねじ(mm)：M6●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：12●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●クランプディスク：スチール(SCM440)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643336

●クランプ時にカチッと音がして確実にクランプします。●コンパクトで小物ワーク、小スペースでの使用に最適です。●指先での操作にフィットするレバー形状です。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX39.5●クランプ力(N)：10●ストローク(mm)：1.0●取付ねじ(mm)：M8●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：5●ボディ：スチール(S45C)●アーム：スチール(SCM440)●調整ボルト：(QLSNDM08-01)ステンレス(SUS304)、(QLSNDM12-01、03)スチール(SCM435)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643343

●クランプ時にカチッと音がして確実にクランプします。●コンパクトで小物ワーク、小スペースでの使用に最適です。●指先での操作にフィットするレバー形状です。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX53.5●クランプ力(N)：10●ストローク(mm)：1.5●取付ねじ(mm)：M12●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：5●ボディ：スチール(S45C)●アーム：スチール(SCM440)●調整ボルト：(QLSNDM08-01)ステンレス(SUS304)、(QLSNDM12-01、03)スチール(SCM435)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643350

●クランプ時にカチッと音がして確実にクランプします。●コンパクトで小物ワーク、小スペースでの使用に最適です。●指先での操作にフィットするレバー形状です。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX53.5●クランプ力(N)：30●ストローク(mm)：1.5●取付ねじ(mm)：M12●下押しタイプ●スナップ方式採用(回転アームダブルロックタイプ)●レバー許容荷重(N)：13●ボディ：スチール(S45C)●アーム：スチール(SCM440)●調整ボルト：(QLSNDM08-01)ステンレス(SUS304)、(QLSNDM12-01、03)スチール(SCM435)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643367

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX133●クランプ力(N)：50●取付ねじ(mm)：M5●クランプストローク(mm)：1.5●横押しタイプ●スナップ方式採用(直進シャフトダブルロックタイプ)●レバー許容荷重(N)：9●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●調整ボルト：スチール(SCM435)●グリップ：フェノール樹脂●リンク：スチール(SCM440)●シャフト：スチール(S25C)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643374

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX133●クランプ力(N)：120●クランプストローク(mm)：1.5●取付ねじ(mm)：M5●横押しタイプ●スナップ方式採用(直進シャフトダブルロックタイプ)●レバー許容荷重(N)：20●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●リンク：スチール(SCM440)●シャフト：スチール(S25C)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643381

●クランプ時にカチッと音がして確実にクランプします。●操作性に優れたグリップ付きレバーです。●アンクランプ位置でレバーが固定します。●組立治具、検査治具、溶接治具、軽切削治具のクランプとして。●高さ(mm)：MAX157●クランプ力(N)：140●取付ねじ(mm)：M6●クランプストローク(mm)：1.5●横押しタイプ●スナップ方式採用(直進シャフトダブルロックタイプ)●レバー許容荷重(N)：18●本体：亜鉛合金(ZDC2)●レバー：スチール(S45C)●グリップ：フェノール樹脂●調整ボルト：スチール(SCM435)●リンク：スチール(SCM440)●シャフト：スチール(S25C)●クランプ面に加わる反力が、クランプ力より大きくなった場合、クランプが解除されます。

商品コード：

2500202643398

●レバー操作によりフックがスイングするためワークの着脱を妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：57.5●クランプ力(N)：800●ストローク(mm)：1.2●レバー回転半径(mm)：73●旋回方向：左●取付ねじ(mm)：M4×0.7深さ8.0●本体、シャフト：スチール(SCM440)●フック、締め付けワッシャー、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643404

●レバー操作によりフックがスイングするためワークの着脱を妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：57.5●クランプ力(N)：800●ストローク(mm)：1.2●レバー回転半径(mm)：73●旋回方向：右●取付ねじ(mm)：M4×0.7深さ8.0●本体、シャフト：スチール(SCM440)●フック、締め付けワッシャー、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643411

●レバー操作によりフックがスイングするためワークの着脱を妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：78.1●クランプ力(N)：1200●ストローク(mm)：1.8●レバー回転半径(mm)：107●旋回方向：左●取付ねじ(mm)：M6×1.0深さ12.0●本体、シャフト：スチール(SCM440)●フック、締め付けワッシャー、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643428

●レバー操作によりフックがスイングするためワークの着脱を妨げません。●アルミダイカストを中心とした軽切削クランプ。●高さ(mm)：78.1●クランプ力(N)：1200●ストローク(mm)：1.8●レバー回転半径(mm)：107●旋回方向：右●取付ねじ(mm)：M6×1.0深さ12.0●本体、シャフト：スチール(SCM440)●フック、締め付けワッシャー、レバー：スチール(S45C)●握り玉：ABS樹脂

商品コード：

2500202643435

●トルクレンチが使用できる六角頭タイプです。●コンパクトなボディで小さな対象物に最適です。取り付け位置の制限が少なく、小さい対象物への作業エリアを妨げません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：56.5●クランプ力(N)：2300●ストローク(mm)：3.0●取付ねじ(mm)：M4●許容締付トルク(N・m)：6.0●ボディ、ワッシャー、フランジナット、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●インパクトレンチ(電動工具など)でフックを旋回させると破損する恐れがありますので、ご使用はお止めください。

商品コード：

2500202643442

●トルクレンチが使用できる六角頭タイプです。●コンパクトなボディで小さな対象物に最適です。取り付け位置の制限が少なく、小さい対象物への作業エリアを妨げません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：73.5●クランプ力(N)：3600●ストローク(mm)：4.0●取付ねじ(mm)：M5●許容締付トルク(N・m)：10.5●ボディ、ワッシャー、フランジナット、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●インパクトレンチ(電動工具など)でフックを旋回させると破損する恐れがありますので、ご使用はお止めください。

商品コード：

2500202643459

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：49●クランプ力(N)：1100●ストローク(mm)：1.0●旋回方向：左●取付ねじ(mm)：M4●レバー許容荷重(N)：100●ボディ、レバー、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●カムシャフト：スチール(SCM415)●グリップ：フェノール樹脂

商品コード：

2500202643466

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：49●クランプ力(N)：1100●ストローク(mm)：1.0●旋回方向：右●取付ねじ(mm)：M4●レバー許容荷重(N)：100●ボディ、レバー、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●カムシャフト：スチール(SCM415)●グリップ：フェノール樹脂

商品コード：

2500202643473

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバー操作が縦旋回なので従来の横旋回ではレバーが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX102●クランプ力(N)：800●ストローク(mm)：0.8●旋回方向：左●取付ねじ(mm)：M4●レバー許容荷重(N)：100●ボディ、ワッシャー、調整ボルト：スチール(S45C)●フック、カムレバー：スチール(SCM440)

商品コード：

2500202643480

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバー操作が縦旋回なので従来の横旋回ではレバーが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX102●クランプ力(N)：800●ストローク(mm)：0.8●旋回方向：右●取付ねじ(mm)：M4●レバー許容荷重(N)：100●ボディ、ワッシャー、調整ボルト：スチール(S45C)●フック、カムレバー：スチール(SCM440)

商品コード：

2500202643497

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：66●クランプ力(N)：1800●ストローク(mm)：1.4●旋回方向：左●取付ねじ(mm)：M5●レバー許容荷重(N)：150●ボディ、レバー、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●カムシャフト：スチール(SCM415)●グリップ：フェノール樹脂

商品コード：

2500202643503

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：66●クランプ力(N)：1800●ストローク(mm)：1.4●旋回方向：右●取付ねじ(mm)：M5●レバー許容荷重(N)：150●ボディ、レバー、調整ボルト：スチール(S45C)●フック：スチール(SCM440)●カムシャフト：スチール(SCM415)●グリップ：フェノール樹脂

商品コード：

2500202643510

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバー操作が縦旋回なので従来の横旋回ではレバーが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX131●クランプ力(N)：1500●ストローク(mm)：1.0●旋回方向：左●取付ねじ(mm)：M5●レバー許容荷重(N)：150●ボディ、ワッシャー、調整ボルト：スチール(S45C)●フック、カムレバー：スチール(SCM440)

商品コード：

2500202643527

●レバーを指定方向に回転させることでフック部分が動き、ワークを固定します。●レバー操作が縦旋回なので従来の横旋回ではレバーが干渉する箇所でも使用できます。●レバーの操作でワークの固定が可能です。工具を持ち歩く必要がありません。●アルミダイカストを中心とした軽切削クランプ。●切削以外の用途でも、溶接用治具、検査用治具のクランプとして。●高さ(mm)：MAX131●クランプ力(N)：1500●ストローク(mm)：1.0●旋回方向：右●取付ねじ(mm)：M5●レバー許容荷重(N)：150●ボディ、ワッシャー、調整ボルト：スチール(S45C)●フック、カムレバー：スチール(SCM440)

商品コード：

2500202643534

●カチッとクリック感でクランプ完了をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：180●ストローク(mm)：1●旋回方向：左●取付ねじ(mm)：M4●レバー許容荷重(N)：●左旋回●ワンタッチ操作でクランプが可能です●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643541

●カチッとクリック感でクランプ完了をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：180●ストローク(mm)：1●旋回方向：右●取付ねじ(mm)：M4●レバー許容荷重(N)：●右旋回●ワンタッチ操作でクランプが可能です。●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643558

●カチッとクリック感でクランプ完成をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：320●ストローク(mm)：1.4●取付ねじ(mm)：M4●レバー許容荷重(N)●左旋回●ワンタッチ操作でクランプが可能です●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643565

●カチッとクリック感でクランプ完成をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：320●ストローク(mm)：1.4●取付ねじ(mm)：M4●レバー許容荷重(N)●右旋回●ワンタッチ操作でクランプ可能●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643572

●カチッとクリック感でクランプ完成をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：550●ストローク(mm)：1.5●取付ねじ(mm)：M4●レバー許容荷重(N)●左旋回●ワンタッチ操作でクランプが可能です●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643589

●カチッとクリック感でクランプ完成をお知らせし締め忘れを防ぎ確実なクランプが可能です。●バネの力でクランプするため誰が操作しても同じ力でクランプできます。締め過ぎによる樹脂ワークの破損を防ぎます。●トグルクランプに比べ圧倒的な耐用性があります。(30万回クリア)●コンパクト設計で狭い場所にも配置できます。●高さ(mm)：49●クランプ力(N)：550●ストローク(mm)：1.5●取付ねじ(mm)：M4●レバー許容荷重(N)●右旋回●ワンタッチ操作でクランプが可能です●ボディ：S45C焼入焼戻無電解ニッケルメッキ●レバー：ポリアミド(ガラス繊維強化)●調整ボルト：黄銅(カドミウム低減材)●フック：SCM440焼入焼戻無電解ニッケルメッキ●カムシャフト：SKS3焼入焼戻無電解ニッケルメッキ

商品コード：

2500202643596

●フラットタイプのため加工物にキズが付きにくいです。 ●傾斜9°まで対応します。 ●本体が六角になっているので、取り付けが簡単です。 ●ショートタイプのため、治具設計が容易です。●傾斜のある加工物の受けに。●ボルト径(mm)：M12●全長(mm)：35●対辺寸法(mm)：22●頭部長さ(mm)：22●上面径(mm)：φ12●ボルト径：M12●本体：スチール(S45C)、鋼球：スチール(SVJ2)●硬度：HRC35(本体)、HRC62(鋼球)

商品コード：

2500202759549
