クランピング座金

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M30●外径(mm)：56●内径(mm)：31●高さ(mm)：11.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：18.8/18.8●適合ボルト呼び径：30●耐荷重(静荷重)(max. kN)：191●ネジの締付トルク(max. Nm)：1050●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354661

●円錐シートと組み合わせて、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：50●高さ(mm)：21●h4：組合せ時高さ(mm)(円錐シートD型)：35●適合ボルト呼び径：48●形状C●摩擦係数：0.12●ステンレス鋼 1.4305（SUS303相当）

商品コード：

2500200354678

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：7.1●高さ(mm)：2.8●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354685

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：9.6●高さ(mm)：3.5●耐荷重(静荷重)(max. kN)：12●ネジの締付トルク (max. Nm)：：16●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354692

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：12●高さ(mm)：4.2●耐荷重(静荷重)(max. kN)：16●ネジの締付トルク (max. Nm)：：32●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354708

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：24●内径(mm)：14.2●高さ(mm)：5●耐荷重(静荷重)(max. kN)：24●ネジの締付トルク (max. Nm)：：56●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354715

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：30●内径(mm)：19●高さ(mm)：6.2●耐荷重(静荷重)(max. kN)：45●ネジの締付トルク (max. Nm)：：135●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354722

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：23.2●高さ(mm)：7.5●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク (max. Nm)：：280●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354739

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：28●高さ(mm)：9.5●耐荷重(静荷重)(max. kN)：105●ネジの締付トルク (max. Nm)：：455●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354746

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M48●外径(mm)：92●内径(mm)：56●高さ(mm)：22●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354753

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：17●内径(mm)：7.1●高さ(mm)：4.0●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354760

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：50●内径(mm)：23.2●高さ(mm)：8.0●耐荷重(静荷重)(max. kN)：71●ネジの締付トルク (max. Nm)：：280●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354777

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：7.0●耐荷重(静荷重) (max. kN)：9●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354784

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：8.5●耐荷重(静荷重) (max. kN)：17●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354791

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M10●外径(mm)：21●内径(mm)：10.5●高さ(mm)：10.4●耐荷重(静荷重) (max. kN)：26●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354807

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M12●外径(mm)：25●内径(mm)：13●高さ(mm)：13.1●耐荷重(静荷重) (max. kN)：38●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354814

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：17.0●耐荷重(静荷重) (max. kN)：73●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354821

●球面ワッシャーと円錐シートを結合したものです。●ボルトと座面が垂直でない場合などに使います。●常にその機能を十分に発揮します。●組立・取り付けが容易で合理的です。●在庫管理が容易です。●底面の角度を約4度まで補正します。●鋳物、ストラップなどの傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：40●内径(mm)：21●高さ(mm)：20.3●耐荷重(静荷重) (max. kN)：117●DIN6319に類似●揺動角度：最大4度●球面ワッシャー：焼入れ鋼、浸炭焼入れ●円錐シート：熱処理鋼、熱処理●球面ワッシャーと円錐シートの取り外しはできません。

商品コード：

2500200354838

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M6●外径(mm)：17●内径(mm)：6.4●高さ(mm)：3●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354890

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M8●外径(mm)：23●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354906

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354913

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M12●外径(mm)：35●内径(mm)：13●高さ(mm)：5●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354920

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M14●外径(mm)：40●内径(mm)：15●高さ(mm)：5●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354937

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M16●外径(mm)：45●内径(mm)：17●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354944

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M18●外径(mm)：45●内径(mm)：19●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354951

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354968

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M5●外径(mm)：13●内径(mm)：5.3●高さ(mm)：3●熱処理鋼、熱処理、黒染

商品コード：

2500200354975

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M6●外径(mm)：17●内径(mm)：6.4●高さ(mm)：3●熱処理鋼、熱処理、黒染

商品コード：

2500200354982

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M8●外径(mm)：24●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、黒染

商品コード：

2500200354999

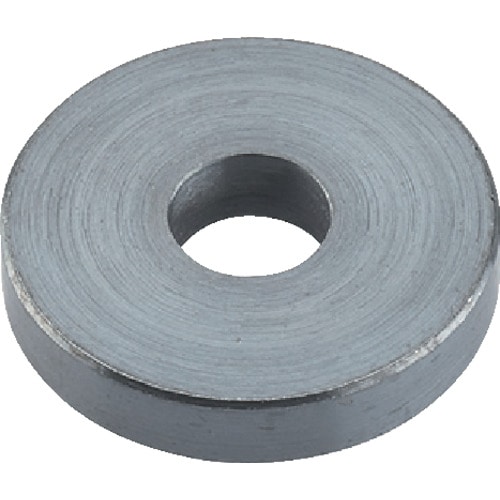

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M10●外径(mm)：30●内径(mm)：10.5●高さ(mm)：4●熱処理鋼、熱処理、黒染

商品コード：

2500200355002

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M12●外径(mm)：36●内径(mm)：13●高さ(mm)：5●熱処理鋼、熱処理、黒染

商品コード：

2500200355019

●熱処理済み平面ワッシャーです。●精密タイプです。●平行度は0.05です。●精度が必要な場所に。●適合ボルト：M16●外径(mm)：45●内径(mm)：17●高さ(mm)：5●熱処理鋼、熱処理、黒染

商品コード：

2500200355026

●大型の加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M30●外径(mm)：56●高さ(mm)：19.2●クランプ用治具●仕上げ：黒染●S45C●焼き入れ(HRC30～35)●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットしてください。

商品コード：

2500200444560

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200231412

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200231429

●クランプに傾斜があってもナットで締め付け可能です。●クランプとナットの緩衝。●適合ボルト：M14●外径(mm)：28●内径(mm)：15●高さ(mm)：9.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200231689

●プロトラクター用部品です。●部品プロトラクターNO.19用ナット･座金●用途以外には使用しないで下さい。

商品コード：

2500203923321

●ナットの直締付によるキズ、不安定さを無くします。●締め付けが容易にできます。●フライス盤、マシニングセンター、ラジアルボール盤でのワーク固定に。●クランプへのキズつき防止。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●当たる相手が黒革などですと傷が付きます。●クランプとナットの間にセットする事。

商品コード：

2500200258730

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：3.0●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258747

●クランプに傾斜があってもナットで締め付け可能。●クランプとナットの緩衝。●適合ボルト：M16●外径(mm)：35●内径(mm)：17●高さ(mm)：10.5●スチール（S45C）●処理：焼き入れ（HRC30～35）、黒染仕上げ●順次S45CFへ変更●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットする事。

商品コード：

2500200258853

●球面タイプなので若干の角度に対応可能です。●ナット締め付け時の安定のために使用。●適合ボルト：M16●外径(mm)：35●内径(mm)：17.0●高さ(mm)：10.5●上下1組●スチール（S45C）●処理：焼き入れ(27～35HRC)、黒染仕上げ

商品コード：

2500200258860

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M16●外径(mm)：40●内径(mm)：17●高さ(mm)：11●ガイド径：Φ20●厚み：8●ガイド厚み：3●ねじ径(mm)：20●全長(mm)：8●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200305007

●ボルトとクランプの溝巾が合わない時に最適です。●ガイド付きで溝巾に対し 中心でクランプができます。●機械加工工具クランプ用。●フライス・マシニング加工用。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：13●ガイド径：Φ24●厚み：10●ガイド厚み：3●全長(mm)：10●ねじ径(mm)：24●ボルト径を小さくするため本来必要とされるトルクが得られない可能性があります。

商品コード：

2500200366442

●大型の加工物で傾斜があり、クランプする際に使用出来ます。●クランプ作業に。●適合ボルト：M36●外径(mm)：68●高さ(mm)：23.5●クランプ用治具●仕上げ：黒染●S45C●焼き入れ(HRC30～35)●単品●当たる相手が黒革などの場合、傷がつきます。●クランプとナットの間にセットしてください。

商品コード：

2500200497771

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：12.0●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717618

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M16●外径(mm)：45●内径(mm)：19.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717632

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M22●外径(mm)：55●内径(mm)：25.5●高さ(mm)：10.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717656

●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：9.5●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717663

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M10●外径(mm)：28●内径(mm)：10.5●高さ(mm)：4.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717908

●焼き入れ座金です。●ナット締め付け時の安定のために使用。●適合ボルト：M14●外径(mm)：39●内径(mm)：15.0●高さ(mm)：6.0●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717922
