プラスチック金型用品

●引張りリンク用のボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：19●D(mm)：10●B(mm)：6●A(mm)：16●L(mm)：13●E(mm)：8●M×P(mm)：8×1.25●F(mm)：12●C(mm)：4●ボルトのみ●SCM435(硬度：33～38HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237008

●引張りリンク用のボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：25●D(mm)：13●B(mm)：8●A(mm)：18●L(mm)：13●E(mm)：10●M×P(mm)：10×1.5●F(mm)：16●C(mm)：5●ボルトのみ●SCM435(硬度：33～38HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237022

●引張りリンク用のボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：32●D(mm)：16●B(mm)：10●A(mm)：24●L(mm)：13●E(mm)：14●M×P(mm)：12×1.75●C(mm)：7●F(mm)：18●ボルトのみ●SCM435(硬度：33～38HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237046

●引張りリンク用のボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：38●D(mm)：20●B(mm)：14●A(mm)：27●L(mm)：13●E(mm)：18●M×P(mm)：16×2.0●C(mm)：9●F(mm)：24●ボルトのみ●SCM435(硬度：33～38HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237060

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：19●D(mm)：10●L(mm)：16●H(mm)：13●d(mm)：6.5●ボルト：CCB6-25●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237084

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：25●D(mm)：13●L(mm)：16●H(mm)：16●d(mm)：9●ボルト：CCB8-30●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237107

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：32●D(mm)：16●L(mm)：16●H(mm)：19●d(mm)：11●ボルト：CCB10-30●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237121

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：38●D(mm)：20●L(mm)：16●H(mm)：23●d(mm)：13●ボルト：CCB12-35●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237145

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：19●D(mm)：10●L(mm)：11●H(mm)：16●d(mm)：6.5●ボルト：CCB6-30●V(mm)：3●W(mm)：10●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237169

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：25●D(mm)：13●L(mm)：11●H(mm)：19●d(mm)：9●ボルト：CCB8-35●V(mm)：3●W(mm)：13●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237183

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：32●D(mm)：16●L(mm)：11●H(mm)：22●d(mm)：11●ボルト：CCB10-35●V(mm)：3●W(mm)：16●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237206

●引張りリンク用のリテーナとボルトです。●プラスチック金型の部品として。●引張りリンクA寸(mm)：38●D(mm)：20●L(mm)：11●H(mm)：26●d(mm)：13●ボルト：CCB12-40●W(mm)：20●V(mm)：3●リテーナ＋ボルト●S45C(硬度：38～43HRC、表面処理：四三酸化鉄皮膜)

商品コード：

2500203237220

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：100●T(mm)：20●適合ボルト：M6●d(mm)：70●t(mm)：9●A(mm)：85●ボルト穴d1(mm)：11●R(mm)：5●ボルト穴d2(mm)：6.5●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237244

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：100●T(mm)：40●適合ボルト：M6●d(mm)：70●t(mm)：20●A(mm)：85●ボルト穴d1(mm)：11●ボルト穴d2(mm)：6.5●R(mm)：10●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237268

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：100●T(mm)：15●適合ボルト：M6●d(mm)：70●t(mm)：8●A(mm)：85●ボルト穴d1(mm)：11●ボルト穴d2(mm)：6.5●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237282

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：120●T(mm)：15●適合ボルト：M6●d(mm)：90●t(mm)：8●A(mm)：105●ボルト穴d1(mm)：11●ボルト穴d2(mm)：6.5●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237305

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：60●T(mm)：20●適合ボルト：M5●d(mm)：40●t(mm)：5●A(mm)：50●ボルト穴d1(mm)：9●ボルト穴d2(mm)：5.5●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237329

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●標準的なボルトで取り付けるタイプです。●D(mm)：120●適合ボルト：M6●d(mm)：70●t(mm)：14●V(mm)：100●ボルト穴d2(mm)：6.5●ボルト穴d1(mm)：11●B(mm)：85●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237343

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●JISタイプスプルーブッシュに取り付けるタイプです。●D(mm)：100●T(mm)：15●適合ボルト：M6●t(mm)：6.5●A(mm)：85●ボルト穴d2(mm)：6.6●B(mm)：40●ボルト穴d1(mm)：11●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237367

●プラスチック金型用のロケートリングです。●金型と成型機の位置決めの役割をします。●JISタイプスプルーブッシュに取り付けるタイプです。●D(mm)：100●適合ボルト：M6●d(mm)：85●A(mm)：115●ボルト穴d2(mm)：6.5●ボルト穴d1(mm)：11●D1(mm)：130●プラスチック金型用●炭素鋼(S45C)

商品コード：

2500203237381

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性が抜群。●YM型の年度切り換えの為、インサイドアローのみの注文もお受けいたしております。●特注品としてNM型には、任意の彫刻ができます。(割り出しは12等分です)●プラ型埋め込み用●外径(mm)：6●全長(mm)：8●摘要：D2型(日付十の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500204580479

●ランナーロックピンのスペーサーとして使用します。●プラスチック金型の部品として。●ランナーロックピン径(mm)：3●D(mm)：8●d(mm)：5●つば径ノーマルタイプ用●炭素鋼S45C(硬度48～52HRC)

商品コード：

2500203342122

●ランナーロックピンのスペーサーとして使用します。●プラスチック金型の部品として。●ランナーロックピン径(mm)：5●D(mm)：10●d(mm)：7●つば径ノーマルタイプ用●炭素鋼S45C(硬度48～52HRC)

商品コード：

2500203342146

●成型品からランナーを切り離し、取り出すために使用します。●プラスチック金型の部品として。●D(mm)：4●H(mm)：6●E(mm)：1●Y(mm)：2.3●P(mm)：2.8●B(mm)：2.5●L(mm)：45●F(mm)：3.0●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342160

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：3●H(mm)：5●L(mm)：30●B(mm)：2●Y(mm)：1.8●P(mm)：2.3●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342184

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：4●H(mm)：6●P(mm)：2.8●Y(mm)：2.3●B(mm)：2.5●L(mm)：25●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342207

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：4●H(mm)：6●B(mm)：2.5●P(mm)：2.8●Y(mm)：2.3●L(mm)：35●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342221

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：4●H(mm)：6●Y(mm)：2.3●B(mm)：2.5●L(mm)：45●P(mm)：2.8●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342245

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：4●H(mm)：6●P(mm)：2.8●Y(mm)：2.3●B(mm)：2.5●L(mm)：60●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342269

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：5●H(mm)：7●P(mm)：3.3●Y(mm)：2.8●B(mm)：3●L(mm)：35●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342283

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：5●H(mm)：7●P(mm)：3.3●L(mm)：50●Y(mm)：2.8●B(mm)：3●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342306

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：6●H(mm)：8●P(mm)：3.8●Y(mm)：3.0●B(mm)：3●L(mm)：40●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342320

●成型品からランナーを切り離し、取り出すために使用します。●ノーマル・ストレートタイプ●プラスチック金型の部品として。●D(mm)：6●H(mm)：8●B(mm)：3●Y(mm)：3.0●L(mm)：70●P(mm)：3.8●つば径ノーマル●ハイス鋼SKH51(硬度59～61HRC)

商品コード：

2500203342344

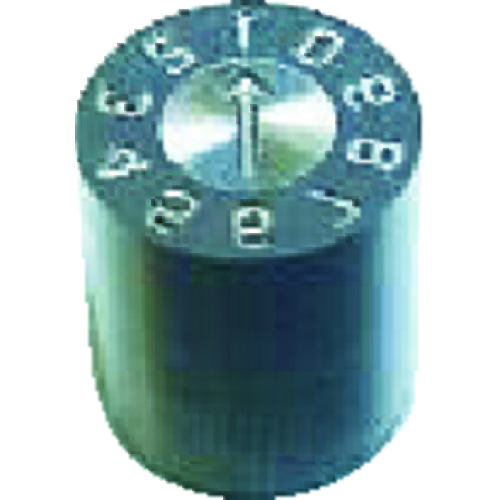

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：10●全長(mm)：12●摘要：D1型(日付一の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475593

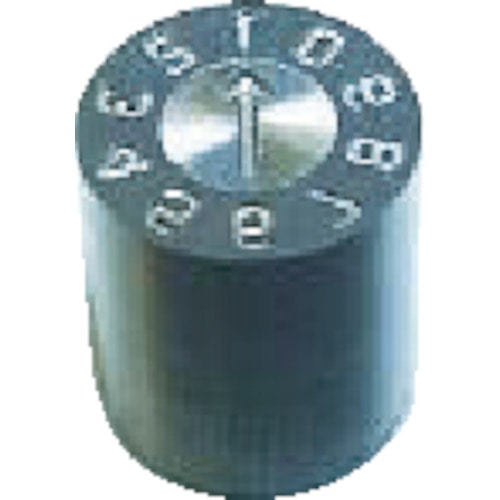

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：16●全長(mm)：14●摘要：D1型(日付一の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475609

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：6●全長(mm)：8●摘要：D1型(日付一の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475616

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：8●全長(mm)：10●摘要：D1型(日付一の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475623

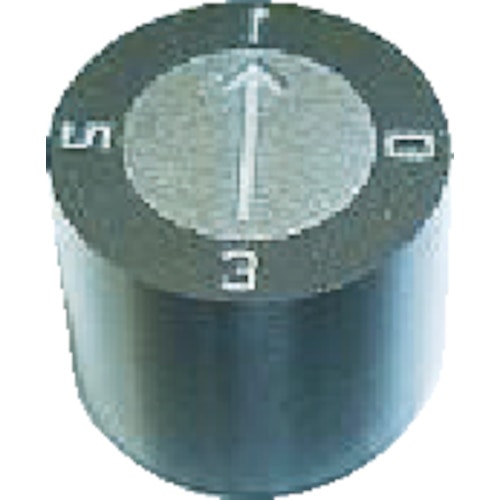

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性が抜群。●YM型の年度切り換えの為、インサイドアローのみの注文もお受けいたしております。●特注品としてNM型には、任意の彫刻ができます。(割り出しは12等分です)●プラ型埋め込み用●外径(mm)：10●全長(mm)：12●摘要：D2型(日付十の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475647

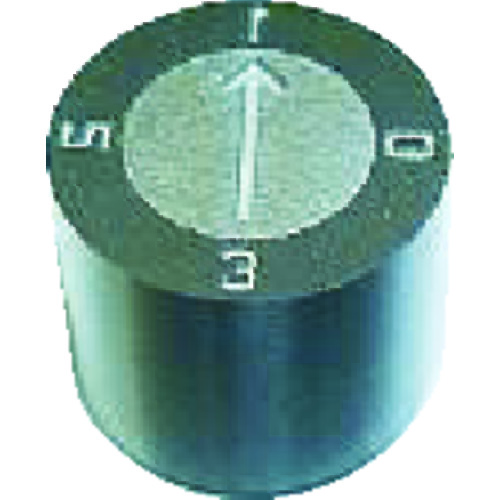

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性が抜群。●YM型の年度切り換えの為、インサイドアローのみの注文もお受けいたしております。●特注品としてNM型には、任意の彫刻ができます。(割り出しは12等分です)●プラ型埋め込み用●外径(mm)：16●全長(mm)：14●摘要：D2型(日付十の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475654

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性が抜群。●YM型の年度切り換えの為、インサイドアローのみの注文もお受けいたしております。●特注品としてNM型には、任意の彫刻ができます。(割り出しは12等分です)●プラ型埋め込み用●外径(mm)：8●全長(mm)：10●摘要：D2型(日付十の位)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475661

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●プラ型埋め込み用●外径(mm)：10●全長(mm)：12●摘要：NM型(無表示)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475890

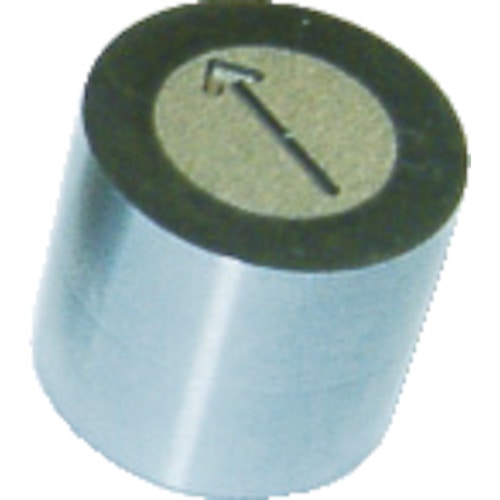

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●プラ型埋め込み用●外径(mm)：16●全長(mm)：14●摘要：NM型(無表示)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475906

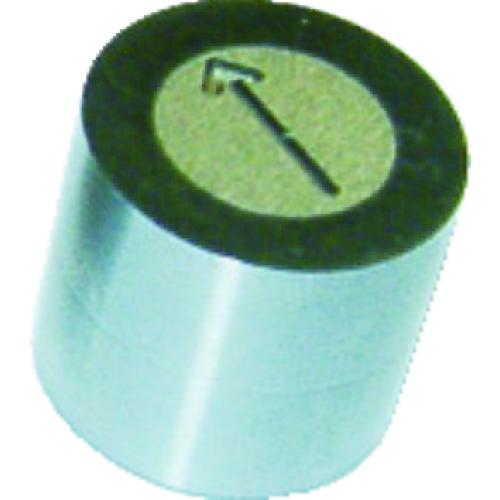

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●プラ型埋め込み用●外径(mm)：6●全長(mm)：8●摘要：NM型(無表示)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475913

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチでできます。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャーを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●プラ型埋め込み用●外径(mm)：8●全長(mm)：10●摘要：NM型(無表示)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475920

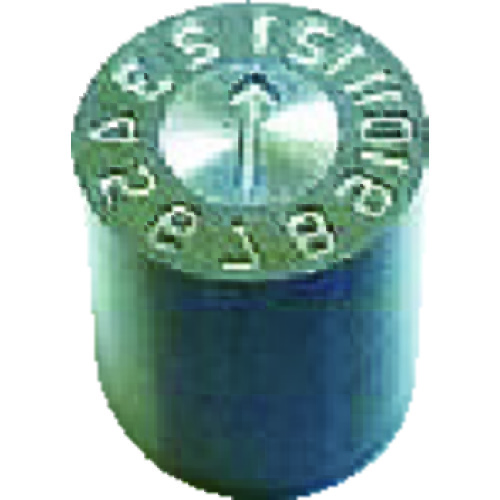

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチです。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：10●全長(mm)：12●摘要：OM型(月)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475937

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチです。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：16●全長(mm)：14●摘要：OM型(月)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475944

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチです。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：6●全長(mm)：8●摘要：OM型(月)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●ステンレス(SUS420焼入研磨仕上げ)

商品コード：

2500202475951

●OP型プラスチック金型専用・成型品のロット管理に最適です。●プラ型に埋め込むための商品です。●日付表示の変更が金型内側からワンタッチです。(矢印部分をドライバーで回すだけです)●割り出しは、ボールプランジャを使用、Oリングに比べて、位置決め(矢印指示)精度が向上し、加工時に発生するガスや、高温に対する耐久性に優れています。●YM型の年度切り換えのため、インサイドアローのみの注文もお受けいたしております。●プラ型埋め込み用●外径(mm)：8●全長(mm)：10●摘要：OM型(月)●硬度：HRC50±2●インサイドアロープレート側交換タイプ●SUS420焼入研磨仕上げ

商品コード：

2500202475968

●プラスチック成型品を金型から離形・突き出しするための段付きのピンです。●プラスチック金型の部品として。●軸径(mm)：0.5●つば厚(mm)：4●全長(mm)：150●H(mm)：3●D(mm)：1.5●N(mm)：70●段付きタイプ●ピン先端の公差(mm)：0～-0.005●全長の公差(mm)：+5～+0.1●ハイス鋼(SKH51：59～61HRC)

商品コード：

2500203146850

●プラスチック成型品を金型から離形・突き出しするための段付きのピンです。●プラスチック金型の部品として。●軸径(mm)：0.8●つば厚(mm)：4●全長(mm)：150●H(mm)：3●D(mm)：1.5●N(mm)：50●段付きタイプ●ピン先端の公差(mm)：0～-0.005●全長の公差(mm)：+5～+0.1●ハイス鋼(SKH51：59～61HRC)

商品コード：

2500203146867
