端子台

●端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。●各社PLCの端子番号と一致して表記されています。●コネクタと端子台が一体化された中継ターミナルです。●ＰＬＣのインターフェイスとして最適です。●色：グレー●極数：34●長さ(mm)：40●幅(mm)：128●高さ(mm)：36●タイプ：ねじ式●定格絶縁電圧(V)：AC DC24V●取付ピッチ(mm)：108●ねじ式7mmピッチ端子台●定格電圧(V)：DC24V●定格電流：0.5A●耐電圧(V)：600V/1分間●使用周囲温度：-10℃～＋50℃●オムロン製PLC(CJ1WMILコネクタタイプ)出力用端子番号対応●端子番号割当0V、m00～m15(下段)、+V、m+100～m+115(上段)●M:三菱電機、O:オムロン、K：キーエンス。一部対応していないPLCもあります。キーエンス用ケーブルについては、メーカーへお問い合わせお願いします。

商品コード：

2500202519365

●端子台とコネクタは基板上で接続されていますので誤配線の心配がありません。●各社PLCの端子番号と一致して表記されています。●コネクタと端子台が一体化された中継ターミナルです。●ＰＬＣのインターフェイスとして最適です。●色：グレー●極数：40●長さ(mm)：40●幅(mm)：149●高さ(mm)：36●タイプ：ねじ式●定格絶縁電圧(V)：AC DC125V●取付ピッチ(mm)：110●ねじ式7mmピッチ端子台●定格電圧(V)：DC125V●定格電流：1A●耐電圧(V)：600V/1分間●使用周囲温度：-10℃～＋50℃●キーエンス製PLC(KV-1000、KV-3000、KV5000各シリーズ、拡張入出力ユニット)端子番号対応●端子番号割当1～20(下段)、21～40(上段)●M:三菱電機、O:オムロン、K：キーエンス。一部対応していないPLCもあります。キーエンス用ケーブルについては、メーカーへお問い合わせお願いします。

商品コード：

2500202519372

●海外規格認定を取得しておりますので海外輸出向けにも安心してご使用することができます。●ローコストなアップ形端子台です。●信号用、電源用、中継、2Ｄ CAD。●色：黒●長さ(mm)：41●幅(mm)：7●高さ(mm)：32.5●タイプ：中間板●定格絶縁電圧(V)：800●定格通電電流：15A●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202620795

●海外規格認定を取得しておりますので海外輸出向けにも安心して使用することができます。●ネジアップ機構で作業性向上、丸型圧着端子に最適です。●信号用、電源用、中継、2Ｄ CAD。●色：黒●長さ(mm)：41●幅(mm)：7●高さ(mm)：35.5●タイプ：中間板●定格絶縁電圧(V)：800●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621020

●端子台両端用エンドプレートです。●色：黒●長さ(mm)：3●幅(mm)：37●高さ(mm)：26●タイプ：PTUシリーズ用側板●適合中間板：PTU-20用●品名：側板●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621099

●端子台両端用エンドプレートです。●色：黒●長さ(mm)：3●幅(mm)：40●高さ(mm)：28●タイプ：PTUシリーズ用側板●適合中間板：PTU-30用●品名：側板●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621112

●海外規格認定を取得しておりますので海外輸出向けにも安心してご使用することができます。●ネジアップ機構で作業性向上、丸型圧着端子に最適です。●信号用、電源用、中継、2Ｄ CAD。●色：黒●長さ(mm)：41●幅(mm)：11●高さ(mm)：38●タイプ：中間板●定格絶縁電圧(V)：1000●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621129

●端子台両端用エンドプレートです。●色：黒●長さ(mm)：3●幅(mm)：46●高さ(mm)：34●タイプ：PTUシリーズ用側板●適合中間板：PTU-80用●品名：側板●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621198

●海外規格認定を取得しておりますので海外輸出向けにも安心してご使用することができます。●省スペースを考慮した2段タイプです。●信号用、電源用、中継、2Ｄ CAD。●色：黒●長さ(mm)：60●幅(mm)：12●高さ(mm)：61●タイプ：中間板●定格絶縁電圧(V)：600●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621563

●端子台両端用エンドプレートです。●色：黒●長さ(mm)：3●幅(mm)：60●高さ(mm)：51●タイプ：PTWシリーズ側板●適合中間板：PTW-SS20用●品名：側板●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202621570

●海外規格認定を取得しておりますので海外輸出向けにも安心してご使用することができます。●2段構造とアップ機構。省スペースと省力化を同時に実現しました。●信号用、電源用、中継、2Ｄ CAD。●色：黒●長さ(mm)：53●幅(mm)：12●高さ(mm)：59●タイプ：中間板●定格絶縁電圧(V)：800●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202625189

●端子台両端用エンドプレートです。●色：黒●長さ(mm)：3●幅(mm)：53●高さ(mm)：49●タイプ：PUWシリーズ側板●適合中間板：PUW-20用●品名：側板●絶縁材樹脂(難燃グレードUL94V-0)

商品コード：

2500202625196

●配線しやすいように傾斜をつけて端子台を取り付けることができます。●端子台を取り付けるための補助金具。●高さ(mm)：25●長さ(mm)：32●幅(mm)：30●表面仕上：電気亜鉛メッキ三価クロメート仕上げ●RoHS指令適合品●鋼板

商品コード：

2500202731170

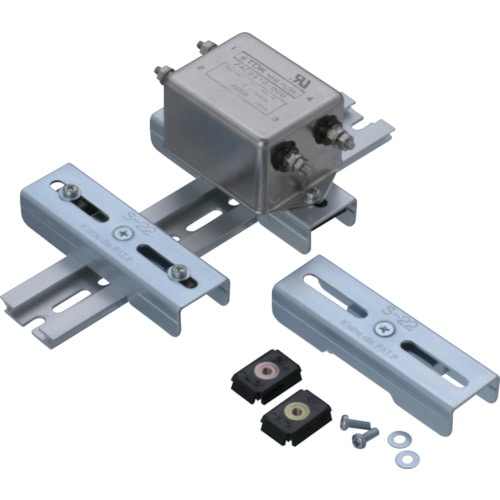

●機器の取付は、付属のスライドナットにより取付ピッチ25ｍｍ～85ｍｍの機器を自由にネジ止めできます。●ＤＩＮ35ｍｍレール上にノイズフィルター、コンデンサー、抵抗器等、レール対応になってない機器が取付けられるベースです。●表面仕上：電気亜鉛メッキ 3価クロメート仕上げ●RoHS指令適合品●鋼板

商品コード：

2500202736588

●基板端子用アクセサリーです。●幅(mm)：8.3●高さ(mm)：16●長さ(mm)：7●摘要：ヒューズクリップ 6.4φ●りん青銅(C5191R)ニッケルメッキ

商品コード：

2500203017921

●基板端子用アクセサリーです。●幅(mm)：8●高さ(mm)：11.8●長さ(mm)：5.6●摘要：ヒューズクリップ 5.2φ●りん青銅(C5191R)スズメッキ

商品コード：

2500203017938

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：20A●ビスサイズ：M4●幅(mm)：10●高さ(mm)：11.5●長さ(mm)：11.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203017969

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：7●高さ(mm)：11.1●長さ(mm)：8.3●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X10Lバインドビス

商品コード：

2500203017976

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：8.3●高さ(mm)：11●長さ(mm)：7.5●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X10Lバインドビス

商品コード：

2500203017990

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：20A●ビスサイズ：M4●幅(mm)：10●高さ(mm)：13.2●長さ(mm)：11.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018003

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：20A●ビスサイズ：M4●幅(mm)：10●高さ(mm)：11.8●長さ(mm)：14●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018027

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：40A●ビスサイズ：M5●幅(mm)：12●高さ(mm)：13●長さ(mm)：10●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M5X10Lバインドビス

商品コード：

2500203018034

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：40A●ビスサイズ：M4●幅(mm)：10●高さ(mm)：15●長さ(mm)：9.7●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018041

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：8●高さ(mm)：13●長さ(mm)：8.3●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X6Lバインドビス

商品コード：

2500203018096

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：20A●ビスサイズ：M4●幅(mm)：9●高さ(mm)：17.3●長さ(mm)：8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018102

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：40A●ビスサイズ：M4●幅(mm)：8●高さ(mm)：13●長さ(mm)：10●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018119

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：60A●ビスサイズ：M5●幅(mm)：12●高さ(mm)：16●長さ(mm)：12●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M5X10Lバインドビス

商品コード：

2500203018232

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：7●高さ(mm)：11.3●長さ(mm)：8.3●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X10Lバインドビス

商品コード：

2500203018249

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：7●高さ(mm)：21.3●長さ(mm)：7.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X10Lバインドビス

商品コード：

2500203018256

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：15A●ビスサイズ：M3●幅(mm)：7●高さ(mm)：15.8●長さ(mm)：7.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M3X10Lバインドビス

商品コード：

2500203018317

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：60A●ビスサイズ：M5●幅(mm)：27●高さ(mm)：13●長さ(mm)：11.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M5X10Lバインドビス

商品コード：

2500203018324

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：60A●ビスサイズ：M6●幅(mm)：18●高さ(mm)：13●長さ(mm)：14.4●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M6X10Lバインドビス

商品コード：

2500203018355

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：20A●ビスサイズ：M4●幅(mm)：9●高さ(mm)：13●長さ(mm)：11.8●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M4X10Lバインドビス

商品コード：

2500203018362

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：130A●ビスサイズ：M5●幅(mm)：15.7●高さ(mm)：15.2●長さ(mm)：17.5●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M5X10Lバインドビス

商品コード：

2500203018379

●車載、空調、新エネルギー関係を中心に幅広く使用される基板端子です。●定格：130A●ビスサイズ：M6●幅(mm)：15.7●高さ(mm)：15.2●長さ(mm)：17.5●基板端子：黄銅(C2680R)又は銅(C1100)スズメッキ●ビス：黄銅(C2700W)又は鉄(SWCH/SPCC)ニッケルメッキ●M6X10Lバインドビス

商品コード：

2500203018386

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：2●長さ(mm)：78●幅(mm)：71●高さ(mm)：45.5●タイプ：ねじ式中継用●定格：600V-130A●端子ねじM8●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：22～38m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203080635

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：3●長さ(mm)：105●幅(mm)：71●高さ(mm)：45.5●タイプ：ねじ式中継用●定格：600V-130A●端子ねじM8●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：22～38m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203080642

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：4●長さ(mm)：132●幅(mm)：71●高さ(mm)：45.5●タイプ：ねじ式中継用●定格：600V-130A●端子ねじM8●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：22～38m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203080659

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：6●長さ(mm)：186●幅(mm)：71●高さ(mm)：45.5●タイプ：ねじ式中継用●定格：600V-130A●端子ねじM8●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：22～38m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203080666

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：8●長さ(mm)：240●幅(mm)：71●高さ(mm)：45.5●タイプ：ねじ式中継用●定格：600V-130A●端子ねじM8●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：22～38m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203080673

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：2●長さ(mm)：96●幅(mm)：83.5●高さ(mm)：56.2●タイプ：セルフアップ●定格：600V-240A●定格絶縁電圧(V)：600●取付ピッチ(mm)：83●端子ねじM10●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：60～100m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203081526

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：3●長さ(mm)：130●幅(mm)：83.5●高さ(mm)：56.2●タイプ：セルフアップ●定格：600V-240A●定格絶縁電圧(V)：600●取付ピッチ(mm)：117●端子ねじM10●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：60～100m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203081533

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：4●長さ(mm)：164●幅(mm)：83.5●高さ(mm)：56.2●タイプ：セルフアップ●定格：600V-240A●定格絶縁電圧(V)：600●取付ピッチ(mm)：151●端子ねじM10●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：60～100m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203081540

●必要な極数にあらかじめ組み立てられた端子台です。●端子カバー、記名シールが付属しています。●電源・中継端子台として。●色：ブラック●極数：6●長さ(mm)：232●幅(mm)：83.5●高さ(mm)：56.2●タイプ：セルフアップ●定格：600V-240A●定格絶縁電圧(V)：600●取付ピッチ(mm)：219●端子ねじM10●商用周波耐電圧：2500V1分間●インパルス耐電圧：6000V●適合電線：60～100m[[Ｍ2]]●本体：フェノール●カバー：ポリカーボネート

商品コード：

2500203081557

●プリント基板用のねじなし端子台です。●色：スカイブルー●極数：2●長さ(mm)：10.4●幅(mm)：17.9●高さ(mm)：17.5●定格：250V10A●絶縁抵抗:500V1000MΩ以上●耐電圧：2000V1分間以上●基板：ナイロン66●ワイヤークランプバネ：ステンレス(SUS301)●接触板：黄銅(C2680R、スズメッキ)●ノブ：ジュラコン●電線の接続、解除はマイナスドライバで行ってください。

商品コード：

2500203158921

●プリント基板用のねじなし端子台です。●色：スカイブルー●極数：3●長さ(mm)：15.0●幅(mm)：17.9●高さ(mm)：17.5●定格：250V10A●絶縁抵抗:500V1000MΩ以上●耐電圧：2000V1分間以上●基板：ナイロン66●ワイヤークランプバネ：ステンレス(SUS301)●接触板：黄銅(C2680R、スズメッキ)●ノブ：ジュラコン●電線の接続、解除はマイナスドライバで行ってください。

商品コード：

2500203158938

●プリント基板用のねじなし端子台です。●色：スカイブルー●極数：4●長さ(mm)：20.0●幅(mm)：17.9●高さ(mm)：17.5●定格：250V10A●絶縁抵抗:500V1000MΩ以上●耐電圧：2000V1分間以上●基板：ナイロン66●ワイヤークランプバネ：ステンレス(SUS301)●接触板：黄銅(C2680R、スズメッキ)●ノブ：ジュラコン●電線の接続、解除はマイナスドライバで行ってください。

商品コード：

2500203158945

●電線を貫通接続するための端子台です。●ワンタッチカバー付きです。●色：ブラック●極数：10●長さ(mm)：129.4●幅(mm)：18●高さ(mm)：16.3●タイプ：貫通用●定格：300V-25A●取付ピッチ(mm)：11●ビスサイズ：M4●規格：UL94V-0●ワンタッチカバー付●使用温度範囲：-40℃～90℃●絶縁抵抗：DC500V1000MΩ以上●耐電圧(V)：AC2500V1分●温度上昇：30℃以下●本体：ポリブチレンテレフタレート(難燃グレードUL94V-0)●カバー：ポリカーボネート(難燃グレードUL94V-0)

商品コード：

2500203283180

●電線を貫通接続するための端子台です。●ワンタッチカバー付きです。●色：ブラック●極数：2●長さ(mm)：41.4●幅(mm)：18●高さ(mm)：16.3●タイプ：貫通用●定格：300V-25A●取付ピッチ(mm)：11●ビスサイズ：M4●規格：UL94V-0●ワンタッチカバー付●使用温度範囲：-40℃～90℃●絶縁抵抗：DC500V1000MΩ以上●耐電圧(V)：AC2500V1分●温度上昇：30℃以下●本体：ポリブチレンテレフタレート(難燃グレードUL94V-0)●カバー：ポリカーボネート(難燃グレードUL94V-0)

商品コード：

2500203283197

●電線を貫通接続するための端子台です。●ワンタッチカバー付きです。●色：ブラック●極数：3●長さ(mm)：52.4●幅(mm)：18●高さ(mm)：16.3●タイプ：貫通用●定格：300V-25A●取付ピッチ(mm)：11●ビスサイズ：M4●規格：UL94V-0●ワンタッチカバー付●使用温度範囲：-40℃～90℃●絶縁抵抗：DC500V1000MΩ以上●耐電圧(V)：AC2500V1分●温度上昇：30℃以下●本体：ポリブチレンテレフタレート(難燃グレードUL94V-0)●カバー：ポリカーボネート(難燃グレードUL94V-0)

商品コード：

2500203283203
