接続端子

●ギボシ型(F形)とセットで使用します。●中間接続端子として。●電線抱合範囲 より線([[mm2]])：0.5～2.0●電線抱合範囲 AWG：20-14●色：銀●全長(mm)：17.5●黄銅(電気すずめっき)

商品コード：

2500203290133

●M形(雄形)及びF形(雌形)による中間接続または、タブ形状の端子台等に使用されます。●中間接続端子として。●電線抱合範囲 より線([[mm2]])：0.5～1.25●電線抱合範囲 AWG：20-16●色：銀●全長(mm)：15.3●F形●黄銅(電気すずめっき)

商品コード：

2500203290140

●M形(雄形)及びF形(雌形)による中間接続または、タブ形状の端子台等に使用されます。●中間接続端子として。●電線抱合範囲 より線([[mm2]])：0.5～2.0●電線抱合範囲 AWG：20-14●色：銀●全長(mm)：19.0●F形●黄銅(電気すずめっき)

商品コード：

2500203290157

●M形(雄形)及びF形(雌形)による中間接続または、タブ形状の端子台等に使用されます。●中間接続端子として。●電線抱合範囲 より線([[mm2]])：0.5～2.0●電線抱合範囲 AWG：20-14●色：銀●全長(mm)：19.2●M形●黄銅(電気すずめっき)

商品コード：

2500203290164

●筒部がストレート形状です。●スリーブ内(筒部内)で、電線を重ね合わせての圧着・接続に。●電線抱合範囲 より線([[mm2]])：0.25～1.65●電線抱合範囲 AWG：22-16●全長(mm)：8●内寸(mm)：1.8●JIS規格品：×●適合工具：裸圧着端子・スリーブ用工具●外形寸法(mm)：3.3●L(mm)：8.0d(mm)：1.8●JISC2806適合(P-1.25除く)●P形●無酸素銅(C1020)/電気すずメッキ

商品コード：

2500203291062

●筒部がストレート形状です。●スリーブ内(筒部内)で、電線を重ね合わせての圧着・接続に。●電線抱合範囲 より線([[mm2]])：10.52～16.78●電線抱合範囲 AWG：6●全長(mm)：11●内寸(mm)：5.8●JIS規格品：○●適合工具：裸圧着端子・スリーブ用工具●d(mm)：5.8●L(mm)：11.0●外形寸法(mm)：8.9●JISC2806適合(P-1.25除く)●P形●無酸素銅(C1020)/電気すずメッキ

商品コード：

2500203291857

●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：シルバー●全長(mm)：25.5●外径寸法(mm)：3.2●内寸(mm)：1.8●JIS規格品：×●L(mm)：25.5●d(mm)：1.7●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ:無酸素銅(C1020)/電気すずメッキ●絶縁体:塩化ビニール

商品コード：

2500203453040

●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：シルバー●全長(mm)：25.5●外径寸法(mm)：3.9●内寸(mm)：2.3●JIS規格品：×●L(mm)：25.5●d(mm)：2.3●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ:無酸素銅(C1020)/電気すずメッキ●絶縁体:塩化ビニール

商品コード：

2500203453057

●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：2.63～6.64●電線抱合範囲 AWG：12-10●色：シルバー●全長(mm)：27.5●外径寸法(mm)：5.4●内寸(mm)：3.5●JIS規格品：×●L(mm)：27.5●d(mm)：3.4●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ:無酸素銅(C1020)/電気すずメッキ●絶縁体:塩化ビニール

商品コード：

2500203453064

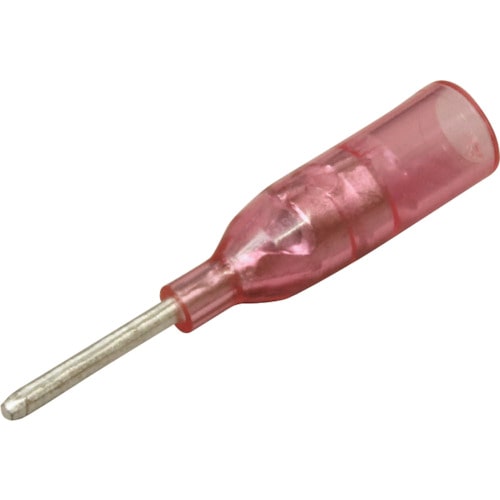

●棒部が端子の中心にあり、絶縁被覆も機器内に納まります。●端子台最小ピッチ4.8mmに対応します。●狭いピッチの端子台・各種スイッチに。●電線抱合範囲 より線([[mm2]])：0.3～1.65●電線抱合範囲 AWG：22-16●色：赤透明●全長(mm)：27●内寸(mm)：3.6●形状：ピン棒形●定格電圧(V)：300●F(mm)：11●適合工具：絶縁被覆付圧着端子・スリーブ用工具●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ポリ塩化ビニール

商品コード：

2500203453071

●棒部が端子の中心にあり、絶縁被覆も機器内に納まります。●端子台最小ピッチ4.8mmに対応します。●狭いピッチの端子台・各種スイッチに。●電線抱合範囲 より線([[mm2]])：0.3～1.65●電線抱合範囲 AWG：22-16●色：赤透明●全長(mm)：25●内寸(mm)：3.6●定格電圧(V)：300●F(mm)：9●適合工具：絶縁被覆付圧着端子・スリーブ用工具●定格電圧：300V●端子：無酸素銅(C1020)／電気すずメッキ●絶縁体：ポリ塩化ビニール

商品コード：

2500203453088

●接触部絶縁形です。●銅線の嵌合が必要な箇所に。●電線抱合範囲 より線([[mm2]])：0.75～1.25●電線抱合範囲 AWG：18-16●色：赤透明●形状：差込形●外径寸法(mm)：5.5●全長(mm)：19.5●内寸(mm)：3.4●F(mm)：3.2●定格電圧(V)：300●定格電圧：300V●接続子:黄銅(C2600)/電気すずメッキ●絶縁体:ナイロン

商品コード：

2500203455372

●接触部絶縁形です。●銅線の嵌合が必要な箇所に。●電線抱合範囲 より線([[mm2]])：0.75～1.25●電線抱合範囲 AWG：18-16●色：赤透明●形状：差込形●外径寸法(mm)：7.2●全長(mm)：19.5●内寸(mm)：4.1●F(mm)：5●定格電圧(V)：300●接続子:黄銅(C2600)/電気すずメッキ●絶縁体:ナイロン

商品コード：

2500203455389

●接触部絶縁形です。●銅線の嵌合が必要な箇所に。●電線抱合範囲 より線([[mm2]])：0.75～1.25●電線抱合範囲 AWG：18-16●色：赤透明●形状：差込形●外径寸法(mm)：9●全長(mm)：21●内寸(mm)：4.1●F(mm)：6.8●定格電圧(V)：300●接続子:黄銅(C2600)/電気すずメッキ●絶縁体:ナイロン

商品コード：

2500203455396

●接触部絶縁形です。●銅線の嵌合が必要な箇所に使用します。●電線抱合範囲 より線([[mm2]])：2●電線抱合範囲 AWG：14●色：青透明●形状：差込形●外径寸法(mm)：9●全長(mm)：21●内寸(mm)：4.5●F(mm)：6.8●定格電圧(V)：300●接続子:黄銅(C2600)/電気すずメッキ●絶縁体:ナイロン

商品コード：

2500203455402

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：5.5●スタッド径(mm)：3.2●全長(mm)：17.5●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●定格電圧：600V●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455419

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：6.6●スタッド径(mm)：3.7●全長(mm)：18.8●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455426

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：8.0●スタッド径(mm)：4.3●全長(mm)：21.1●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455433

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：6.8●スタッド径(mm)：4.3●全長(mm)：19.4●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455440

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：5.8●スタッド径(mm)：3.7●全長(mm)：20.5●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455457

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：5.8●スタッド径(mm)：3.2●全長(mm)：21.5●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●定格電圧：600V●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455464

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：6.4●スタッド径(mm)：4.3●全長(mm)：21.9●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455471

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●外径寸法(mm)：7.0●スタッド径(mm)：4.3●全長(mm)：21.9●内寸(mm)：4.1●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～125℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455488

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：6.6●スタッド径(mm)：3.7●全長(mm)：19.9●内寸(mm)：4.5●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455495

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：8.5●スタッド径(mm)：4.3●全長(mm)：22●内寸(mm)：4.5●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455501

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：6.6●スタッド径(mm)：4.3●全長(mm)：19.9●内寸(mm)：4.5●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455518

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：9.5●スタッド径(mm)：5.3●全長(mm)：22.5●内寸(mm)：4.5●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455525

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：5.9●スタッド径(mm)：3.2●全長(mm)：21.3●内寸(mm)：4.3●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455532

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：6.4●スタッド径(mm)：3.7●全長(mm)：21.3●内寸(mm)：4.3●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455549

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●外径寸法(mm)：7.0●スタッド径(mm)：4.3●全長(mm)：21.5●内寸(mm)：4.3●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455556

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：2.63～4.60●電線抱合範囲 AWG：12●色：黄●外径寸法(mm)：8.0●スタッド径(mm)：4.3●全長(mm)：26●内寸(mm)：6.3●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455563

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：2.63～4.60●電線抱合範囲 AWG：12●色：黄●外径寸法(mm)：9.6●スタッド径(mm)：5.3●全長(mm)：28.0●内寸(mm)：6.3●形状：丸形●JIS規格品：×●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455570

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：2.63～4.60●電線抱合範囲 AWG：12●色：黄●外径寸法(mm)：12.0●スタッド径(mm)：6.4●全長(mm)：29.4●内寸(mm)：6.3●形状：丸形●JIS規格品：×●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455587

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：2.63～6.64●電線抱合範囲 AWG：12-10●色：黄●外径寸法(mm)：9.5●スタッド径(mm)：5.3●全長(mm)：27●内寸(mm)：6.8●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455594

●端子筒部に絶縁被覆があらかじめセットされております。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。●心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●軟鋼のより線電線の接続に。●電線抱合範囲 より線([[mm2]])：2.63～6.64●電線抱合範囲 AWG：12-10●色：黄●外径寸法(mm)：12.0●スタッド径(mm)：6.4●全長(mm)：30.5●内寸(mm)：6.8●形状：丸形/先開形(単線非対応)●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●単線非対応●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート●銅線専用です。●電線抱合範囲内でご使用ください。●当社指定の適用圧着工具をご使用ください。

商品コード：

2500203455600

●舌部形状が棒状(丸棒)になっており、機器内にきっちり納まります。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●差込型端子台・スイッチなどに。●電線抱合範囲 より線([[mm2]])：0.30～1.65●電線抱合範囲 AWG：22-16●色：赤●全長(mm)：27.5●内寸(mm)：4.1●形状：棒形●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●定格電圧：600V●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート

商品コード：

2500203455617

●舌部形状が棒状(丸棒)になっており、機器内にきっちり納まります。●絶縁体形状：TME形は絶縁被覆部内側に電線挿入ガイド(じょうご状)を設けました。心線はよじらなくても被覆をストリップした状態でガイドに沿ってスムーズに筒部まで挿入できます。●ノンハロゲン材料のため、燃焼時に有毒なハロゲン系ガスや腐食性ガスが発生しません。●差込型端子台・スイッチなどに。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青●全長(mm)：27.5●内寸(mm)：4.5●形状：棒形●JIS規格品：×●最高使用温度(℃)：使用温度範囲：-40℃～120℃●定格電圧(V)：600●使用温度範囲：-40℃～120℃●RoHS10物質適合品●端子：無酸素銅(電気すずメッキ)●スリーブ：無酸素銅管(電気すずメッキ)●絶縁体：ポリカーボネート

商品コード：

2500203455624

●防水キャップが水をシャットアウトします。●防水性能:防水安全コードIP57(IEC529)です。●主に機器内配線で防水性能が必要とされる接続で、ヒートガンなどの加熱処理ができない場所に。●電線抱合範囲 より線([[mm2]])：0.50～1.25●電線抱合範囲 AWG：20-16●色：赤透明●全長(mm)：26.9●外径寸法(mm)：5.4●内寸(mm)：1.7●JIS規格品：×●適合工具：NH-64(ニチフ 専用工具)●L(mm)：26.9●電線抱合範囲単線mm：-●定格電圧：300V●定格電流：19A(1.25mm[[の2乗]])、27A(2.0mm[[の2乗]])●最大使用温度：105℃●絶縁体:ナイロン●必ず専用工具ニチフNH-64をご使用ください。

商品コード：

2500203455655

●防水キャップが水をシャットアウトします。●防水性能:防水安全コードIP57(IEC529)です。●主に機器内配線で防水性能が必要とされる接続で、ヒートガンなどの加熱処理ができない場所に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：青透明●全長(mm)：26.9●外径寸法(mm)：6.1●内寸(mm)：2.3●JIS規格品：×●適合工具：NH-64(ニチフ 専用工具)●L(mm)：26.9●電線抱合範囲単線mm：-●定格電圧(V)：300V●定格電流：19A(1.25mm[[の2乗]])、27A(2.0mm[[の2乗]])●最大使用温度：105℃●絶縁体:ナイロン●必ず専用工具ニチフNH-64をご使用ください。

商品コード：

2500203455662

●両サイドが広がっており電線が挿入しやすいです。●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：0.3～1.65●電線抱合範囲 AWG：22～16●色：透明●全長(mm)：25.5●外径寸法(mm)：3.8●内寸(mm)：1.8●JIS規格品：×●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ：無酸素銅(C1020)／電気すずメッキ●絶縁体：塩化ビニール

商品コード：

2500203455747

●両サイドが広がっており電線が挿入しやすいです。●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16～14●色：透明●全長(mm)：25.5●外径寸法(mm)：4.5●内寸(mm)：2.3●JIS規格品：×●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ：無酸素銅(C1020)／電気すずメッキ●絶縁体：塩化ビニール

商品コード：

2500203455754

●両サイドが広がっており電線が挿入しやすいです。●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●スリーブの両方向より入れた電線を突き合わせて圧着・接続するB形スリーブの絶縁被覆付。●電線抱合範囲 より線([[mm2]])：2.63～6.64●電線抱合範囲 AWG：12/10●色：透明●全長(mm)：27.5●外径寸法(mm)：6.4●内寸(mm)：3.5●JIS規格品：×●B形●適合工具：絶縁被覆付圧着端子・スリーブ用工具●スリーブ：無酸素銅(C1020)／電気すずメッキ●絶縁体：塩化ビニール

商品コード：

2500203455761

●両サイドが広がっており電線が挿入しやすいです。●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●軟鋼のより線電線の突き合わせ接続に。●電線抱合範囲 より線([[mm2]])：0.3～1.65●電線抱合範囲 AWG：22-16●色：透明●全長(mm)：25.5●外径寸法(mm)：3.8●内寸(mm)：1.7●JIS規格品：×●L(mm)：15.0●形状：B形●絶縁体使用温度範囲：-40℃～125℃●定格電圧：600V●銅線専用●スリーブ：無酸素銅(電気すずめっき)●絶縁体：ポリカーボネート

商品コード：

2500203455778

●両サイドが広がっており電線が挿入しやすいです。●圧着スリーブ突き合わせ用に絶縁被覆を組み合わせたものです。●軟鋼のより線電線の突き合わせ接続に。●電線抱合範囲 より線([[mm2]])：1.04～2.63●電線抱合範囲 AWG：16-14●色：透明●全長(mm)：25.5●外径寸法(mm)：4.5●内寸(mm)：2.3●JIS規格品：×●L(mm)：15.0●形状：B形●絶縁体使用温度範囲：-40℃～125℃●定格電圧(V)：600V●銅線専用●スリーブ：無酸素銅(電気すずめっき)●絶縁体：ポリカーボネート

商品コード：

2500203455785

●接触面(舌部)が丸く、ねじ固定用の取り付け穴がある絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：8.5●スタッド径(mm)：3.2●全長(mm)：21●内寸(mm)：3.9●JIS規格品：×●丸形(単線非対応)●0.5SQ：黄●1.25SQ：赤●2SQ：青●5.5SQ：黄●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533032

●接触面(舌部)が丸く、ねじ固定用の取り付け穴がある絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：6.6●スタッド径(mm)：4.3●全長(mm)：18.6●内寸(mm)：3.9●JIS規格品：×●丸形(単線非対応)●0.5SQ：黄●1.25SQ：赤●2SQ：青●5.5SQ：黄●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533841

●接触面(舌部)が丸く、ねじ固定用の取り付け穴がある絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：5.5●スタッド径(mm)：3.2●全長(mm)：17.4●内寸(mm)：3.9●JIS規格品：×●丸形(単線非対応)●0.5SQ：黄●1.25SQ：赤●2SQ：青●5.5SQ：黄●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533858

●接触面(舌部)の取り付け穴の一方が開いており、ねじを完全に外さなくても取り付けることができる絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：5.9●スタッド径(mm)：3.2●全長(mm)：20●内寸(mm)：3.9●JIS規格品：×●先開形(単線非対応)●1.25SQ：赤色●2SQ：青色●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533865

●接触面(舌部)が丸く、ねじ固定用の取り付け穴がある絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：6.4●スタッド径(mm)：3.2●全長(mm)：16.5●内寸(mm)：3.9●JIS規格品：×●丸形(単線非対応)●0.5SQ：黄●1.25SQ：赤●2SQ：青●5.5SQ：黄●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533889

●接触面(舌部)の取り付け穴の一方が開いており、ねじを完全に外さなくても取り付けることができる絶縁被覆付圧着端子です。●軟銅のより線を接続するために使用します。●電線抱合範囲より線([[ＭＭ2]])：1.04～2.63●電線抱合範囲AWG：16-14●色：青●外径寸法(mm)：7.2●スタッド径(mm)：3.7●全長(mm)：20.2●内寸(mm)：3.9●JIS規格品：×●先開形(単線非対応)●1.25SQ：赤色●2SQ：青色●端子:無酸素銅(C1020)/電気すずメッキ●絶縁体:ビニール

商品コード：

2500203533896
