配線システム

●上段3線は3相3線または単相3線用で、下段2線は単相電源用に使用します。●保護キャップ付です。●アースはダクトのケースを利用してます。●定格：3P100A300V・E付+2P20A300V・E付●幅(mm)：58●長さ(mm)：1000●厚さ(mm)：54●色：クリームグレイ●ファクトライン100本体の切断加工はできません。

商品コード：

2500201467971

●上段3線は3相3線または単相3線用で、下段2線は単相電源用に使用します。●保護キャップ付です。●アースはダクトのケースを利用してます。●定格：3P100A300V・E付+2P20A300V・E付●幅(mm)：58●長さ(mm)：2000●厚さ(mm)：54●色：クリームグレイ●ファクトライン100本体の切断加工はできません。

商品コード：

2500201467988

●上段3線は3相3線または単相3線用で、下段2線は単相電源用に使用します。●保護キャップ付です。●アースはダクトのケースを利用してます。●定格：3P100A300V・E付+2P20A300V・E付●幅(mm)：58●長さ(mm)：3000●厚さ(mm)：54●色：クリームグレイ●ファクトライン100本体の切断加工はできません。

商品コード：

2500201467995

●電源を本体の端末から引き込む場合に使用します。●定格：3P100A300V・E付+2P20A300V・E付●長さ(mm)：250●色：クリームグレイ

商品コード：

2500201468046

●電源を敷設ラインの中間から引き込む場合に使用します。●本体相互の接続も同時に行えます。●定格：3P100A300V・E付+2P20A300V・E付●長さ(mm)：250●色：クリームグレイ●ファクトライン100・60共通

商品コード：

2500201468053

●本体の端末を閉塞します。●幅(mm)：63●長さ(mm)：65●厚さ(mm)：59●色：クリームグレイ

商品コード：

2500201468060

●本体相互の接続に使用します。●電源の引き込みはできません。●定格：2P20A300V・E付●幅(mm)：52●長さ(mm)：90●色：クリームグレイ

商品コード：

2500201468084

●ファクトライン100・60本体を造営材に直接取り付ける場合、またはハンガーの吊りボルト(Ｌ＝200)では不足する場合に使用します。●ハンガー(耐震補強金具付)●吊り下げ荷重は196N(20kgf)以下としてください。

商品コード：

2500201468091

●ファクトライン100・60本体を天井面に直付けする場合に使用します。●幅(mm)：35●長さ(mm)：76●厚さ(mm)：61●天井直付ハンガー●吊り下げ荷重は196N(20kgf)以下としてください。●ハンガーを使わず木ねじなどでファクトラインを造営材に直付けすることはできません。

商品コード：

2500201468107

●ファクトライン100・60本体をボルト吊りする場合、本体が接続部で蛇行しないようにする補強金具です。●吊りボルトが長く、蛇行のおそれがある場合に使用します。●色：クリームグレイ●接続部補強金具

商品コード：

2500201468114

●ボルト吊りハンガーの仕上りを良くする必要のある所に取り付けます。●化粧パイプは吊りボルトの長さに合わせて切断してください。●外径(mm)：90●色：クリームグレイ●ファクトライン100・60・30共通です。

商品コード：

2500201468121

●ボルト吊りハンガーの仕上りを良くする必要のある所に取り付けます。●化粧パイプは吊りボルトの長さに合わせて切断してください。●長さ(mm)：1000●パイプ径(mm)：16●色：クリームグレイ●ファクトライン100・60・30共通です。

商品コード：

2500201468138

●ハンガーに取り付け、本体をより一層頑丈に固定する場合に使用します。●後付けでき、既設のハンガーにも取り付け可能です。●使用の目安として、ボルト長さ500mm以上のハンガーに取り付けをお薦めします。●耐震補強金具

商品コード：

2500201468145

●下段の2Ｐ回路用のコンセントプラグです。●定格：接地2P15A125V●幅(mm)：42●長さ(mm)：60●厚さ(mm)：51●色：クリームグレイ●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468152

●下段の2P回路用コンセントプラグで、コンセントを手元(ダクトから最大約1.8m)まで降ろせます。●定格：接地2P15A125V・2コ用●長さ(mm)：800～1800●色：ホワイト

商品コード：

2500201468169

●下段の2Ｐ回路用のターミナルプラグです。●定格：2P15A300V・E付●幅(mm)：42●長さ(mm)：65●厚さ(mm)：64●色：クリームグレイ●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468176

●下段の2P回路用コンセントプラグで、コンセントを手元(ダクトから最大約1.8m)まで降ろせます。●定格：接地2P15A125V抜止め・2コ用●長さ(mm)：800～1800●色：ホワイト

商品コード：

2500201468183

●下段の2Ｐ回路に照明器具を取り付ける場合に使用します。●定格：2P6A300V・E付●取付器具質量は20kg以下としてください。●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468190

●下段の2Ｐ回路用抜け止めコンセントプラグです。●定格：接地2P15A125V抜止め●幅(mm)：42●長さ(mm)：60●厚さ(mm)：51●色：クリームグレイ●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468206

●上段3Ｐ回路用のターミナルプラグです。●定格：3P30A300V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：145●色：クリームグレイ●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468213

●上段3Ｐ回路用で感度電流・容量別に2タイプあります。●漏電ブレーカー内蔵(BKW-50S型)です。●定格：3P20A200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●感度電流(mA)：30●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468237

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P20A200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●タイプ：[[Ｒ1]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468244

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P20A200V・E付●タイプ：[[Ｒ2]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468251

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P20A200V・E付●タイプ：[[Ｒ3]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468268

●ブレーカ内蔵(20Ａ・30Ａ：ＢBW-30C型)上段3Ｐ回路用のターミナルプラグです。●定格：3P20A200V・E付●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468275

●上段3Ｐ回路用で感度電流・容量別に2タイプあります。●漏電ブレーカー内蔵(BKW-50S型)です。●定格：3P30A200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●感度電流(mA)：15●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468282

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P30A200V・E付●タイプ：[[Ｒ1]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468305

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P30A200V・E付●タイプ：[[Ｒ2]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468312

●上段3Ｐ回路用の2Ｐ型ターミナルプラグです。●ブレーカ内蔵(Ｎ-ＢＡＫ-50Ｋ型)です。●形態により、[[Ｒ1]]型・[[Ｒ2]]型・[[Ｒ3]]型の3タイプがあります。●定格：2P30A200V・E付●タイプ：[[Ｒ3]]型●色：クリームグレイ●ファクトライン30には使えません。

商品コード：

2500201468329

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●モーター定格：0.2kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468343

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●モーター定格：0.4kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468350

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●モーター定格：0.75kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468367

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●幅(mm)：68●長さ(mm)：100●厚さ(mm)：208●モーター定格：1.0kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468374

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●モーター定格：1.5kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468381

●上段3Ｐ回路用のターミナルプラグです。●モータブレーカ内蔵(ＢＢＷ-30ＣＭ型)です。●定格：3P200V・E付●モーター定格：3.7kW用●色：クリームグレイ●ファクトライン100・60共通●ファクトライン30には使えません。

商品コード：

2500201468404

●上段3Ｐ回路用のターミナルプラグです。●定格：3P60A300V・E付●色：クリームグレイ●ファクトライン30には、アースの取り方が異なるため使用できません。

商品コード：

2500201468428

●本体同梱のタッピンねじを用いて天井面(壁面)に直付けできます。●定格：2P20A125V・E付●幅(mm)：33●長さ(mm)：1000●厚さ(mm)：19●色：クリームグレイ●本体直付け用のタッピングねじ使用位置にはプラグ類は取り付けできません。

商品コード：

2500201468503

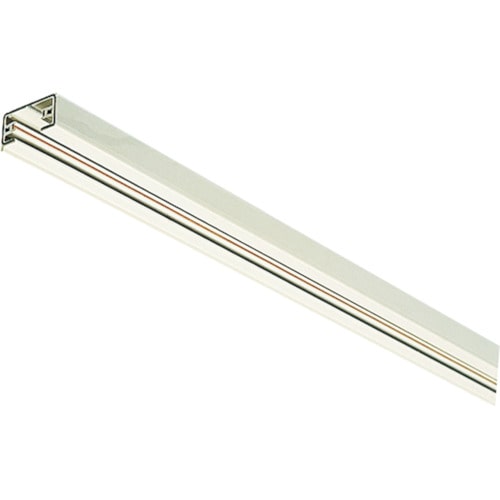

●本体同梱のタッピンねじを用いて天井面(壁面)に直付けできます。●定格：2P20A125V・E付●幅(mm)：33●長さ(mm)：2000●厚さ(mm)：19●色：クリームグレイ●本体直付け用のタッピングねじ使用位置にはプラグ類は取り付けできません。

商品コード：

2500201468510

●本体同梱のタッピンねじを用いて天井面(壁面)に直付けできます。●定格：2P20A125V・E付●幅(mm)：33●長さ(mm)：3000●厚さ(mm)：19●色：クリームグレイ●本体直付け用のタッピングねじ使用位置にはプラグ類は取り付けできません。

商品コード：

2500201468527

●電源をファクトライン20本体の端末から引き込む場合に使用します。●圧着端子不要です。●定格：2P20A125V・E付●幅(mm)：33●長さ(mm)：175●厚さ(mm)：19●色：クリームグレイ●電源速結端子付

商品コード：

2500201468534

●電源を敷設ラインの中間から引き込む場合に使用します。●圧着端子不要です。●定格：2P20A125V・E付●幅(mm)：33●長さ(mm)：250●厚さ(mm)：19●色：クリームグレイ●フィードイン端子付

商品コード：

2500201468541

●ファクトライン20本体の端末を閉そくする場合に使用します。●幅(mm)：33●長さ(mm)：17●厚さ(mm)：23●色：クリームグレイ

商品コード：

2500201468558

●ファクトライン20本体相互の接続に使用します。●電源の引き込みはできません。●定格：2P20A125V・E付●幅(mm)：24●長さ(mm)：168●厚さ(mm)：15.5

商品コード：

2500201468565

●ファクトライン20本体をＬ形に分岐接続する場合に使用します。●定格：2P20A125V・E付●フィードイン端子付

商品コード：

2500201468572

●ファクトライン20を本体部でパイプ吊りする場合に使用します。●ハンガーの支持間隔は最大1.5mです。●パイプはフランジ側で切断できます。●長さ(mm)：482●色：クリームグレイ●吊り下げ荷重は98N(10kgf)以下としてください。

商品コード：

2500201468596

●ハンガーの吊りボルトM8(Ｌ=200)では不足する場合に使用します。●M10ボルト、3/8ボルトにも取り付けできます。●摘要：ボルトなし●高さ(mm)：45●吊り下げ荷重は98N(10kgf)以下としてください。

商品コード：

2500201468602

●単相100Ｖコンセント電源の取り出しに使用します。●定格：接地2P15A125V●幅(mm)：32●長さ(mm)：50●厚さ(mm)：47●色：クリームグレイ

商品コード：

2500201468657

●単相100Ｖコンセント電源の取り出しに使用します。●定格：2P15A125V●幅(mm)：32●長さ(mm)：48●厚さ(mm)：34●色：クリームグレイ

商品コード：

2500201468664

●照明器具を直付けする場合に使用します。●プラグとクランプとで1セットになっています。●定格：2P6A125V●取付器具質量は98N(10kgf)以下としてください。

商品コード：

2500201468671

●コンセントを手元(ダクトから最大約1.8m)まで降ろせます。●定格：接地2P15A125V・2コ用●長さ(mm)：800～1800●色：ホワイト

商品コード：

2500201468688
