機械装着用電動スピンドル

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●最高回転速度(min[[の-1乗]])：20000●最大出力(W)：1200●外径(mm)：φ40●全長(mm)：220.5●最大トルク(N・m)：1●中間コネクタ付コード長さ(m)：0.3●適用コレット：CH16グループ(φ3.0～10.0mm)●コード曲げ半径：70mm●最大トルク：1.0N・m(BMS-4020、4020RA)/0.5N･m(BMS-4040、4040RA)●冷却エアー圧：0.35MPa●冷却エアー消費量：100Nl/min●モータコード(動力線)：コネクタ径φ30mm/エアーホース：φ6mm●モータコード(信号線)：コネクタ径φ16mm●コレットナット(CHN-16)、スパナ(17×22)2枚

商品コード：

2500201232661

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル全長を短くし、省スペースの小型NC旋盤・専用機への取り付けを容易にしています。●最高回転速度(min[[の-1乗]])：20000●最大出力(W)：1200●外径(mm)：φ40●全長(mm)：233.9●最大トルク(N・m)：1●中間コネクタ付コード長さ(m)：2.0●適用コレット：CH16グループ(φ3.0～10.0mm)●コード曲げ半径：70mm●最大トルク：1.0N・m(BMS-4020、4020RA)/0.5N･m(BMS-4040、4040RA)●冷却エアー圧：0.35MPa●冷却エアー消費量：100Nl/min●モータコード(動力線)：コネクタ径φ30mm/エアーホース：φ6mm●モータコード(信号線)：コネクタ径φ16mm●コレットナット(CHN-16)、スパナ(17×22)2枚

商品コード：

2500201232678

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル全長を短くし、省スペースの小型NC旋盤・専用機への取り付けを容易にしています。●最高回転速度(min[[の-1乗]])：40000●最大出力(W)：1200●外径(mm)：φ40●全長(mm)：220.5●最大トルク(N・m)：0.5●中間コネクタ付コード長さ(m)：0.3●適用コレット：CH16グループ(φ3.0～10.0mm)●コード曲げ半径：70mm●最大トルク：1.0N・m(BMS-4020、4020RA)/0.5N･m(BMS-4040、4040RA)●冷却エアー圧：0.35MPa●冷却エアー消費量：100Nl/min●モータコード(動力線)：コネクタ径φ30mm/エアーホース：φ6mm●モータコード(信号線)：コネクタ径φ16mm●コレットナット(CHN-16)、スパナ(17×22)2枚

商品コード：

2500201232685

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル全長を短くし、省スペースの小型NC旋盤・専用機への取り付けを容易にしています。●最高回転速度(min[[の-1乗]])：40000●最大出力(W)：1200●外径(mm)：φ40●全長(mm)：233.9●最大トルク(N・m)：0.5●中間コネクタ付コード長さ(m)：2.0●適用コレット：CH16グループ(φ3.0～10.0mm)●コード曲げ半径：70mm●最大トルク：1.0N・m(BMS-4020、4020RA)/0.5N･m(BMS-4040、4040RA)●冷却エアー圧：0.35MPa●冷却エアー消費量：100Nl/min●モータコード(動力線)：コネクタ径φ30mm/エアーホース：φ6mm●モータコード(信号線)：コネクタ径φ16mm●コレットナット(CHN-16)、スパナ(17×22)2枚

商品コード：

2500201232692

●E2000シリーズ用コントローラです。●最大出力(W)：200●回転速度(min[[の-1乗]])：1000～50000●電源(V)：AC100～240●幅(mm)：108●奥行(mm)：167.7●高さ(mm)：176

商品コード：

2500201530439

●E3000シリーズ用コントローラです。●最大出力(W)：350●回転速度(min[[の-1乗]])：1000～80000●電源(V)：AC100～240●プラグタイプ：200V※プラグなし●幅(mm)：88●奥行(mm)：138●高さ(mm)：236●定格消費電流：AC1.8A●エアー消費量：30Nl/min(0.25～0.3MPa)●電源：AC100～240V●最大出力：350W●電源コード2m、フィルタ付エアーホース、レジューサ、コネクタキャップ(本体付属)、ブラケット、ナイロンクリップ、ネジ、ゴム足、ヒューズ(T6.3AL)250V×2個

商品コード：

2500201531061

●コントローラにセレクタを取り付けることにより、4本のモータスピンドルの個別使用が可能になるユニットです。(4本の同時運転はできません)●電源(V)：AC100～240●プラグタイプ：200V※プラグなし●幅(mm)：88●奥行(mm)：138●高さ(mm)：236●モータ接続数：4本●定格消費電流：AC0.15A●エアー消費量：120l/min(モータ4本接続時)●電源コード2m、通信ケーブル60cm、セレクタユニット接続コード60cm、コネクタキャップ(本体付属)、エアー止めプラグ、ブラケット、ナイロンクリップ、ネジ、ゴム足、ヒューズ(T1.6AL)250V×2個

商品コード：

2500201531078

●E4000シリーズ用コントローラです。●最大出力(W)：1200●回転速度(min[[の-1乗]])：1000～40000●電源(V)：AC200～240(プラグなし)●定格出力(W)：400●幅(mm)：250●奥行(mm)：290●高さ(mm)：100●電流：AC200～240V(プラグ無し)●定格消費電流(A)：3.2●定格出力電力(W)：400●エアー消費量：100Nl/min(0.2～0.35MPa時)●電源コード4m、フィルタ付エアーホース2m、コネクタキャップ(本体付属)、コネクタカバー(本体付属)、ブラケット4枚、ゴム足4個

商品コード：

2500201531795

●コレットです。●スピンドル用アクセサリです。●全長(mm)：15.5●適合機種：EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S、CTS-3030●内径(mm)：3.0

商品コード：

2500201351744

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ7.4●全長(mm)：15.5●適合機種：EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S、CTS-3030●内径(mm)：3.175

商品コード：

2500201351751

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ7.4●全長(mm)：15.5●適合機種：EM20-S6000、EM25-S6000、EMS-3060A、NR-3080S、CTS-3030●内径(mm)：4.0

商品コード：

2500201351799

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ10.5●全長(mm)：21.0●適合機種：EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、RAX-271E、RAX-71E、NRAF-5080●内径(mm)：3.0

商品コード：

2500201352628

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ10.5●全長(mm)：21.0●適合機種：EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、RAX-271E、RAX-71E、NRAF-5080●内径(mm)：3.175

商品コード：

2500201352635

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ10.5●全長(mm)：21.0●適合機種：EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、RAX-271E、RAX-71E、NRAF-5080●内径(mm)：4.0

商品コード：

2500201352642

●コレットです。●スピンドル用アクセサリです。●外径(mm)：φ10.5●全長(mm)：21.0●適合機種：EM30-S6000、EMA-3020K、EMS-3060K、EMR-3008K、NR-151E、NR-3060S、NR-403E、NR-453E、RAS-151E、RAX-271E、RAX-71E、NRAF-5080●内径(mm)：6.0

商品コード：

2500201352659

●高速ブラシレスモータの採用で、抜群の耐久性と高信頼性を獲得しています。●高速回転に適し、発熱が少なく長寿命です。●E2000シリーズ用ストレートスピンドルです。●最高回転速度(min[[の-1乗]])：50000●外径(mm)：φ22.8●全長(mm)：93.5●許容回転速度(min[[の-1乗]])：50000●スピンドル振れ精度：1μm以内●コレット：φ0.5～6.35mm(CHKグループ)●コレットナット(K-265)、スパナ(12×14)2枚・(20×24)1枚

商品コード：

2500202430202

●高速ブラシレスモータの採用で、抜群の耐久性と高信頼性を獲得しています。●高速回転に適し、発熱が少なく長寿命です。●E2000シリーズ用ストレートスピンドルです。●最高回転速度(min[[の-1乗]])：30000●外径(mm)：φ22.8●全長(mm)：93.5●許容回転速度(min[[の-1乗]])：30000●スピンドル振れ精度：2μm以内●コレット：φ0.5～6.35mm(CHKグループ)●コレットナット(K-265)、スパナ(12×14)2枚・(20×24)1枚

商品コード：

2500202430288

●E3000シリーズは広大な製品ラインを構築し、充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●最高回転速度(min[[の-1乗]])：60000●外径(mm)：φ30●全長(mm)：71.3●適用コレット：CHKグループ(φ0.5～6.35mm)●コレットナット(K-265)、スパナ(12×14)2枚・(22×27)1枚

商品コード：

2500202430509

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●エアー駆動によるキャッチング方式を採用し、素早く簡単にコレットホルダの交換ができます。●最高回転速度(min[[の-1乗]])：40000●外径(mm)：φ40●全長(mm)：109.8●許容回転速度(min[[の-1乗]])：40000●適合モータ：EM-4020、4020A、4040、4040A●適用コレット：CH16グループ(φ3.0～10.0mm)●チャックエアー開閉エアー圧：0.55～0.6MPa●適用コレットホルダ：QC5-16(コレットCH16用)、QC5-K(コレットCHK用)●スパナ(36)1枚

商品コード：

2500202430974

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●エアー駆動によるキャッチング方式を採用し、素早く簡単にコレットホルダの交換ができます。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●外径(mm)：φ40●全長(mm)：155.1●許容回転速度(min[[の-1乗]])：40000●適合モータ：EM-4020、4020A、4040、4040A●クランプ部外径(mm)：φ40●工具交換エアー圧：0.55～0.6MPa●適用コレットホルダ：QC5-16/QC5-16-R(コレットCH16用)、QC5-K/QC5-K-R(コレットCHK用)●スパナ(36)、フィルタ付エアーホースφ6mm×2m(K-251)

商品コード：

2500202430981

●E3000シリーズは広大な製品ラインを構築し、充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●最高回転速度(min[[の-1乗]])：50000●外径(mm)：φ40●全長(mm)：96.1●適用コレット：CHBグループ(φ2.0、φ3.0、φ3.175、φ4.0mm)●コレットφ3.175mm(CHB-3.175)、スパナ(6.1×8)・(9×11)各1枚、棒レンチ(K-236)1本、フィルタ付エアーホース(K-251)φ6mm×2m

商品コード：

2500202430998

●E3000シリーズは広大な製品ラインを構築し、充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●レバー式を採用し、素早く簡単にコレットホルダの交換ができます。●予め機外で工具をコレットホルダにセットすることができ、段取り作業の大幅な改善ができます。●2種類のコレットホルダ、幅広いサイズのコレット(CHK、CHA)が選択可能です。●最高回転速度(min[[の-1乗]])：60000●外径(mm)：φ30(クランプ推奨範囲部分)●全長(mm)：129.1●適用コレットホルダ：QC3-A(コレットCHA用)、QC3-K(コレットCHK用)●レバー開閉角度：90°●スパナ(22×27)1枚

商品コード：

2500202431827

●コレットホルダです。●外径(mm)：φ15.4●全長(mm)：39.6●適合機種：NR3060-AQC、NRR3060-QC●コレットCHK用

商品コード：

2500202638523

●コレットホルダです。●外径(mm)：φ18.8●全長(mm)：43.8●適合機種：NR3060-AQC、NRR3060-QC●コレットCHK用

商品コード：

2500202638530

●コレットホルダです。●外径(mm)：φ25.8●全長(mm)：57.1●適合機種：NRR4040-QC、NR4040-AQC●コレットCHK用

商品コード：

2500202638677

●コレットホルダです。●外径(mm)：φ18.8●全長(mm)：45.4●適合機種：NRR4040-QC、NR4040-AQC●コレットCHK用

商品コード：

2500202638684

●E3000シリーズは広大な製品ラインを構築した充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●最高回転速度(min[[の-1乗]])：60000●最大出力(W)：250●外径(mm)：φ20●全長(mm)：147.7●適用コレット：CHKグループ(φ0.5～6.35mm)●コレットナット(CHN-A)、スパナ(8X5)(9x11)各1枚

商品コード：

2500201565523

●高速ブラシレスモータの採用で、抜群の耐久性と高信頼性を獲得しています。●高速回転に適し、発熱が少なく長寿命です。●E2000シリーズ用ブラシレスモータです。●最大出力(W)：200●外径(mm)：φ22.8●全長(mm)：110●回転速度(min[[の-1乗]])：1000～50000●スパナ(20×24)

商品コード：

2500201565530

●E3000シリーズは広大な製品ラインを構築した充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●最高回転速度(min[[の-1乗]])：60000●最大出力(W)：250●外径(mm)：φ25●全長(mm)：154.2●適用コレット：CHKグループ(φ0.5～6.35mm)●コレットナット(CHN-A)、スパナ(8X5)(9x11)各1枚

商品コード：

2500201565554

●E3000シリーズ用モータです。●最大出力(W)：350●外径(mm)：φ30●全長(mm)：96.6●コード長さ(m)：0.3●回転速度(min[[の-1乗]])：1000～30000●スパナ(22×27)

商品コード：

2500201565639

●E3000シリーズ用モータです。●最大出力(W)：350●外径(mm)：φ30●全長(mm)：93.5●回転速度(min[[の-1乗]])：1000～60000●スパナ(22×27)

商品コード：

2500201565646

●E3000シリーズ用モータです。●最大出力(W)：350●外径(mm)：φ30●全長(mm)：96.4●コード長さ(m)：0.3●回転速度(min[[の-1乗]])：1000～60000●スパナ(22×27)

商品コード：

2500201565653

●E3000シリーズ用モータです。●最大出力(W)：350●外径(mm)：φ30●全長(mm)：96.4●コード長さ(m)：2●回転速度(min[[の-1乗]])：1000～60000●スパナ(22×27)

商品コード：

2500201565660

●E3000シリーズ用モータです。●最大出力(W)：350●外径(mm)：φ30●全長(mm)：97.7●コード長さ(m)：0.3●回転速度(min[[の-1乗]])：20000～80000●スパナ(22×27)

商品コード：

2500201565677

●E3000シリーズは広大な製品ラインを構築した充実のラインアップです。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●最高回転速度(min[[の-1乗]])：60000●最大出力(W)：350●外径(mm)：φ30●全長(mm)：166.9●適用コレット：CHKグループ(φ0.5～6.35mm)●コレットナット(K-265)、スパナ(12×14)2枚

商品コード：

2500201565707

●E4000シリーズはφ40mmクラス最強のスピンドルで最大出力1200W、最大トルク100cN・mを実現しています。●スピンドル振れ精度が1μm以内で高精度加工が可能なうえ、工具寿命が延びます。●セラミックベアリングを採用しており、スチールベアリングに比べ耐久性は約2倍です。●ブラシレスモータを採用しており、カーボンブラシの交換が不要、またカーボンブラシの粉じんがベアリングに侵入することがなくなり寿命が延びます。●スピンドル部とモータ部の組み合わせが自由にでき、加工用途に応じた機種選定ができます。●最高回転速度(min[[の-1乗]])：40000●最大出力(W)：1200●外径(mm)：φ40●全長(mm)：195.2●回転速度(min[[の-1乗]])：1000～40000●最大トルク(N・m)：0.5●中間コネクタ付コード長さ(m)：2.0●コード曲げ半径：70mm●最大トルク：0.5N・m●冷却エアー圧：0.35MPa●冷却エアー消費量：100Nl/min●モータコード(動力線)：コネクタ径φ30mm/エアーホース：φ6mm●モータコード(信号線)：コネクタ径φ16mm●スパナ(36)

商品コード：

2500201565714

●E2000シリーズ用モータコード(ジョイントタイプ)です。●コード長さ(m)：3.7●タイプ：ジョイントタイプ●適合機種：EM-2350J●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566100

●E2000シリーズ用モータコード(ジョイントタイプ)です。●コード長さ(m)：5.7●タイプ：ジョイントタイプ●適合機種：EM-2350J●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566117

●E2000シリーズ用モータコード(ジョイントタイプ)です。●コード長さ(m)：7.7●タイプ：ジョイントタイプ●適合機種：EM-2350J●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566124

●E3000シリーズ用モータコードです。●コード長さ(m)：4●タイプ：ストレートタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566131

●E3000シリーズ用モータコードです。●コード長さ(m)：6●タイプ：ストレートタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566148

●E3000シリーズ用モータコードです。●コード長さ(m)：8●タイプ：ストレートタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566155

●E3000シリーズ用モータコードです。●コード長さ(m)：4●タイプ：アングルタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566162

●E3000シリーズ用モータコードです。●コード長さ(m)：6●タイプ：アングルタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566179

●E3000シリーズ用モータコードです。●コード長さ(m)：8●タイプ：アングルタイプ●適合機種：EM-3060、EM-3030T、EM30-S6000、EM25-S6000、EM20-S6000●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566186

●E3000シリーズ用モータコードです。●コード長さ(m)：3.0●タイプ：ジョイントタイプ●適合機種：EM-3060J、EM-3030T-J、3080J、EMS-3060K、3060A、EMR-3008K、EMA-3020K、3020S、EM-3030T-J、EMSF-3060K●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566193

●E3000シリーズ用モータコードです。●コード長さ(m)：3.7●タイプ：ジョイントタイプ●適合機種：EM-3060J、EM-3030T-J、3080J、EMS-3060K、3060A、EMR-3008K、EMA-3020K、3020S、EM-3030T-J、EMSF-3060K●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566209

●E3000シリーズ用モータコードです。●コード長さ(m)：5.7●タイプ：ジョイントタイプ●適合機種：EM-3060J、EM-3030T-J、3080J、EMS-3060K、3060A、EMR-3008K、EMA-3020K、3020S、EM-3030T-J、EMSF-3060K●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566216

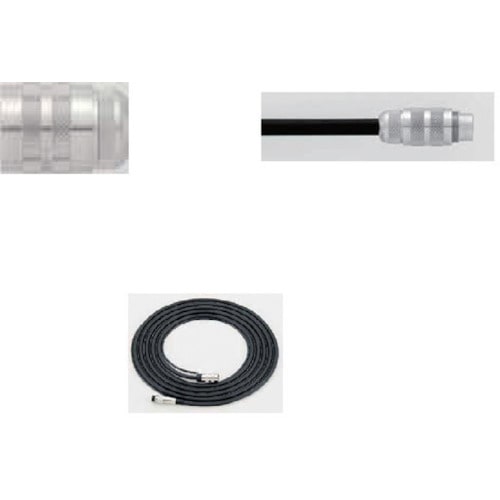

●E3000シリーズ用モータコードです。●コード長さ(m)：7.7●タイプ：ジョイントタイプ●適合機種：EM-3060J、EM-3030T-J、3080J、EMS-3060K、3060A、EMR-3008K、EMA-3020K、3020S、EM-3030T-J、EMSF-3060K●エアーホース、コネクタキャップ(本体付属)

商品コード：

2500201566223

●E4000シリーズ用モータコードです。●コード長さ(m)：2●コネクタ径(mm)：φ30●タイプ：動力線●適合機種：BMS-4020、4040、4020RA、4040RA、40202M、40402M、EM-4020、4040、4020A、4040A、BMS-4020-MQL、4020-MQL2M、4040-MQL、4040-MQL2M●エアーホース(EMCD-4000-のみ)

商品コード：

2500201566230
