混合器

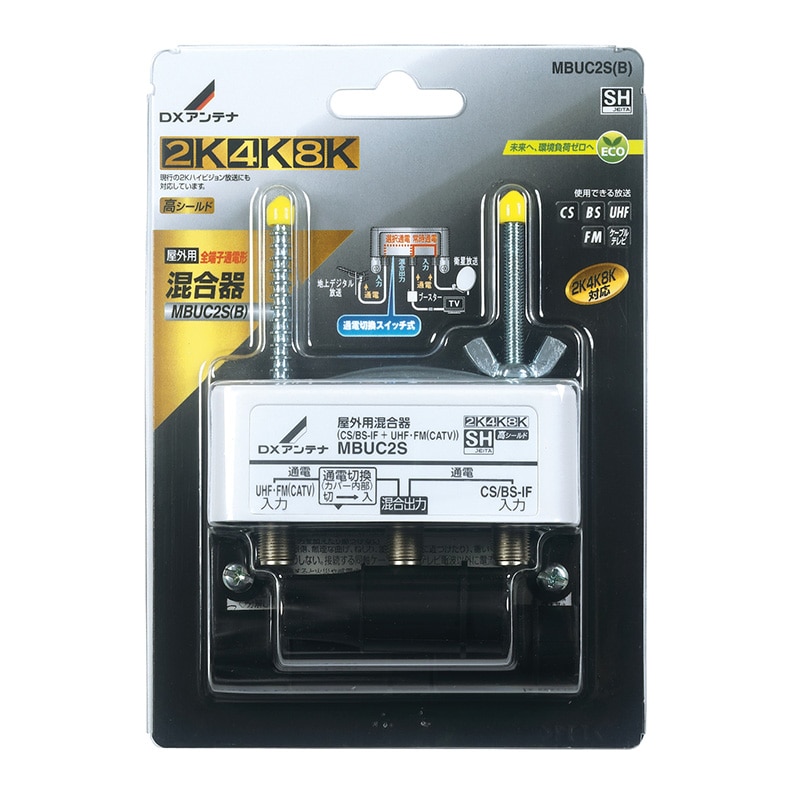

【特長】●屋外用混合器(CS/BS-IF+UHF・FM(CATV))2K・4K・8K対応MBUC2S(B)●使用帯域(10から3224MHz)●新4K・8K放送(3224MHz)に対応。3224MHzまで伝送できる混合器のため、すべての2K、4K、8K放送に対応しています。●高シールド構造を採用。内部にダイカストケースを使用しており、他の機器との電波干渉を抑えます。●通電切換スイッチを採用。混合出力端子からUHF・FM(CATV)入力端子側へのDC15Vの通電・非通電を選択できます。●端子間隔は幅広仕様。配線作業の効率がアップします。【仕様】●防水キャップ3個●5Cケーブル用F形接栓(リング付)3個

商品コード：

2501300053126

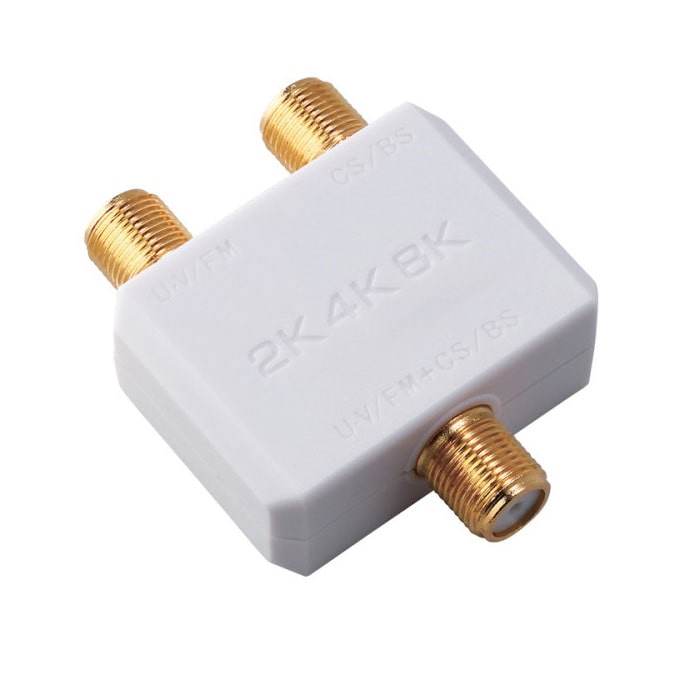

【特長】●新4K8K衛星放送(3224MHz)対応製品です●衛星放送(BS・110度CS放送)と地デジ(UHF)のそれぞれの放送を一つにまとめることができる機器です●BS・110度CS側の端子と混合端子間で電流(DC15V)を通過します●高シールド構造を採用●プラグ部分は金メッキ仕様です●JEITASHマーク認証済み【仕様】●周波数帯域:10~3224MHz●漏洩電界強度:40.2dBμV/m以下(1032~3224MHz)●インピーダンス:75Ω(F形)●寸法:(約)高さ50.5×幅40.9×奥行16.6mm●質量:0.038kg●備考:CS/BS-IF入力・出力端子間通電仕様

商品コード：

2501300053355

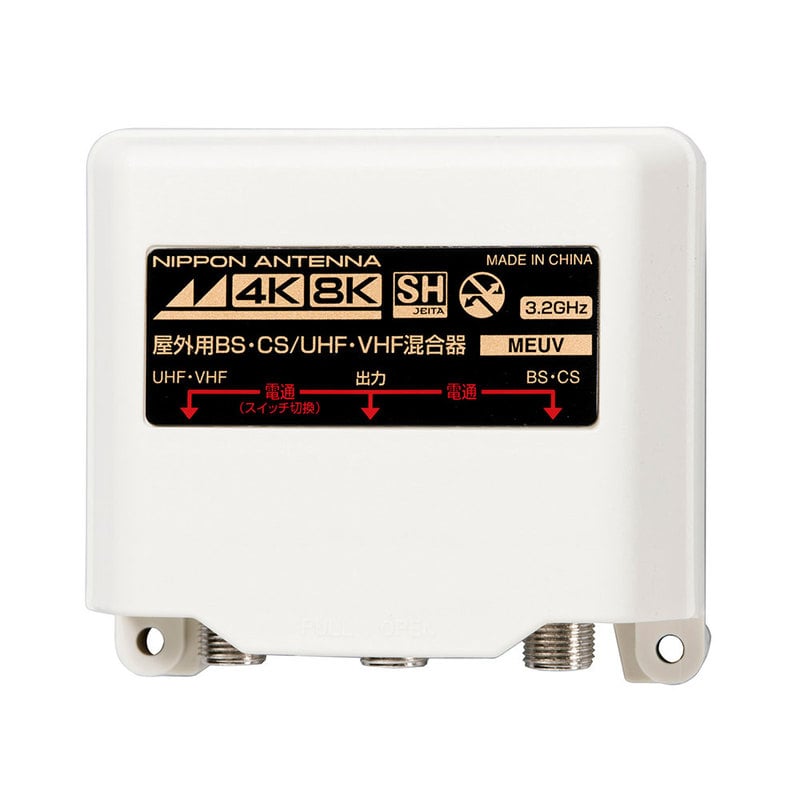

【特長】●HF・VHF・UHF帯域(10~770MHz)とBS・CS-IF(1032~3224MHz)を混合するときに使用します●出力端子とBS・CS入力端子間で電流通過可能です(最大DC15V・0.8A/AC30V・1A)●出力端子とU・V入力端子間はスイッチ操作で電流通過可能です●RoHS対応【仕様】●周波数帯域:10~3224MHz●通過帯域損失:10~222…1.0dB以下、222~770…1.5dB以下、1032~1489…2.0dB以下、1489~2150…2.5dB以下、2150~2681…3.0dB以下、2681~3224…11.5dB以下●阻止帯域減衰量:10~770…30dB以上、1032~2150…25dB以上、2150~2681…20dB以上、2681~3224…18dB以上●電圧定在波比:10~770…1.8以下、1032~1489…2.0以下、1489~3224…2.5以下●インピーダンス:75Ω●使用温度範囲:-10~+40℃●質量:0.17kg●出力端子とCS・BS-IF入力端子間電流通過●出力端子とU・V入力端子間電流通過はスイッチ切換式●最大DC15V/0.8A，AC30V/1A●付属品:防水キャップ3個、F型接栓(5C)3セット、取付ねじ2本、マスト受け金具1セット(本体取付済)

商品コード：

2501300054581
