光学素子

●直角プリズムの斜面にアルミコートを施し、ミラーとして使用します。●光路を90°曲げる用途に使用されます。●平面ミラーと比べても、金属膜面の45°設置が容易にできます。●サイズ（mm）：5×5×5●仕様：斜面一面 AL＋SiOコート●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：±0.2mm●▼角度公差：±3分（3′）●▼コート前 面精度：λ/2●▼表面品質：MIL60-40●コート仕様●▼反射率：R＞80％（587.6nm時）

商品コード：

2500100259127

●直角プリズムの斜面にアルミコートを施し、ミラーとして使用します。●光路を90°曲げる用途に使用されます。●平面ミラーと比べても、金属膜面の45°設置が容易にできます。●サイズ（mm）：10×10×10●仕様：斜面一面 AL＋SiOコート●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：±0.2mm●▼角度公差：±3分（3′）●▼コート前 面精度：λ/2●▼表面品質：MIL60-40●コート仕様●▼反射率：R＞80％（587.6nm時）

商品コード：

2500100259134

●直角プリズムの斜面にアルミコートを施し、ミラーとして使用します。●光路を90°曲げる用途に使用されます。●平面ミラーと比べても、金属膜面の45°設置が容易にできます。●サイズ（mm）：15×15×15●仕様：斜面一面 AL＋SiOコート●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：±0.2mm●▼角度公差：±3分（3′）●▼コート前 面精度：λ/2●▼表面品質：MIL60-40●コート仕様●▼反射率：R＞80％（587.6nm時）

商品コード：

2500100259141

●直角プリズムの斜面にアルミコートを施し、ミラーとして使用します。●光路を90°曲げる用途に使用されます。●平面ミラーと比べても、金属膜面の45°設置が容易にできます。●サイズ（mm）：20×20×20●仕様：斜面一面 AL＋SiOコート●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：±0.2mm●▼角度公差：±3分（3′）●▼コート前 面精度：λ/2●▼表面品質：MIL60-40●コート仕様●▼反射率：R＞80％（587.6nm時）

商品コード：

2500100259158

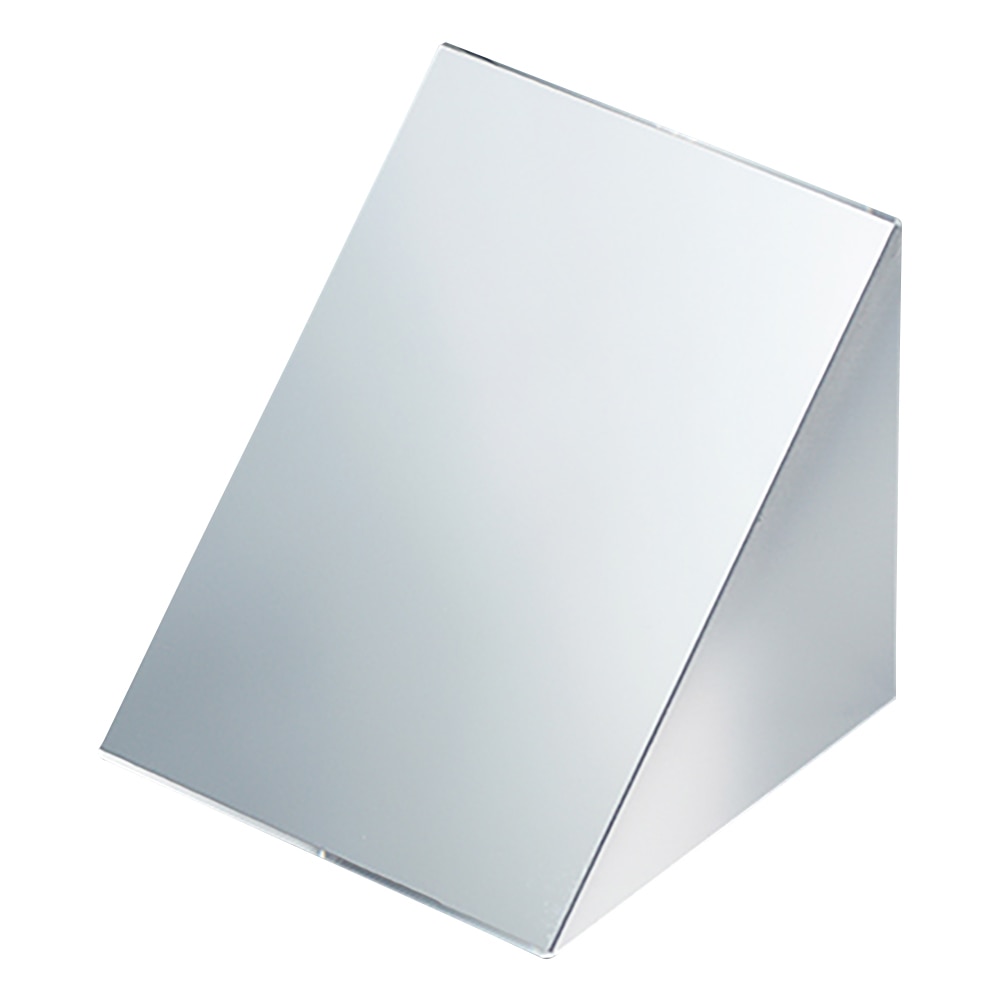

●直角プリズムの斜面にアルミコートを施し、ミラーとして使用します。●光路を90°曲げる用途に使用されます。●平面ミラーと比べても、金属膜面の45°設置が容易にできます。●サイズ（mm）：25×25×25●仕様：斜面一面 AL＋SiOコート●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：±0.2mm●▼角度公差：±3分（3′）●▼コート前 面精度：λ/2●▼表面品質：MIL60-40●コート仕様●▼反射率：R＞80％（587.6nm時）

商品コード：

2500100259165

●直線偏光板は入射光を直線偏光で透過させます。●可視域（400～700ｎm）に対応しています。●サイズ（mm）：φ80●中厚（mm）：4●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd ●全周・全稜線面取り有り●＜許容範囲＞●▼外径：＋0/－0.2mm●▼板厚：±0.2mm●▼最大透過率：35％（1枚）●▼最小透過率：0.2％（2枚クロス時）●▼平行度：3分以内（3′）●▼基板面精度：λ～3λ（有効範囲：中心を含む85％以内）●▼表面品質：MIL60-40

商品コード：

2500100589118

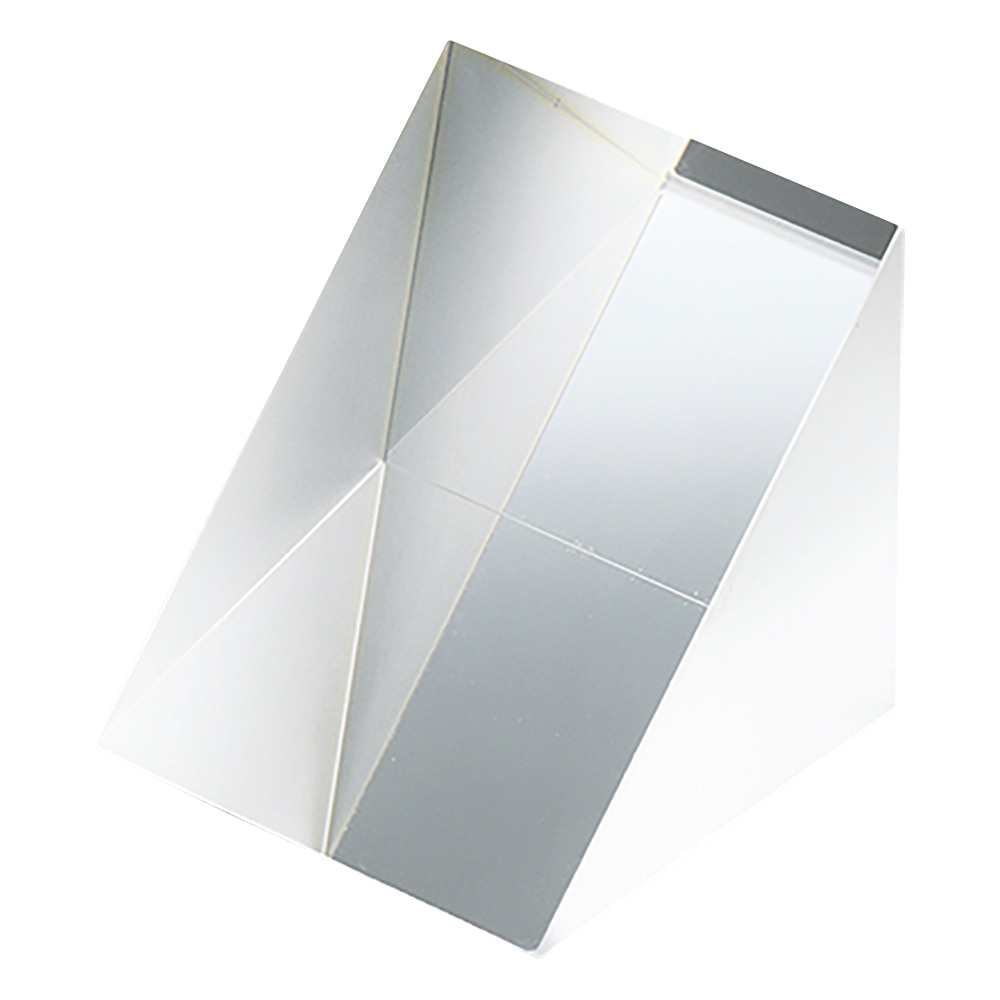

●直角面に対して垂直に入射した像は、90°反射します。●斜面に対して垂直に入射した像は、直角面で2回反射し、倒立像となります。●光の偏角や像の向きを調節するのに使用できます。●サイズ（mm）：10×10×10●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：φ±0.2mm●▼角度公差：±3分（3′）●▼面精度：λ/2●▼表面品質：MIL60-40

商品コード：

2500100288578

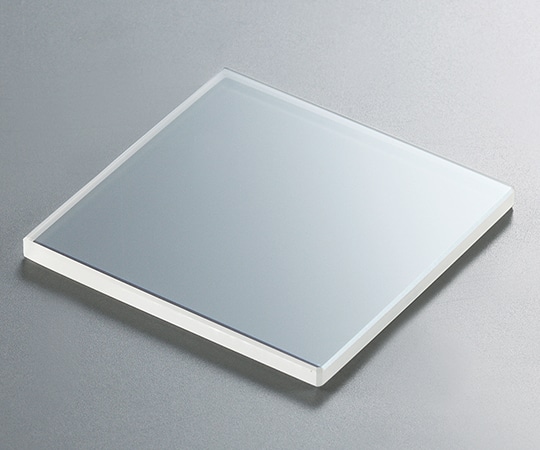

●45°で入射させた光を透過と反射(比率50：50)に分岐させます。●裏面は反射防止コートで処理されています。●縦×横(mm)：30×30●中厚(mm)：2.0●コーティング：片面誘電体多層膜●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd●面取り(45°)：全周・全稜線●＜透過＞●▼反射比率：50：50●▼反射公差：550nm時／±5％、400～700nm時／±10％●＜許容範囲＞●▼外形：＋0/－0.2mm●▼板厚：±0.2mm●▼基板平行度：3分以内(3′)●▼コート前 面精度：2λ～3λ(有効範囲：中心を含む85％以内)●▼表面品質：MIL60-40

商品コード：

2500100288585

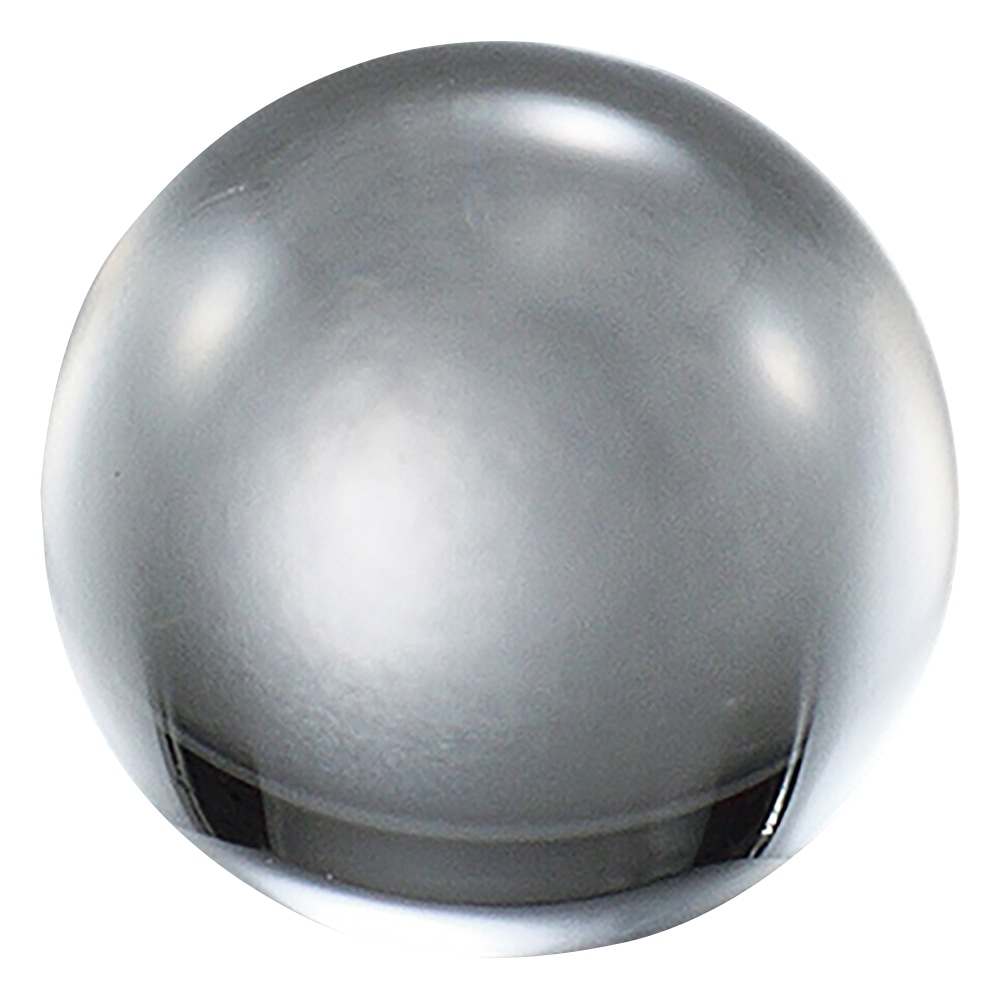

●凸レンズ（単レンズ）に比べて焦点距離が短く、主に集光用に使用されます。●光ファイバーへの集光やカップリングやファイバーからの出射光をコリメートする用途などに使用されます。●サイズ（φmm）：10●焦点距離（mm）：7.33●材質：BK-7 ●設計波長： 587.6nm●屈折率： 1.51680/nd●＜許容範囲＞●▼外径：φ±0.05mm●▼真球度：±0.001mm●▼焦点距離：±2％●▼表面品質： MIL60-40

商品コード：

2500100285201

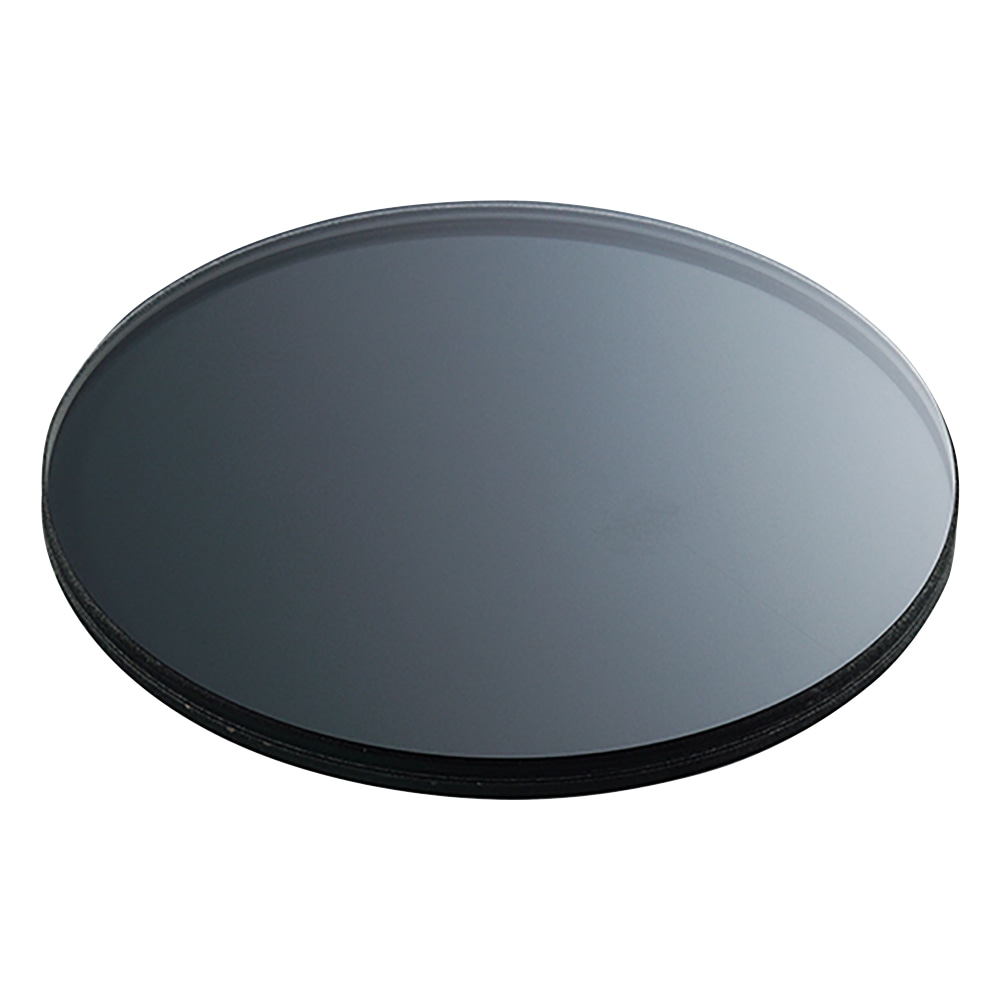

●直線偏光板は入射光を直線偏光で透過させます。●可視域（400～700ｎm）に対応しています。●サイズ（mm）：φ30●中厚（mm）：2.5●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd ●全周・全稜線面取り有り●＜許容範囲＞●▼外径：＋0/－0.2mm●▼板厚：±0.2mm●▼最大透過率：35％（1枚）●▼最小透過率：0.2％（2枚クロス時）●▼平行度：3分以内（3′）●▼基板面精度：λ～3λ（有効範囲：中心を含む85％以内）●▼表面品質：MIL60-40

商品コード：

2500100589101

●直角面に対して垂直に入射した像は、90°反射します。●斜面に対して垂直に入射した像は、直角面で2回反射し、倒立像となります。●光の偏角や像の向きを調節するのに使用できます。●サイズ（mm）：20×20×20●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：φ±0.2mm●▼角度公差：±3分（3′）●▼面精度：λ/2●▼表面品質：MIL60-40

商品コード：

2500100224163

●直角面に対して垂直に入射した像は、90°反射します。●斜面に対して垂直に入射した像は、直角面で2回反射し、倒立像となります。●光の偏角や像の向きを調節するのに使用できます。●サイズ（mm）：30×30×30●材質：BK7●設計波長：587.6nm●屈折率：1.51680/nd●＜許容範囲＞●▼外形：φ±0.2mm●▼角度公差：±3分（3′）●▼面精度：λ/2●▼表面品質：MIL60-40

商品コード：

2500100224170

●45°で入射させた光を透過と反射(比率50：50)に分岐させます。●裏面は反射防止コートで処理されています。●縦×横(mm)：50×50●中厚(mm)：2.0●コーティング：片面誘電体多層膜●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd●面取り(45°)：全周・全稜線●＜透過＞●▼反射比率：50：50●▼反射公差：550nm時／±5％、400～700nm時／±10％●＜許容範囲＞●▼外形：＋0/－0.2mm●▼板厚：±0.2mm●▼基板平行度：3分以内(3′)●▼コート前 面精度：2λ～3λ(有効範囲：中心を含む85％以内)●▼表面品質：MIL60-40

商品コード：

2500100224187

●45°で入射させた光を透過と反射(比率50：50)に分岐させます。●裏面は反射防止コートで処理されています。●縦×横(mm)：100×100●中厚(mm)：2.0●コーティング：片面誘電体多層膜●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd●面取り(45°)：全周・全稜線●＜透過＞●▼反射比率：50：50●▼反射公差：550nm時／±5％、400～700nm時／±10％●＜許容範囲＞●▼外形：＋0/－0.2mm●▼板厚：±0.2mm●▼基板平行度：3分以内(3′)●▼コート前 面精度：2λ～3λ(有効範囲：中心を含む85％以内)●▼表面品質：MIL60-40

商品コード：

2500100224194

●金属蒸着膜で、45°で入射させた光を透過：反射(比率30：30)に分岐させます。●縦×横(mm)：50×50●中厚(mm)：1.0●コーティング：インコーネル●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd●面取り(45°)：全周・全稜線●＜透過＞●▼反射比率：30：30●▼反射公差：550nm時／±5％、400～700nm時／±10％●＜許容範囲＞●▼外形：＋0/－0.2mm●▼板厚：±0.2mm●▼基板平行度：3分以内(3′)●▼コート前 面精度：2λ～3λ(有効範囲：中心を含む85％以内)●▼表面品質：MIL60-40

商品コード：

2500100224200

●45°で入射させた光を透過と反射(比率50：50)に分岐させます。●裏面は反射防止コートで処理されています。●縦×横(mm)：100×100●中厚(mm)：1.0●コーティング：片面誘電体多層膜●材質：B270●使用可能波長：400～700nm●基板屈折率：1.523/nd●面取り(45°)：全周・全稜線●＜透過＞●▼反射比率：50：50●▼反射公差：550nm時／±5％、400～700nm時／±10％●＜許容範囲＞●▼外形：＋0/－0.2mm●▼板厚：±0.2mm●▼基板平行度：3分以内(3′)●▼コート前 面精度：2λ～3λ(有効範囲：中心を含む85％以内)●▼表面品質：MIL60-40

商品コード：

2500100224217

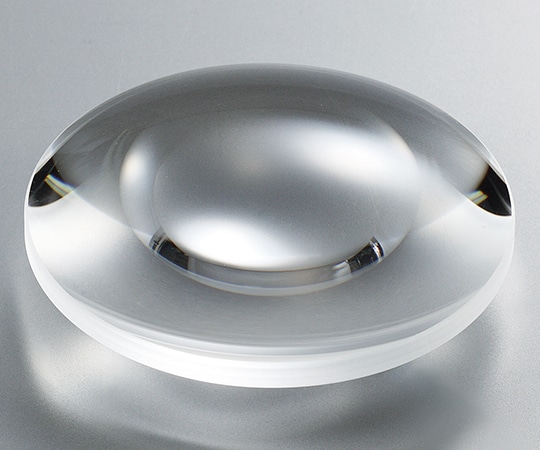

●屈折率の異なる凸・凹2枚のレンズを組合せる事により、色収差や球面収差の補正をするレンズです。●色収差や球面収差を抑えたり、補正するためのレンズです。●サイズによって反射防止膜の種類が異なります。●材質：B270●外径（φmm）：5●焦点距離（mm）：5●バックフォーカス（mm）：4.14●中厚（mm）：2.5●コバ肉（mm）：1.21●設計波長：587.6nm●屈折率：1.523/nd●面取り（45°）：0.1mm●●▼外径：＋0/－0.1mm●▼中心厚：±0.2mm●▼焦点距離：±2％●▼表面品質：MIL60-40●▼偏芯：3分以内（3'）

商品コード：

2500100224224

●赤外光透過用窓板（光学結晶） KBr 25×5mm●材質：KBr●形状：円形●サイズ：φ25×5mm厚

商品コード：

2500100225139

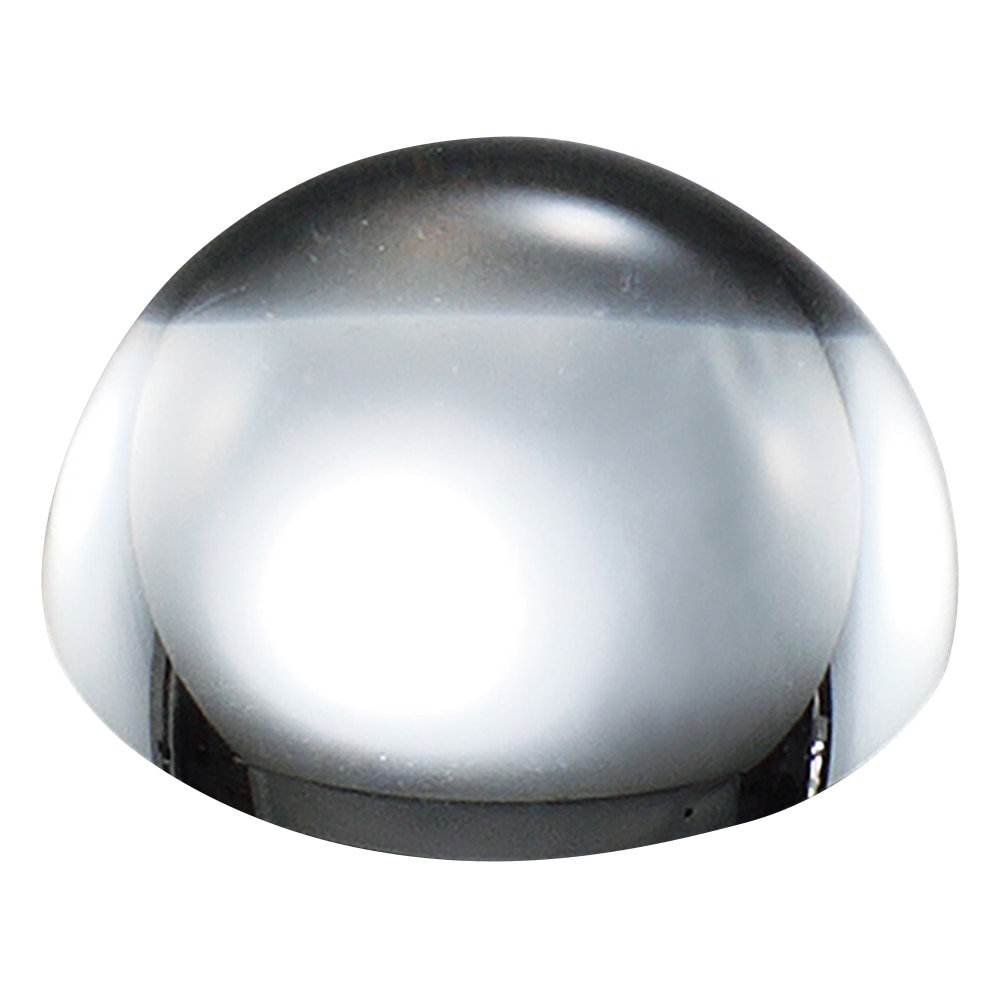

●通常のレンズと異なり、エッジ（コバ）と呼ばれる側面がない凸レンズです。●対象物からレンズ、平面への光の入射効率が高くなるため、高倍率の対物レンズの先端等に使用されます。 ●外径（φmm）：10●焦点距離（mm）：9.67●中厚（mm）：5●材質：BK-7●設計波長： 587.6nm●屈折率：1.51680/nd●●▼外径：φ±0.05mm●▼真球度：±0.001mm●▼中心厚：±0.2mm●▼焦点距離：±2％●▼表面品質：MIL60-40

商品コード：

2500100266415
