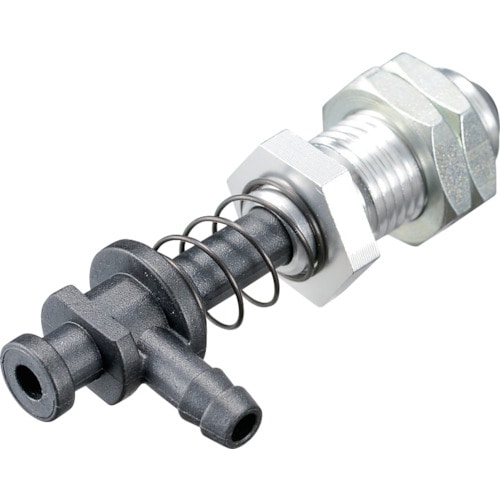

●吸着パッドの種類に応じて選択でき、確実な吸着が可能です。●ボディーを樹脂にし、超軽量化を実現しました。●アルミボディー(VFIL1-SS)15g ⇒ 9g(40%の軽量)●取付接続：M10×1.0●高さ(mm)：49.5●ストローク(mm)：10●シリーズ：ミニ

商品コード：

2500203563824

●吸着パッドの種類に応じて選択でき、確実な吸着が可能です。●ボディーを樹脂にし、超軽量化を実現しました。●アルミボディー(VFIL1-SS)15g ⇒ 10g(33.3%の軽量)●取付接続：M10×1.0●高さ(mm)：61.5●ストローク(mm)：20●シリーズ：ミニ

商品コード：

2500203563848

●吸着パッドの種類に応じて選択でき、確実な吸着が可能です。●ボディーを樹脂にし、超軽量化を実現しました。●アルミボディー(VFIL1-SS)16g ⇒11g(31.4%の軽量)●取付接続：M10P=1.0●ストローク(mm)：30●シリーズ：ミニ

商品コード：

2500203563862

●ボディーを樹脂にし、軽量化を実現しました。●内蔵スプリングによって衝撃を吸収します。●吸着パッドの装着も簡単に行えます。●取付接続：M10×1.0●高さ(mm)：43.5●ストローク(mm)：5●シリーズ：ミニ●接続ホース径：φ6mm●対応パッド：φ4～14ｍｍ

商品コード：

2500203563886

●ミニシリンダーのロッド延長と軸受けにより動きを安定させます。●幅(mm)：50●奥行(mm)：50●高さ(mm)：10●タイプ：ミニシリンダー用●取付穴：M4●対象シリンダー：MCD1シリーズ●ブッシュ径：φ10●アルミ

商品コード：

2500204081082

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構搭載です。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。(ロボット側)●フレームを超ジュラルミン製、着脱部が鉄製のハイブリット構造です。●タイプ：ロボット側●幅(mm)：150●奥行(mm)：95●高さ(mm)：59.5●可搬重量(kg)：～35●引込力/押出力(N)：4000/750●コネクタ形成：Ｄ－ＳＵＢコネクター＆プローブコネクタ●位置再現精度：±0.02mm●使用空気圧：0.5～0.7MPa●配管接続：6回路/M5●電気接点：9芯×2 (2A DC24V Max)●連結時の厚み：60mm●超ジュラルミン+鉄製

商品コード：

2500204581728

●独自の離脱機構搭載です。(特許第4126074号)●フェールセーフ機構内蔵です。●ロボットハンドを短時間で簡単に交換できます。●エアーオプションの追加が可能です。●タイプ：ツール側●幅(mm)：150●奥行(mm)：80●高さ(mm)：27.5●可搬重量(kg)：～35●引込力/押出力(N)：4000/750●使用空気圧：0.5～0.7MPa●連結時の厚み(mm)：60●コネクタ：D-SUBコネクタ&プローブコネクタ●電気接点：9芯×2 (2A DC24V Max)●配管接続：6回路(M5)●位置再現精度(mm)：±0.02●超ジュラルミン+鉄製

商品コード：

2500204581735

●鉄製の爪で耐摩耗性が向上しています。●ジャングルジムシリーズ接続金具(Φ12)に直接取付けが可能です。●タイプ：近接センサー付●幅(mm)：47●奥行(mm)：116●高さ(mm)：16●付属継手：BF-5●取付：3-M5●構造：単動型●掴み力：45N●直流3線式●ハーネス長：1，000mm●使用空気圧：0.4～0.5Mpa●配管：ф4●本体：超ジュラルミン●爪部：鉄●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352710

●鉄製の爪で耐摩耗性が向上しています。●ジャングルジムシリーズ接続金具(Φ12)に直接取付けが可能です。●タイプ：リミットSW付●幅(mm)：54●奥行(mm)：116●高さ(mm)：16●付属継手：BF-5●取付：3-M5●構造：単動型●掴み力：45N●直流2線式●定格電流：1mA5VACto100mA30VDC●ハーネス長：300mm●使用空気圧：0.4～0.5Mpa●配管：ф4●本体：超ジュラルミン●爪部：鉄●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352727

●鉄製の爪で耐摩耗性が向上しています。●取付はネジ穴(M5)とジャングルジムシリーズΦ12の接続コネクタの選択が可能です。●タイプ：近接センサー付●幅(mm)：47●奥行(mm)：116●高さ(mm)：27●付属継手：BF-5●取付：3-M5●爪先端開き量(mm)：17●取付穴ピッチ(mm)：25×31.5●構造：単動型●掴み力：45N(使用圧力0.5Mpa時)●爪部：鉄製(L型)●配管：ф4●使用空気圧：0.4～0.5Mpa●本体：超ジュラルミン●爪部：鉄●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352765

●鉄製の爪で耐摩耗性が向上しています●取付はネジ穴(M5)とジャングルジムシリーズΦ12の接続コネクタの選択が可能です。●タイプ：リミットＳＷ付●幅(mm)：54●奥行(mm)：116●高さ(mm)：27●付属継手：BF-5●取付：3-M5●爪先端開き量(mm)：17●取付穴ピッチ(mm)：25×31.5●取付ボルト：3-M5●構造：単動型●掴み力：45N(使用圧力0.5Mpa時)●使用空気圧：0.4～0.5Mpa●直流3線式(ハーネス長1000mm)●本体:超ジュラルミン●爪部:鉄製(L型)●本体：超ジュラルミン●爪部：鉄●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352772

●鉄製の爪で耐摩耗性が向上しています。●ジャングルジムシリーズ接続金具(Φ20)に直接取付けが可能です。●タイプ：近接センサー付●幅(mm)：54●奥行(mm)：147●高さ(mm)：20●付属継手：BF-6●取付：3-M6●構造：単動型●掴み力：80N●直流3線式●ハーネス長：1，000mm●使用空気圧：0.4～0.5Mpa●配管：ф6●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352918

●鉄製の爪で耐摩耗性が向上しています。●ジャングルジムシリーズ接続金具(Φ20)に直接取付けが可能です。●タイプ：リミットSW付●幅(mm)：61●奥行(mm)：147●高さ(mm)：20●付属継手：BF-6●取付：3-M6●構造：単動型●掴み力：80N●直流2線式●定格電流：1mA5VACto100mA30VDC●ハーネス長：300mm●使用空気圧：0.4～0.5Mpa●配管：ф6●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352925

●鉄製の爪で耐摩耗性が向上しています。●ジャングルジムシリーズ接続金具(Φ20)に直接取付けが可能です。●爪をL型にする事で接地面を増やし、掴み位置をワークに近づける事が可能です。●タイプ：近接センサー付●幅(mm)：54●奥行(mm)：30●高さ(mm)：147●付属継手：BF-6●取付：3-M6●タイプ：センサー付●構造：単動型●掴み力：80N(使用圧力0.5Mpa時)●使用空気圧：0.4～0.5Mpa●配管：ф6●ハーネス長：1000mm●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352963

●鉄製の爪で耐摩耗性が向上しています●ジャングルジムシリーズ接続金具(Φ20)に直接取付けが可能です●爪をL型にする事で接地面を増やし、掴み位置をワークに近づける事が可能です。●タイプ：リミットSW付●幅(mm)：61●奥行(mm)：30●高さ(mm)：147●付属継手：BF-6●取付：3-M6●爪先端開き量(mm)：21●取付穴ピッチ(mm)：32×43●タイプ:リミットセンサー付●構造:単動型●掴み力:80N(使用圧力0.5Mpa時)●直流2線式(ハーネス長300mm)●定格電流:1mA5VACTO100MA30VDC●使用空気圧：0.4～0.5Mpa●配管：ф6●ハーネス長：300mm●センサーハーネスの末端処理はしておりません。

商品コード：

2500201352970

●シリンダーロッドの先端に取り付けてご使用ください。●タイプ：当板・角型・白SW付・マイクロミニシリンダー用●幅(mm)：25●奥行(mm)：19●高さ(mm)：17●素材：シリコンゴム(設置面)●対象シリンダー：UMCD、MCD、MCP1-10・20シリーズ●シリコンゴム

商品コード：

2500202073904

●真空吸着通路をロッドに設置します。●吸着アタッチヘッドを取付る事で、吸着パッドが取付可能です。●シリンダー作動確認用センサー付きです。●ストローク(mm)：10●幅(mm)：17●奥行(mm)：87●高さ(mm)：36.5●タイプ：単動●出力(N)：62●構造：単動式●使用空気圧：0.3～0.5MPa●出力：10st(54N),20st(62N),30st(60N)●配管：吸着(φ6)、シリンダー作動(φ4)●取付：φ12

商品コード：

2500203570310

●真空吸着通路をロッドに設置します。●吸着アタッチヘッドを取付る事で、吸着パッドが取付可能です。●シリンダー作動確認用センサー付きです。●ストローク(mm)：20●幅(mm)：17●奥行(mm)：103.5●高さ(mm)：36.5●タイプ：単動●出力(N)：54●構造：単動式●使用空気圧：0.3～0.5MPa●出力：10st(54N),20st(62N),30st(60N)●配管：吸着(φ6)、シリンダー作動(φ4)●取付：φ12

商品コード：

2500203570334

●真空吸着通路をロッドに設置します。●吸着アタッチヘッドを取付る事で、吸着パッドが取付可能です。●シリンダー作動確認用センサー付きです。●ストローク(mm)：30●幅(mm)：17●奥行(mm)：105●高さ(mm)：36.5●タイプ：単動●出力(N)：60●構造：単動式●使用空気圧：0.3～0.5MPa●出力：10st(54N),20st(62N),30st(60N)●配管：吸着(φ6)、シリンダー作動(φ4)●取付：φ12

商品コード：

2500203570358

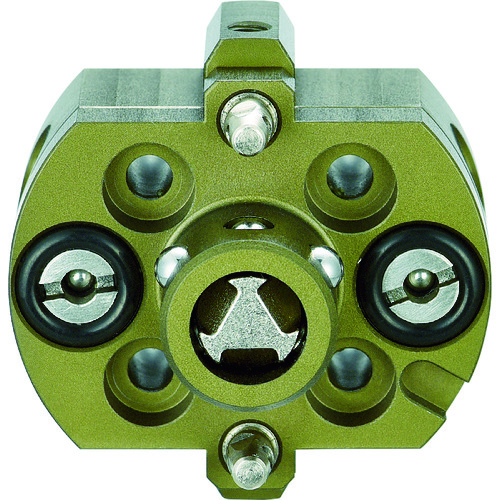

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●パラレルリンクロボットの高速動作に対応します。●エアーオプションの追加が可能です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：58●奥行(mm)：28.2●高さ(mm)：32.2●可搬重量(kg)：～0.5●引込力/押出力(N)：60/50●可搬重量：～500g●連結時の厚み：27mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482898

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●パラレルリンクロボットの高速動作に対応します。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：33.9●奥行(mm)：13.7●高さ(mm)：32.2●可搬重量(kg)：～0.5●引込力/押出力(N)：60/50●可搬重量：～500g●連結時の厚み：27mm●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202482911

●ロボットハンドを短時間で簡単に交換できます。●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●小型・中型ロボット対応のツールチェンジャーです。●エアーオプションの追加が可能です。●フレームが超ジュラルミン、着脱部が鉄製のハイブリッド構造です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：141.8●奥行(mm)：59.5●高さ(mm)：103●可搬重量(kg)：～35●引込力/押出力(N)：4000/750●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～35kg●連結時の厚み：60mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483048

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●小型・中型ロボット対応のツールチェンジャーです。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：110●奥行(mm)：27.5●高さ(mm)：103●可搬重量(kg)：～35●引込力/押出力(N)：4000/750●バッファストローク(mm)●可搬重量：～35kg●連結時の厚み：60mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483055

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●小型・中型ロボット対応のツールチェンジャーです。●エアーオプションの追加が可能です。●タイプ：ロボット側●取付位置：ロボット側●幅(mm)：167.4●奥行(mm)：55.5●高さ(mm)：118.5●可搬重量(kg)：～60●引込力/押出力(N)：6000/180●バッファストローク(mm)●径(mm)●材質●取付接続●真空取出口●可搬重量：～60kg●連結時の厚み：56mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483062

●独自の離脱機構を搭載しています。(特許第4126074号)●フェールセーフ機構内蔵です。●エアーチェッキ弁内蔵です。●小型・中型ロボット対応のツールチェンジャーです。●エアーオプションの追加が可能です。●タイプ：ツール側●取付位置：ツール側●幅(mm)：148.2●奥行(mm)：27.5●高さ(mm)：118.5●可搬重量(kg)：～60●引込力/押出力(N)：6000/180●バッファストローク(mm)●可搬重量：～60kg●連結時の厚み：56mm●ピストンの動作確認センサーが取り付け可能(OP)●使用空気圧：0.5～0.7MPa●位置再現精度：±0.02mm

商品コード：

2500202483086

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：43●奥行(mm)：16●高さ(mm)：43●適合サイズ：φ8・φ12●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333626

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：44●奥行(mm)：16●高さ(mm)：16●適合サイズ：φ12・φ12●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333633

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：60●奥行(mm)：25●高さ(mm)：25●適合サイズ：φ20・φ12●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333640

●ＳＵＳパイプをベースに各種パーツを取付け構成可能です。●幅(mm)：66●奥行(mm)：25●高さ(mm)：25●適合サイズ：φ20・φ20●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333657

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M6●幅(mm)：20●奥行(mm)：16●高さ(mm)：39●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333817

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ20・M6●幅(mm)：20●奥行(mm)：25●高さ(mm)：50●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333855

●φ12用穴とM6タップが施されています●適合サイズ(mm)：Φ12・M6●幅(mm)：47●奥行(mm)：16●高さ(mm)：10●適合サイズ：φ12●ジャングルジムシリーズ●適応サイズφ12

商品コード：

2500202333879

●吸着金具を先端に取付ける事で延長することができます。●径(mm)：19.6●取付接続：M10(P=1.0)●高さ(mm)：45●対象吸着金具：VFIL1-SS-5、VFILP-SS-5、VFILK-SS-M10●調整用ナット：VFIL-M10(別売)

商品コード：

2500204081099

●吸着金具を先端に取付ける事で延長することができます。●径(mm)：19.6●取付接続：M10(P=1.0)●高さ(mm)：65●対象吸着金具：VFIL1-SS-5、VFILP-SS-5、VFILK-SS-M10●調整用ナット：VFIL-M10(別売)

商品コード：

2500204081105

●ミニシリンダーのロッド延長と軸受けにより、動きを安定させます。●幅(mm)：Φ8●高さ(mm)：40●タイプ：ミニシリンダー用●取付穴：M4●対象シリンダー：MCD1シリーズ●シャフト径：φ10●シャフト先端：Ｍ4深12●アルミ

商品コード：

2500204081167

●シリンダーの出限／戻限を確認するオートSWを取り付ける溝をボディー側面に施してします。●タイプ：ミニシリンダー用●幅(mm)：50●奥行(mm)：13.9●高さ(mm)：28.6●素材：鉄(設置面)●対象シリンダー：UMCD、MCD、MCP1-10・20シリーズ

商品コード：

2500202021134

●スイッチ付なので製品確認として使用できます。●タイプ：当板・角型・黒SW付・ミニシリンダー用●幅(mm)：50●奥行(mm)：28●高さ(mm)：17●素材：ニトリルゴム(設置面)●対象シリンダー：UMCD、MCD、MCP1-20・20シリーズ●ニトリルゴム

商品コード：

2500202049169

●スイッチ付なので製品確認として使用できます。●タイプ：当板・角型・白SW付・ミニシリンダー用●幅(mm)：50●奥行(mm)：28●高さ(mm)：17●素材：シリコンゴム(設置面)●対象シリンダー：UMCD、MCD、MCP1-20・20シリーズ●シリコンゴム

商品コード：

2500202049176

●ＳＵＳパイプを利用し組付する事で、自在にロボットハンドが製作出来ます。●Ｔ型構造の為、厚みを抑える事が出来ます。●適合サイズ(mm)：φ8・φ8●幅(mm)：26●奥行(mm)：12●高さ(mm)：28●呼び寸法(mm)d×L：12●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333800

●φ12用パイプ穴とタップ穴加工が施されたコネクターです。●エアー配管等のマニホールドとしても使用頂けます。●適合サイズ(mm)：Φ12・M5●幅(mm)：47●奥行(mm)：16●高さ(mm)：10●適合サイズ：φ12●ジャングルジムシリーズ●適合サイズ：φ12●超ジュラルミン

商品コード：

2500202333824

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M5●幅(mm)：20●奥行(mm)：16●高さ(mm)：39●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333831

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ12・M8●幅(mm)：20●奥行(mm)：25●高さ(mm)：45●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333886

●ＳＵＳパイプを利用したロボットハンドを、ロボットに取付するボルトサイズに合わせたブラケットです。●適合サイズ(mm)：φ20・M8●幅(mm)：20●奥行(mm)：25●高さ(mm)：50●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202333893

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ12・φ12●幅(mm)：39.5●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334098

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ12・φ12●幅(mm)：55●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334104

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ12・φ8●幅(mm)：37.5●奥行(mm)：16●高さ(mm)：16●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334111

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ8・φ8●幅(mm)：32.5●奥行(mm)：12●高さ(mm)：12●呼び寸法(mm)d×L：16●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334128

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ20・φ20●幅(mm)：60●奥行(mm)：25●高さ(mm)：25●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334135

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ20・φ20●幅(mm)：85●奥行(mm)：25●高さ(mm)：25●呼び寸法(mm)d×L：25●ジャングルジムシリーズ●超ジュラルミン

商品コード：

2500202334142

●クロスコネクターと組み合せる事で、角度を変更する事が可能です。●適合サイズ(mm)：φ12・M12×P1.0●幅(mm)：33.5●奥行(mm)：16●高さ(mm)：16●ジャングルジムシリーズ

商品コード：

2500202334159
