「ウォーム」の検索結果

天井から吊るすので場所を取らずに売り場のボリューム感がアップするプリーツハンガーです。冬の店内をホットに演出します。

商品コード：

4582201322007

サイズ：

H46×W45×L150cm

●本製品は受託加工品のため、注文後3日でメーカー完成いたします。●耐摩耗性に優れたリン青銅製のウォームホイールです。CGホイールと互換性があり、強度アップが可能です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：25●歯形：並歯●形状：H1K●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.14●歯幅：28●ボス長さ(右)：15●条数：1●ねじれ方向：R●ねじれ角：3°55’●キー溝：8×3.3●タップ：M6●歯車精度：KHKW0024級相当●歯直角圧力角：14°30’●熱処理：なし●表面処理：なし●歯面仕上げ：なし●歯切基準面：穴(H7)●CAC502●1個の販売でありセット販売ではございません。

商品コード：

2500201207447

サイズ：

●穴径：２５ｍｍ

●モジュールや歯数を豊富に取り揃えた低価格で汎用性がある一般普及タイプのウォームホイールです。●動力伝達用歯車。●モジュール：6.0●歯数：60●穴径(mm)：φ25●歯形：並歯●穴長さ(mm)：376●タップ：-●キー溝：-●歯幅(mm)：52●ウォームのねじれ方向および条数(mm)：R1●ねじれ方向：R●全長(mm)：72●ボス径(mm)：120●歯先円直径(mm)：φ376●基準円直径(mm)：φ361.02●形状：H2●条数：1●減速比：60●ボス長さ(mm)：20●歯車精度：KHKW002：4級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴(H7)●熱処理：なし●追加工可否：可能●FC200●1個の販売でありセット販売ではございません。

商品コード：

2500201348393

サイズ：

●穴径：φ２５ｍｍ●穴長さ：３７６ｍｍ●歯幅：５２ｍｍ

●モジュール0.5●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.5●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ10●穴径(mm)：φ3●歯形：並歯●のどの直径(mm)：φ11●かみ合い中心距離(mm)：9.5●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：6●ハブ外径(mm)：φ9●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ11.3●取付ねじM：M3●取付ねじls：3●形状：1B●歯幅(mm)：5●全長(mm)：11●キー溝b2×t2(mm)：-●圧力角：20°●快削黄銅(C3604B)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733090

サイズ：

●かみ合いピッチ円直径：φ１０ｍｍ●穴径：φ３ｍｍ●のどの直径：φ１１ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.5●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：φ15●穴径(mm)：φ4●歯形：並歯●のどの直径(mm)：φ16●取付ねじM：M3●かみ合い中心距離(mm)：12.0●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：6●ハブ外径(mm)：φ12●取付ねじls：3●歯先円直径(mm)：φ16.3●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：11●歯幅(mm)：5●形状：1B●圧力角：20°●快削黄銅(C3604B)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733106

サイズ：

●かみ合いピッチ円直径：φ１５ｍｍ●穴径：φ４ｍｍ●のどの直径：φ１６ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.5●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ5●歯形：並歯●のどの直径(mm)：φ21●全長(mm)：13●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ21.3●ハブ外径(mm)：φ15●歯幅(mm)：5●形状：1B●取付ねじM：M4●かみ合い中心距離(mm)：14.5●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：8●取付ねじls：4●圧力角：20°●快削黄銅(C3604B)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733113

サイズ：

●かみ合いピッチ円直径：φ２０ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２１ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.5●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ25●穴径(mm)：φ5●歯形：並歯●のどの直径(mm)：φ26●かみ合い中心距離(mm)：17●取付ねじM：M4●取付ねじls：4●形状：1B●歯先円直径(mm)：φ26.3●ハブ外径(mm)：φ16●ハブ長さ(mm)：8●キー溝b2×t2(mm)：-●歯幅(mm)：5●ウォームのねじれ方向および条数：R1●全長(mm)：13●ウォームのねじれ方向および条数(mm)：R1●圧力角：20°●快削黄銅(C3604B)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733120

サイズ：

●かみ合いピッチ円直径：φ２５ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.5●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：15●穴径(mm)：φ4●歯形：並歯●転位係数：-0.023●のどの直径(mm)：φ16●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●条数：1●ねじれ方向：R●歯幅(mm)：5●基準円直径(mm)：-●形状：1B●基準円直径d(mm)：-●かみ合い中心距離(mm)：12.0●ハブ長さ(mm)：6●歯先円直径(mm)：φ16.3●かみ合いピッチ円直径d(mm)：15●全長(mm)：11●ハブ外径(mm)：φ12●米国・EU市場食品接触用途・規制適合●歯形：並歯●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733151

サイズ：

●かみ合いピッチ円直径：１５ｍｍ●穴径：φ４ｍｍ●のどの直径：φ１６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.5●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：20●穴径(mm)：φ5●歯形：並歯●転位係数：-0.031●のどの直径(mm)：φ21●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：20●全長(mm)：13●歯先円直径(mm)：φ21.3●ハブ長さ(mm)：8●かみ合い中心距離(mm)：14.5●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ15●基準円直径(mm)：-●歯幅(mm)：5●ねじれ方向：R●条数：1●米国・EU市場食品接触用途・規制適合●歯形：並歯●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733168

サイズ：

●かみ合いピッチ円直径：２０ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２１ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.5●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：25●穴径(mm)：φ5●歯形：並歯●転位係数：-0.038●のどの直径(mm)：φ26●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：8●かみ合い中心距離(mm)：17.0●基準円直径d(mm)：-●形状：1B●基準円直径(mm)：-●歯幅(mm)：5●ねじれ方向：R●条数：1●かみ合いピッチ円直径d(mm)：25●全長(mm)：13●歯先円直径(mm)：φ26.3●ハブ外径(mm)：φ20●米国・EU市場食品接触用途・規制適合●歯形：並歯●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733175

サイズ：

●かみ合いピッチ円直径：２５ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.5●歯数比：1:60●歯数：60●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ5●歯形：並歯●転位係数：-0.046●のどの直径(mm)：φ31●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●歯先円直径(mm)：φ31.4●ハブ長さ(mm)：8●かみ合い中心距離(mm)：19.5●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ25●全長(mm)：13●ねじれ方向：R●条数：1●基準円直径(mm)：-●歯幅(mm)：5●かみ合いピッチ円直径d(mm)：30●米国・EU市場食品接触用途・規制適合●歯形：並歯●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201733182

サイズ：

●かみ合いピッチ円直径：３０ｍｍ●穴径：φ５ｍｍ●のどの直径：φ３１ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.8●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ16●穴径(mm)：φ5●歯形：並歯●のどの直径(mm)：φ17.6●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：13.2●取付ねじM：M3●取付ねじls：3●形状：1B●歯幅(mm)：6●全長(mm)：12●ウォームのねじれ方向および条数(mm)：R1●歯先円直径(mm)：φ18.1●歯形：並歯●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736763

サイズ：

●かみ合いピッチ円直径：φ１６ｍｍ●穴径：φ５ｍｍ●のどの直径：φ１７．６ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.8●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ41.6●かみ合い中心距離(mm)：25.2●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●ハブ長さ(mm)：8●ウォームのねじれ方向および条数(mm)：R1●ハブ外径(mm)：φ20●全長(mm)：14●歯幅(mm)：6●形状：1B●歯先円直径(mm)：φ42.1●取付ねじM：M4●取付ねじls：4●歯形：並歯●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736787

サイズ：

●かみ合いピッチ円直径：φ４０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ４１．６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.8●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：16●穴径(mm)：φ4●歯形：並歯●転位係数：-0.029●のどの直径(mm)：φ17.6●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●全長(mm)：12●ねじれ方向：R●条数：1●基準円直径(mm)：-●歯幅(mm)：6●かみ合いピッチ円直径d(mm)：16●歯先円直径(mm)：φ18.1●ハブ外径(mm)：φ12●ハブ長さ(mm)：6●かみ合い中心距離(mm)：13.2●基準円直径d(mm)：-●形状：1B●米国・EU市場食品接触用途・規制適合●歯形：並歯●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736794

サイズ：

●かみ合いピッチ円直径：１６ｍｍ●穴径：φ４ｍｍ●のどの直径：φ１７．６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.8●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：24●穴径(mm)：φ5●歯形：並歯●転位係数：-0.044●のどの直径(mm)：φ25.6●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ねじれ方向：R●かみ合いピッチ円直径d(mm)：24●基準円直径d(mm)：-●形状：1B●基準円直径(mm)：-●歯幅(mm)：6●全長(mm)：12●歯先円直径(mm)：φ26.1●ハブ外径(mm)：φ18●ハブ長さ(mm)：6●かみ合い中心距離(mm)：17.2●条数：1●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736800

サイズ：

●かみ合いピッチ円直径：２４ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２５．６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.8●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：32●穴径(mm)：φ6●歯形：並歯●転位係数：-0.059●のどの直径(mm)：φ33.6●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：8●条数：1●かみ合いピッチ円直径d(mm)：32●基準円直径d(mm)：-●形状：1B●基準円直径(mm)：-●歯幅(mm)：6●ハブ外径(mm)：φ20●歯先円直径(mm)：φ34.1●全長(mm)：14●かみ合い中心距離(mm)：21.2●ねじれ方向：R●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736817

サイズ：

●かみ合いピッチ円直径：３２ｍｍ●穴径：φ６ｍｍ●のどの直径：φ３３．６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.8●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：40●穴径(mm)：φ6●歯形：並歯●転位係数：-0.074●のどの直径(mm)：φ41.6●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●基準円直径(mm)：-●全長(mm)：14●かみ合いピッチ円直径d(mm)：40●歯先円直径(mm)：φ42.1●ねじれ方向：R●ハブ長さ(mm)：8●かみ合い中心距離(mm)：25.2●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ25●条数：1●歯幅(mm)：6●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736824

サイズ：

●かみ合いピッチ円直径：４０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ４１．６ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●歯先円直径は理論値ではありません。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：0.8●歯数比：1:60●歯数：60●かみ合いピッチ円直径(mm)：48●穴径(mm)：φ8●歯形：並歯●転位係数：-0.089●のどの直径(mm)：φ49.6●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：48●歯幅(mm)：6●基準円直径(mm)：-●条数：1●ねじれ方向：R●全長(mm)：14●歯先円直径(mm)：φ50.1●ハブ長さ(mm)：8●かみ合い中心距離(mm)：29.2●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736831

サイズ：

●かみ合いピッチ円直径：４８ｍｍ●穴径：φ８ｍｍ●のどの直径：φ４９．６ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.8●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ16●穴径(mm)：φ5●歯形：並歯●のどの直径(mm)：φ17.6●取付ねじls：3●取付ねじM：M3●かみ合い中心距離(mm)：13.2●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R1●ハブ長さ(mm)：6●ハブ外径(mm)：φ12●歯先円直径(mm)：φ18.1●ウォームのねじれ方向および条数(mm)：R1●形状：1B●全長(mm)：12●歯幅(mm)：6●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736862

サイズ：

●かみ合いピッチ円直径：φ１６ｍｍ●穴径：φ５ｍｍ●のどの直径：φ１７．６ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：0.8●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：φ24●穴径(mm)：φ5●歯形：並歯●のどの直径(mm)：φ25.6●ハブ長さ(mm)：6●ハブ外径(mm)：φ16●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：17.2●取付ねじM：M3●取付ねじls：3●形状：1B●歯幅(mm)：6●全長(mm)：12●歯先円直径(mm)：φ26.1●ウォームのねじれ方向および条数(mm)：R1●ウォームのねじれ方向および条数：R1●圧力角：20°●ポリアセタール(白色)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201736879

サイズ：

●かみ合いピッチ円直径：φ２４ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２５．６ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●穴径(mm)：8●歯形：並歯●形状：H1●全長：22●ボス径：22●歯先円直径：34.5●基準円直径：30.05●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541403

サイズ：

●穴径：８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1.5●歯数：20●穴径(mm)：8●歯形：並歯●形状：H1●全長：22●ボス径：22●歯先円直径：34.5●基準円直径：30.22●歯幅：12●ボス長さ(右)：10●歯車精度：KHKW002：5級●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541410

サイズ：

●穴径：８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：20●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：16●歯先円直径：23●基準円直径：20.04●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°/14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541519

サイズ：

●穴径：６ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：20●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：16●歯先円直径：23●基準円直径：20.16●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541526

サイズ：

●穴径：６ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：30●穴径(mm)：6●歯形：並歯●形状：H1●全長：20●ボス径：20●歯先円直径：33●基準円直径：30.06●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541625

サイズ：

●穴径：６ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：40●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：26●歯先円直径：43●基準円直径：40.08●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541649

サイズ：

●穴径：８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m1●歯数：50●穴径(mm)：8●歯形：並歯●形状：H1●全長：20●ボス径：30●歯先円直径：53●基準円直径：50.1●歯幅：10●ボス長さ(右)：10●歯車精度：KHKW002：5級●歯形：並歯●表面処理：なし●圧力角：20°●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541656

サイズ：

●穴径：８ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：10●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.08●歯幅：22●ボス長さ(右)：13●歯車精度：KHKW002：5級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541816

サイズ：

●穴径：１０ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m2●歯数：20●穴径(mm)：10●歯形：並歯●形状：H1●全長：35●ボス径：33●歯先円直径：46●基準円直径：40.34●歯幅：22●ボス長さ(右)：13●歯車精度：KHKW002：5級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541823

サイズ：

●穴径：１０ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：15●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.14●歯幅：28●ボス長さ(右)：15●歯車精度：KHKW002：5級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541908

サイズ：

●穴径：１５ｍｍ

●軽くて強いMCナイロン製のウォームホイールです。●無潤滑でも使用できるため、食品機械に最適です。●動力伝達用歯車。●モジュール：m3●歯数：20●穴径(mm)：15●歯形：並歯●形状：H1●全長：43●ボス径：50●歯先円直径：69●基準円直径：60.57●歯幅：28●ボス長さ(右)：15●歯車精度：KHKW002：5級●表面処理：なし●圧力角：14°30′●歯面仕上げ：なし●歯切基準面：穴●熱処理：なし●追加工可否：可能●MC901●1個の販売でありセット販売ではございません。

商品コード：

2500202541915

サイズ：

●穴径：１５ｍｍ

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：20●歯数：20●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ12●歯形：並歯●のどの直径(mm)：φ33●ねじれ方向：R●キー溝b2×t2(mm)：4×1.8●歯先円直径(mm)：φ35.3●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●ウォームのねじれ方向および条数：R1●形状：1B●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：25●歯幅(mm)：15●歯形：並歯●圧力角：20°●C6191BEアルミニウム青銅●キー材●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719827

サイズ：

●かみ合いピッチ円直径：φ３０ｍｍ●穴径：φ１２ｍｍ●のどの直径：φ３３ｍｍ

●歯形：並歯、圧力角：20°のウォームホイールです。●一般産業機械、医療機器、食品機械などに。●モジュール：1.5●歯数比：30●歯数：30●かみ合いピッチ円直径(mm)：φ45●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ48●歯幅b(mm)：15●ウォームのねじれ方向および条数(mm)：R1●全長(mm)：25●ねじれ方向：R●形状：1B●歯先円直径(mm)：φ50.3●ハブ外径(mm)：φ30●ハブ長さ(mm)：10●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：35●歯幅(mm)：15●圧力角：20°●C6191BEアルミニウム青銅鋳物●理想的な噛み合いを得る為には、ウォームとウォームホイールを組みたてるときに、正確に直角度を出して下さい。●ウォームとウォームホイールの噛み合いにおける歯面の摩擦が大きいので、できるだけ潤滑油の中で運転するような方法でご使用ください。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。●ウォーム軸及びウォームホイール軸は、たわまないように軸受をできるだけ歯車に近いところに頑丈に設計してください。●ウォームに働く軸方向スラストはかなり大きくなりますのでご注意ください。軸方向スラストについては、総合カタログのKGギヤ・インフォメーションをご参照願います。

商品コード：

2500201719841

サイズ：

●かみ合いピッチ円直径：φ４５ｍｍ●穴径：φ１０ｍｍ●のどの直径：φ４８ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.018●のどの直径(mm)：φ33●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ外径(mm)：φ25●ハブ長さ(mm)：10●かみ合い中心距離(mm)：27.5●かみ合いピッチ円直径d(mm)：30●歯先円直径(mm)：φ35.3●ねじれ方向：R●条数：1●全長(mm)：25●基準円直径(mm)：-●歯幅(mm)：15●基準円直径d(mm)：-●形状：1B●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719865

サイズ：

●かみ合いピッチ円直径：３０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ３３ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：45●穴径(mm)：φ8●歯形：並歯●転位係数：-0.027●のどの直径(mm)：φ48●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：10●全長(mm)：25●歯先円直径(mm)：φ50.3●かみ合いピッチ円直径d(mm)：45●形状：1B●かみ合い中心距離(mm)：35●基準円直径d(mm)：-●歯幅(mm)：15●基準円直径(mm)：-●条数：1●ねじれ方向：R●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719889

サイズ：

●かみ合いピッチ円直径：４５ｍｍ●穴径：φ８ｍｍ●のどの直径：φ４８ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1.5●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：60●穴径(mm)：φ10●歯形：並歯●転位係数：-0.036●のどの直径(mm)：φ63●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●基準円直径(mm)：-●かみ合いピッチ円直径d(mm)：60●基準円直径d(mm)：-●形状：1B●全長(mm)：28●条数：1●ねじれ方向：R●歯幅(mm)：15●ハブ外径(mm)：φ40●歯先円直径(mm)：φ65.3●かみ合い中心距離(mm)：42.5●ハブ長さ(mm)：13●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201719902

サイズ：

●かみ合いピッチ円直径：６０ｍｍ●穴径：φ１０ｍｍ●のどの直径：φ６３ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●取付ねじM：-●取付ねじls：-●歯幅(mm)：10●全長(mm)：18●形状：1B●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：L2●ハブ長さ(mm)：8●ハブ外径(mm)：φ17●歯先円直径(mm)：φ23.5●かみ合い中心距離(mm)：18●ウォームのねじれ方向および条数(mm)：L2●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723060

サイズ：

●かみ合いピッチ円直径：φ２０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ２２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ22●歯先円直径(mm)：φ23.5●ハブ外径(mm)：φ17●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：R1●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：18●取付ねじM：-●取付ねじls：-●歯幅(mm)：10●全長(mm)：18●形状：1B●ウォームのねじれ方向および条数(mm)：R1●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723084

サイズ：

●かみ合いピッチ円直径：φ２０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ２２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：有り●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●取付ねじM-●のどの直径(mm)：φ22●かみ合い中心距離(mm)：18●取付ねじls：-●歯幅(mm)：10●ウォームのねじれ方向および条数(mm)：R2●ハブ外径(mm)：φ17●ハブ長さ(mm)：8●歯先円直径(mm)：φ23.5●キー溝b2×t2(mm)：3×1.4●全長(mm)：18●形状：1B●ウォームのねじれ方向および条数：R2●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723107

サイズ：

●かみ合いピッチ円直径：φ２０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ２２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:10●歯数：20●かみ合いピッチ円直径(mm)：φ20●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ22●取付ねじM：-●歯先円直径(mm)：φ23.5●ハブ外径(mm)：φ17●かみ合い中心距離(mm)：18●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：R2●歯幅(mm)：10●全長(mm)：18●ハブ長さ(mm)：8●形状：1B●取付ねじls：-●ウォームのねじれ方向および条数(mm)：R2●歯形：並歯●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723121

サイズ：

●かみ合いピッチ円直径：φ２０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ２２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:15●歯数：30●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ6●歯形：並歯●のどの直径(mm)：φ32●全長(mm)：18●形状：1B●ウォームのねじれ方向および条数(mm)：L2●歯先円直径(mm)：φ33.5●ハブ外径(mm)：φ22●歯幅(mm)：10●ハブ長さ(mm)：8●ウォームのねじれ方向および条数：L2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：23●取付ねじM：-●取付ねじls：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723145

サイズ：

●かみ合いピッチ円直径：φ３０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ３２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:15●歯数：30●かみ合いピッチ円直径(mm)：φ30●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ32●ウォームのねじれ方向および条数：R2●取付ねじls：-●かみ合い中心距離(mm)：23●取付ねじM：-●形状：1B●歯幅(mm)：10●ウォームのねじれ方向および条数(mm)：R2●歯先円直径(mm)：φ33.5●ハブ外径(mm)：φ22●ハブ長さ(mm)：8●全長(mm)：18●キー溝b2×t2(mm)：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723176

サイズ：

●かみ合いピッチ円直径：φ３０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ３２ｍｍ

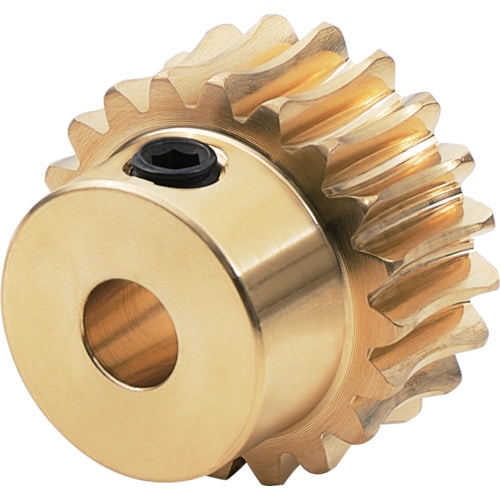

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●取付ねじls：-●形状：1B●全長(mm)：18●歯幅(mm)：10●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●ウォームのねじれ方向および条数(mm)：L2●ウォームのねじれ方向および条数：L2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723190

サイズ：

●かみ合いピッチ円直径：φ４０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ４２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：40●かみ合いピッチ円直径(mm)：φ40●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ42●ウォームのねじれ方向および条数(mm)：R2●ウォームのねじれ方向および条数：R2●キー溝b2×t2(mm)：-●かみ合い中心距離(mm)：28●取付ねじM：-●取付ねじls：-●歯先円直径(mm)：φ43.5●ハブ外径(mm)：φ25●ハブ長さ(mm)：8●歯幅(mm)：10●形状：1B●全長(mm)：18●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723220

サイズ：

●かみ合いピッチ円直径：φ４０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ４２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:25●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ8●歯形：並歯●のどの直径(mm)：φ52●全長(mm)：18●ハブ外径(mm)：φ30●ウォームのねじれ方向および条数(mm)：L2●歯先円直径(mm)：φ53.5●歯幅(mm)：10●形状：1B●取付ねじls：-●取付ねじM：-●かみ合い中心距離(mm)：33●キー溝b2×t2(mm)：-●ウォームのねじれ方向および条数：L2●ハブ長さ(mm)：8●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723244

サイズ：

●かみ合いピッチ円直径：φ５０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ５２ｍｍ

●モジュール0.8、1.0のウォームホイールで、圧力角20°(並歯)です。●ねじ加工済です。●食い違い軸の動力伝達、一般産業機械、医療機器、食品機械等に。●キー溝有無：無し●モジュール：1●歯数比：1:50●歯数：50●かみ合いピッチ円直径(mm)：φ50●穴径(mm)：φ10●歯形：並歯●のどの直径(mm)：φ52●ウォームのねじれ方向および条数：R1●かみ合い中心距離(mm)：33●歯先円直径(mm)：φ53.5●ハブ長さ(mm)：8●ハブ外径(mm)：φ30●ウォームのねじれ方向および条数(mm)：R1●取付ねじM：-●取付ねじls：-●形状：1B●歯幅(mm)：10●全長(mm)：18●キー溝b2×t2(mm)：-●圧力角：20°●アルミニウム青銅鋳物(CAC702、C6191BE)●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723268

サイズ：

●かみ合いピッチ円直径：φ５０ｍｍ●穴径：φ１０ｍｍ●のどの直径：φ５２ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:20●歯数：20●かみ合いピッチ円直径(mm)：20●穴径(mm)：φ5●歯形：並歯●転位係数：-0.019●のどの直径(mm)：φ22●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合いピッチ円直径d(mm)：20●歯幅(mm)：10●基準円直径(mm)：-●条数：1●ねじれ方向：R●全長(mm)：18●ハブ外径(mm)：φ17●形状：1B●基準円直径d(mm)：-●かみ合い中心距離(mm)：18●ハブ長さ(mm)：8●歯先円直径(mm)：φ23.5●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723299

サイズ：

●かみ合いピッチ円直径：２０ｍｍ●穴径：φ５ｍｍ●のどの直径：φ２２ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:30●歯数：30●かみ合いピッチ円直径(mm)：30●穴径(mm)：φ6●歯形：並歯●転位係数：-0.029●のどの直径(mm)：φ32●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●ハブ長さ(mm)：8●かみ合い中心距離(mm)：23●歯先円直径(mm)：φ33.5●ハブ外径(mm)：φ22●形状：1B●基準円直径d(mm)：-●歯幅(mm)：10●条数：1●ねじれ方向：R●基準円直径(mm)：-●全長(mm)：18●かみ合いピッチ円直径d(mm)：30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723312

サイズ：

●かみ合いピッチ円直径：３０ｍｍ●穴径：φ６ｍｍ●のどの直径：φ３２ｍｍ

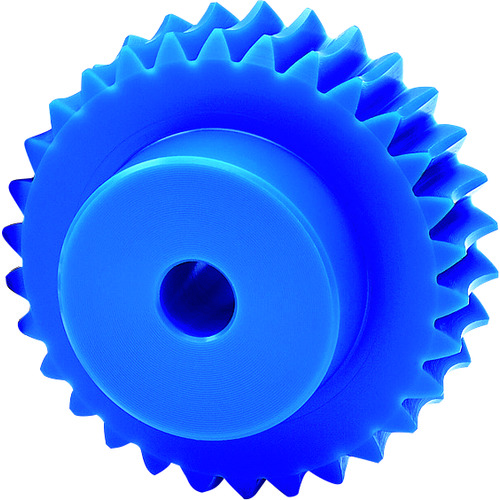

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:40●歯数：40●かみ合いピッチ円直径(mm)：40●穴径(mm)：φ8●歯形：並歯●転位係数：-0.039●のどの直径(mm)：φ42●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●歯先円直径(mm)：φ43.5●ハブ長さ(mm)：8●かみ合い中心距離(mm)：28●かみ合いピッチ円直径d(mm)：40●全長(mm)：18●基準円直径(mm)：-●ねじれ方向：R●条数：1●歯幅(mm)：10●基準円直径d(mm)：-●形状：1B●ハブ外径(mm)：φ30●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723336

サイズ：

●かみ合いピッチ円直径：４０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ４２ｍｍ

●フードコンタクト、青POMギヤシリーズで青色ポリアセタール樹脂を使用しております。●食品素材色に無い青色のPOMは異物混入対策として食品、包装機器に最適です。●食品、包装機器、医療機器に。●キー溝有無：無し●モジュール：1●歯数比：1:60●歯数：60●かみ合いピッチ円直径(mm)：60●穴径(mm)：φ8●歯形：並歯●転位係数：-0.058●のどの直径(mm)：φ62●ウォームのねじれ方向及び条数：R1●ウォームギア圧力角20°(並歯)●かみ合い中心距離(mm)：38●基準円直径d(mm)：-●全長(mm)：18●ねじれ方向：R●条数：1●基準円直径(mm)：-●歯幅(mm)：10●かみ合いピッチ円直径d(mm)：60●歯先円直径(mm)：φ63.5●ハブ長さ(mm)：8●形状：1B●ハブ外径(mm)：φ40●米国・EU市場食品接触用途・規制適合●圧力角：20°●青色ポリアセタール樹脂●15%を超えるアルコール濃度の食品に接触する用途に使用出来ませんのでご注意ください。●本製品の使用に当たっては、本製品を用いた最終製品による実使用条件下にて安全を確認の上、ご使用ください。●青POMギヤシリーズは切削油等がかかる可能性のある環境で製作しています。●ウォームとウォームホイールのねじれ方向および条数は同じ組み合わせでご使用ください。

商品コード：

2500201723350

サイズ：

●かみ合いピッチ円直径：６０ｍｍ●穴径：φ８ｍｍ●のどの直径：φ６２ｍｍ
