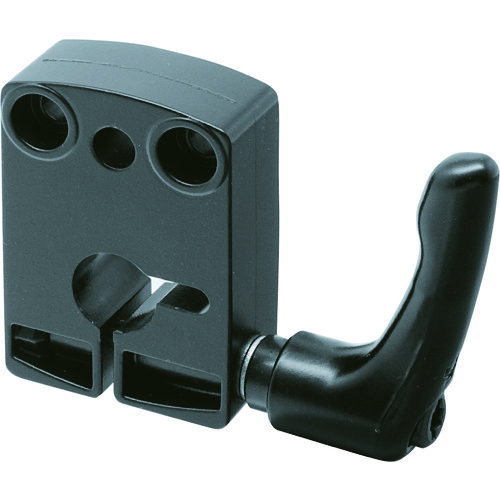

●クランププレート

商品コード：

2500202872347

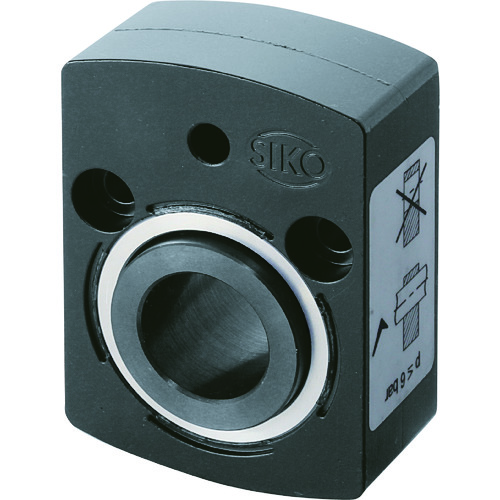

●クランププレート(エア操作)

商品コード：

2500202872194

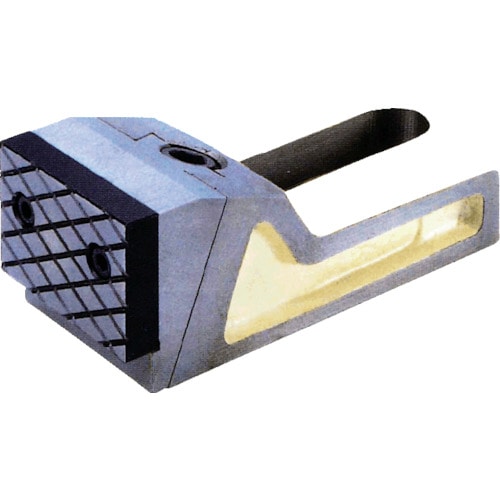

●口金が平面用なので精度物などをクランプできます。●平面(加工後)の加工物に適しています。●ワークの固定に。●長さ(mm)：133●幅(mm)：60●高さ(mm)：58●適合ボルト：M12●口金寸法(mm)：42×60●全高(mm)：58●全幅(mm)：60●口幅(mm)：60●口金のストローク(mm)：6●長穴寸法(mm)：13×50●最大能力(mm)：74●取付ネジの深さ(mm)：32●キャップボルト取付穴の幅(mm)：22●二面幅寸法(mm)：10●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC45～48)

商品コード：

2500201713115

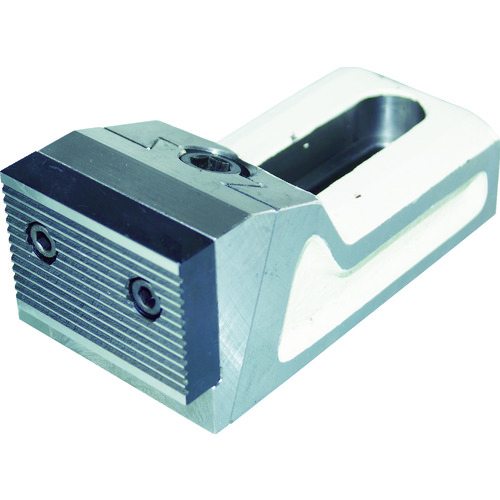

●口金が黒皮用なので凹凸面のワークをクランプできます。●黒革材のクランプに適しています。●ワークの固定に。●長さ(mm)：133●幅(mm)：60●高さ(mm)：58●適合ボルト：M12●口金寸法(mm)：42×60●口金のストローク(mm)：6●長穴寸法(mm)：13×50●最大能力(mm)：74●取付ネジの深さ(mm)：32●キャップボルト取付穴の幅(mm)：22●二面幅寸法(mm)：10●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC45～48)

商品コード：

2500201713122

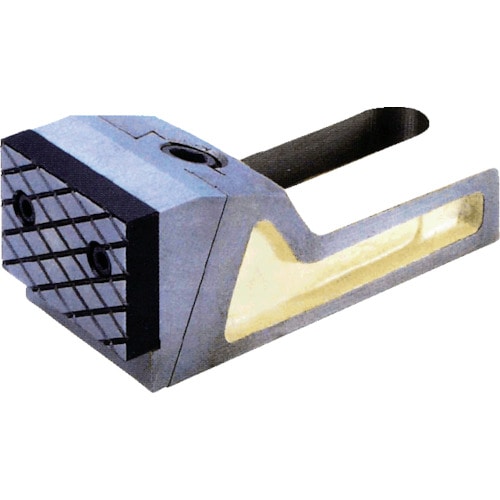

●口金が平面用なので精度物などをクランプできます。●平面(加工後)の加工物に適しています。●ワークの固定に。●長さ(mm)：187●幅(mm)：85●高さ(mm)：80●適合ボルト：M16●口金寸法(mm)：60×85●全高(mm)：80●全幅(mm)：85●口幅(mm)：85●口金のストローク(mm)：9●長穴寸法(mm)：17×70●最大能力(mm)：104●取付ネジの深さ(mm)：50●キャップボルト取付穴の幅(mm)：30●二面幅寸法(mm)：14●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC45～48)

商品コード：

2500201713191

●口金が黒皮用なので凹凸面のワークをクランプできます。●黒革材のクランプに適しています。●ワークの固定に。●長さ(mm)：187●幅(mm)：85●高さ(mm)：80●適合ボルト：M16●口金寸法(mm)：60×85●口金のストローク(mm)：9●長穴寸法(mm)：17×70●最大能力(mm)：104●取付ネジの深さ(mm)：50●キャップボルト取付穴の幅(mm)：30●二面幅寸法(mm)：14●本体：ダクタイル鋳鉄(FCD45)●口金：スチール(S45C)●口金処理：焼き入れ(HRC45～48)

商品コード：

2500201713207

●備考：3個セット●こちらの商品は事業者様向け商品です。

商品コード：

2500100480989

●表面はニッケルメッキ加工で錆びにくいです。●クランプは3本爪でしっかり固定します。●1本ネジでフラスコ等を固定できます。●材質：亜鉛合金（ニッケルメッキ）●型番：M21570-126●全長×ロッド径×棒部長さ（mm）：220×φ11×132●締付範囲（mm）：5～65●※ムッフは付属していません。●こちらの商品は事業者様向け商品です。

商品コード：

2500100492456

●表面はニッケルメッキ加工で錆びにくいです。●クランプは3本爪でしっかり固定します。●1本ネジでフラスコ等を固定できます。●材質：亜鉛合金（ニッケルメッキ）●型番：S21570-125●全長×ロッド径×棒部長さ（mm）：170×φ8×101●締付範囲（mm）：5～30●※ムッフは付属していません。●こちらの商品は事業者様向け商品です。

商品コード：

2500100109774

●表面はニッケルメッキ加工で錆びにくいです。●クランプは3本爪でしっかり固定します。●1本ネジでフラスコ等を固定できます。●材質：亜鉛合金（ニッケルメッキ）●型番：L21570-127●全長×ロッド径×棒部長さ（mm）：270×φ11×143●締付範囲（mm）：5～95●※ムッフは付属していません。●こちらの商品は事業者様向け商品です。

商品コード：

2500100109781

●チェーンクランピングでは、一律のクランプ力をワーク全体に与えることにより、大きなワークをゆがみを防ぎながら固定することが容易にできます。●16000Ｎのモノブロックを使用し、クランプキーを回転させることで素早く強力にワークをクランプできます。●パイプなどのクランプ。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：16000●奥行(mm)：108●アーム長さ(mm)：33●チェーン長さ(m)：2●アーム長さ：33mm●モノブロック・チェーン(幅19.05mm)・チェーン連結ブロック・チェーンクリップ・クランピングキー(固定ねじは別売です)

商品コード：

2500202032567

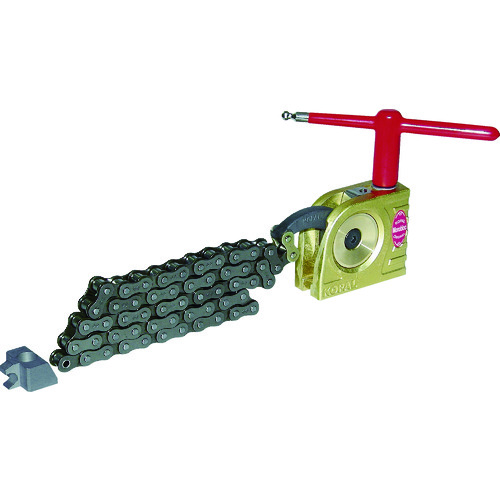

●チェーンクランピングでは、一律のクランプ力をワーク全体に与えることにより、大きなワークをゆがみを防ぎながら固定することが容易にできます。●16000Ｎのモノブロックを使用し、クランプキーを回転させることで素早く強力にワークをクランプできます。●パイプなどのクランプ。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：16000●奥行(mm)：108●アーム長さ(mm)：33●チェーン長さ(m)：1●アーム長さ：33mm●モノブロック・チェーン(幅19.05mm)・チェーン連結ブロック・チェーンクリップ・クランピングキー(固定ねじは別売です)

商品コード：

2500202032543

●チェーンクランピングでは、一律のクランプ力をワーク全体に与えることにより、大きなワークをゆがみを防ぎながら固定することが容易にできます。●16000Ｎのモノブロックを使用し、クランプキーを回転させることで素早く強力にワークをクランプできます。●パイプなどのクランプ。●幅(mm)：40●高さ(mm)：89●クランプ力(N)：16000●奥行(mm)：108●アーム長さ(mm)：33●チェーン長さ(m)：3●アーム長さ：33mm●モノブロック・チェーン(幅19.05mm)・チェーン連結ブロック・チェーンクリップ・クランピングキー(固定ねじは別売です)

商品コード：

2500202032550

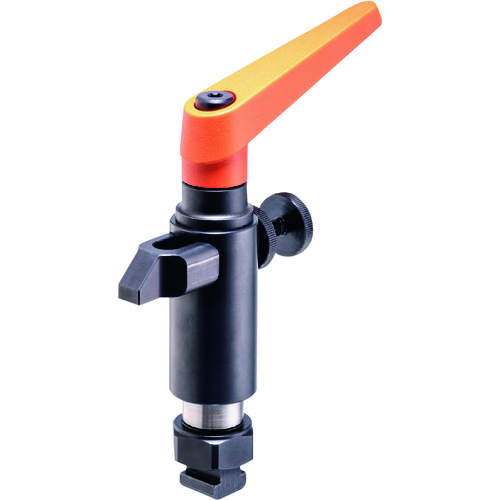

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 197●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：クランプレバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359222

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 128●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：ねじ●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359239

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 228●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：20●クランプ高さ(mm)：70-90●Tスロットボルト：M12●タイプ：偏芯レバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359246

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 225●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：クランプレバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359253

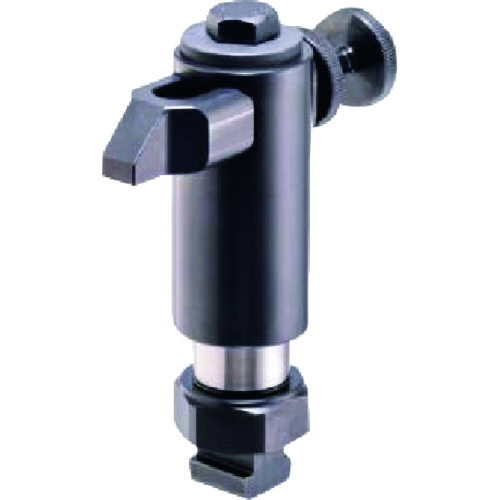

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 156●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：ねじ●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359260

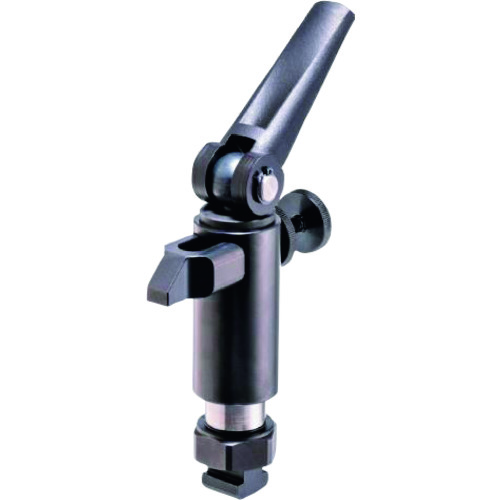

●ボルトやクランプレバーを使って素早く手締めでクランプすることができます。●クランプ・アームを旋回させればワークの交換が容易にできます。●コンパクトなので狭いスペースでクランプできます。●高さ調整シリンダーなどを使って必要なクランプ高さに対応できます。●クランプ・アームを前後に動かすことにより、より早く、簡単にワークを交換できます。●機械加工におけるワークの固定に。●高さ(mm)：Max 256●アーム長さ範囲(mm)：38-55●クランプ力(N)：10000●旋回方向・角度：左右360°●ストローク(mm)：30●クランプ高さ(mm)：88-118●Tスロットボルト：M12●タイプ：偏芯レバー●焼入れ鋼、浸炭焼入れ、黒染、研磨

商品コード：

2500200359277

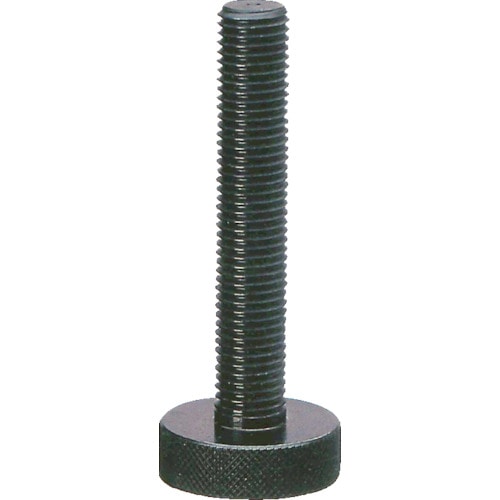

●広範囲の締結に使用できます。●締結作業に。●部品に。●長さ(mm)：60●高さ(mm)：8●ねじ寸法：M12×1.75●外径(mm)：28●全長(mm)：60●ねじ長さ(mm)：52●旧型番：CB-40●クランプ用治具●スチール(S45C)●処理：黒染仕上げ●単品●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500201318556

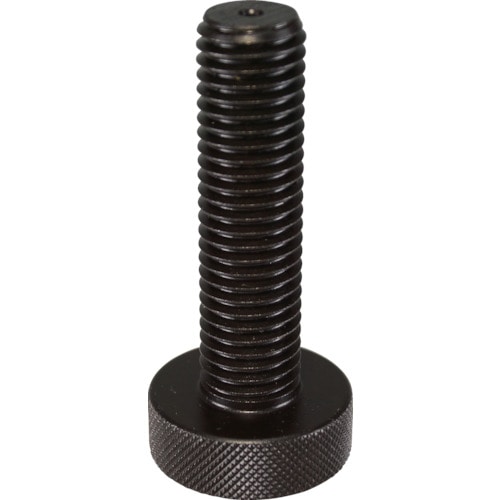

●広範囲の締結に使用できます。●締結作業に。部品に。●長さ(mm)：65●高さ(mm)：9●ねじ寸法：M14×2.0●外径(mm)：30●全長(mm)：65●ねじ長さ(mm)：56●ネジピッチ：2.0●クランプ用治具●スチール(S45C)黒染仕上げ●単品●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500201318730

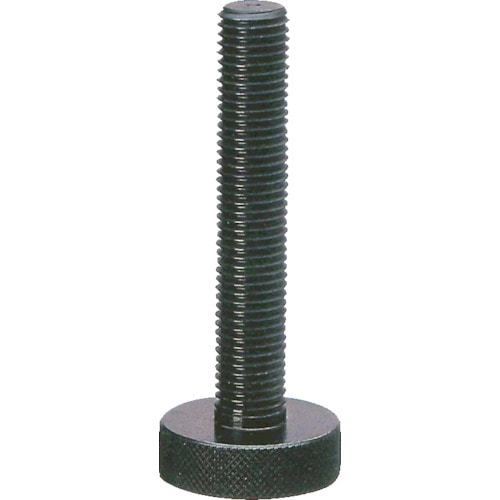

●広範囲の締結に使用できます。●締結作業に。●部品に。●長さ(mm)：70●高さ(mm)：10●ねじ寸法：M16×2.0●外径(mm)：30●全長(mm)：70●ねじ長さ(mm)：60●旧型番：CB-50●クランプ用治具●スチール(S45C)●処理：黒染仕上げ●単品●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500201318839

●広範囲の締結に使用できます。●締結作業に。●部品に。●長さ(mm)：80●高さ(mm)：12●ねじ寸法：M18×2.5●外径(mm)：36●全長(mm)：80●ねじ長さ(mm)：68●旧型番：CB-60●クランプ用治具●スチール(S45C)●処理：黒染仕上げ●単品●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500201318914

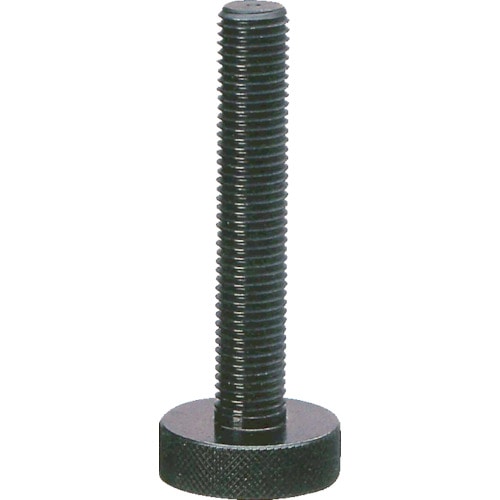

●広範囲の締結に使用できます。●締結作業に。●部品に。●長さ(mm)：130●高さ(mm)：16●ねじ寸法：M20×2.5●外径(mm)：50●全長(mm)：130●ねじ長さ(mm)：115●クランプ用治具●スチール(S45C)●処理：黒染仕上げ●単品●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500201319676

●片開きタイプです。●タイプ：片開き●サイズ（mm）：245×80×33●締付範囲（mm）：0～85●★入数：1セット●材質：アルミニウム合金●ロッド径：8mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100605993

●両開きタイプです。●タイプ：両開き●サイズ（mm）：255×70×33●締付範囲（mm）：0～60●★入数：1セット●材質：アルミニウム合金●ロッド径：8mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100647979

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●タイプ：標準●口金：下側●h2(mm)：-●h1(mm)：26.8●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359697

●フローティング・クランプ23320.0012と23320.0014用です。●口金を使えばより厚みの大きなワークをクランプすることができます。●クランプ範囲(mm)：15～27●タイプ：特殊●口金：上側●h1(mm)：24.5●h2(mm)：14.5●上口金の取付ねじ(M8-12.9)は10mm、下口金の取付ねじは9mm、ハウジングの中にねじ込まれていることを確認してください。●適合本体：23320.0012、23320.0014用●焼入れ鋼、窒化処理、マンガン・リン酸塩処理

商品コード：

2500200359703

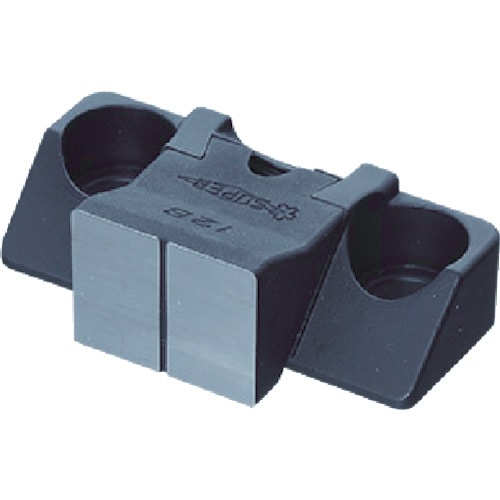

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、フラットなので基準面として使用できます。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、薄いワークのクランプに。●長さ(mm)：57●幅(mm)：29●高さ(mm)：16●適合ボルト：M8●ストローク(mm)：6●口高(mm)：19●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：5ｍｍ)

商品コード：

2500203080475

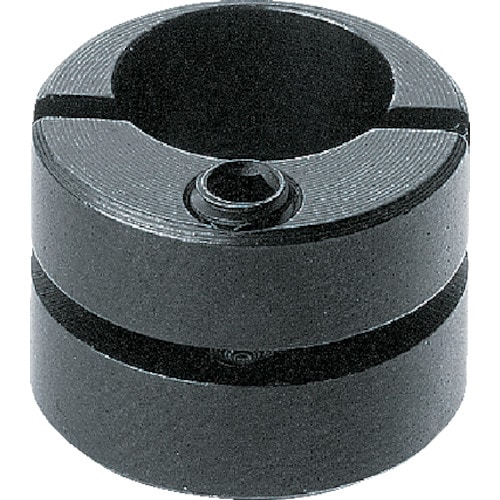

●プレッシャー・ピンの取り付け位置を微調整するために保持具です。●圧入タイプのプレッシャー・ピン用。●高さ(mm)：11.9●外径(mm)：16●D(mm)：16●d2(mm)：16●l(mm)：11.9●x(mm)：2●d1(mm)：10●リテーナー全体を廻して位置を調整し、セットビスで固定●クランプするワークの寸法許容差に対応するために、プレッシャー・ピンの位置を容易に調整●スティール、黒染

商品コード：

2500200337510

●自在ムッフ付きなので、クランプとムッフの角度を360°自在に固定できます。●サイズ（mm）：210×70×27●★入数：1セット●材質：亜鉛合金●適合支柱径：φ7～15mm●締付範囲：7～60mm●こちらの商品は事業者様向け商品です。

商品コード：

2500100600448

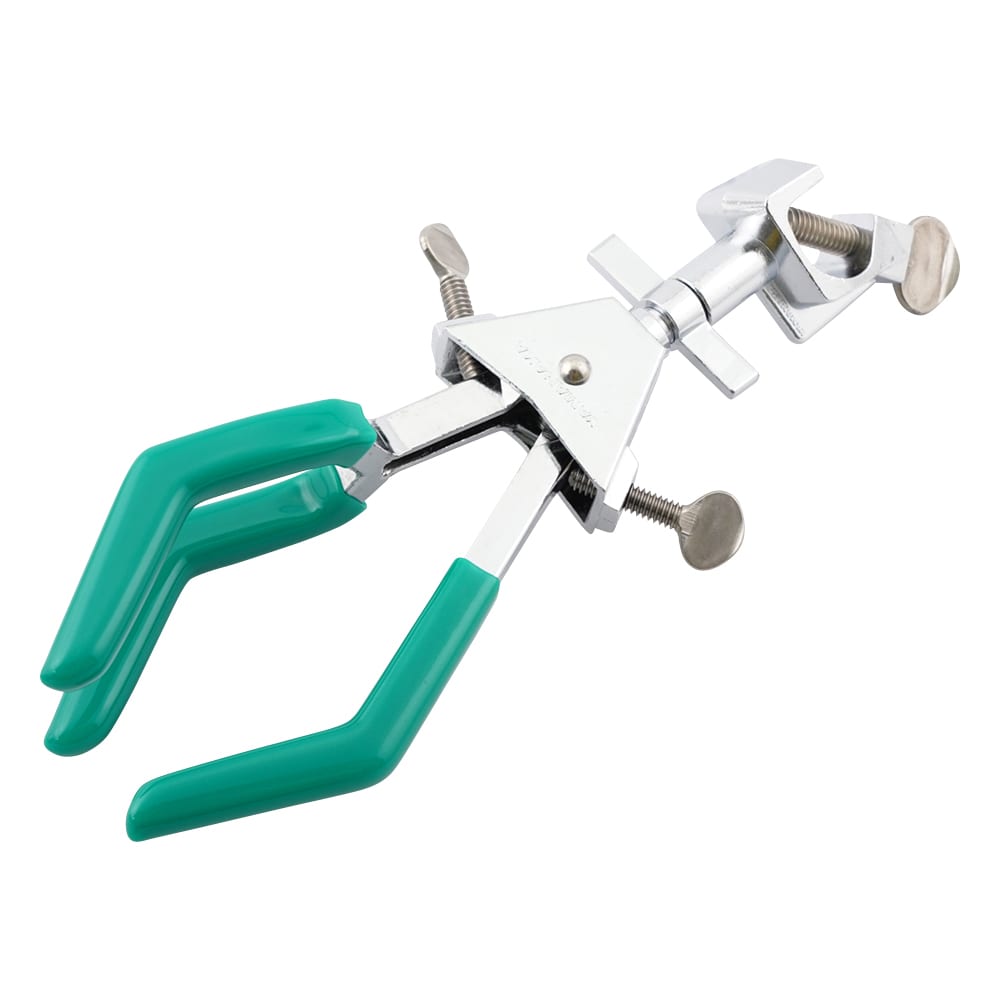

●クランプとムッフの角度調節が360°自在にできます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＲ‐４●自在ムッフ付き●締付範囲（mm）：10～100●全長（mm）：230●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100247278

●クランプとムッフが一体化しているので安全に固定できます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＳ‐４●固定ムッフ付き●締付範囲（mm）：10～100●全長（mm）：230●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171917

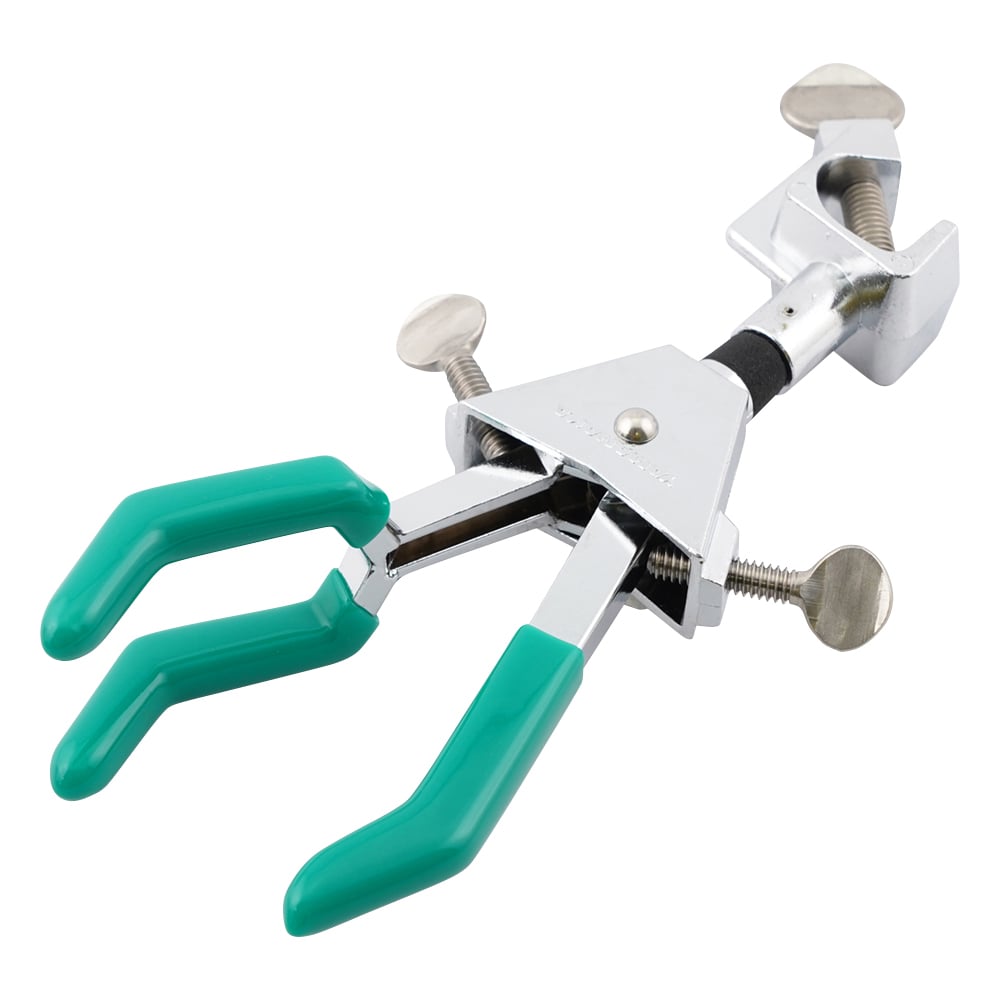

●クランプとムッフが一体化しているので安全に固定できます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＳ‐３●固定ムッフ付き●締付範囲（mm）：5～80●全長（mm）：205●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171924

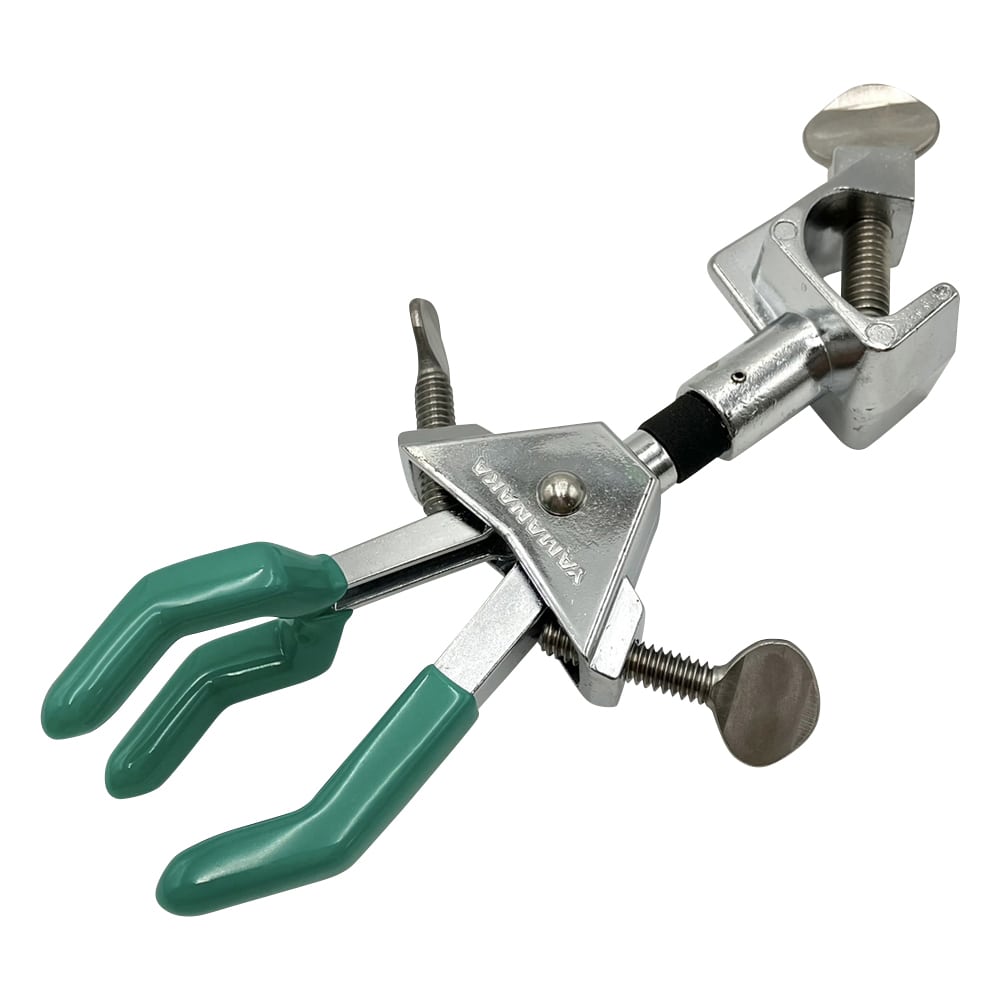

●クランプとムッフが一体化しているので安全に固定できます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＳ‐２●固定ムッフ付き●締付範囲（mm）：3～50●全長（mm）：175●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171931

●クランプとムッフの角度調節が360°自在にできます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＲ-３●自在ムッフ付き●締付範囲（mm）：5～80●全長（mm）：205●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171955

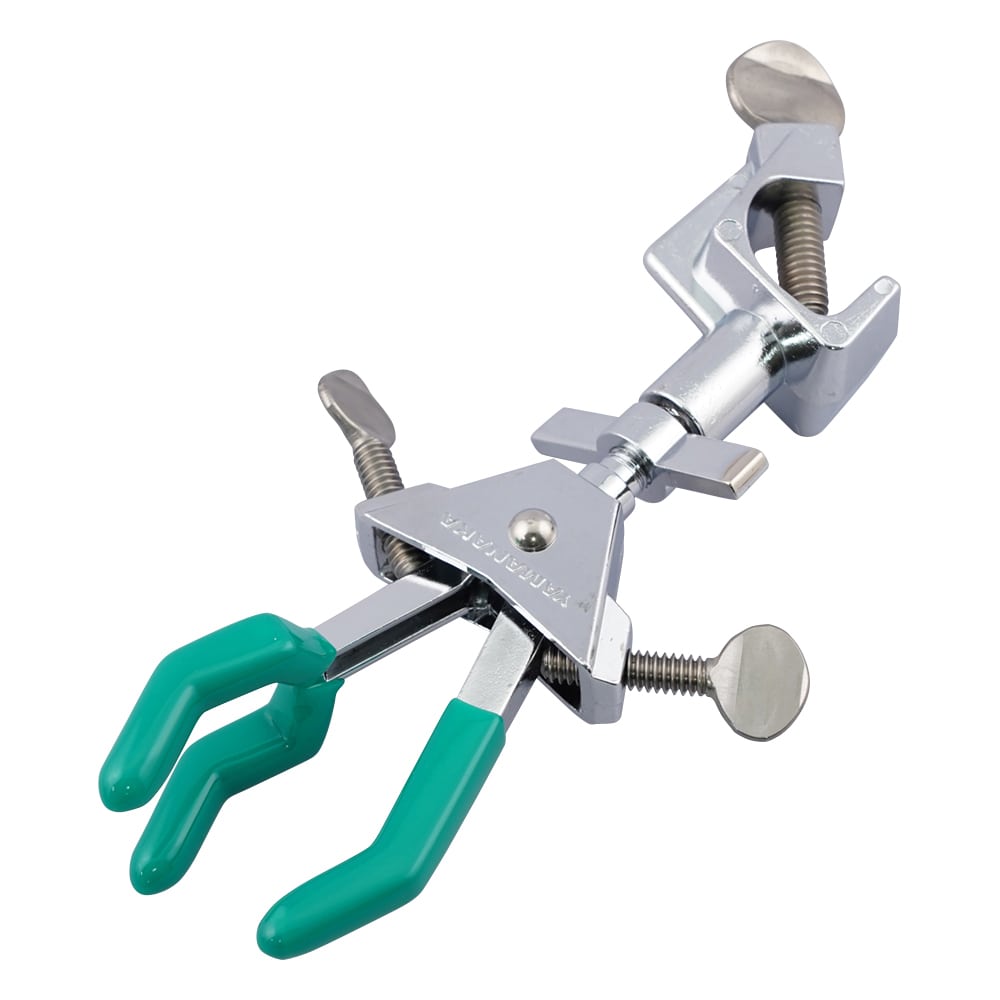

●クランプとムッフの角度調節が360°自在にできます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＲ-２●自在ムッフ付き●締付範囲（mm）：3～50●全長（mm）：175●タイプ：両開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171962

●クランプとムッフが一体化しているので安全に固定できます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＳ‐ｍｉｎｉ●固定ムッフ付き●締付範囲（mm）：2～28●全長（mm）：140●タイプ：片開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171948

●クランプとムッフの角度調節が360°自在にできます。●材質：亜鉛合金ダイキャスト（硬質クロムメッキ）・特殊耐熱ビニール付き●取り付け可能ロッド径：φ9～19mm●付属品：耐熱樹脂製スペア用キャップ●型番：ＮＣＲ‐ｍｉｎｉ●自在ムッフ付き●締付範囲（mm）：2～28●全長（mm）：140●タイプ：片開き●こちらの商品は事業者様向け商品です。

商品コード：

2500100171979

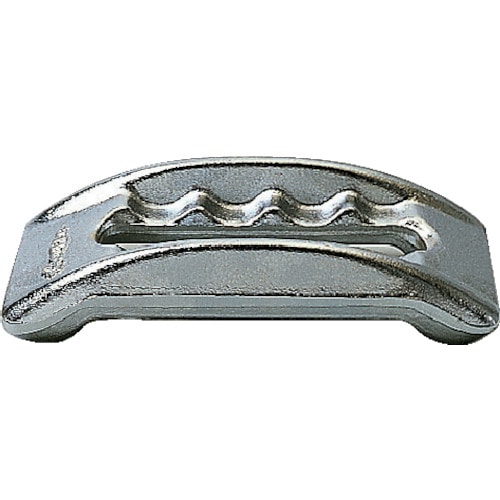

●ピッタリフィットする専用サイズです。●加工物の固定に。●長さ(mm)：100●幅(mm)：45●高さ(mm)：24●適合ボルト：M16●スチール(S55C)●処理：焼き入れ(38～43HRC)

商品コード：

2500201706964

●ジグプレートをテーブルに固定するための、取付具です。●適合ボルト：M14●仕上げ：黒染●10MPa時のクランプ力(kN)：SC1400●(M14用)ジグプレート取り付け用●S45C

商品コード：

2500202781960

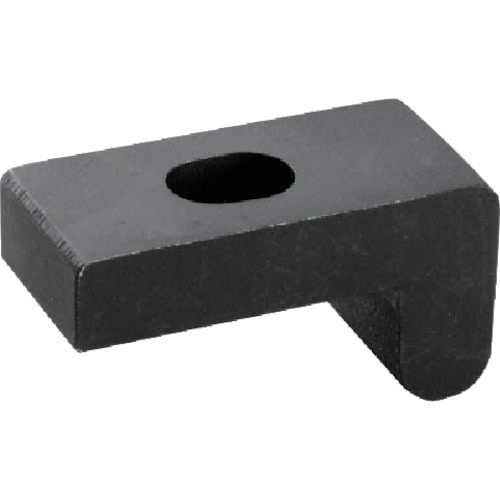

●ジグプレートをテーブルに固定するための、取付具です。●適合ボルト：M16●仕上げ：黒染●10MPa時のクランプ力(kN)：SC1600●(M16用)ジグプレート取り付け用●S45C

商品コード：

2500202782103

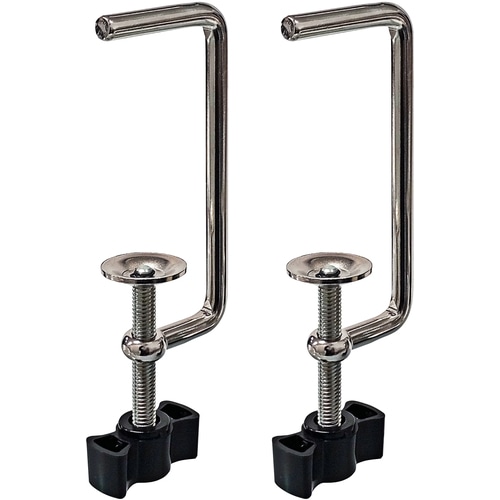

●作業台に穴を開けずに本体を固定できます。●最大45mm厚の作業台に対応します。※作業台の厚みが薄い場合はスペーサーが必要です。●K-111オプション品。●K-111用交換部品

商品コード：

2500201993777

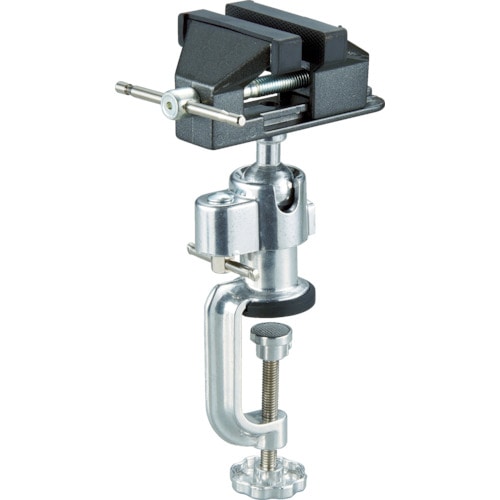

●ツールを好みの角度に固定できます。●クランプ付でテーブルに簡単に取り付けできます。●口金にゴムカバーをしているので、工作物の表面を傷つけず加工できます。●軽作業用●全長(mm)：149●幅(mm)：80●高さ(mm)：258●口幅(mm)：80●口開き(mm)：50●口深さ(mm)：32●締圧力(kN)：1.96●クランプ最大口開き(mm)：50●アルミニウム合金ダイカスト(ADC12)

商品コード：

2500203034829

●シマルーベ固定用クランプです。●最大使用温度：80℃●品名：クランプ(内径50mm)●サイズ(mm)：58.6mm×78.7mm●シマルーベ用クランプ

商品コード：

2500202957518

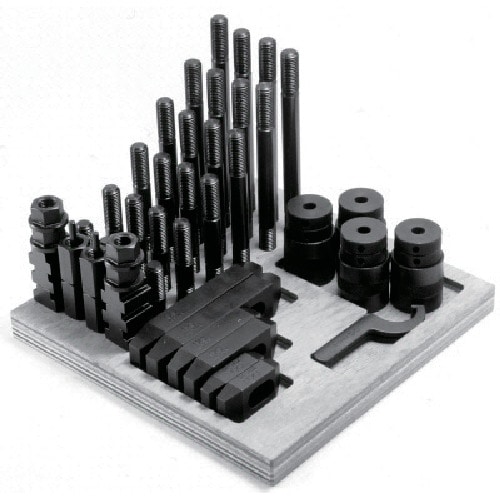

●プレーンクランプ・スクリューサポート・Tスロットナットです。・フランジナットです。・カップリングナットです。・スタッドボルト(ピンレンチ付)のキットです。●ワークの固定に。●適合ボルト：M16●T溝幅(mm)：18●10MPa時のクランプ力(kN)：P11816●特殊鋼●1816TS:1、25P58・40P58・60P58：各1S、FS100S：2S、PW406：2入り

商品コード：

2500202486742

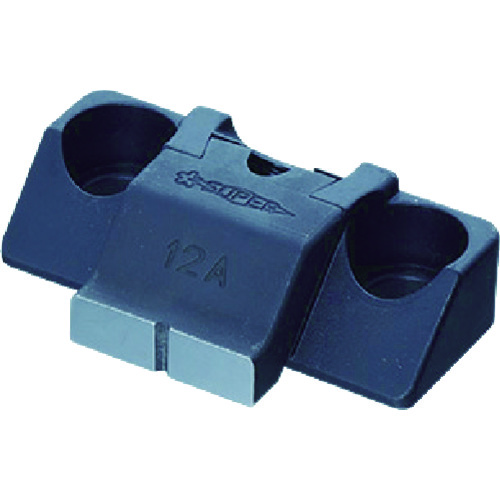

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、フラットなので基準面として使用できます。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、厚いワークのクランプに。●長さ(mm)：80●幅(mm)：43.5●高さ(mm)：22●適合ボルト：Ｍ12●ストローク(mm)：10●口高(mm)：10●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：6mm)

商品コード：

2500204789506

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、フラットなので基準面として使用できます。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、厚いワークのクランプに。●長さ(mm)：80●幅(mm)：43.5●高さ(mm)：22●適合ボルト：Ｍ12●ストローク(mm)：10●口高(mm)：27●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：6mm)

商品コード：

2500204789513

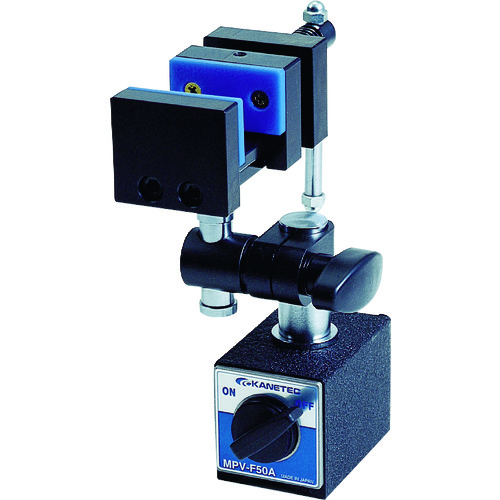

●強力でON/OFF切換可能なマグネットホルダを使用しているため、鉄製作業台や工作機械の加工テーブルへ簡単に設置できます。●マグネットベース固定で安定した作業が可能です。●メカバイス部の確度を変更することが出来ます。●組立作業時のワークの仮押さえに適します。手作業で行うヤスリ掛けや非磁性材の穴開け、タッピング作業などの細かい作業に適します。●吸着力(N)：1000●マグネット幅(mm)：50●マグネット奥行(mm)：73●マグネット高さ(mm)：55●全高(mm)：179●全高：179mm

商品コード：

2500202281156

●工作台に自由に取りつけ･取りはずしができます。●対象物の固定に。●最大口開き：50mm●取付幅：35mm●取付け可能な作業台の厚さ：33mm●開閉方法：ハンドルを回す●注意：キズの付きやすい物には、あてゴムやあて木が必要●こちらの商品は事業者様向け商品です。

商品コード：

2500100748591
