●球面タイプなので若干の角度に対応可能です。●球面六角ナット(FBU)とセットで使用。●適合ボルト：M8●外径(mm)：23●内径(mm)：9.5●高さ(mm)：3.2●スチール(S45C)●処理：焼き入れ(35～45HRC)、黒染仕上げ

商品コード：

2500201717663

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：200●幅(mm)：50●高さ(mm)：32●適合ボルト：M22、M24●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200821095

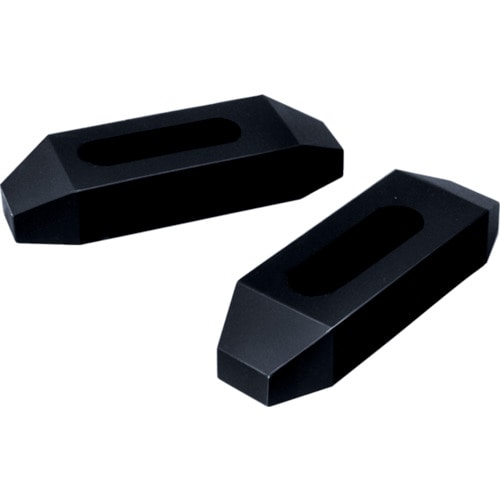

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：200●幅(mm)：50●高さ(mm)：25●適合ボルト：M18、M20●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200821118

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：100●幅(mm)：32●高さ(mm)：19●適合ボルト：M12、M14●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200543188

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：100●幅(mm)：38●高さ(mm)：19●適合ボルト：M18、M20●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200543201

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M22、M24●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694354

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：150●幅(mm)：32●高さ(mm)：22●適合ボルト：M12、M14●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694378

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：150●幅(mm)：38●高さ(mm)：25●適合ボルト：M18、M20●2個1組●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694392

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：12●適合ボルト：M12、M14●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200381889

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：100●幅(mm)：32●高さ(mm)：19●適合ボルト：M12、M14●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200543584

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：250●幅(mm)：50●高さ(mm)：38●適合ボルト：M22、M24●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200148659

●このクランプは完全な平行度を保ち、治具の取り付け精度を要求する加工に最適です。●加工物の固定に。●長さ(mm)：250●幅(mm)：50●高さ(mm)：38●適合ボルト：M18、M20●2個1組●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200148673

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：150●幅(mm)：50●高さ(mm)：30●適合ボルト：M22、M24●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694491

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：150●幅(mm)：32●高さ(mm)：22●適合ボルト：M12、M14●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694514

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：150●幅(mm)：38●高さ(mm)：25●適合ボルト：M18、M20●スチール(S45C)●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200694569

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：63●幅(mm)：32●高さ(mm)：12●適合ボルト：M12、M14●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200382220

●どのステップブロックとも組み合わせ可能です。●加工物の固定に。●長さ(mm)：250●幅(mm)：50●高さ(mm)：38●適合ボルト：M22、M24●スチール（S45C）●処理：焼き入れ(35～47HRC)、黒染仕上げ

商品コード：

2500200149038

●転造式小径加工用ローレット駒(平目用)です。●小径加工用平目駒。●目：平●ピッチ(mm)：0.5●モジュール(mm)：0.16●外径(mm)：12●穴径(mm)：5●幅(mm)：4●適合ホルダ：廃盤：KHN1R・1L、KHP1●転造小径加工用ローレット駒 平目 細目 ピッチ：0.5 外径Ａ：12●SKS31

商品コード：

2500204441794

●転造式小径加工用ローレット駒(平目用)です。●小径加工用平目駒。●目：平●ピッチ(mm)：0.8●モジュール(mm)：0.25●外径(mm)：12●穴径(mm)：5●幅(mm)：4●適合ホルダ：廃盤：KHN1R・1L、KHP1●転造小径加工用ローレット駒 平目 中目 ピッチ：0.8 外径Ａ：12●SKS31

商品コード：

2500204441800

●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。(別売マグネット装着可能)●ばね内蔵でワークのビビリ止めに最適。●外径(mm)：40●高さ(mm)：18～23●上面径(mm)：15●ねじ径：10●胴径(mm)：40●対辺寸法(mm)：10●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●六角棒レンチ

商品コード：

2500202892826

●特殊鋼を適正に熱処理していますので、靭性が良く、耐久性に優れています。●旋盤作業での突切り加工に適しています。●JIS規格品です。●JIS(種類)：5形J●幅(mm)：3.2●高さ(mm)：12.7●全長(mm)：90●適合ホルダ：KST-1●適合機種：旋盤●高速度鋼(SKH57)●硬度:66～68HRC

商品コード：

2500202058772

●特殊鋼を適正に熱処理していますので、靭性が良く、耐久性に優れています。●旋盤作業での突切り加工に適しています。●JIS規格品です。●JIS(種類)：5形J●幅(mm)：4.0●高さ(mm)：15.9●全長(mm)：115●適合ホルダ：KST-2●適合機種：旋盤●高速度鋼(SKH57)●硬度:66～68HRC

商品コード：

2500202058789

●特殊鋼を適正に熱処理していますので、靭性が良く、耐久性に優れています。●旋盤作業での突切り加工に適しています。●JIS規格品です。●JIS(種類)：5形J●幅(mm)：4.8●高さ(mm)：19.0●全長(mm)：140●適合ホルダ：KST-3●適合機種：旋盤●高速度鋼(SKH57)●硬度:66～68HRC

商品コード：

2500202058796

●真空エジェクタを使用しているため、専用の真空ポンプが要りません。●工場内のコンプレッサーからワンタッチ管継手用チューブを差し込むだけで使用OKです。●エアによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材でも使用可能です。●減圧弁で吸着力の調整が可能で、調整することによりエア消費量を20%カットします。●OFF時はバキューム穴から微量なエアを常に放出し、回路内への異物混入を防ぎます。●ベース取り付け穴を設け並列使用時の取り付けができます。●位置決めおよび加工物のずれ防止のサイド板付です。●コンプレッサーからのエアにて加工物を瞬時に吸着、固定。●200×250●吸着面(mm)：200×250●幅(mm)：200●奥行(mm)：250●高さ(mm)：65●最大吸着力(kN)：1.31●吸引孔数：1●エア消費量(L/min)：30●平行度：0.01mm/100mm●全高(mm)：65●上下面研磨仕上げ●本体サイドに取付け溝を設けていますので、別売ソリッドクランプ：SC1400(M14)・SC1600(M16)・SC1800(M18)にて固定して下さい●ネオロン(約2周分)●シリコンゴム(約1周分)●ワンタッチ管継手用2層チューブ(0.5m)●ワンタッチ管継手付カプラ1個●並列使用でのご購入の場合は、事前にその旨にてご連絡のうえ手配をお願いいたします。

商品コード：

2500202985153

●真空エジェクタを使用しているため、専用の真空ポンプが要りません。●工場内のコンプレッサーからワンタッチ管継手用チューブを差し込むだけで使用OKです。●エアによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材でも使用可能です。●減圧弁で吸着力の調整が可能で、調整することによりエア消費量を20%カットします。●OFF時はバキューム穴から微量なエアを常に放出し、回路内への異物混入を防ぎます。●ベース取り付け穴を設け並列使用時の取り付けができます。●位置決めおよび加工物のずれ防止のサイド板付です。●コンプレッサーからのエアにて加工物を瞬時に吸着、固定。●250×400●吸着面(mm)：250×400●幅(mm)：250●奥行(mm)：400●高さ(mm)：65●最大吸着力(kN)：2.84●吸引孔数：1●エア消費量(L/min)：60●平行度：0.01mm/100mm●全高(mm)：65●上下面研磨仕上げ●本体サイドに取付け溝を設けていますので、別売ソリッドクランプ：SC1400(M14)・SC1600(M16)・SC1800(M18)にて固定して下さい●ネオロン(約2周分)●シリコンゴム(約1周分)●ワンタッチ管継手用2層チューブ(0.5m)●ワンタッチ管継手付カプラ1個●並列使用でのご購入の場合は、事前にその旨にてご連絡のうえ手配をお願いいたします。

商品コード：

2500202985184

●真空エジェクタを使用しているため、専用の真空ポンプが要りません。●工場内のコンプレッサーからワンタッチ管継手用チューブを差し込むだけで使用OKです。●エアによる吸着のため、ステンレスやアルミニウムや樹脂などの非磁性材でも使用可能です。●減圧弁で吸着力の調整が可能で、調整することによりエア消費量を20%カットします。●OFF時はバキューム穴から微量なエアを常に放出し、回路内への異物混入を防ぎます。●ベース取り付け穴を設け並列使用時の取り付けができます。●位置決めおよび加工物のずれ防止のサイド板付です。●コンプレッサーからのエアにて加工物を瞬時に吸着、固定。●300×350●吸着面(mm)：300×350●幅(mm)：300●奥行(mm)：350●高さ(mm)：65●最大吸着力(kN)：2.99●吸引孔数：1●エア消費量(L/min)：60●平行度：0.01mm/100mm●全高(mm)：65●上下面研磨仕上げ●本体サイドに取付け溝を設けていますので、別売ソリッドクランプ：SC1400(M14)・SC1600(M16)・SC1800(M18)にて固定して下さい●ネオロン(約2周分)●シリコンゴム(約1周分)●ワンタッチ管継手用2層チューブ(0.5m)●ワンタッチ管継手付カプラ1個●並列使用でのご購入の場合は、事前にその旨にてご連絡のうえ手配をお願いいたします。

商品コード：

2500202985191

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、フラットなので基準面として使用できます。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、厚いワークのクランプに。●長さ(mm)：80●幅(mm)：43.5●高さ(mm)：22●適合ボルト：Ｍ12●ストローク(mm)：10●口高(mm)：10●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：6mm)

商品コード：

2500204789506

●コンパクトでより多くのワークをセッティング可能です。●ジョーの先端は、フラットなので基準面として使用できます。●締め付け時、クランプヘッドが45°の傾斜をスライドします。●黒皮用、厚いワークのクランプに。●長さ(mm)：80●幅(mm)：43.5●高さ(mm)：22●適合ボルト：Ｍ12●ストローク(mm)：10●口高(mm)：27●特殊鋼●処理：焼き入れ(30～35HRC)●六角棒レンチ(六角二面幅：6mm)

商品コード：

2500204789513

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：18●高さ(mm)：20●全長(mm)：115●適合バイト：KST10●適合機種：旋盤

商品コード：

2500201995221

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：16●高さ(mm)：19●全長(mm)：90●適合バイト：KST00●適合機種：旋盤

商品コード：

2500202013405

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：19●高さ(mm)：22●全長(mm)：100●適合バイト：KST10●適合機種：旋盤

商品コード：

2500202013467

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：22●高さ(mm)：25●全長(mm)：110●適合バイト：KST20●適合機種：旋盤

商品コード：

2500202013504

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：25●高さ(mm)：28●全長(mm)：125●適合バイト：KST30●適合機種：旋盤

商品コード：

2500202013528

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：22●高さ(mm)：25●全長(mm)：125●適合バイト：KST20●適合機種：旋盤

商品コード：

2500201995627

●カッティングバイトは当社独自の形状でユーザー様自身で成形して使用することができます。●カッティングバイト1本付です。●溝入れや、突切り用です。●溝入れや、突切り用。●幅(mm)：24●高さ(mm)：32●全長(mm)：150●適合バイト：KST30●適合機種：旋盤

商品コード：

2500201995764

●底にマグネットが付いているので振動で位置がずれません。●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。●ばね内蔵でワークのビビリ止めに最適。●高さ(mm)：18～23●上面径(mm)：15●ねじ径：M6●胴径(mm)：40●ストローク(mm)：5●ベース固定用ねじ穴付き(2カ所)：M4●シャフトねじ取付穴：M6●シャフトにねじ取付時プラス高さ(mm)：8.0～12.0●二面幅寸法(mm)：10●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●マグネット：ネオジム●六角棒レンチ

商品コード：

2500202892833

●底にマグネットが付いているので振動で位置がずれません。●ワークを変形させず自然な状態でサポートします。●低床専用冶具としても、汎用としても使用可能です。●ばねの調整が下からも上からも可能です。●シャフトの材質はSK3で、硬度60HRCで、無電解ニッケルめっき処理により表面硬度及び防錆力がアップしました。●ばね内蔵でワークのビビリ止めに最適。●高さ(mm)：30～38●上面径(mm)：18●ねじ径：M8●胴径(mm)：50●ストローク(mm)：8●ベース固定用ねじ穴付き(2カ所)：M6●シャフトねじ取付穴：M8●シャフトにねじ取付時プラス高さ(mm)：11.0～16.0●二面幅寸法(mm)：13●特殊鋼●シャフト：炭素工具鋼鋼材(SK3)●マグネット：ネオジム●六角棒レンチ

商品コード：

2500202893106

●TiN(窒化チタン)コーティングを施してあるので寿命が延びて経済的です。●目：細目●ピッチ(mm)：0.6●モジュール(mm)：0.19●外径(mm)：25.4●穴径(mm)：13、15●幅(mm)：6●適合ホルダ：KH2E20・25●高速度鋼(SKH51)

商品コード：

2500202040012

●TiN(窒化チタン)コーティングを施してあるので寿命が延びて経済的です。●目：中目●ピッチ(mm)：0.8●モジュール(mm)：0.25●外径(mm)：25.4●穴径(mm)：13、15●幅(mm)：6●適合ホルダ：KH2E20・25●高速度鋼(SKH51)

商品コード：

2500202040036

●TiN(窒化チタン)コーティングを施してあるので寿命が延びて経済的です。●目：中目●ピッチ(mm)：1.0●モジュール(mm)：0.32●外径(mm)：25.4●穴径(mm)：13、15●幅(mm)：6●適合ホルダ：KH2E20・25●高速度鋼(SKH51)

商品コード：

2500202040050

●TiN(窒化チタン)コーティングを施してあるので寿命が延びて経済的です。●目：中目●ピッチ(mm)：1.2●モジュール(mm)：0.38●外径(mm)：25.4●穴径(mm)：13、15●幅(mm)：6●適合ホルダ：KH2E20・25●高速度鋼(SKH51)

商品コード：

2500202040074

●TiN(窒化チタン)コーティングを施してあるので寿命が延びて経済的です。●目：荒目●ピッチ(mm)：1.5●モジュール(mm)：0.48●外径(mm)：25.4●穴径(mm)：13、15●幅(mm)：6●適合ホルダ：KH2E20・25●高速度鋼(SKH51)

商品コード：

2500202040098

●KHN・KHP・KHN1・KHP1・KH10A・KH12A用、アヤ目駒(2コ1組)です。●小径加工用平目駒。●目：アヤ●ピッチ(mm)：0.8●モジュール(mm)：0.25●外径(mm)：12●穴径(mm)：5●幅(mm)：4●適合ホルダ：廃盤：KH10AL・12AL、KH10AR・12AR●転造小径加工用ローレット駒アヤ目(2コ1組)中目ピッチ：0.8外径Ａ：12●SKS31

商品コード：

2500202040340

●KHN・KHP・KHN1・KHP1・KH10A・KH12A用、アヤ目駒(2コ1組)です。●小径加工用平目駒。●目：アヤ●ピッチ(mm)：0.6●モジュール(mm)：0.19●外径(mm)：12●穴径(mm)：5●幅(mm)：4●適合ホルダ：廃盤：KH10AL・12AL、KH10AR・12AR●転造小径加工用ローレット駒アヤ目(2コ1組)細目ピッチ：0.6外径Ａ：12●SKS31

商品コード：

2500202040333

●転造式小径加工用ローレット駒(アヤ目用)です。●小径加工用平目駒。●目：アヤ●ピッチ(mm)：1.0●モジュール(mm)：0.32●外径(mm)：12●穴径(mm)：5●幅(mm)：4●適合ホルダ：廃盤：KH10AL・12AL、KH10AR・12AR●転造小径加工用ローレット駒アヤ目(2コ1組)中目ピッチ：1.0外径Ａ：12●SKS31

商品コード：

2500202040357

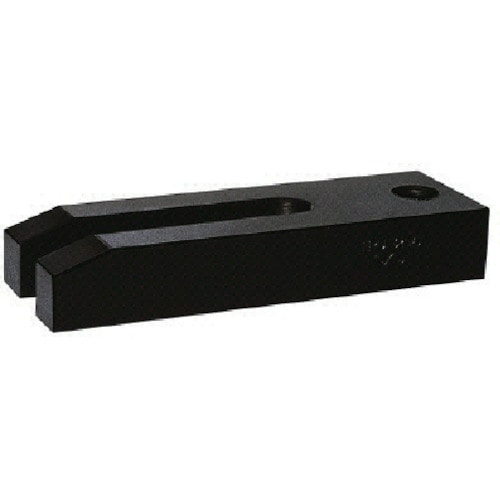

●受けねじ穴付きでセット時間が早くできます。●加工物の固定に。●長さ(mm)：200●幅(mm)：60●高さ(mm)：45●全長(mm)：200●受けねじ穴：M24●10MPa時のクランプ力(kN)：TP2420●スチール(S45C)黒染仕上げ

商品コード：

2500203318509

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：57●幅(mm)：25●高さ(mm)：98●厚さ(mm)：25●適合高さ(mm)：58～150●全高(mm)：98●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200526495

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：81●幅(mm)：38●高さ(mm)：140●厚さ(mm)：38●適合高さ(mm)：82～210●全高(mm)：140●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200759909

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：27●幅(mm)：25●高さ(mm)：45●厚さ(mm)：25●適合高さ(mm)：28～68●全高(mm)：45●スチール（S45C）●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200422803

●1-S～9-Sまでどれを組み合わせてもかみ合うよう設計されています。●クランプの高さ調節に。●長さ(mm)：57●幅(mm)：50●高さ(mm)：98●厚さ(mm)：51●適合高さ(mm)：58～150●全高(mm)：98●スチール(S45C)●処理：焼き入れ(30～35HRC)、黒染仕上げ

商品コード：

2500200883352
