●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：21●高さ(mm)：6.3●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：11.7/12.2●適合ボルト呼び径：20●ネジの締付トルク (max. Nm)407●耐荷重(静荷重)(max. kN)117●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354326

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M20●外径(mm)：36●内径(mm)：23.2●高さ(mm)：7.5●耐荷重(静荷重)(max. kN)：117●ネジの締付トルク(max. Nm)：407●形状D●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354456

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M8●外径(mm)：17●内径(mm)：8.4●高さ(mm)：3.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：5.6/7.1●適合ボルト呼び径：8●ネジの締付トルク (max. Nm)25●耐荷重(静荷重)(max. kN)17●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354272

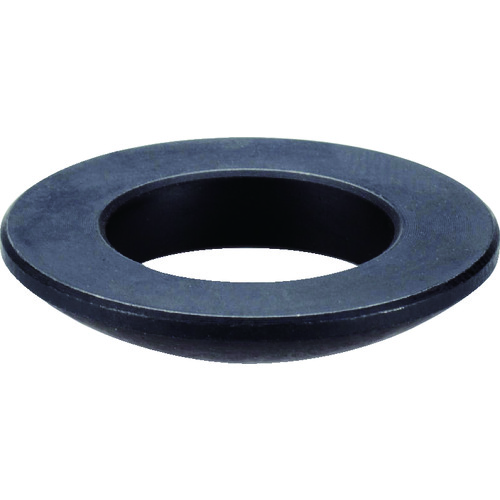

●円錐シートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●座面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M24●外径(mm)：44●内径(mm)：25●高さ(mm)：8.2●h4：組合せ時高さ(mm)円錐シートD型/円錐シートG型：15.2/15.7●適合ボルト呼び径：24●ネジの締付トルク (max. Nm)698●耐荷重(静荷重)(max. kN)168●形状C●摩擦係数：0.14●焼入れ鋼（浸炭焼入れ）●仕上げ：リン酸塩皮膜処理

商品コード：

2500200354333

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M8●外径(mm)：23●内径(mm)：8.4●高さ(mm)：4●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354906

●熱処理済み平面ワッシャーです。●ナットの締付時に使用します。●適合ボルト：M20●外径(mm)：50●内径(mm)：21●高さ(mm)：6●熱処理鋼、熱処理、打ち抜き加工後機械修正、リン酸塩処理

商品コード：

2500200354968

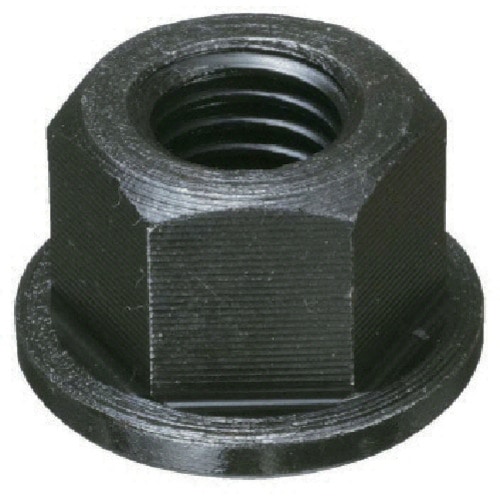

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M6●高さ(mm)：9●二面幅寸法(mm)：10●フランジ径(mm)：13●フランジナット(球面型)●スチール

商品コード：

2500201215770

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M10●高さ(mm)：15●フランジ径(mm)：22●二面幅寸法(mm)：17●フランジナット(球面型)●スチール

商品コード：

2500201215794

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M12●二面幅寸法(mm)：19●高さ(mm)：18●フランジ径(mm)：26●フランジナット(球面型)●スチール

商品コード：

2500201215800

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M16●フランジ径(mm)：32●二面幅寸法(mm)：24●高さ(mm)：24●フランジナット(球面型)●スチール

商品コード：

2500201215817

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：18●適合ボルト：M14●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200268999

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●ねじ寸法：M16●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203008172

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●ねじ寸法：M18●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203008189

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：22●適合ボルト：M16●ねじ寸法：M16●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203009391

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：22●適合ボルト：M18●ねじ寸法：M18●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203009407

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：24●適合ボルト：M18●ねじ寸法：M18●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203009919

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：26●適合ボルト：M22●ねじ寸法：M22●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203010748

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：28●適合ボルト：M16●ねじ寸法：M16●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203010984

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：28●適合ボルト：M22●ねじ寸法：M22●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203011059

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●ねじ寸法：M10●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203002057

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：14●適合ボルト：M10●ねじ寸法：M10●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203003580

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：14●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203003597

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203004846

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●ねじ寸法：M14●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203004853

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：18●適合ボルト：M12●ねじ寸法：M12●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203005232

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：18●適合ボルト：M14●ねじ寸法：M14●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203005249

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：18●適合ボルト：M16●ねじ寸法：M16●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203005256

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：26●適合ボルト：M22●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200391093

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M8●二面幅寸法(mm)：13●高さ(mm)：12●フランジ径(mm)：18●フランジナット(球面型)●スチール

商品コード：

2500201215787

●あらゆるクランプの締め付けが可能です。●治具本体の締め付け作業に。●適合ボルト：M20●二面幅寸法(mm)：30●高さ(mm)：30●フランジ径(mm)：40●フランジナット(球面型)●スチール

商品コード：

2500201215824

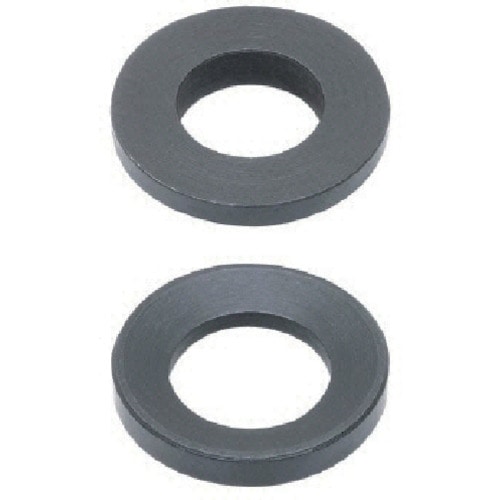

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M6●外径(mm)：13●内径(mm)：6.4●高さ(mm)：4.3●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215831

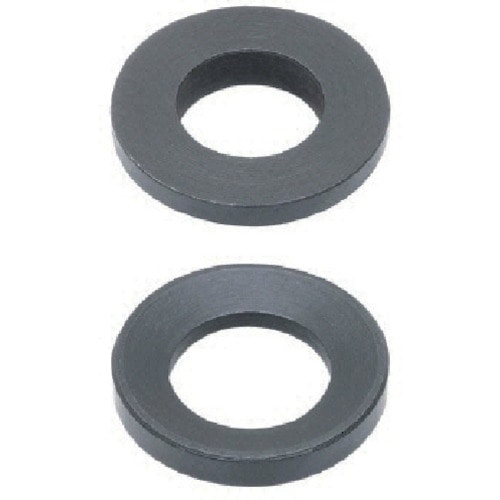

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M10●外径(mm)：22●内径(mm)：10.5●高さ(mm)：6●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215862

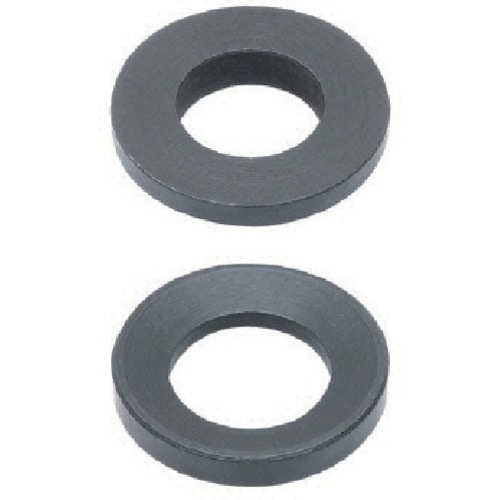

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M12●外径(mm)：26●内径(mm)：13.5●高さ(mm)：7.5●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215886

●ワーク、ボルトなどの平行に影響されず安定した締め付けが得られます。●相手部材とボルトの座面が密着しない場合の調整用座金として。●適合ボルト：M16●外径(mm)：32●内径(mm)：17●高さ(mm)：9.1●球面座金スチール製●スチール●処理：焼き入れ焼き戻し、四三酸化鉄被膜

商品コード：

2500201215909

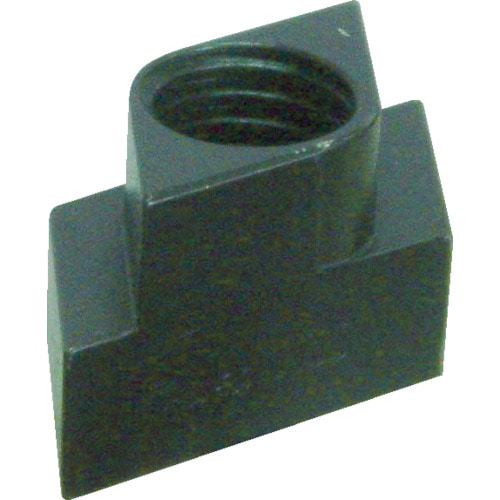

●Ｔ溝の上面から、クランプセットを崩す事なくＴ溝にセットできます。●通常T－ナットと同じくボルト貫通防止仕様にしています。●Ｔ溝用のボルト固定ナットに。●クランプ終了後、追加クランプ場所が発生した時に。●T溝幅(mm)：12●適合ボルト：M8●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。

商品コード：

2500200178953

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：14●適合ボルト：M12●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200219151

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：12●適合ボルト：M10●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200180796

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：18●適合ボルト：M12●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200268807

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：18●適合ボルト：M14●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200269002

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：18●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200269149

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305052

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：20●適合ボルト：M18●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200305236

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：28●適合ボルト：M16●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200405264

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：22●適合ボルト：M20●ねじ寸法：M20●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203009414

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：24●適合ボルト：M20●ねじ寸法：M20●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203009926

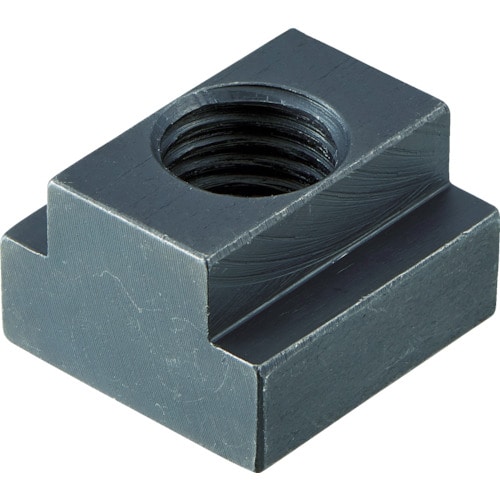

●ねじ穴は貫通していませんのでT溝を傷つけることがありません。●Ｔ溝用のボルト固定に。●工作機械、ラジアルボール盤などのＴ溝用ボルト固定に。●T溝幅(mm)：26●適合ボルト：M20●ねじ寸法：M20●スチール(S45C)●処理：焼き入れ(HRC25～30)、黒染仕上げ●ボルトが機械テーブルに対し垂直になっているか確認してください。●ボルトはナットの底まで差し込んでください。●穴は貫通穴ですがボルトは貫通しません。

商品コード：

2500203010731

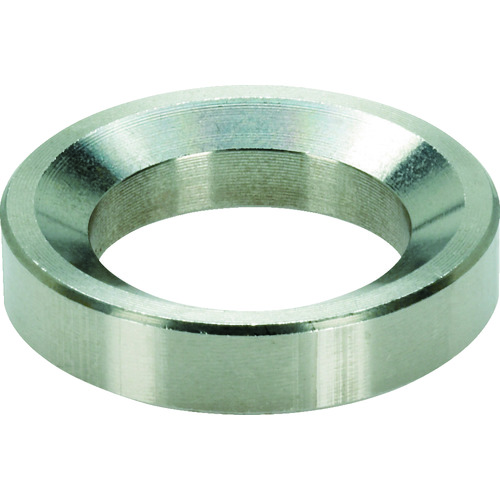

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：12●内径(mm)：7.1●高さ(mm)：2.8●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状D●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354685

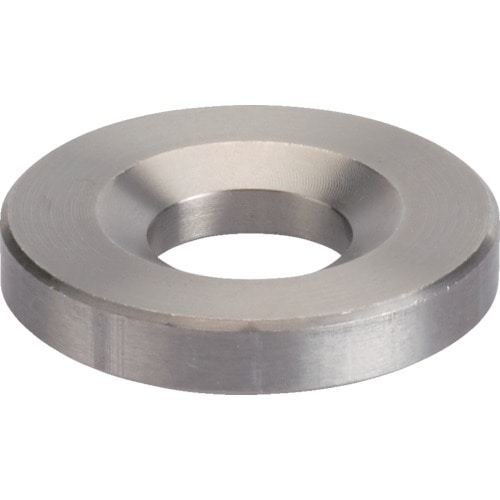

●球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。●底面の角度を約3度まで補正します。●鋳物、ストラップ等傾斜面のボルト固定に。●適合ボルト：M6●外径(mm)：17●内径(mm)：7.1●高さ(mm)：4.0●耐荷重(静荷重)(max. kN)：6●ネジの締付トルク (max. Nm)：：6●形状G●ステンレス鋼 1.4305（SUS303相当）●長穴に対しては、必ず形状Ｇを使用してください。

商品コード：

2500200354760

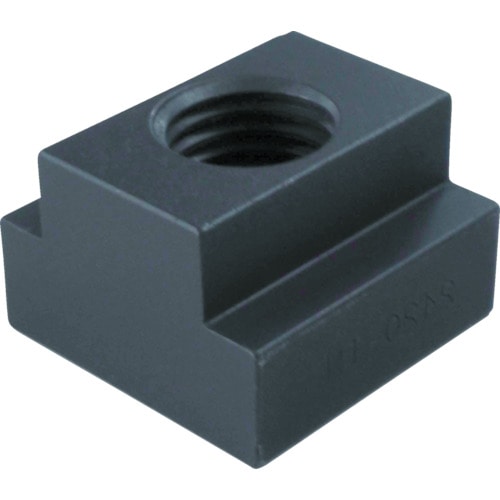

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M12●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200250055

●ボルトが貫通しませんので、テーブルのT溝底面を傷つけることがありません。●フライス盤、ボール盤でのワーク固定に。●Ｔ溝用のボルト固定に。●T溝幅(mm)：16●適合ボルト：M14●スチール（S45C）●処理：焼き入れ(HRC25～30)、黒染仕上げ●締め付け対象物が斜めになっていた場合は気をつけて締め付ける事。●ボルトがナットの底まで届いているか確認する事。

商品コード：

2500200250116
